我的爱车艾瑞泽5自动领潮版，这个版本的车是标配的是收音机，没有倒车影像的，买车时自己加装了一块8寸屏和倒车影像。前不久，倒车影像出了故障，挂倒档时黑屏。由于4S店离家和上班的位置都比较远，一去一来半天时间就没了，再加上有倒车雷达，也还凑合，于是一直拖着没修。端午节及节后本地连续几场大雨，突然发现倒车影像时有时无，趁着周末，不如自己来修一修，省的大老远地往4S店跑（咱这4S店啥都好，就是太远了）。现将维修经过发出来，供自己加装车机和倒车影像的车友参考。
第一步，判断故障原因
点火后挂倒档无倒车影像，经过仔细思索，可能的原因都想到，逐一排查：其一，电脑出故障，但一般来说电脑出故障了，一是会有故障告警灯，二是整车可能都不工作了，这条先排除；其二，倒车信号线故障，但是一挂倒档就黑屏，说明车机接受到了倒车信号，正常处理了信号，并且有了切换影响的动作，这个也排除；其三，车机故障，这个也排除，理由同前一条；其四，倒车摄像头故障，但下雨时有影像且影像色彩、清晰度都正常，这条也排除，最后，就剩下影像的信号线了，影像时有时无，雨天有信号、晴天没信号，雨天空气湿度大、晴天空气湿度小，信号线接触不良的可能性很大，于是按照这个故障原因来动手修理。
点火后挂倒档无倒车影像，经过仔细思索，可能的原因都想到，逐一排查：其一，电脑出故障，但一般来说电脑出故障了，一是会有故障告警灯，二是整车可能都不工作了，这条先排除；其二，倒车信号线故障，但是一挂倒档就黑屏，说明车机接受到了倒车信号，正常处理了信号，并且有了切换影响的动作，这个也排除；其三，车机故障，这个也排除，理由同前一条；其四，倒车摄像头故障，但下雨时有影像且影像色彩、清晰度都正常，这条也排除，最后，就剩下影像的信号线了，影像时有时无，雨天有信号、晴天没信号，雨天空气湿度大、晴天空气湿度小，信号线接触不良的可能性很大，于是按照这个故障原因来动手修理。

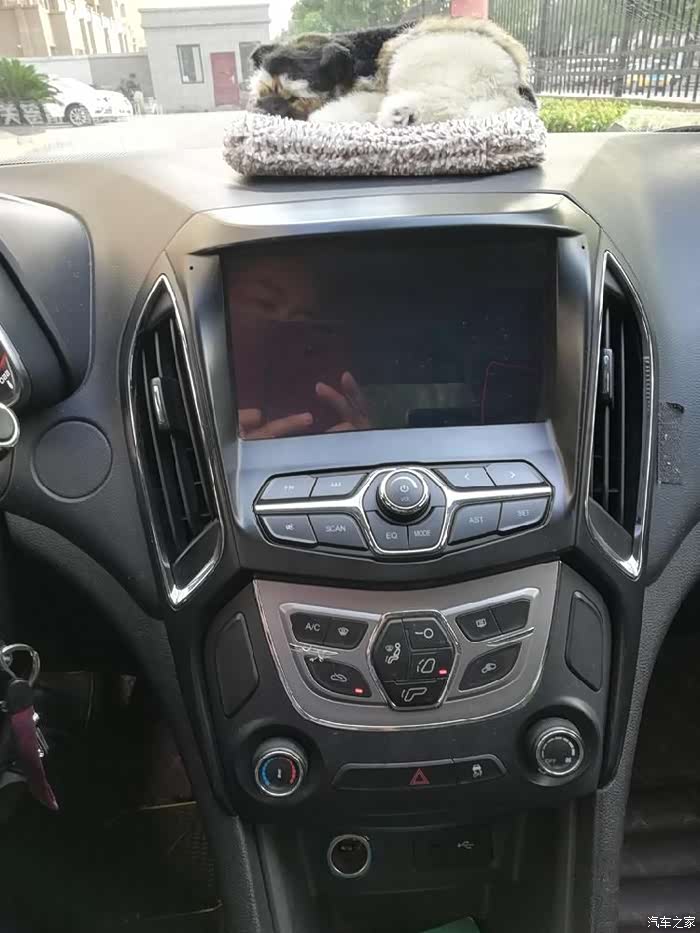

点火后挂倒档，屏幕一片漆黑。
第二步，动手维修
艾瑞泽5自动领潮版虽然没有标配倒车影像，但预埋了倒车影像的全套信号线，只需在车尾把倒车信号线和影像信号线接上摄像头，在驾驶室把影像信号线接到车机上就行了。
先捡容易的做，检查车尾摄像头的接触，卸下尾箱盖的装饰板，反复拔插几下影像线，故障依旧，说明这一块没问题，那就是驾驶室车机那一头的问题了。这一步比较简单，用个工具把后备箱盖的内饰卡扣取下来就行了，就不上图了。
车机这块比较难，要拆车机，得先从档杆把这儿开始拆起，一路拆上去，一环扣一环，最后才能拆下车机。前面检查貌似都没问题，那就拆吧。
艾瑞泽5自动领潮版虽然没有标配倒车影像，但预埋了倒车影像的全套信号线，只需在车尾把倒车信号线和影像信号线接上摄像头，在驾驶室把影像信号线接到车机上就行了。
先捡容易的做，检查车尾摄像头的接触，卸下尾箱盖的装饰板，反复拔插几下影像线，故障依旧，说明这一块没问题，那就是驾驶室车机那一头的问题了。这一步比较简单，用个工具把后备箱盖的内饰卡扣取下来就行了，就不上图了。
车机这块比较难，要拆车机，得先从档杆把这儿开始拆起，一路拆上去，一环扣一环，最后才能拆下车机。前面检查貌似都没问题，那就拆吧。

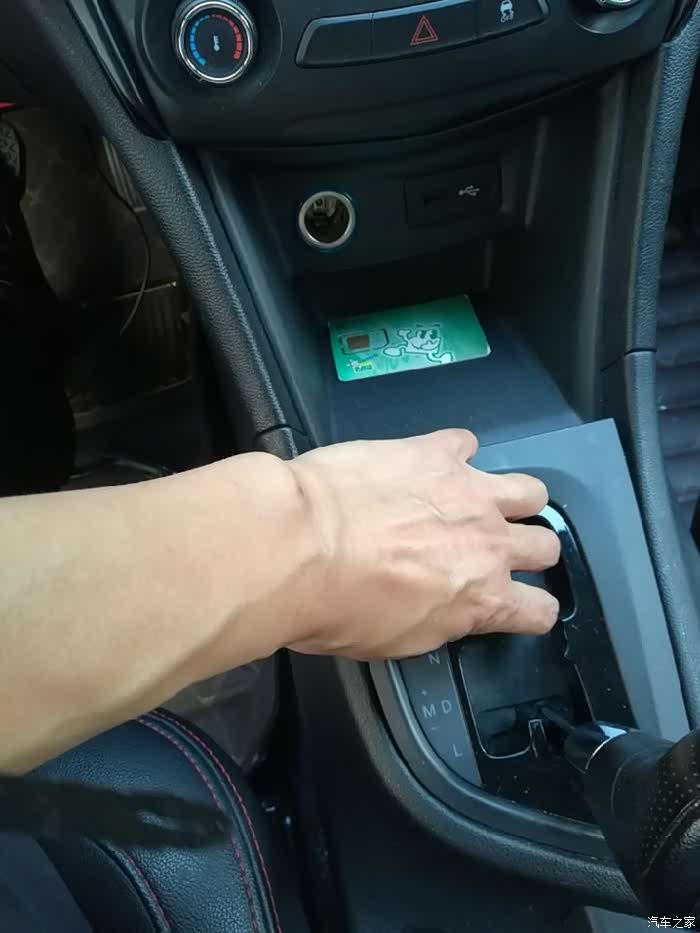

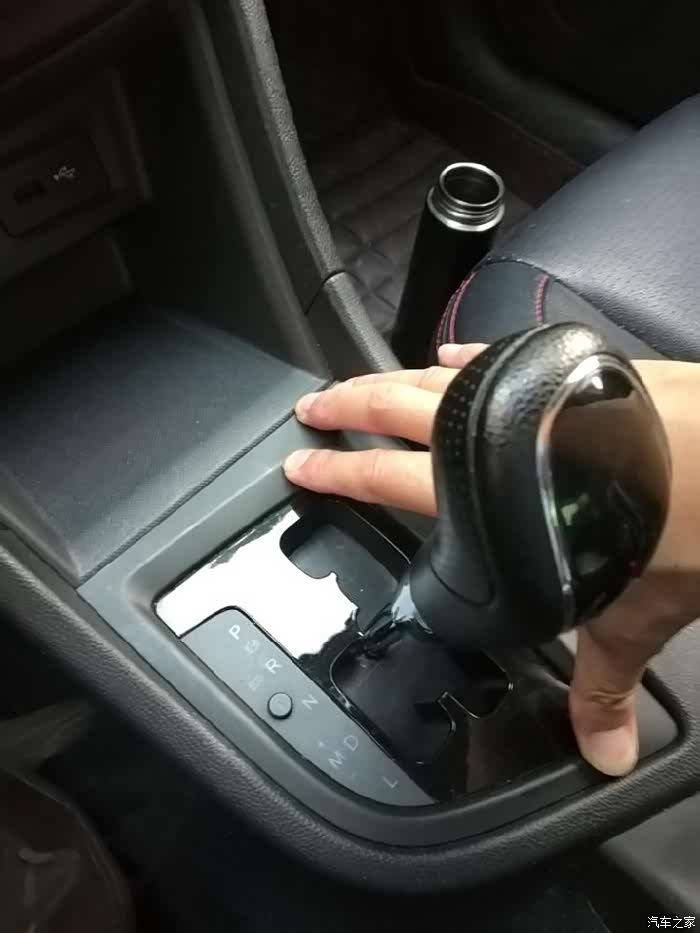

用力抠出档位的盖板。

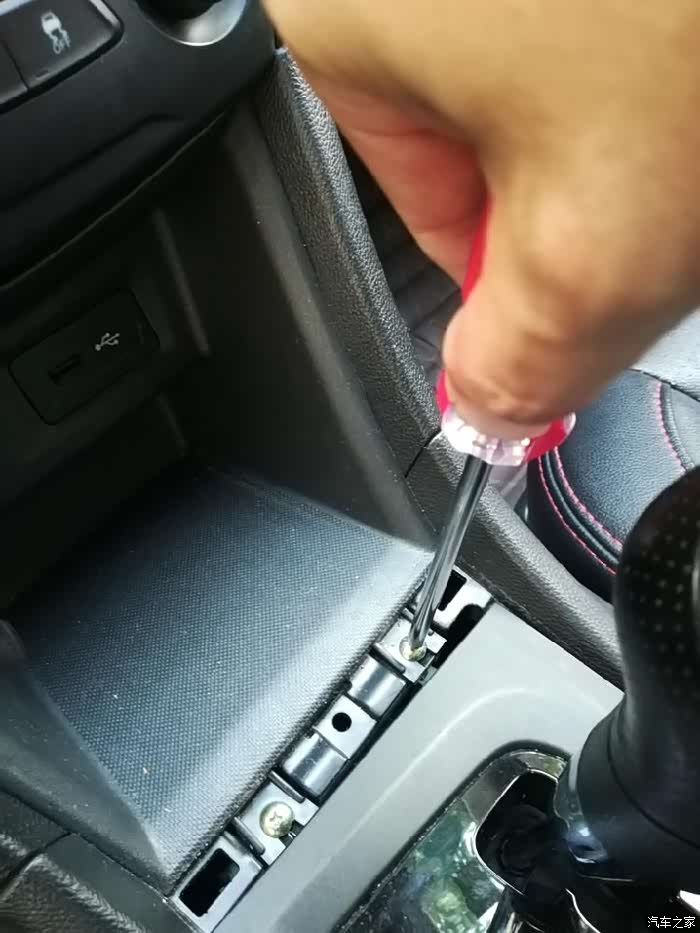

揭开档位盖板后，可以看见点烟器接口、USB接口面板的紧固螺丝。

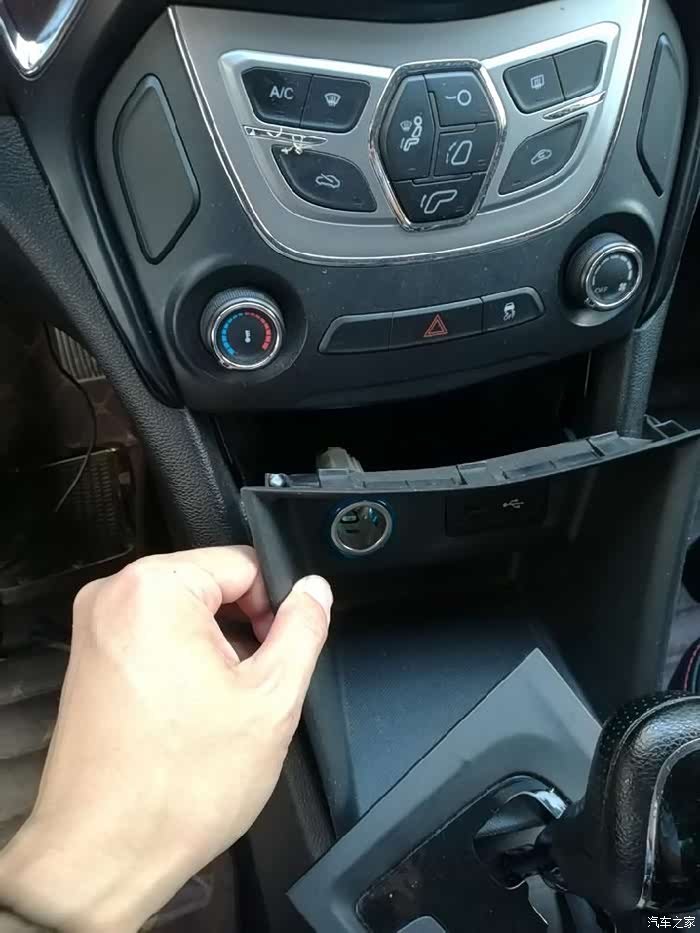

卸下面板。

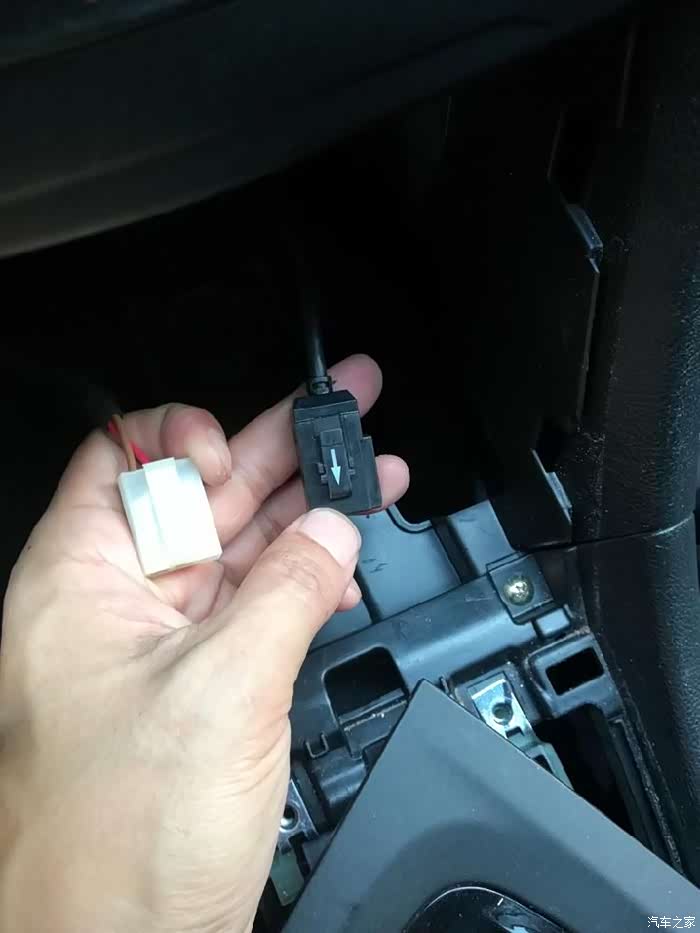

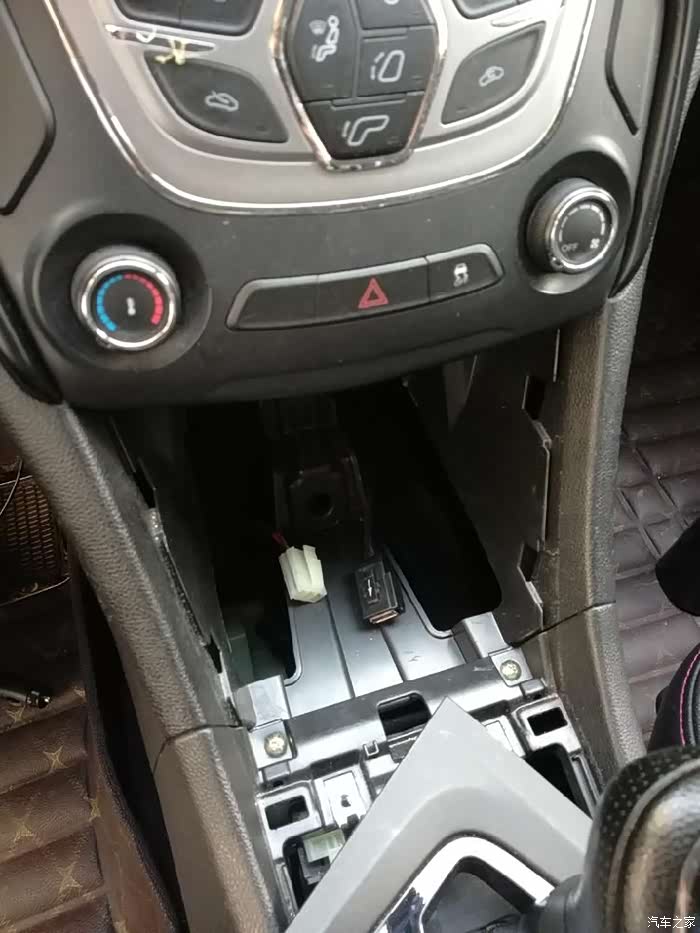

拔出点烟器接口和USB接口
注意：点烟器和USB是有方向的，取的时候要留意一下，装的时候别弄反了装不进去。还有它有卡子，别硬拔，捏住卡子好拔些，卡子同时也有控制方向的作用。

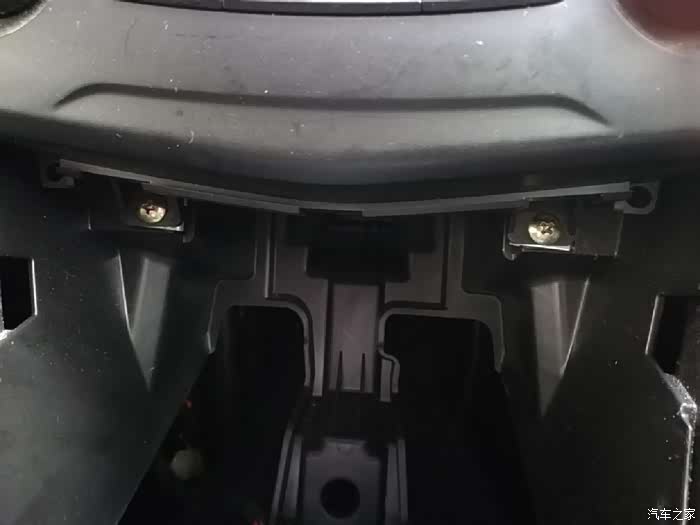

点烟器接口、USB接口面板上沿还有两颗螺丝，这是控制按钮面板的紧固螺丝，也要卸下。

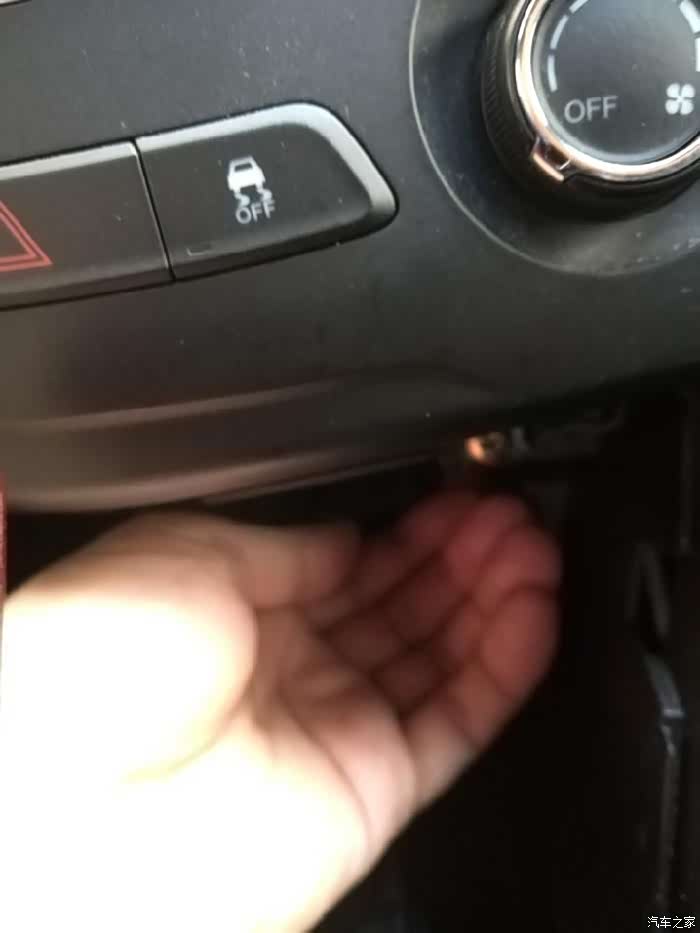

卸的时候一定要用手兜住，否则一旦螺丝掉到车内，很难找到并取出来的，切记！！！
卸下螺丝后，从控制按钮面板的左下角或者右下角掰开，不要用太猛的力。

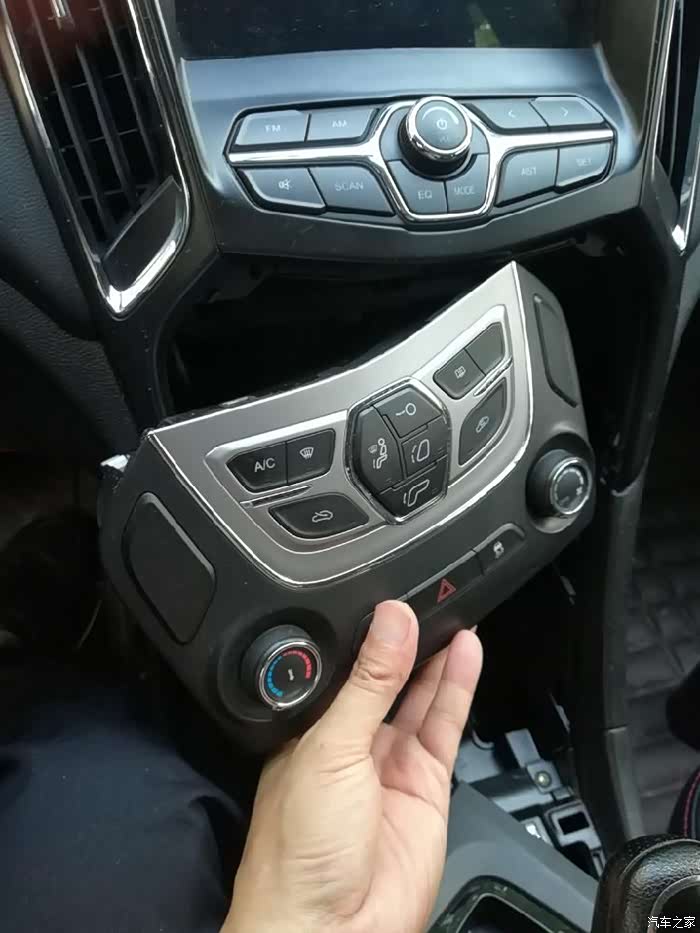

然后再掰开另一边，最后将整个面板掰下来，切忌用力过猛，因为背后有连接线，周边有卡子，把线伤了或者把卡子弄掉了都不好。
控制按钮的面板可以不拆下来，就这么放着也行，只要不影响后面的操作就成。

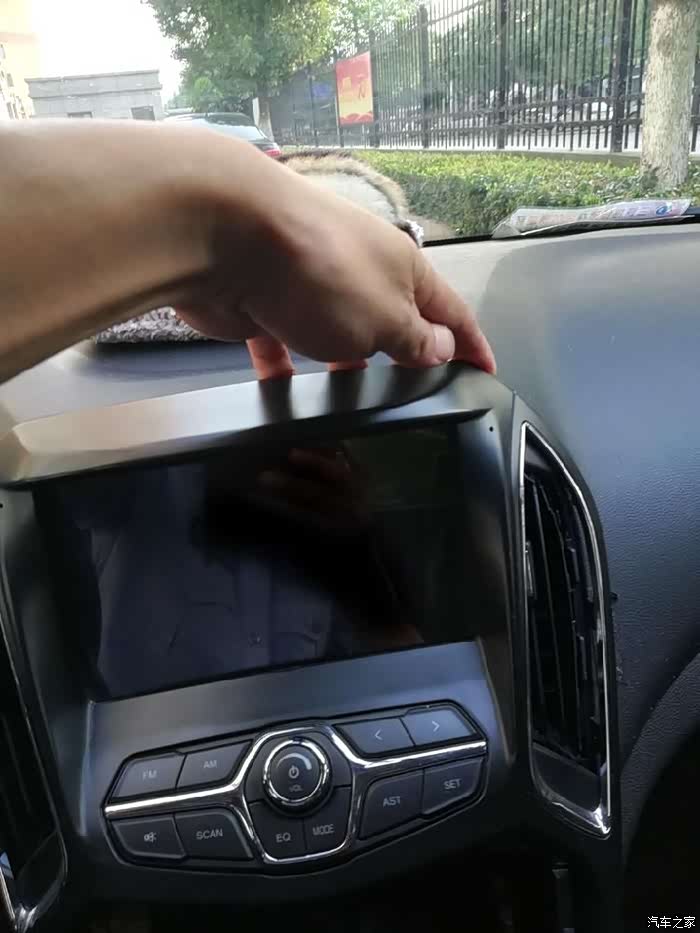

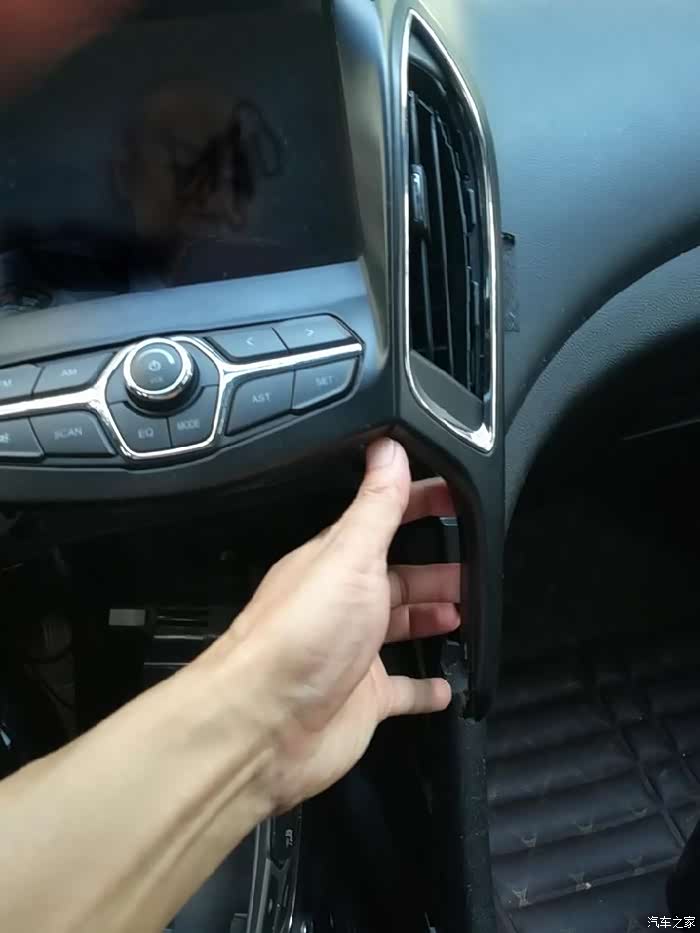

车机与空调出风口是一体的，拆车机从空调出风口开始拆，左边或者右边下端先抠出来。

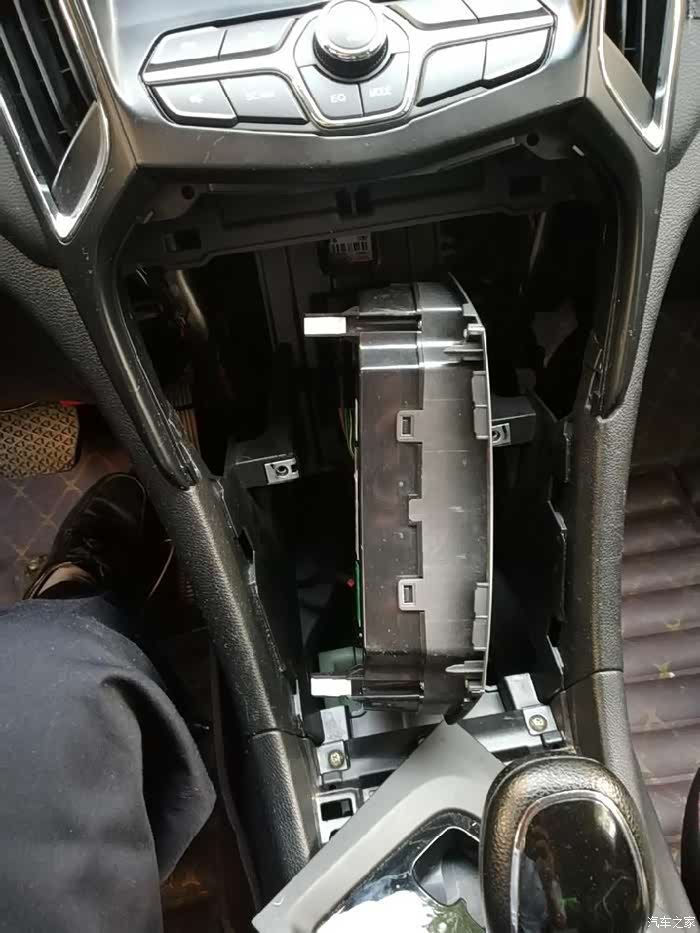

顺着一边往上抠，直到把这半边全部抠出来，再口另一边。抠的时候一定要慢，用力不能过猛，否则很容易把卡子弄掉。

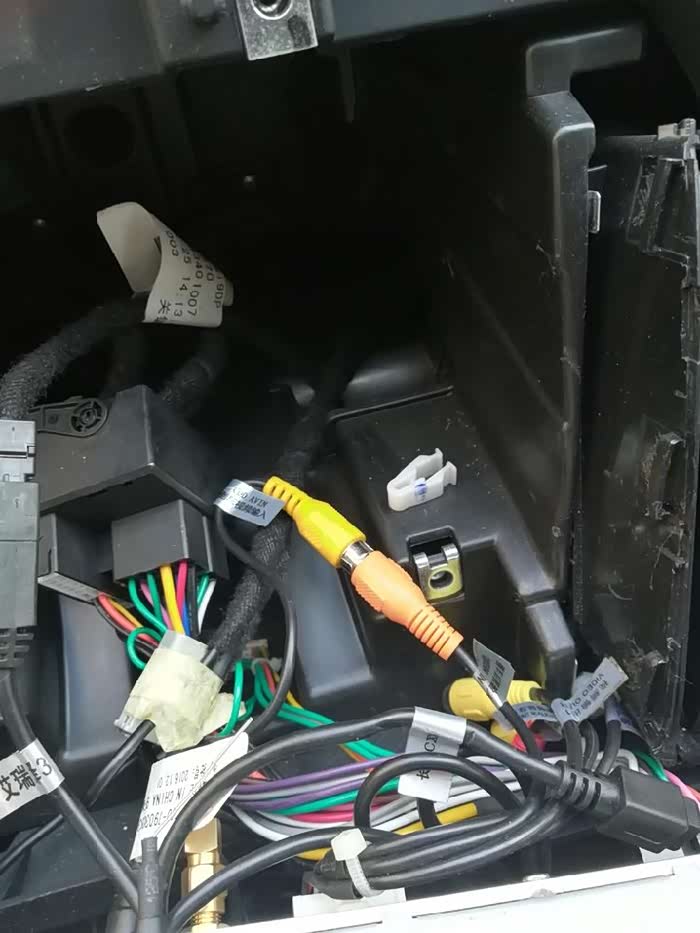

红圈中白色的塑料小物件就是卡子，弄掉了一个，幸亏掉得不深，很容易就找回了。没了卡子卡紧，可能会出现车机安装不严丝合缝，出现异响，千万掉不得。

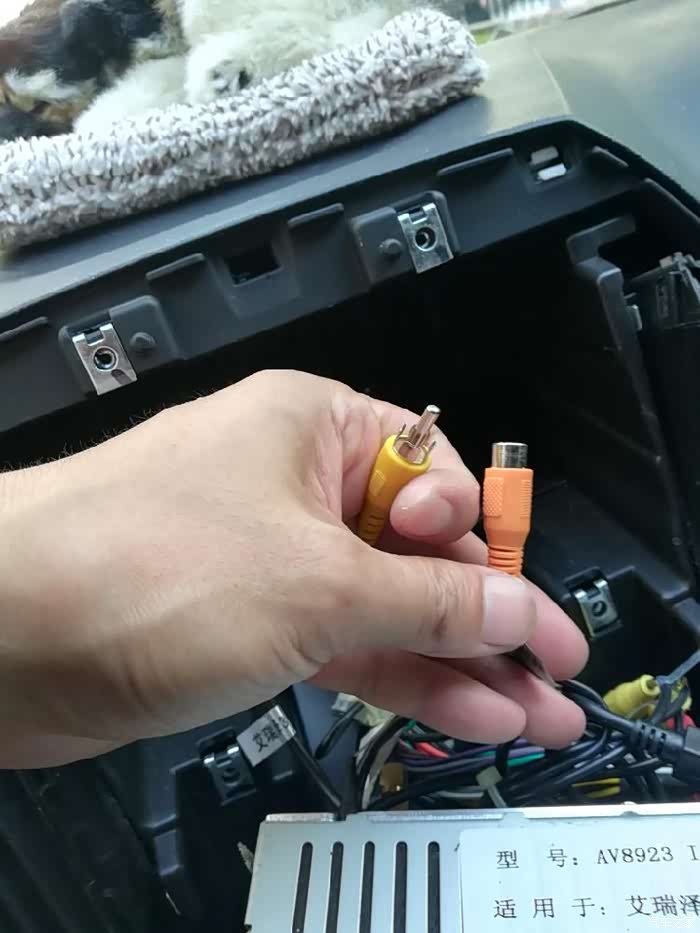

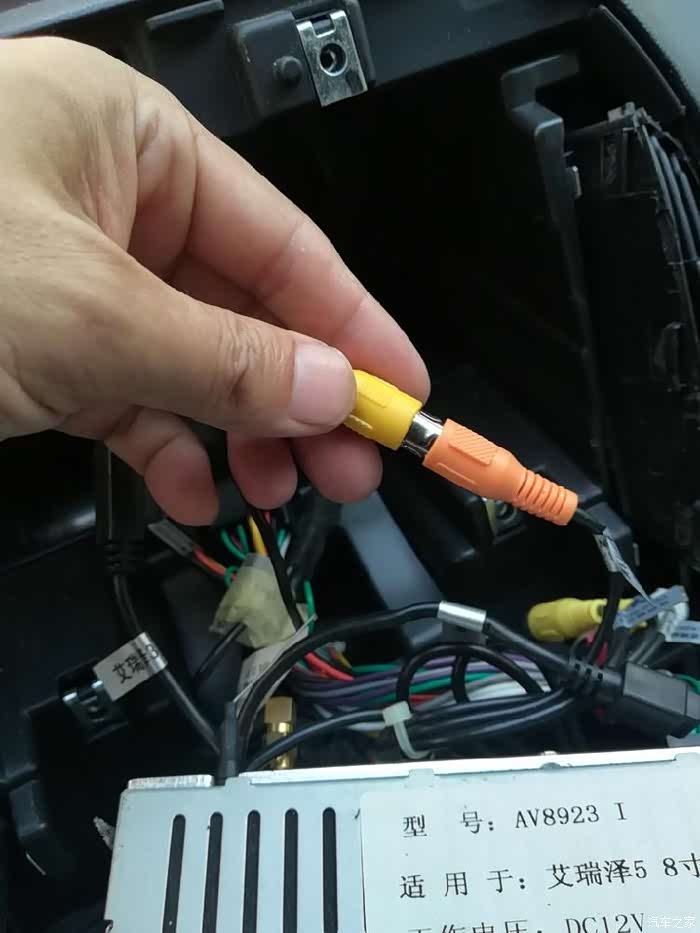

这个就是影像信号线与车机的接头，其实就是一个3.5的莲花头接头。
打开点火开关，拔插一下影像信号线，图像出来，故障解决了。这个故障原因属于接头金属表面氧化所致，插头不算松旷，肉眼看不来表面有明显锈迹，不知车友们有什么好的办法增强导电性能。
从上到下依次装还原，OK！完工！

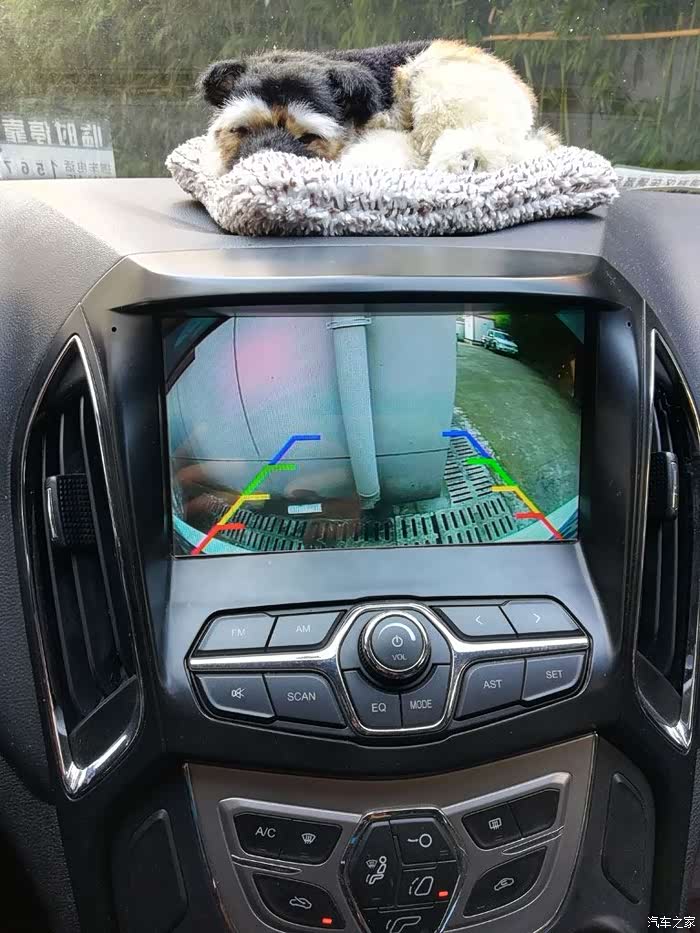

倒车影像恢复正常工作。
