自从提了车也没有做过改动，看到车友群里的车友们大展身手自己改中控、加行车记录仪、高音喇叭换轮毂等等的改装，心里也按耐不住 一直在某鱼和某宝看搜寻着心仪的东西。最心心念念的还是中控天宝187b，买车送的安卓大屏虽然功能很齐全看起来真的很low很山寨，机缘巧合之下遇到朋友的帕萨特拆车件天宝187B 如下图：

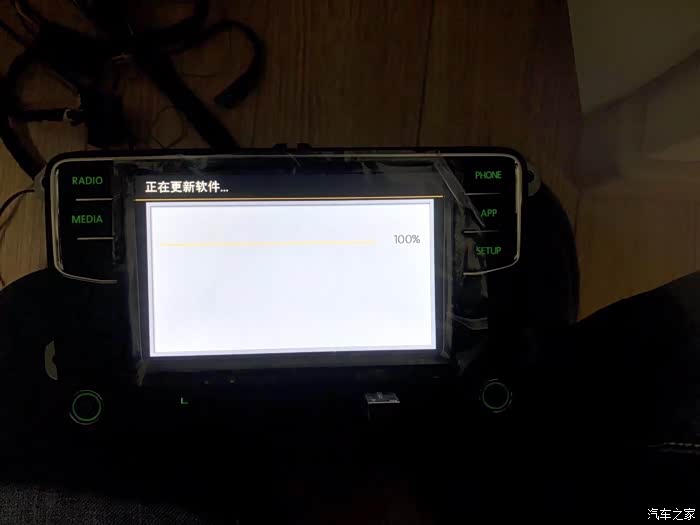

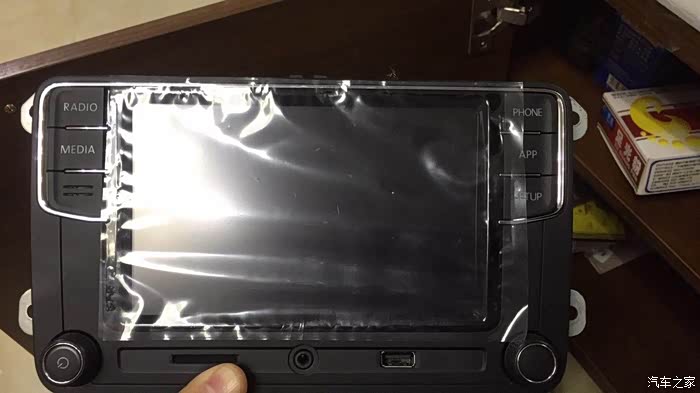

帕萨特330尊荣拆机件
完美斯柯达绿灯
完美开机logo
主角已经介绍完毕 下面说一下自己动手更换的流程吧

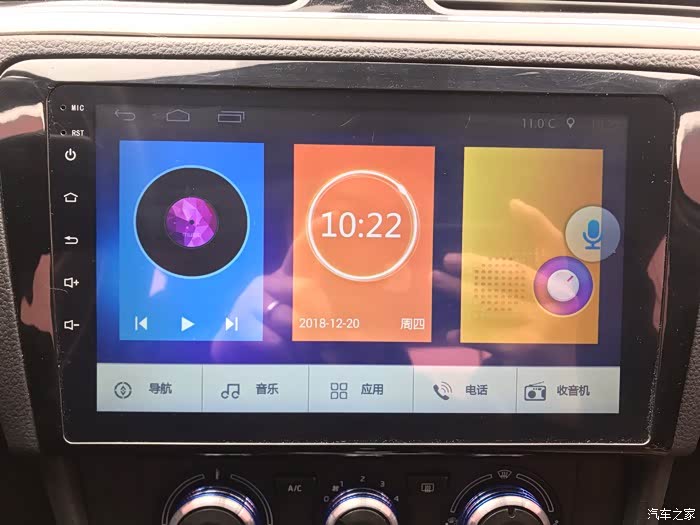

买车送的安卓大屏 看起来很山寨很low

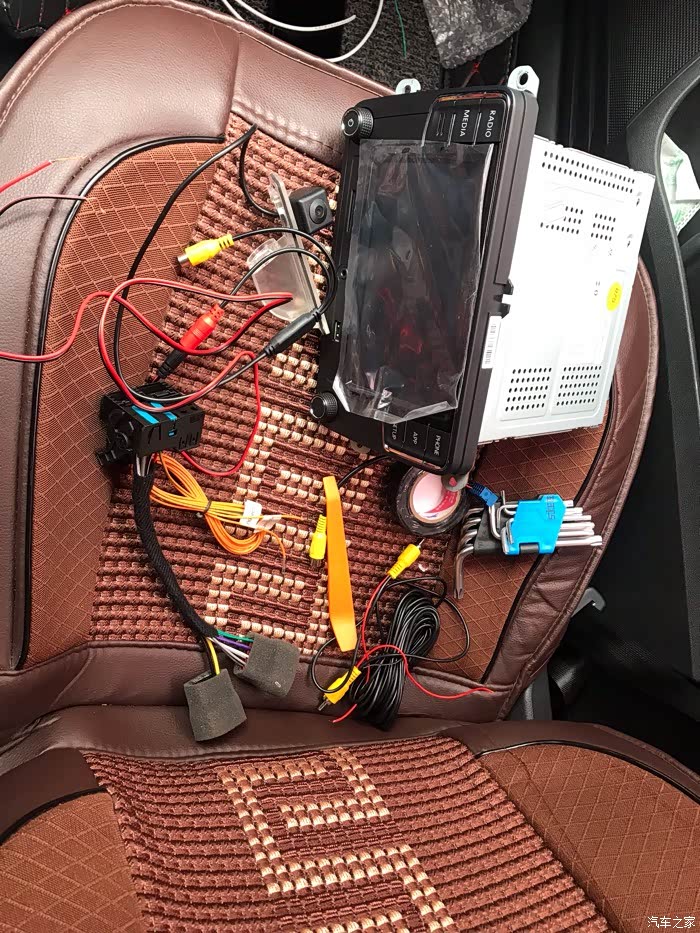

准备工具 187b机头 转接线 T20螺丝刀 撬片 电工胶带 视屏转接线 倒车摄像头

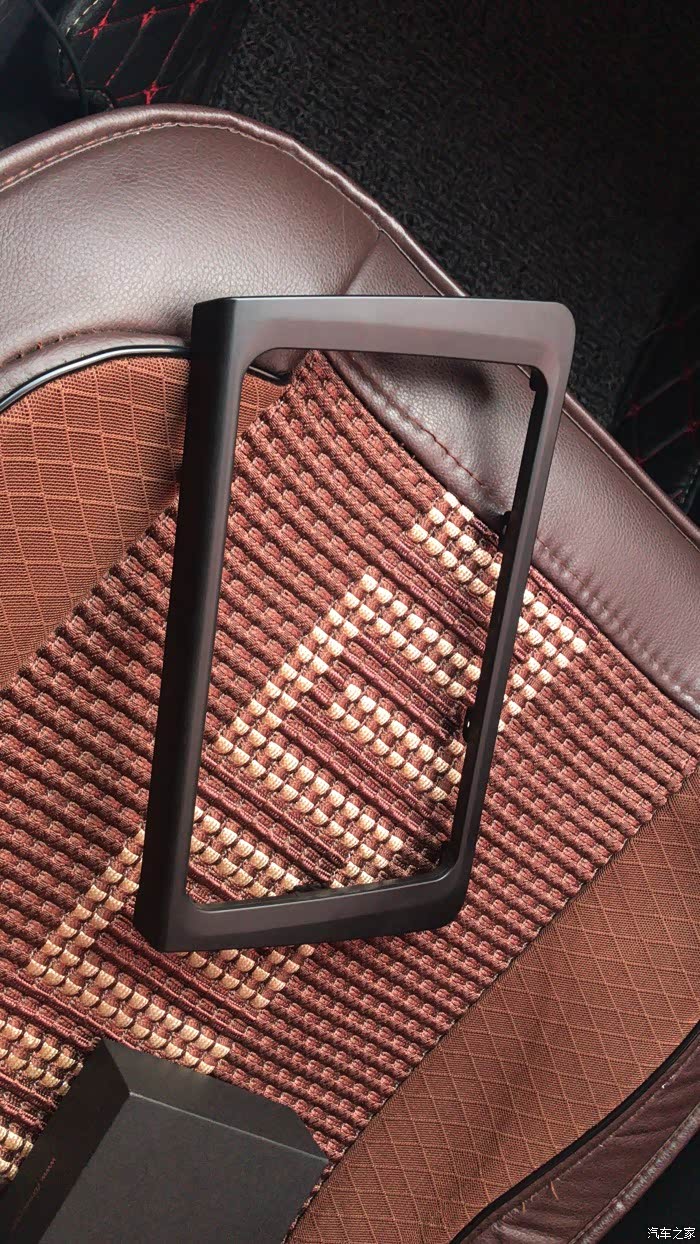

面板

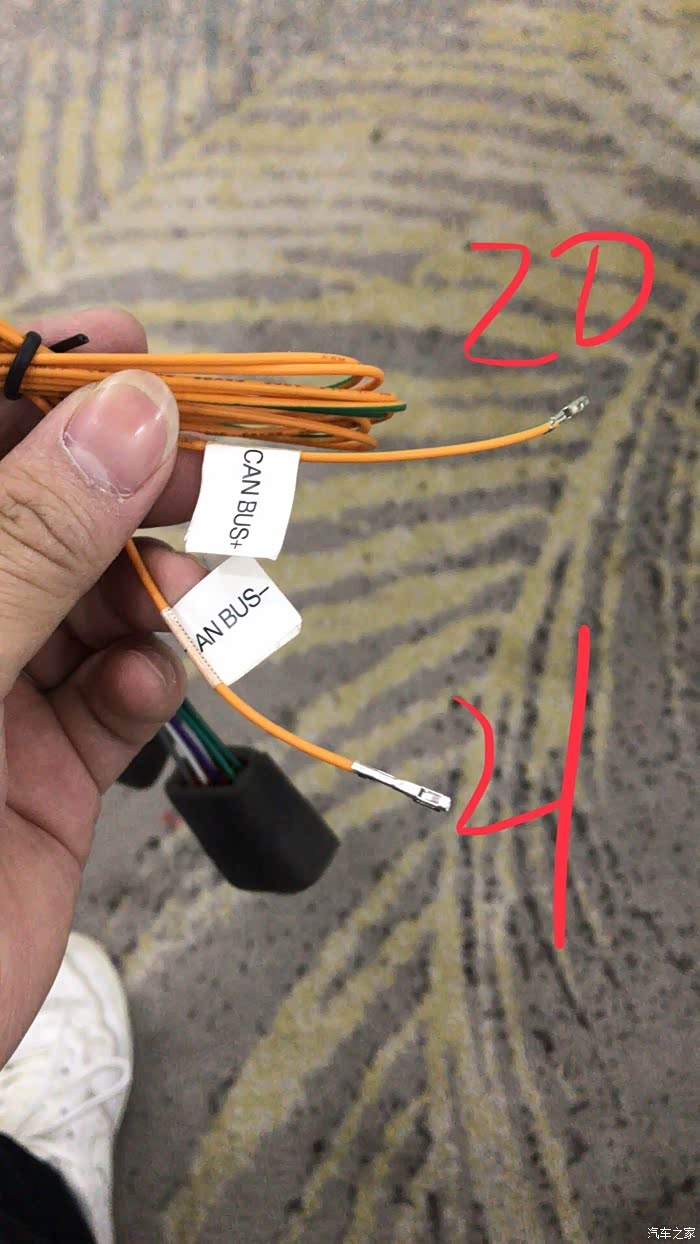

这两根是接20-21脚网关线

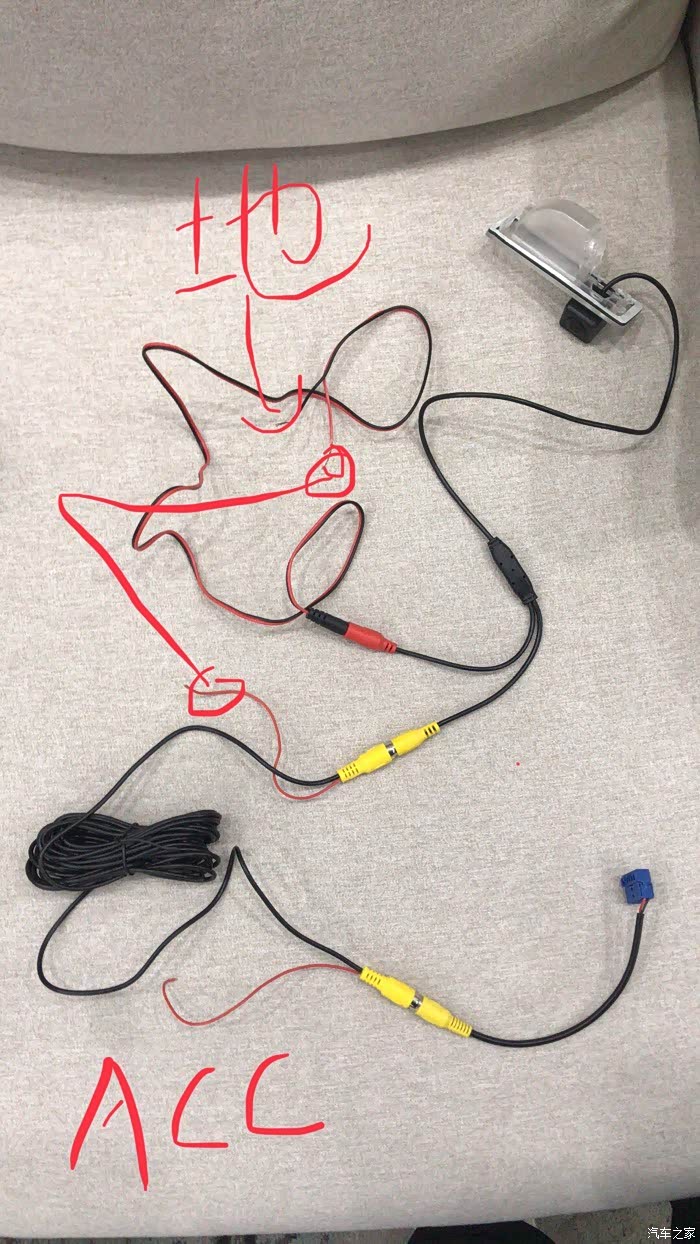

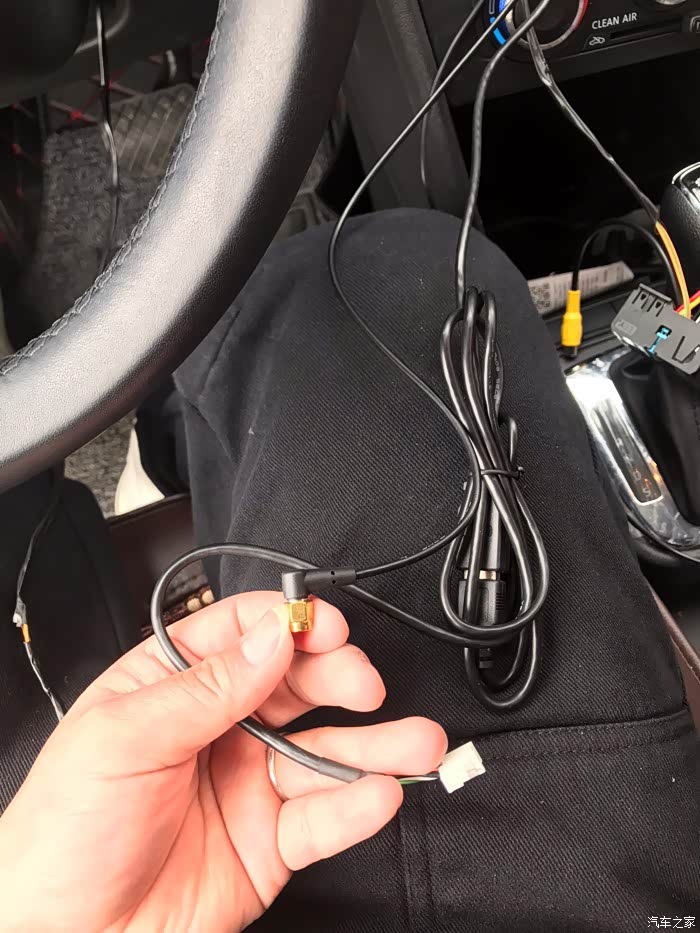

这个其实很简单 蓝色插头是视频转接线连接摄像头到机头上 摄像头出来的两根红线接一起 是给摄像头供电的 标记ACC的是从保险丝ACC取电。

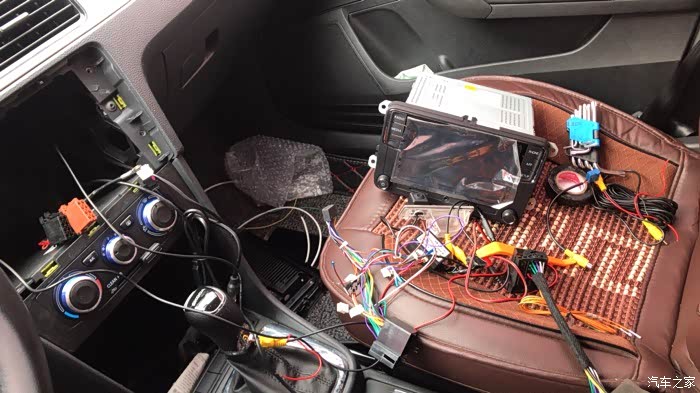

这是拆下来的样子

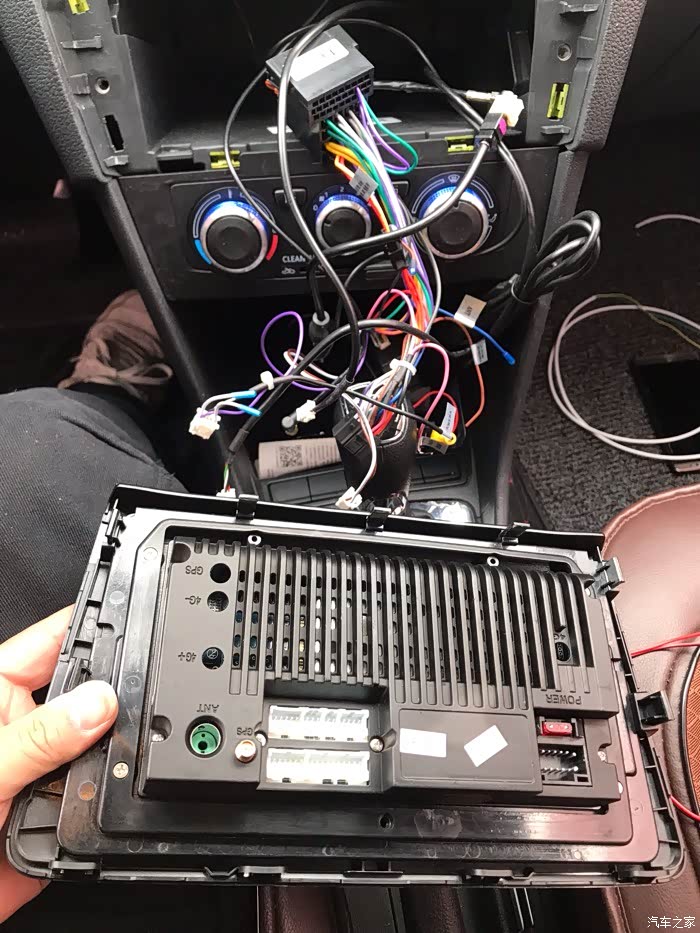

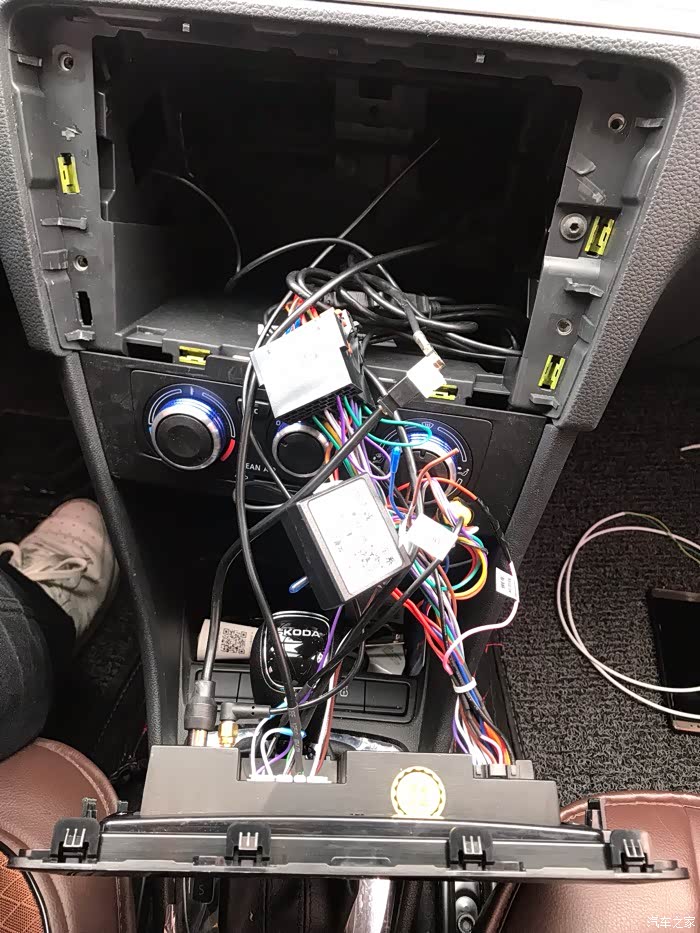

这些杂乱的线都是安卓大屏带的
拔下所有安卓屏幕的线
这是还没有清理完的线 左边的安卓大屏的行车记录仪 右边是 汽车的天线接口

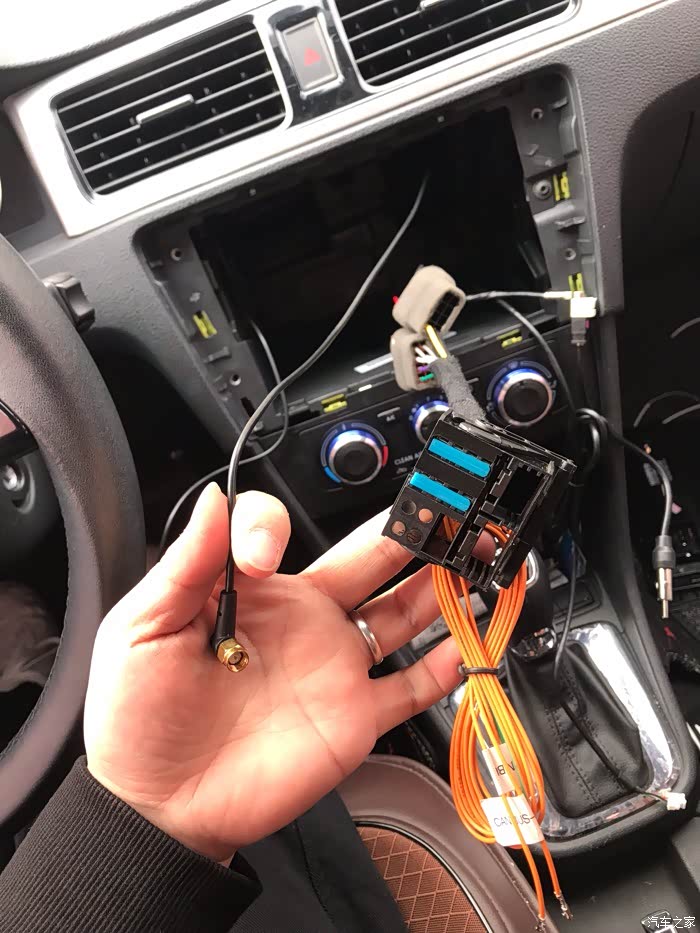

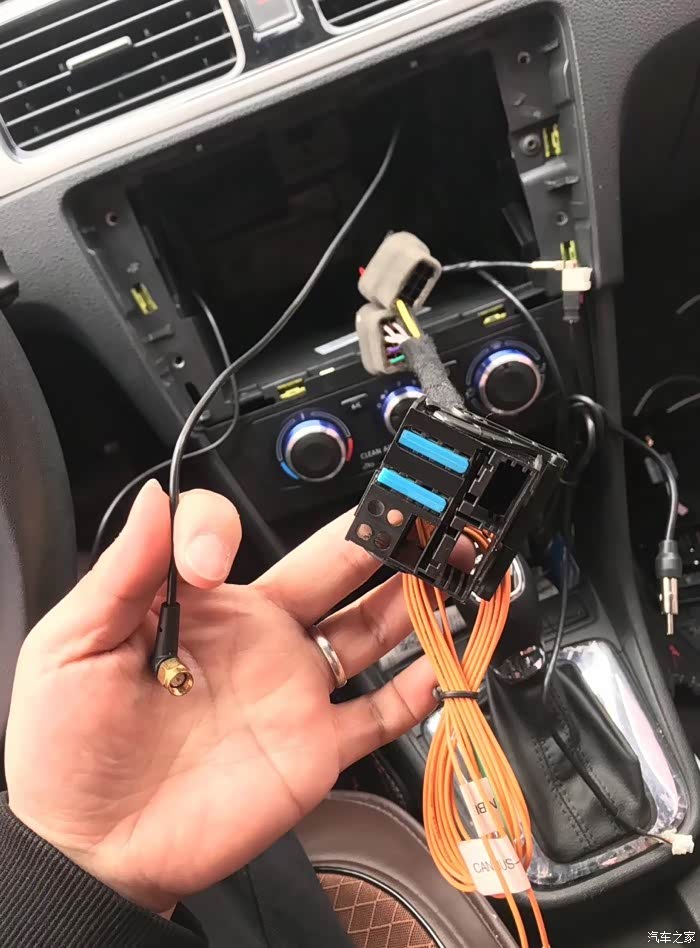

这是整理好接好转接线的样子。视频转接线插头还没插 插到右下脚。

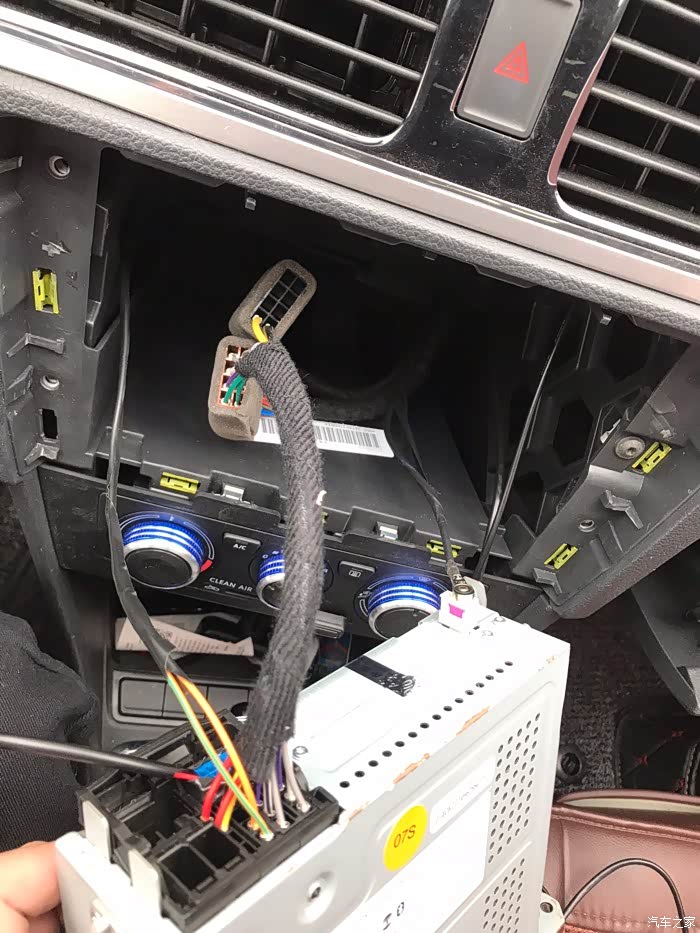

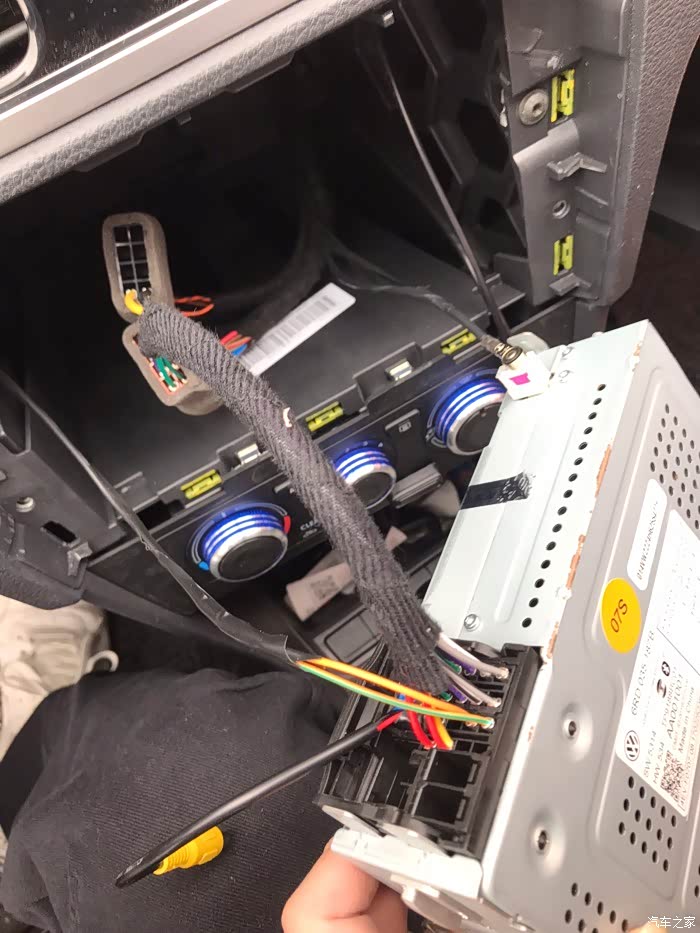

这是整理完成后接好机头的样子 收音机天线 转接接头及倒车视频线接头

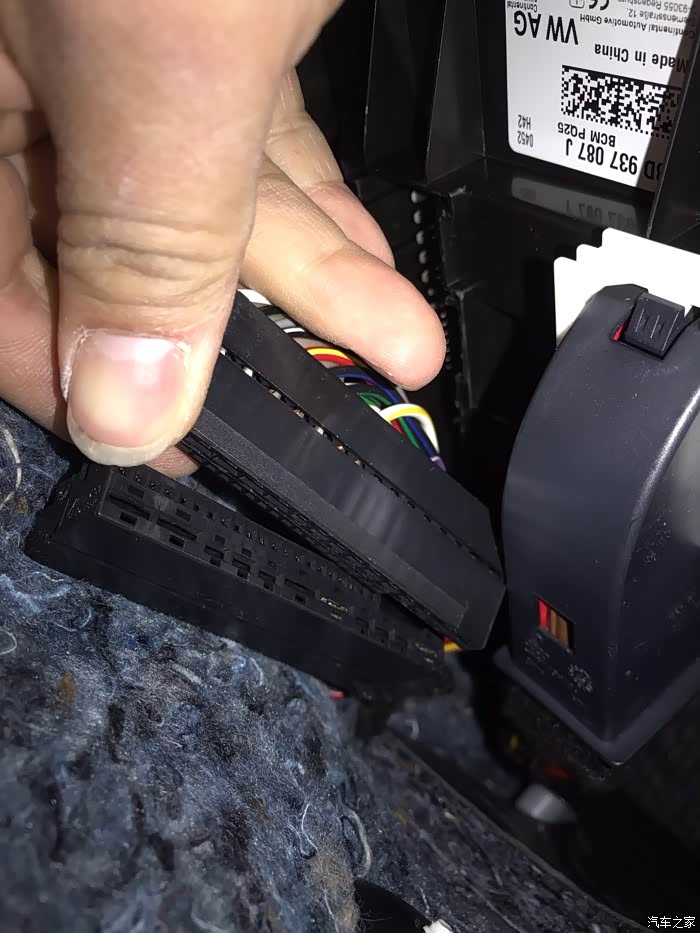

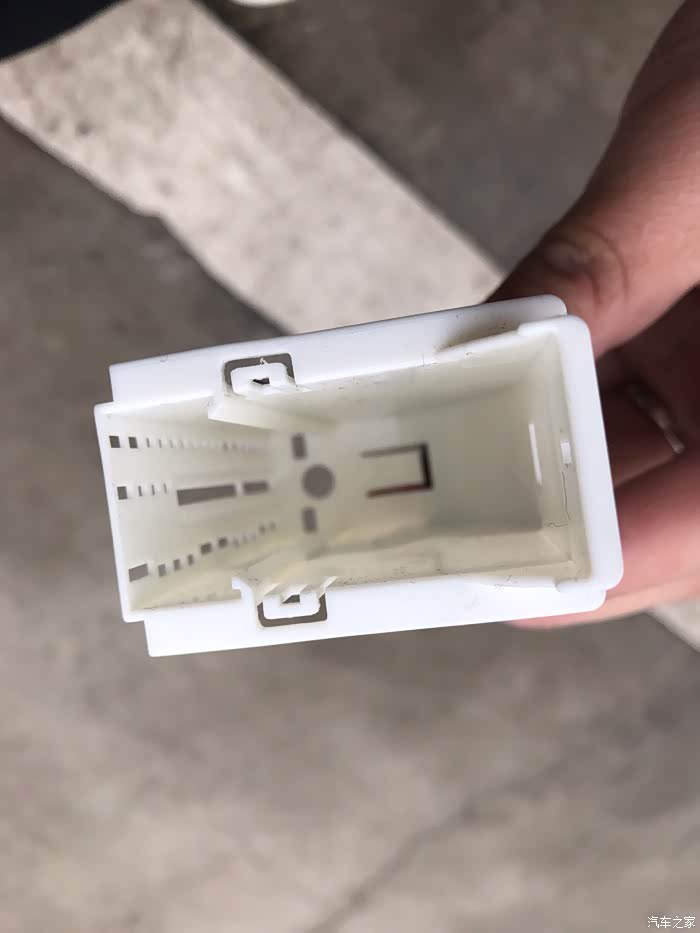

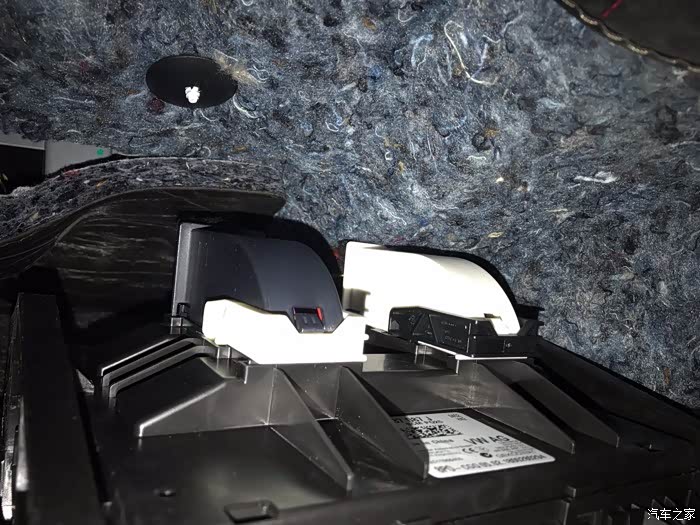

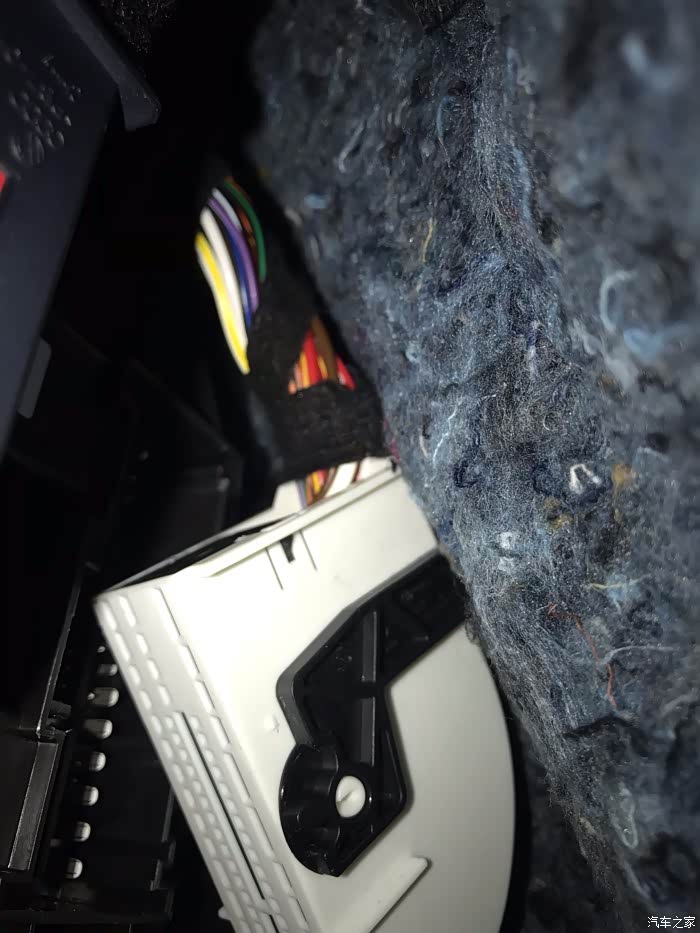

这个白色的就是BCM 就是我们说的行车电脑 一定要把钥匙拔掉断电再拆
拆之前把胶布拆掉不然很难拆
注意两边的卡扣 卡扣用指甲弄一下很容易拆掉
向两边滑 这个中间有个轨迹 可以划开

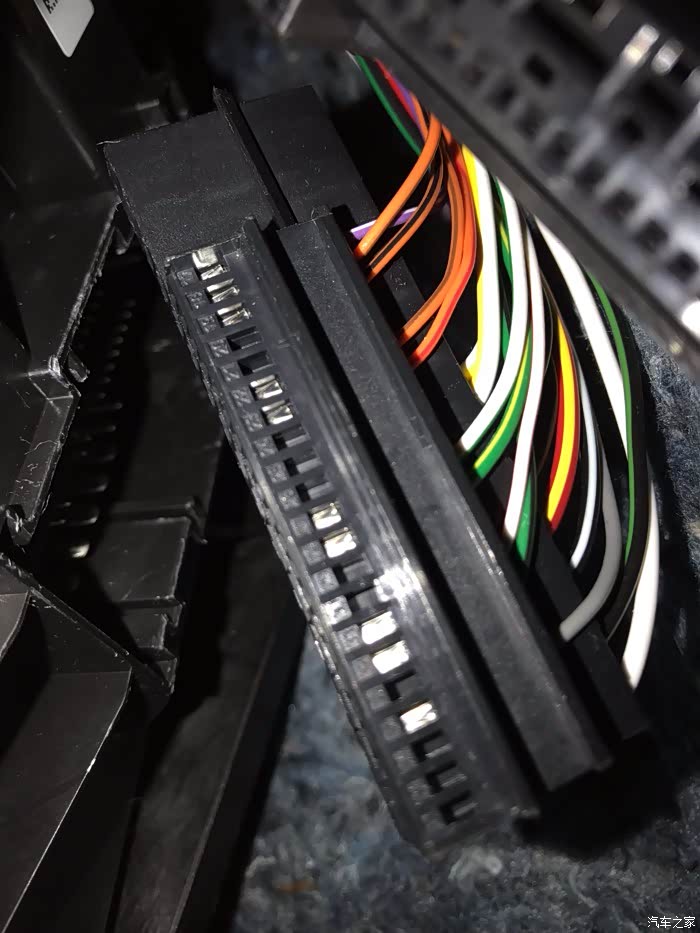

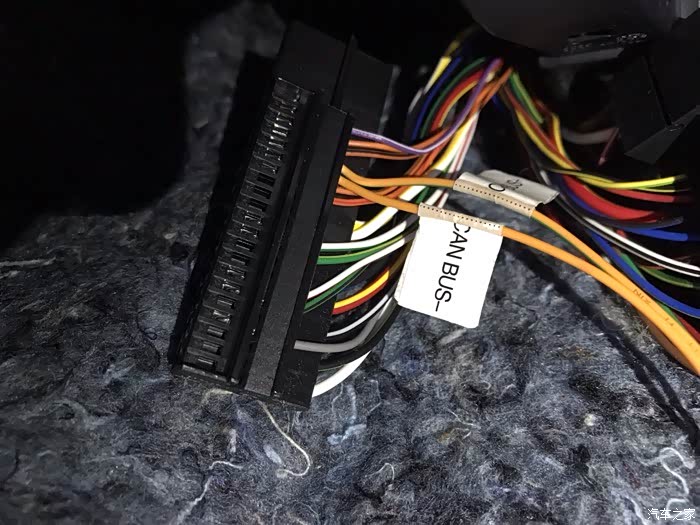

四根黄线之间有两个空的 就20-21脚 20脚接CAN+ 21脚接CAN-
这是接好的样子 接好之后就可以还原了

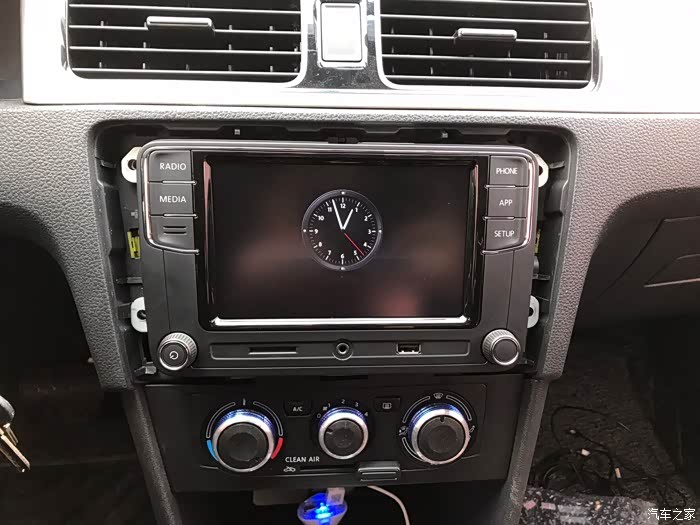

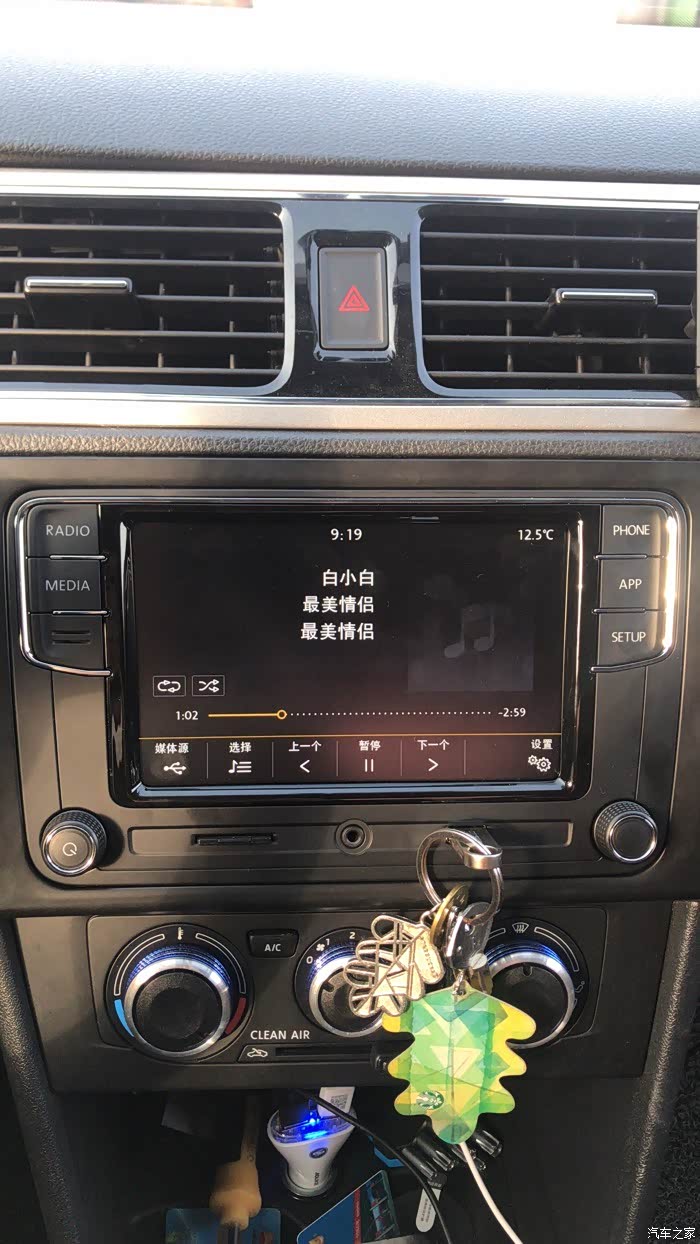

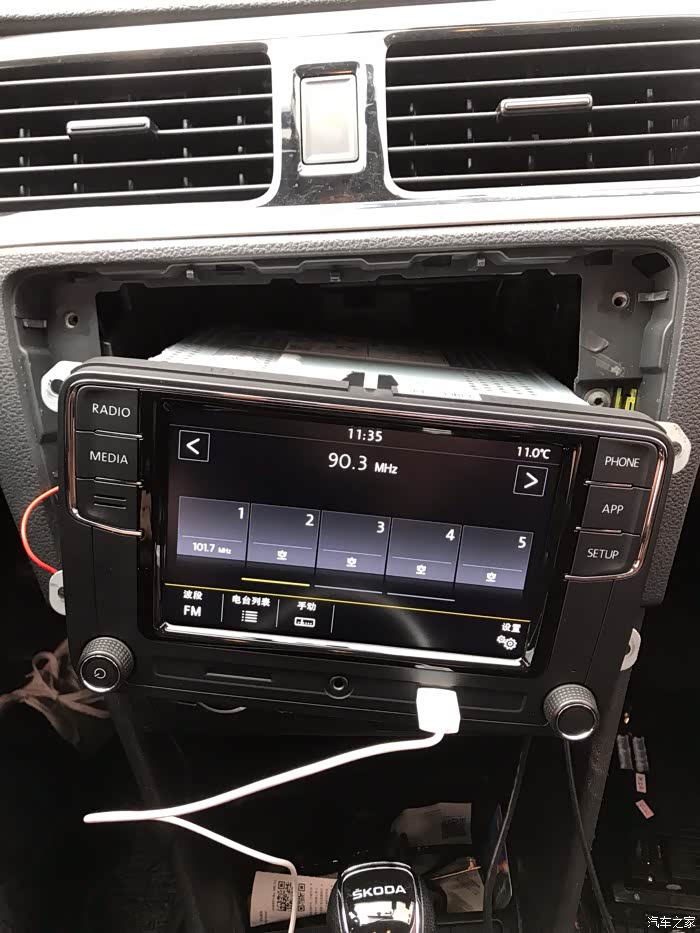

接好通电 显示时间 右上角显示温度主机就完成了
这个黄色接头根下图黄色接头接起来

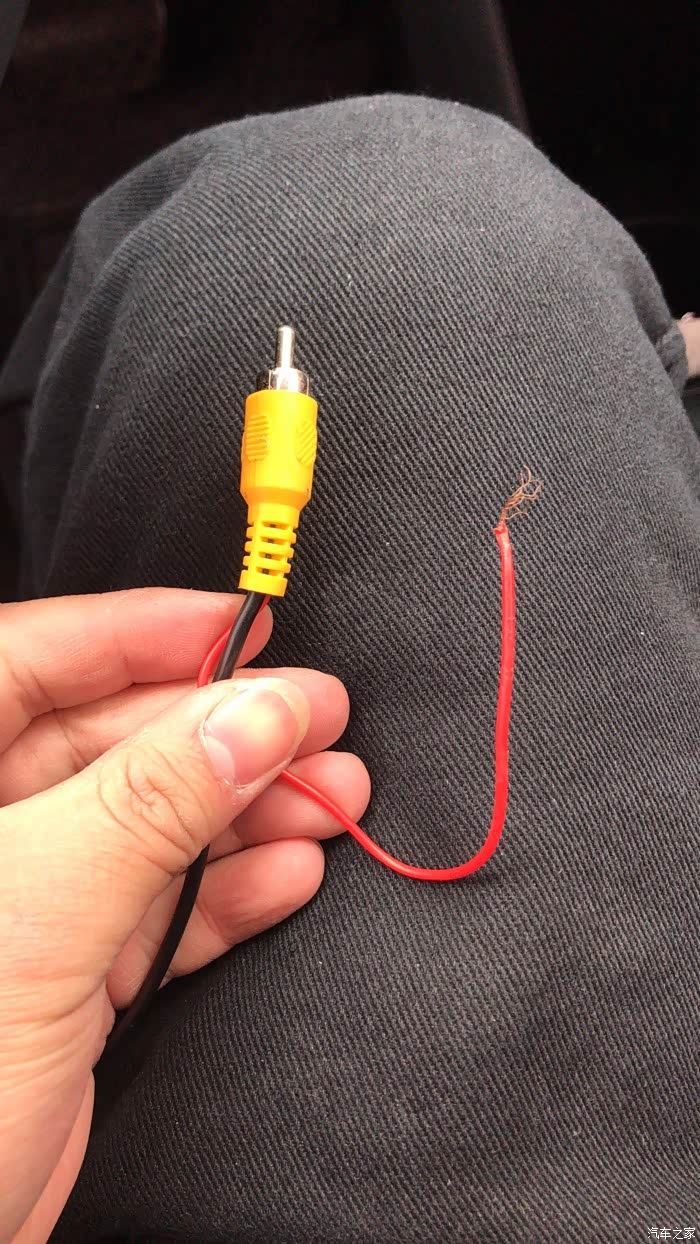

这个视频线的接头 红色的是ACC取电 给倒车摄像头供电的

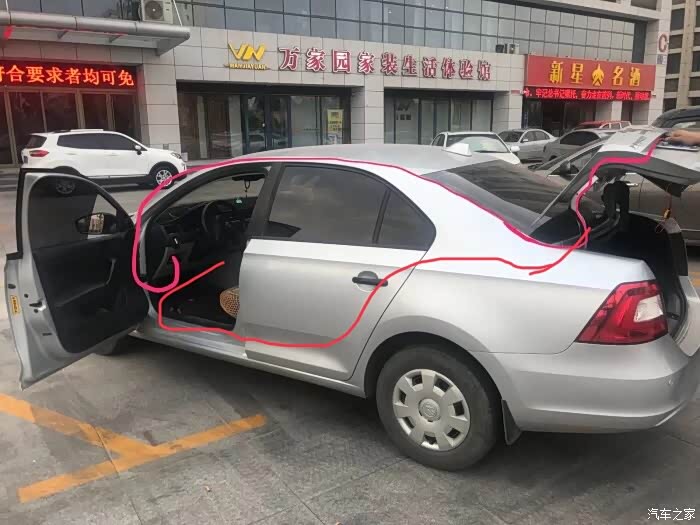

这个自己没拍图 借鉴一下简单说一下 走线一般无非就这两种走法 目的都把线隐藏起来走到后面。

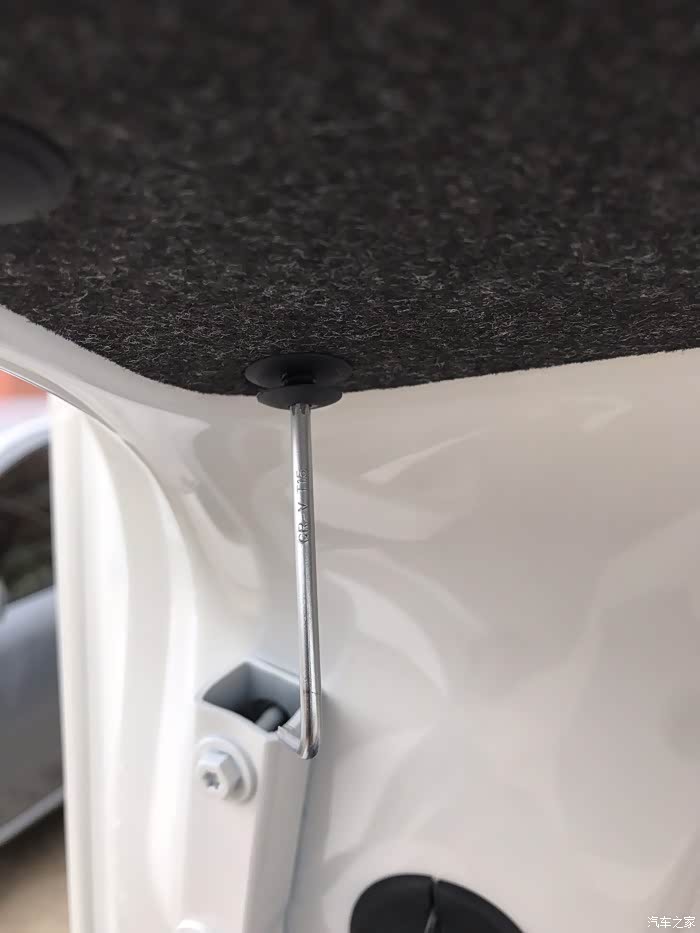

T15的螺丝刀 直接可以拧下来

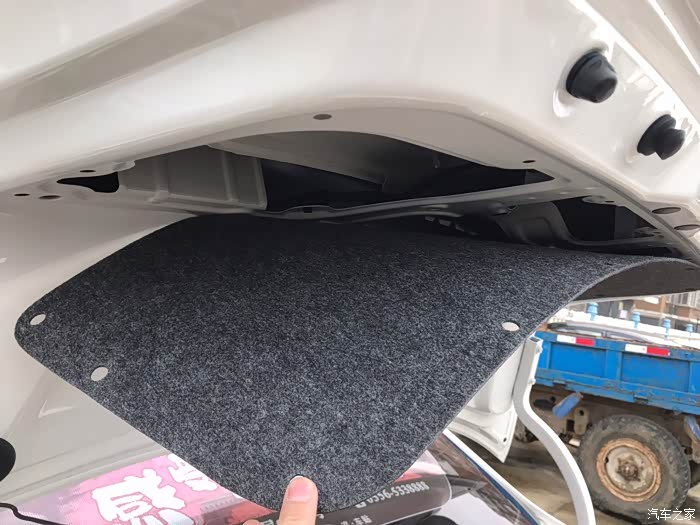

拧下后的样子

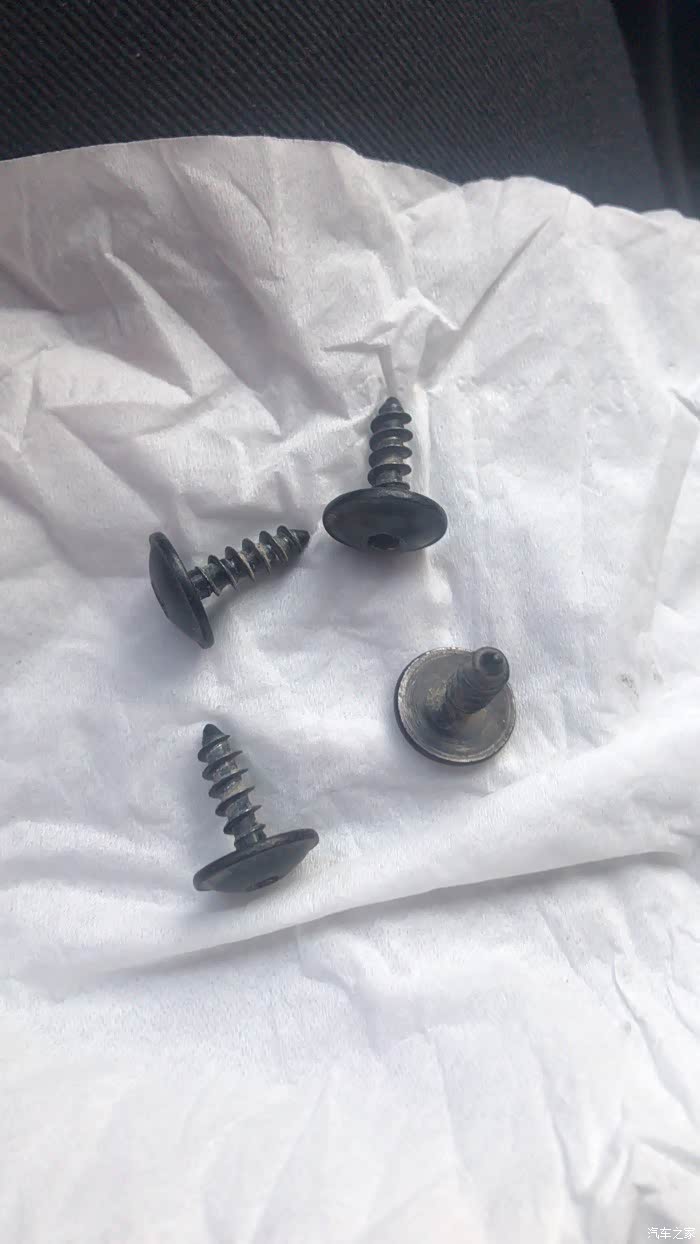

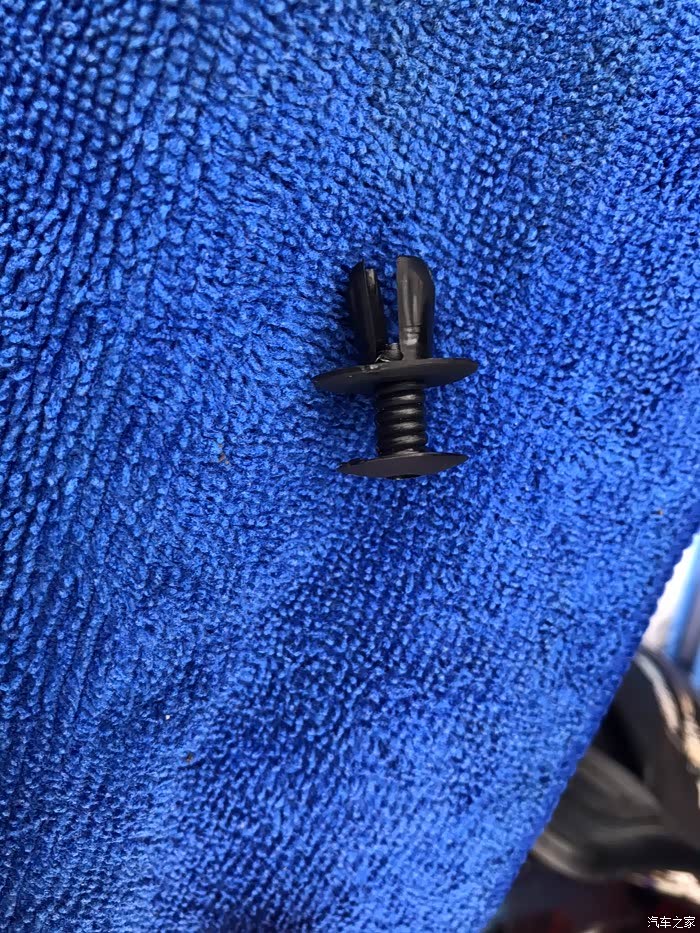

螺丝卸下后的样子
从车座那边有个空走过来 犹豫我用的之前安卓大屏的摄像头走线没有从新走线 具体就不说方法了

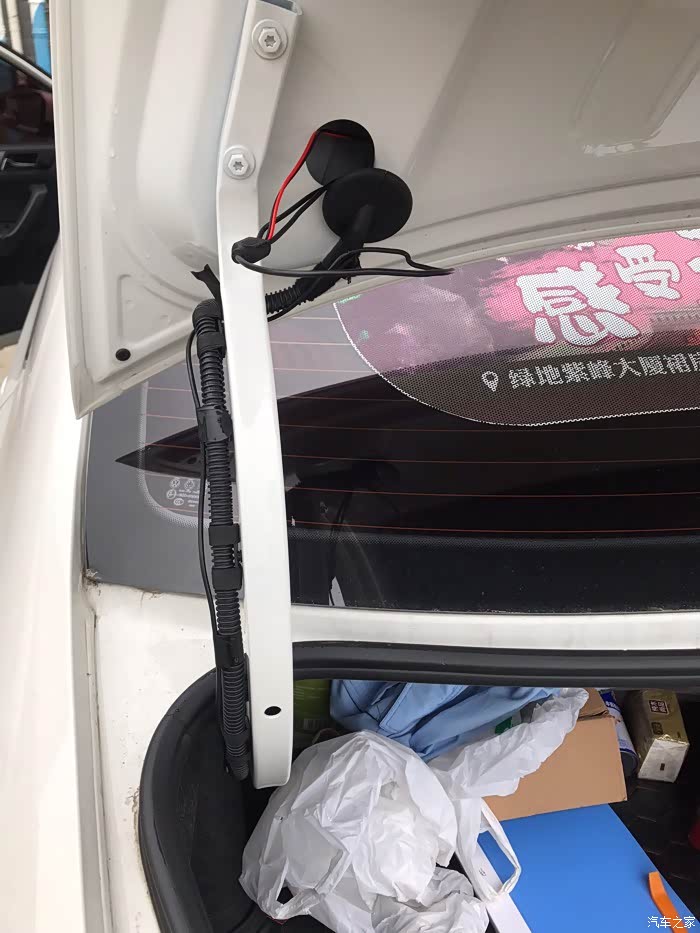

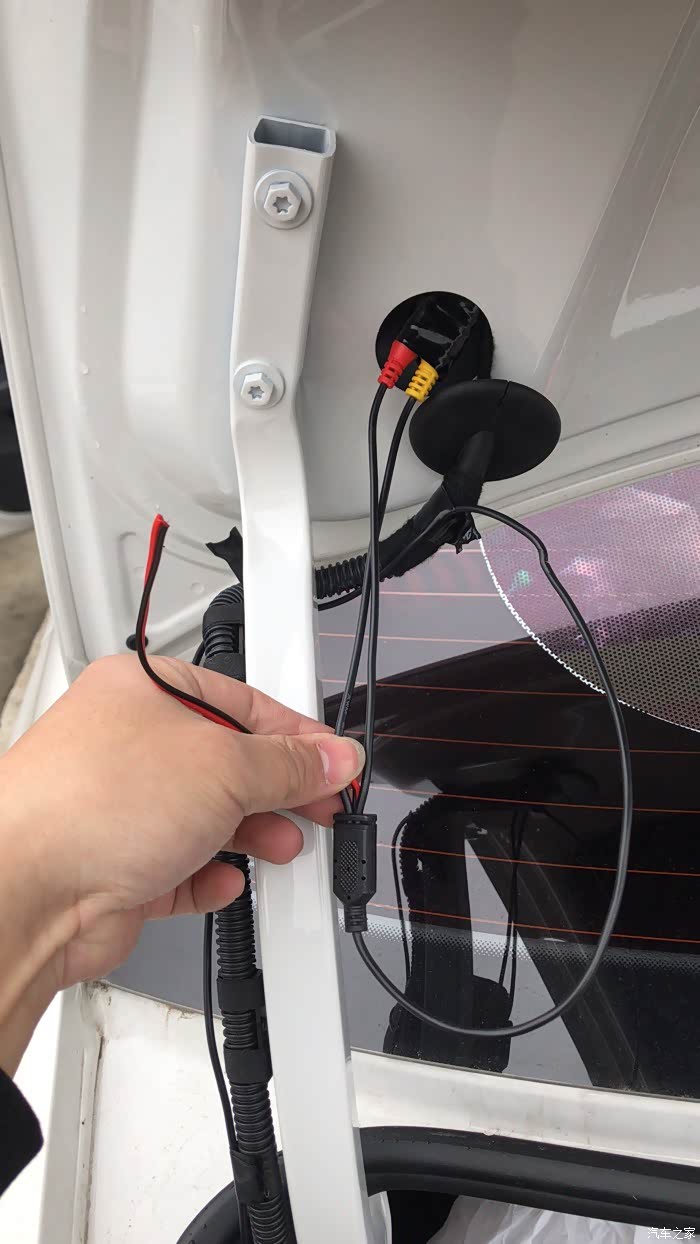

接好的样子

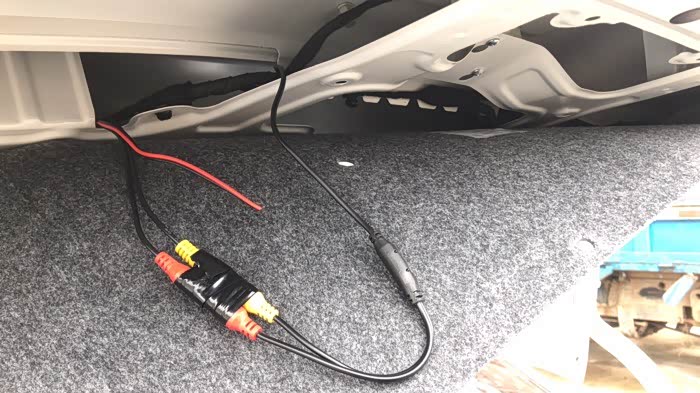

接好的样子
这跟红色给摄像头 从点烟器的保险丝出取电

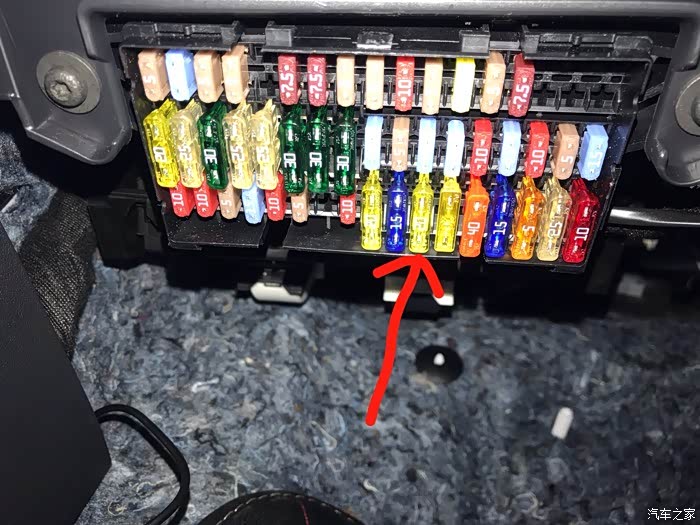

红色箭头指的就是点烟器的保险丝

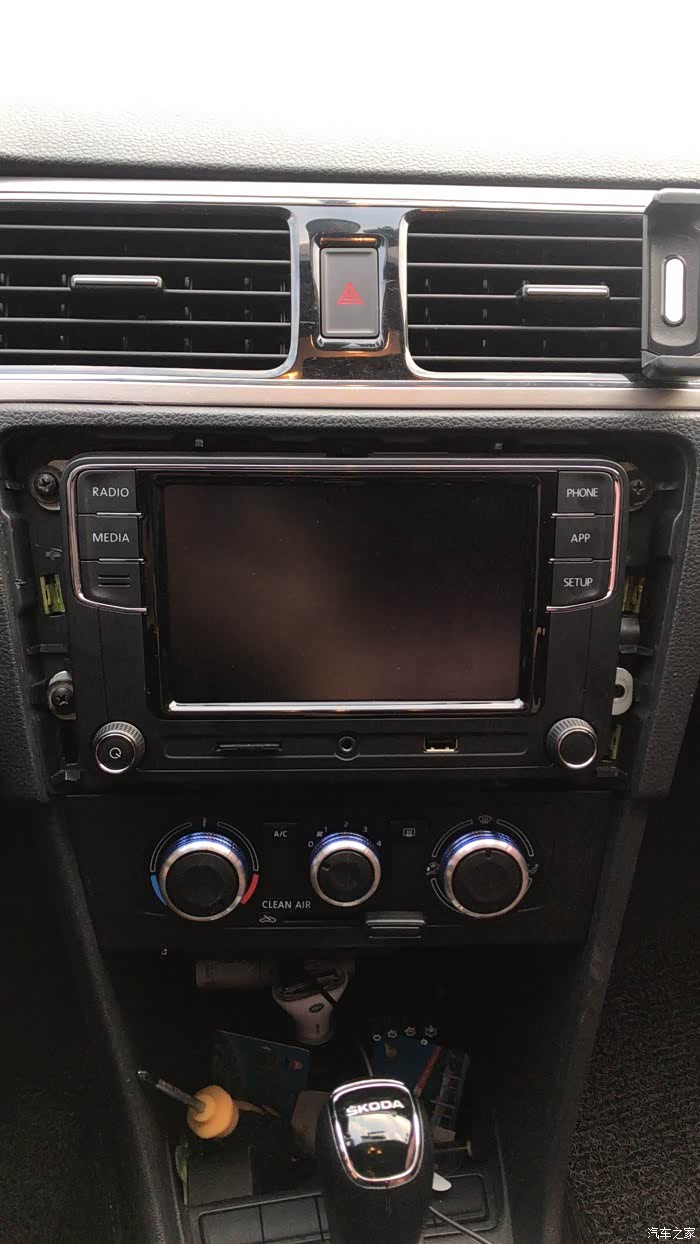

接好后整理线束把机头安装回去
四颗螺丝固定四个脚
固定螺丝

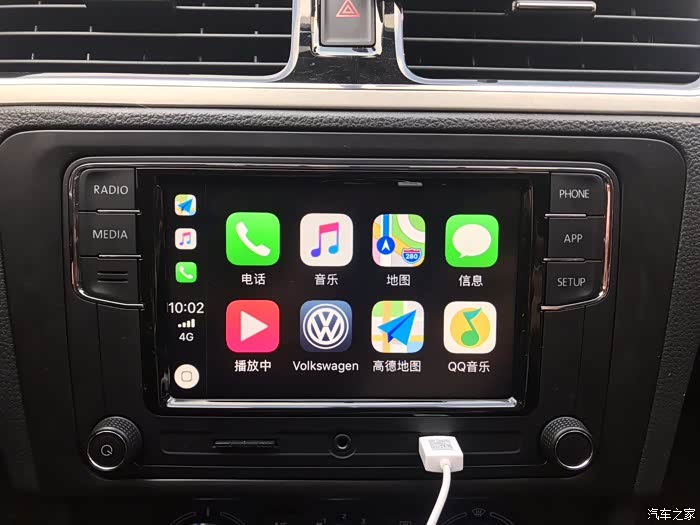

CarPlay 手机映射

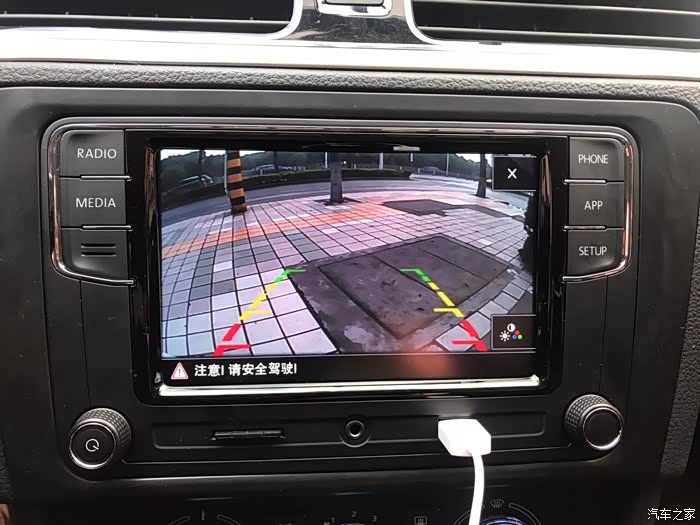

倒车影像

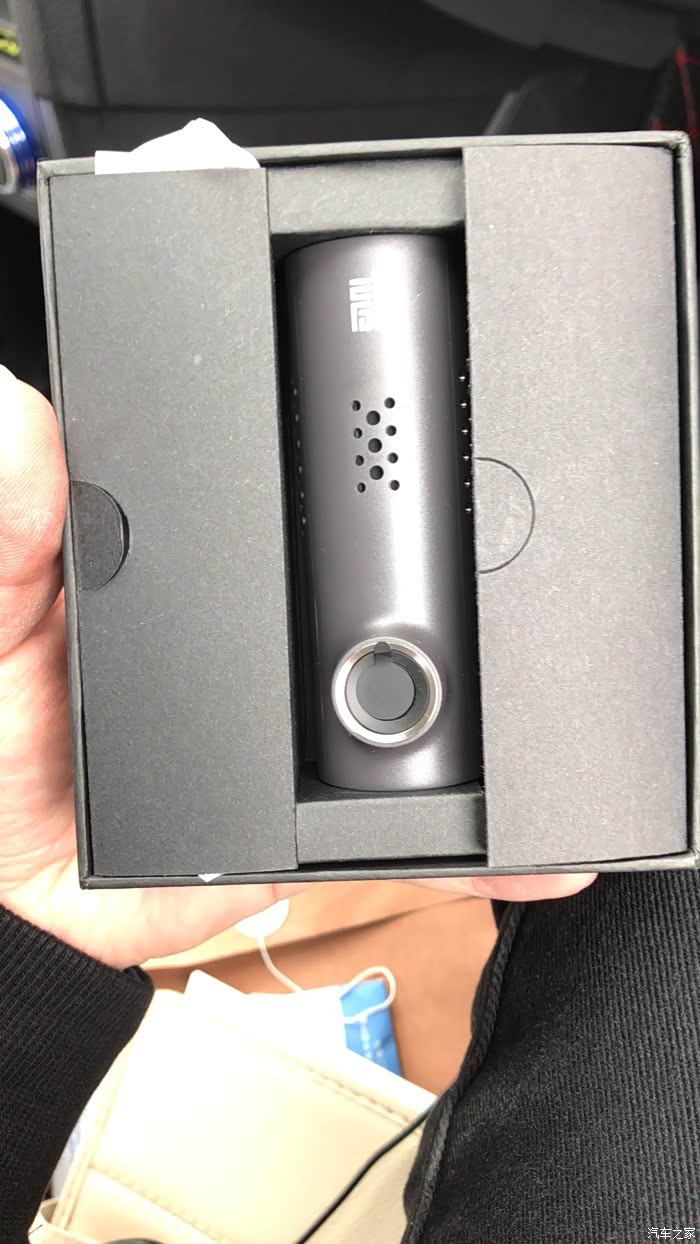

自己又买了一个行车记录仪
这是安卓的行车记录仪 去掉

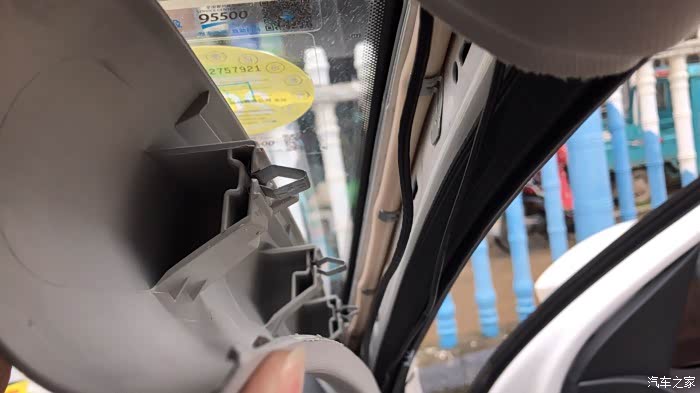

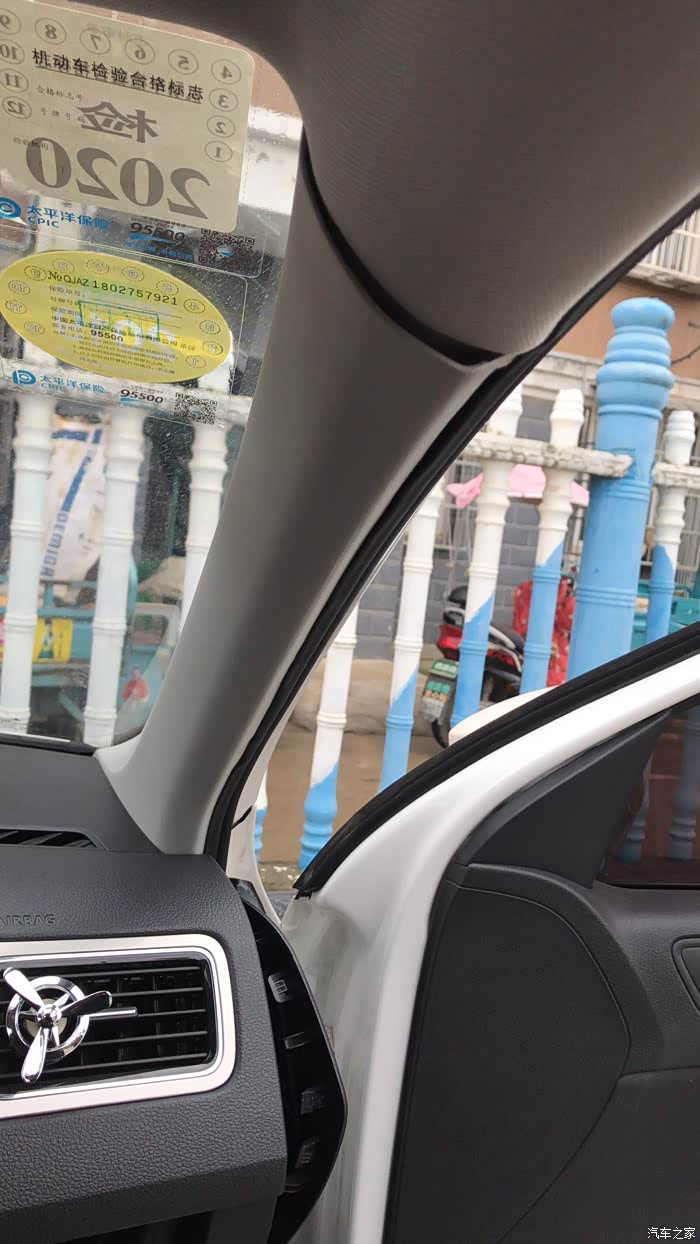

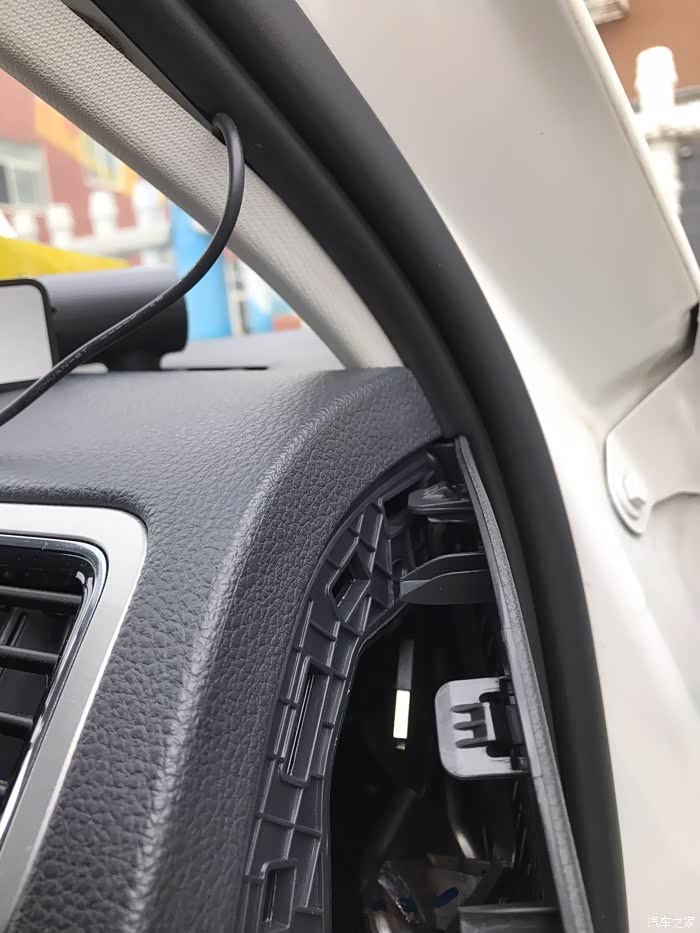

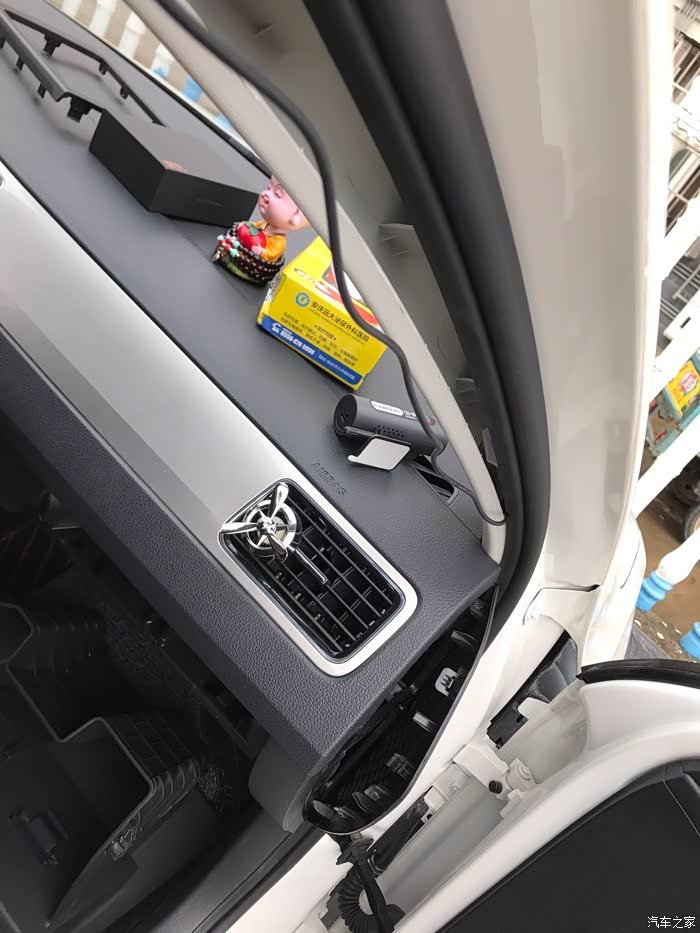

走副驾A柱 撬开 往右后方拉
大力出奇迹 不要怕拆坏

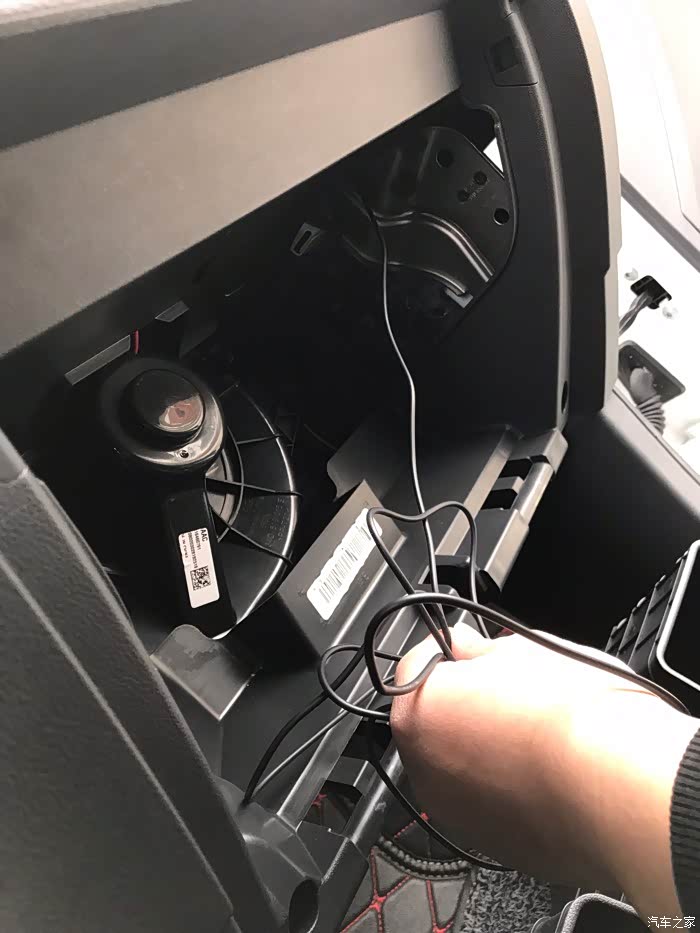

走原来A柱路线 从储物箱走线出来
走线
从这里可以看到 线从储物箱出来

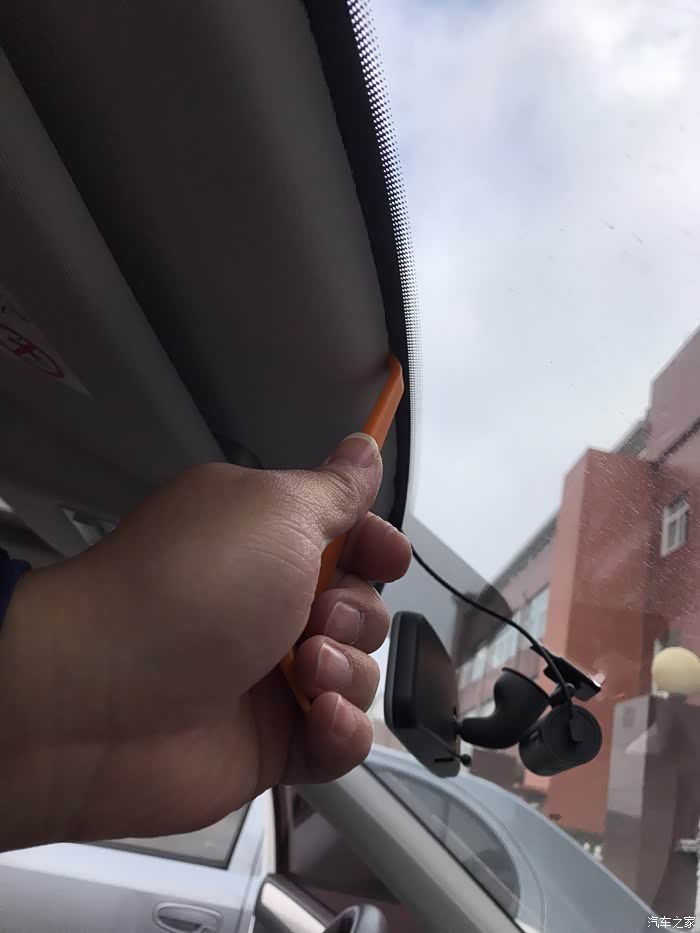

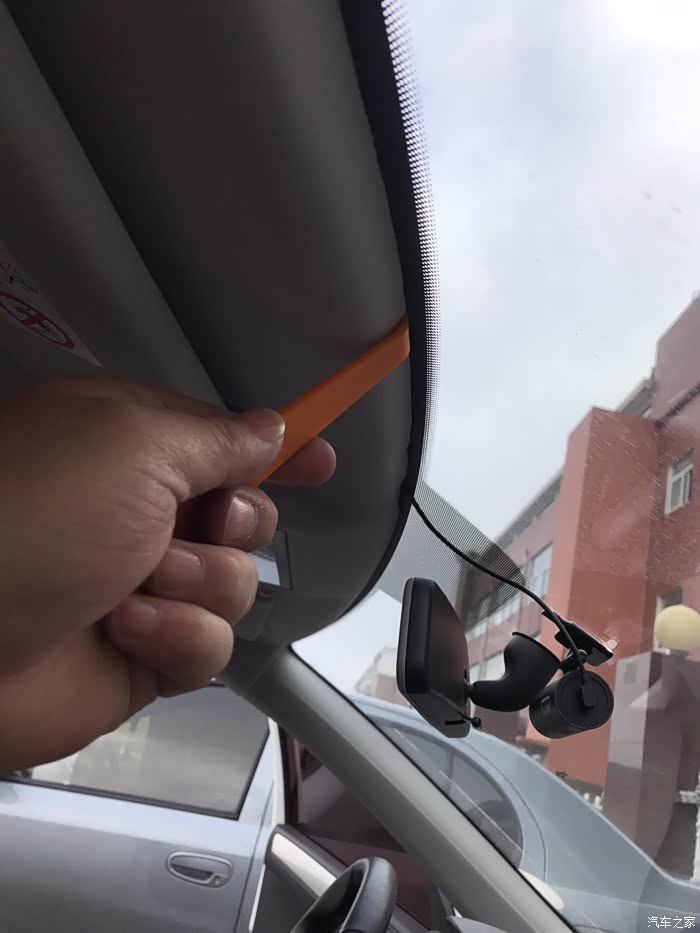

挡风上面那个位置隐藏线
完全隐藏看不出来
行车记录仪还是比较容易安装的 动手安装会比我写的简单的多 文笔有限 思路不是很清晰 希望可以给有需要的车友做参考。有不懂的可以私信 谢谢大家
可以插sd卡 和 U盘
CarPlay 映射
