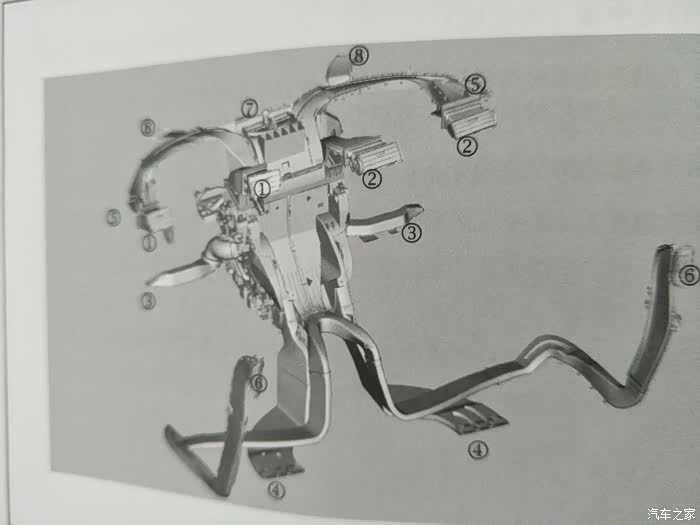

风道图

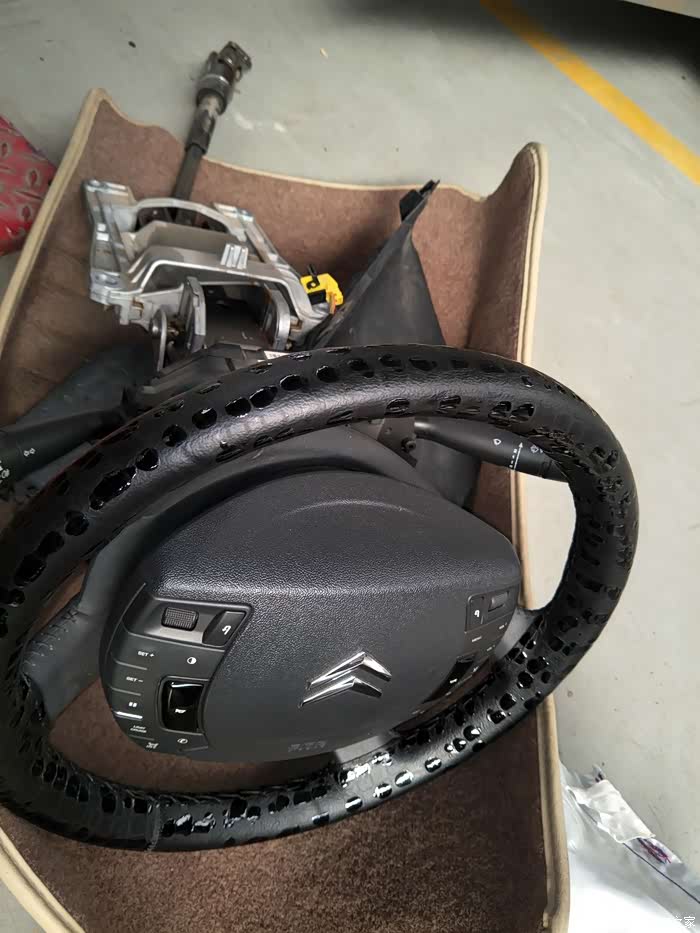

方向盘一定要锁至

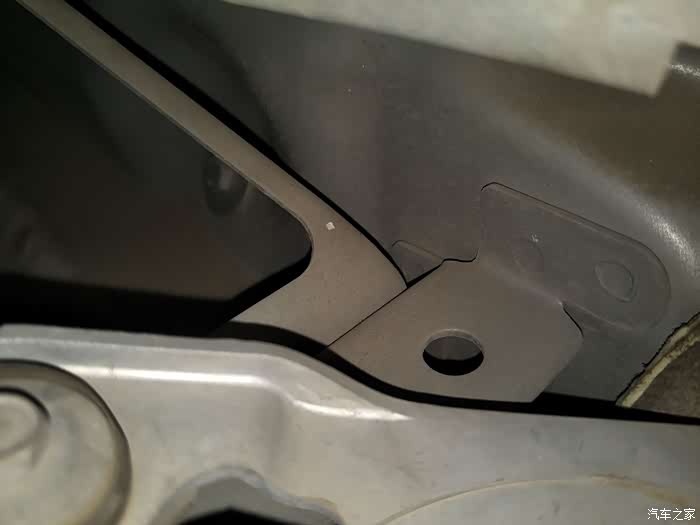

上次有人问仪表台外面的固定螺丝，就在这里

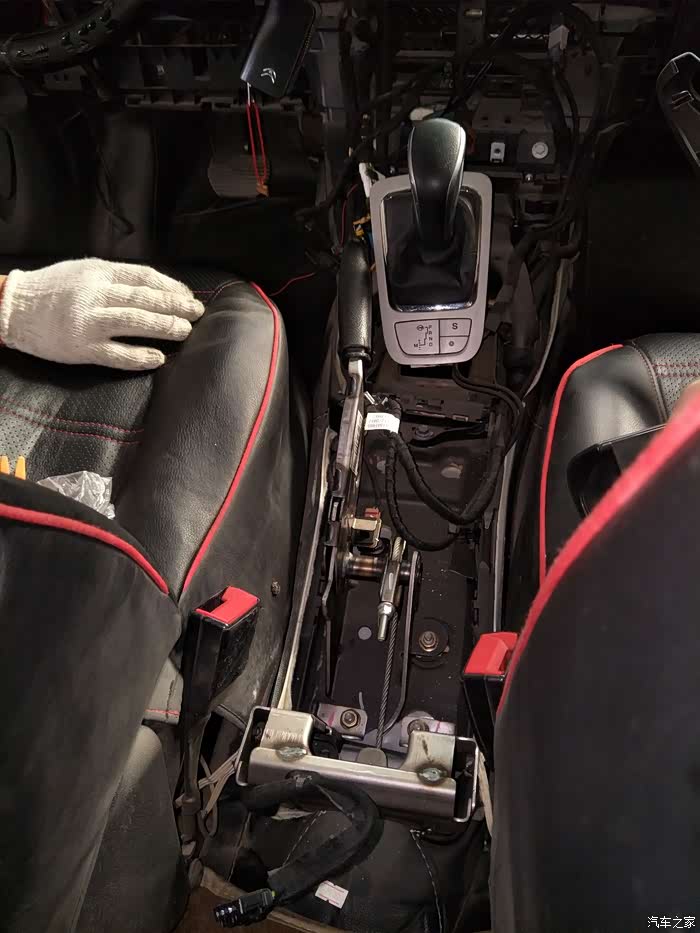

中央扶手箱拆了下面空了

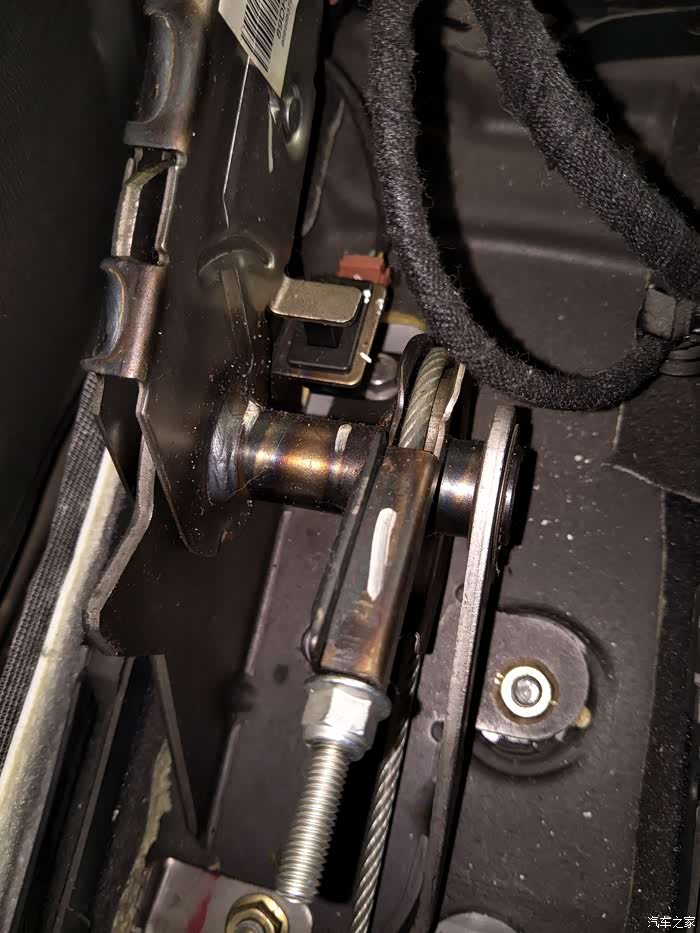

手刹拉线够粗的
仪表

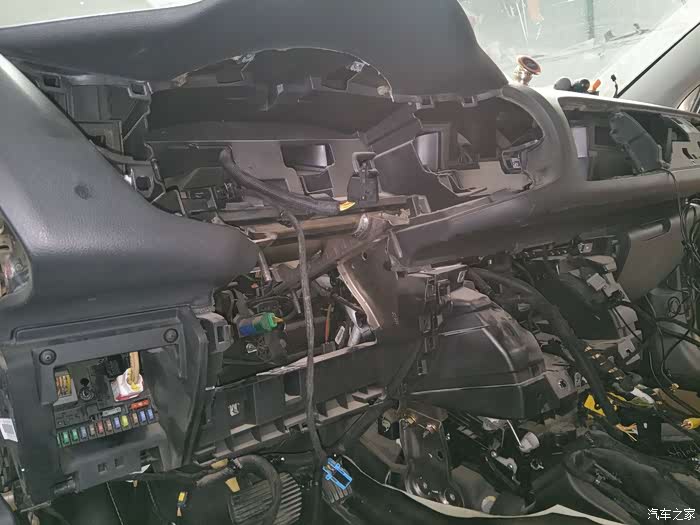

裸了

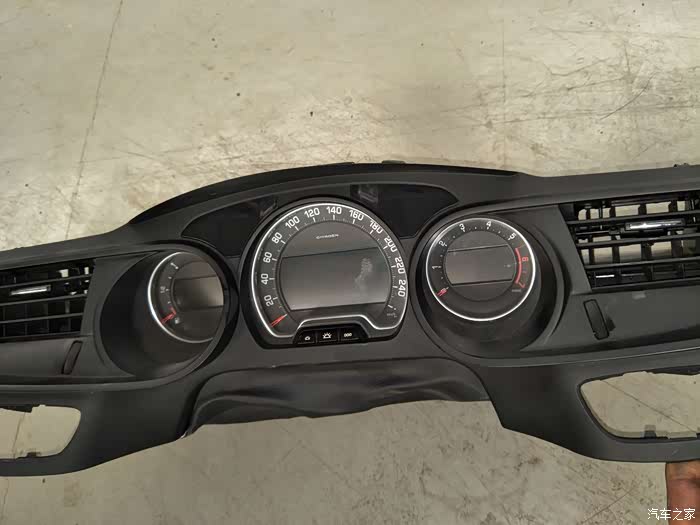

仪表台壳壳
灰尘比较大哦

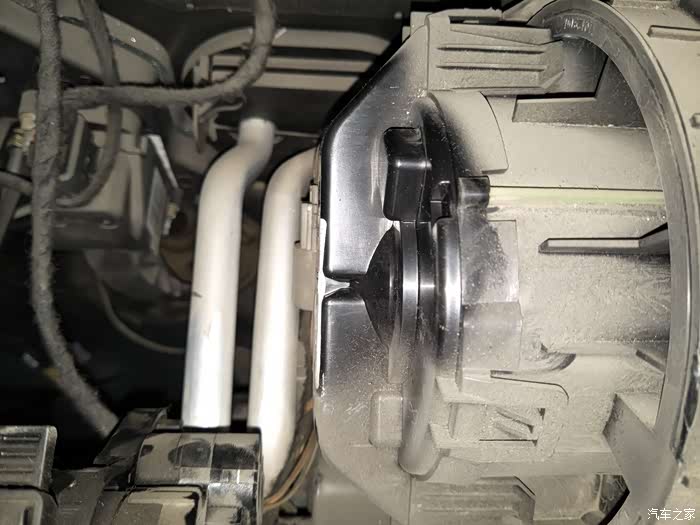

鼓风机壳

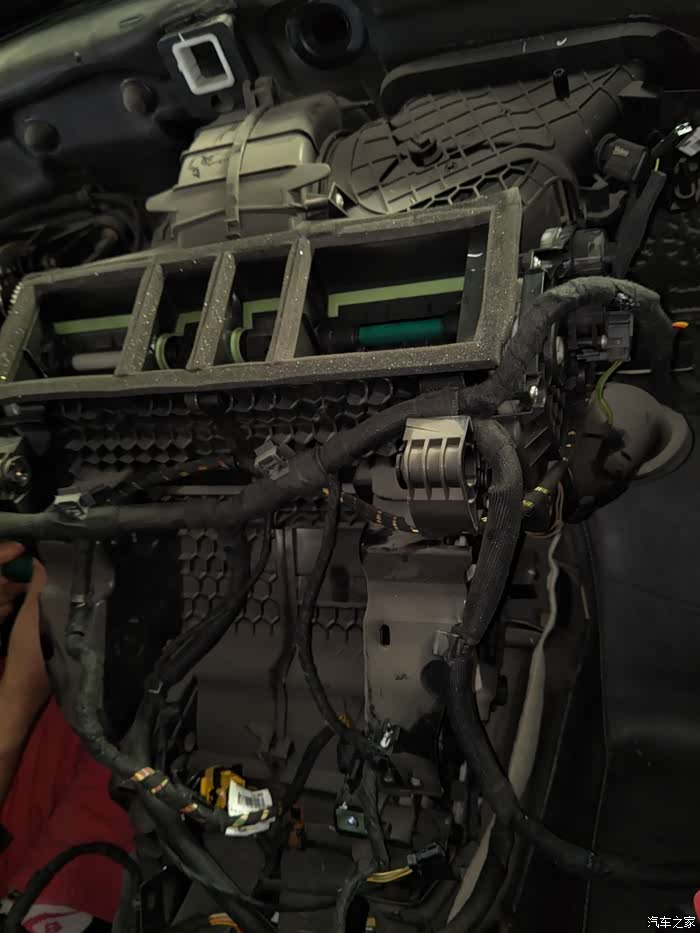

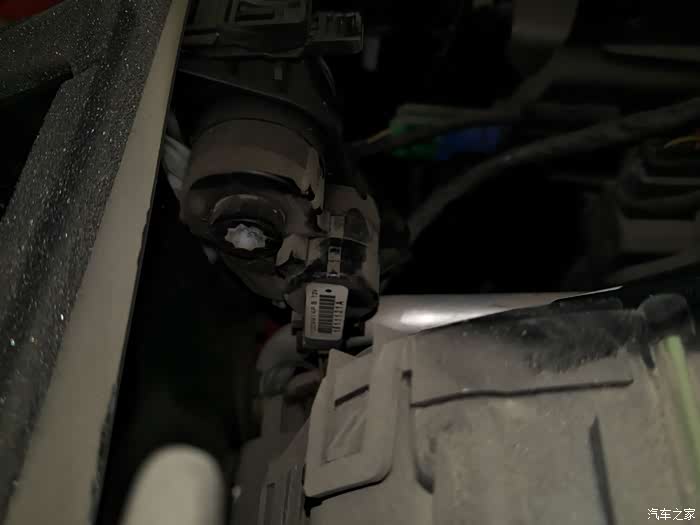

调节阀位置

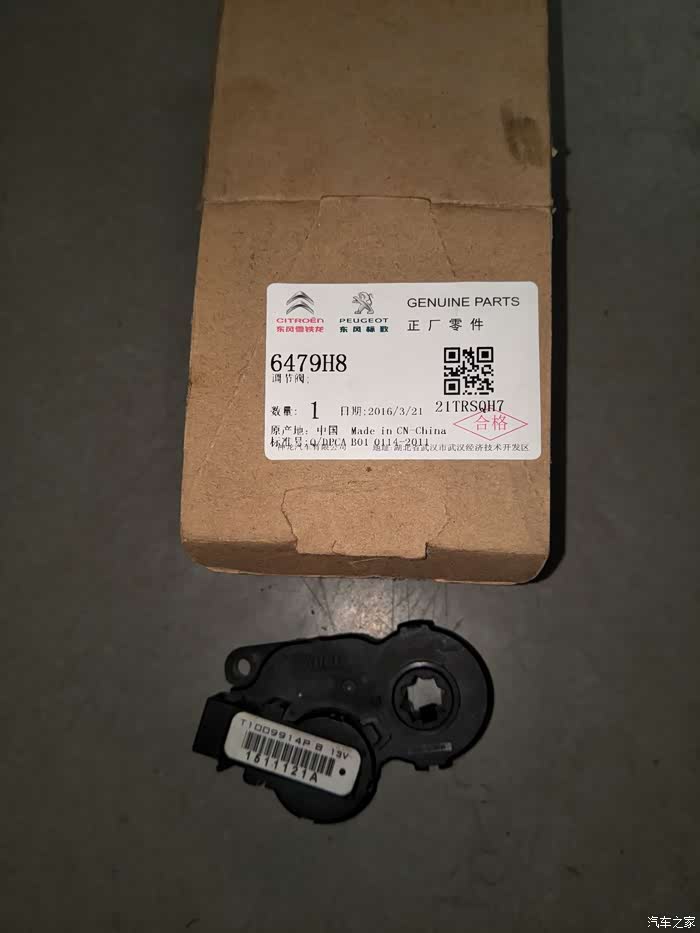

更换的调节阀

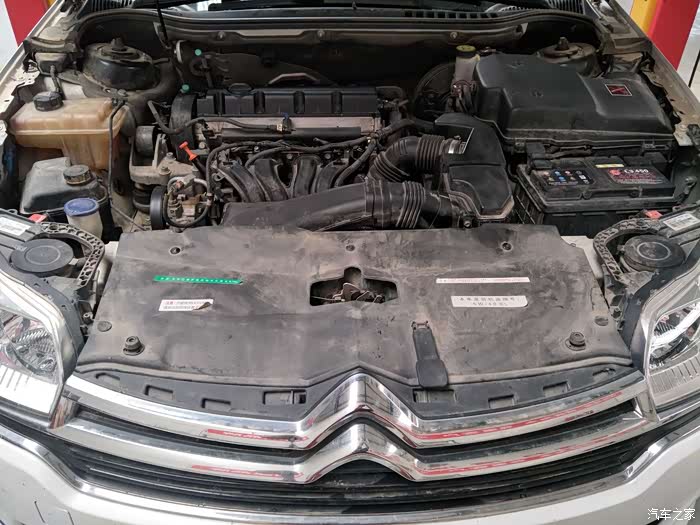

待着无聊清洁了发动机舱

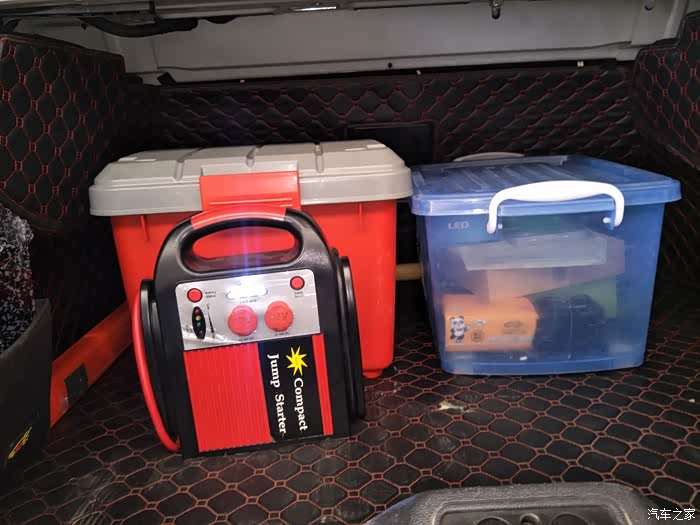

展示一下后备箱

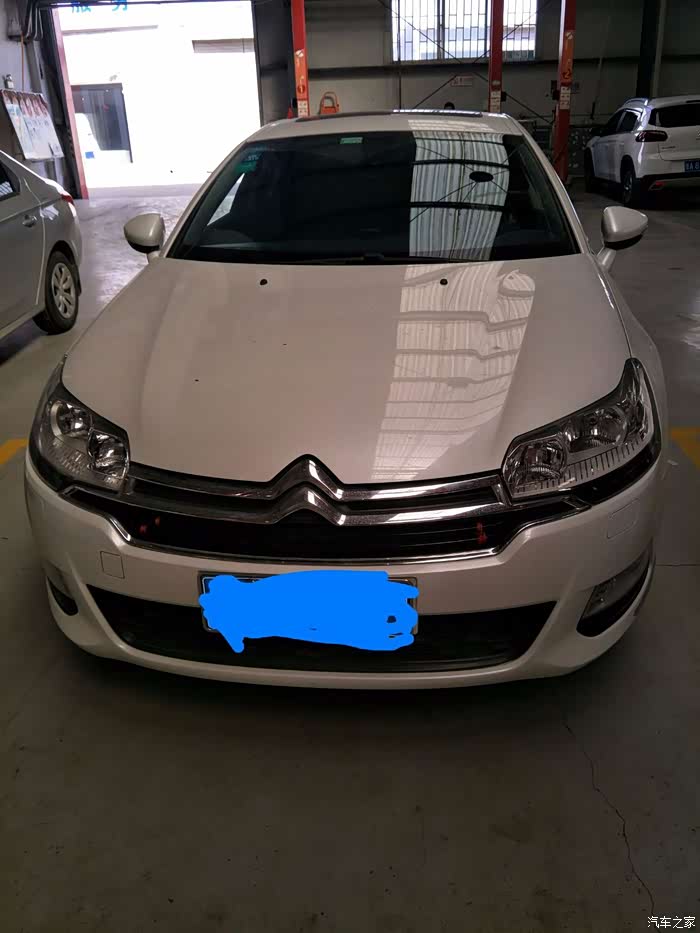

我的车车

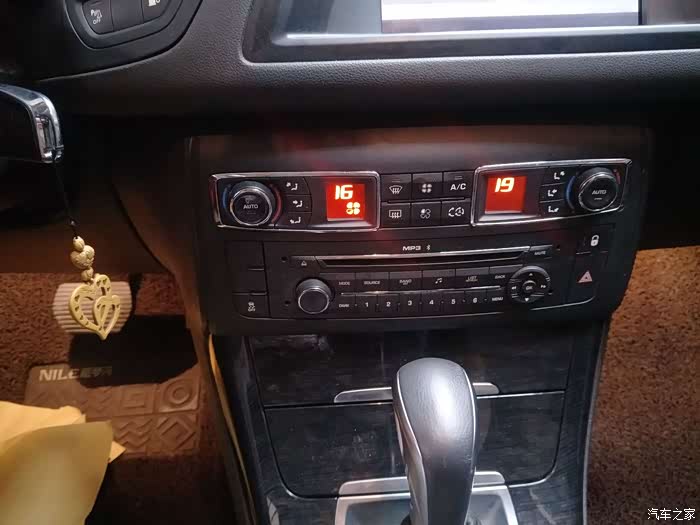

在去年冬天车子暖风出现问题了，在驾驶员侧上面不出风，不管是热风还是冷风都不出风，但脚下有风。起初怀疑是空调滤网脏了堵风的流通了，自己拆下空调滤网后还是不行，只能去4S店检查了，师傅检查发现是左侧风板调节电机不动，风无法送出，检查开关，供电都是正常的，是调节阀出问题了。师傅还给做了初始化还是修不好只能更换调节阀了，备件到时不贵，才几十元，但必须要拆了仪表台才能更换这个调节阀由于是冬天拆仪表台容易搞坏一些塑料件就没有更换，只是让师傅把风门给直接打开了，最近天热也热了，就去把调节阀给更换了，用了多半天时间，C5仪表台看者是真难拆，随便也把鼓风机拆下来用压缩空气吹干净，在鼓风机中轴处用专用酒精清洗了一下，两个师傅都累坏了，而且调节阀换上还要调试，来回搞了好几次才调整好，最后安装好路试仪表台也没有异响，C5采用双区自动空调由混风电机，配风电机，循环电机，鼓风机来实现冷，热，风向，内，外，风量和单区空调区别就是可以使得驾驶员和乘客可以分别设置，自动改变气流和送风分配，以尽快达到所要求的气温指令。
