【17款嘉旅】 自己动手安装行车记录+简单的手机支架。
看图说话~~~
看图说话~~~

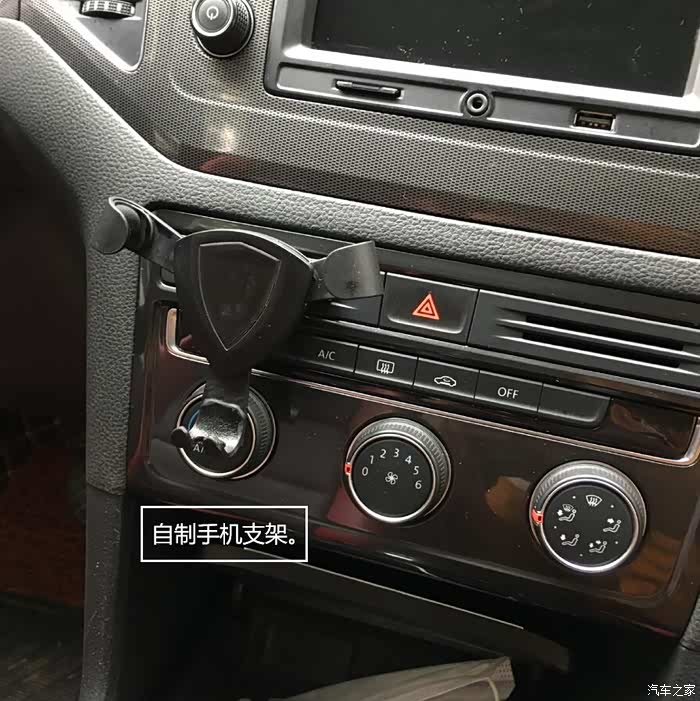

自制简单的手机支架上场。

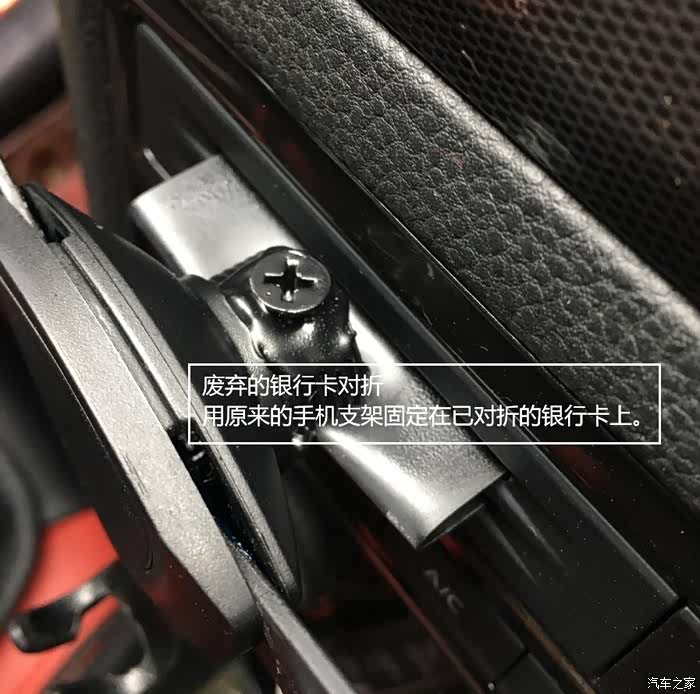

废弃的银行卡对折。
用原先有的手机支架，螺丝固定在已经对折的银行卡上。
用原先有的手机支架，螺丝固定在已经对折的银行卡上。
最近一直在关注路上有的高尔夫嘉旅。

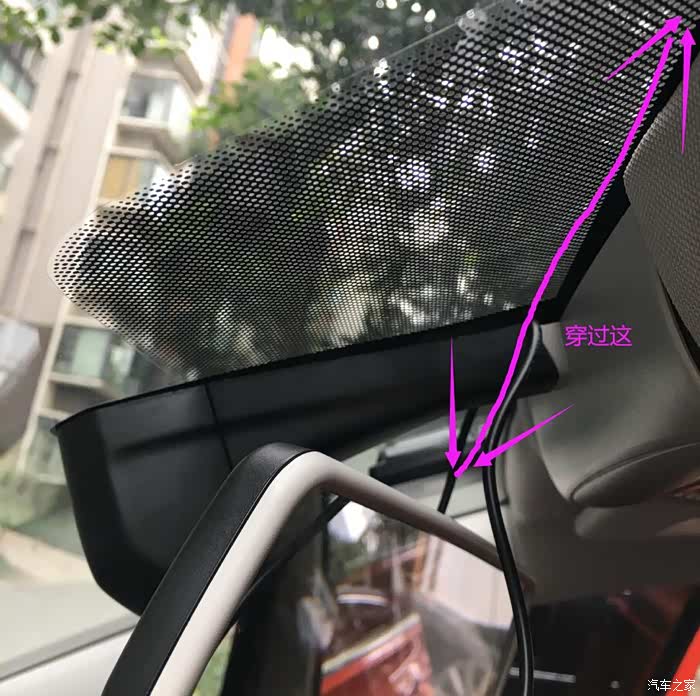

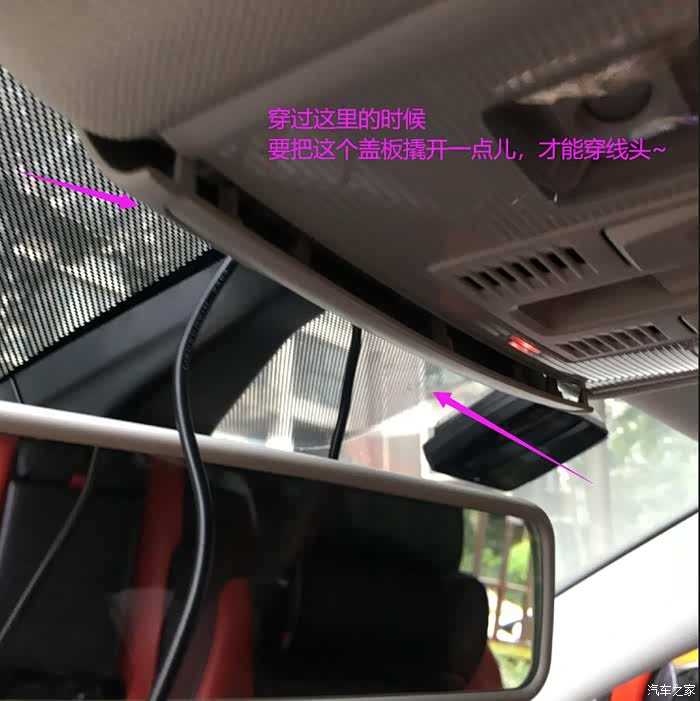

由于我是将行车记录仪安装在副驾这边 ，所以要穿过这里。
穿过去的时候，要将这块盖板翘起来，否则很难穿过去线束的一个头子。

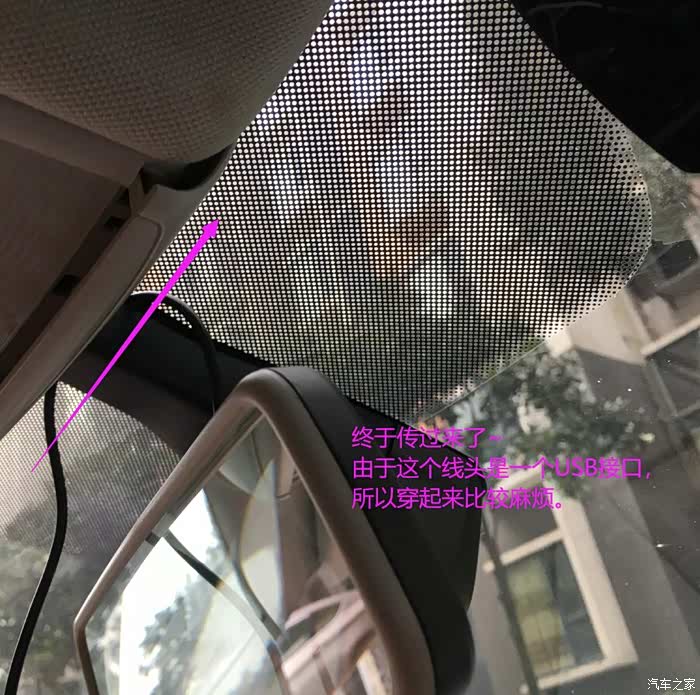

由于这个线头是一个USB头子，所以穿起来比较麻烦，耐心点儿。
注意看图，我是从这个盖板下面穿过来的，所以就能完美的走线~~~

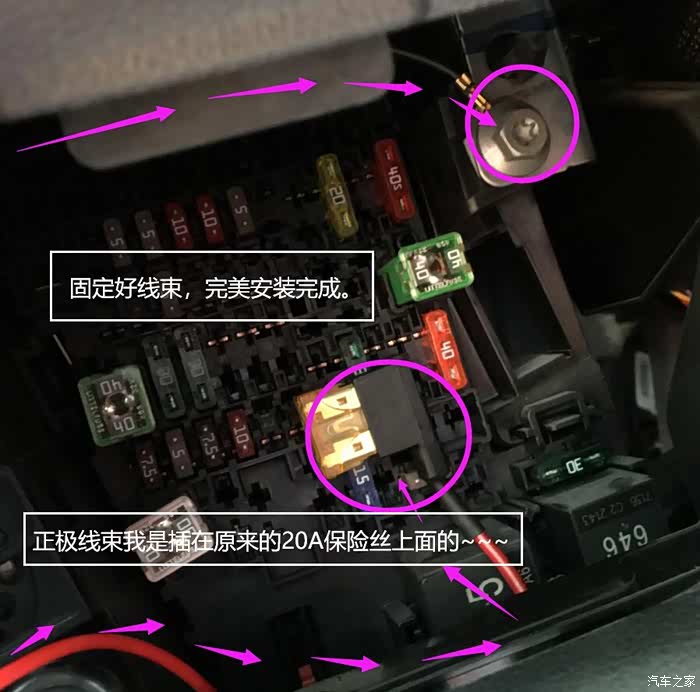

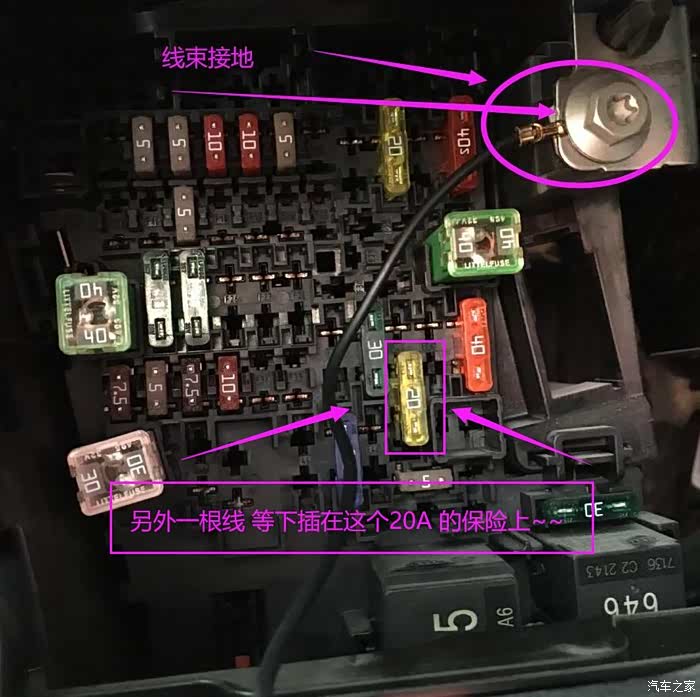

开始接线；我是将正极 接在20A的保险丝上面的~~

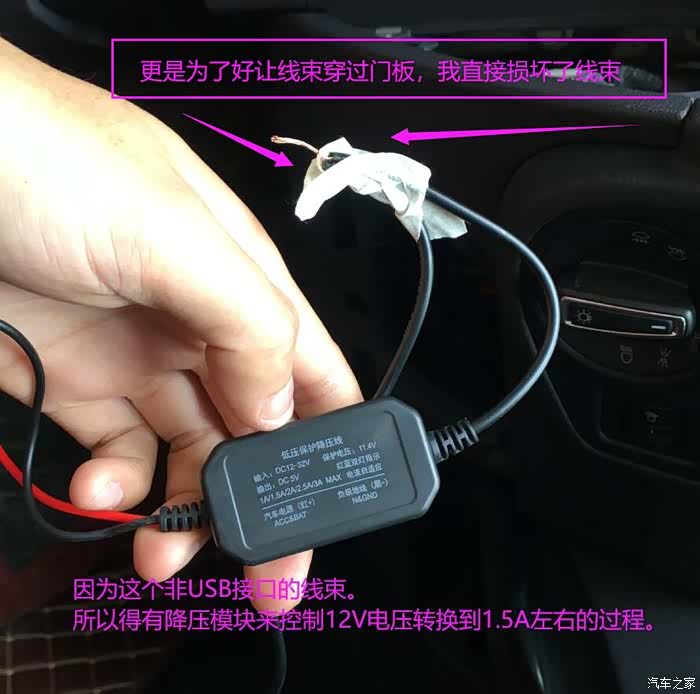

因为要穿过门板旁边的盖板 不得已损坏线束。

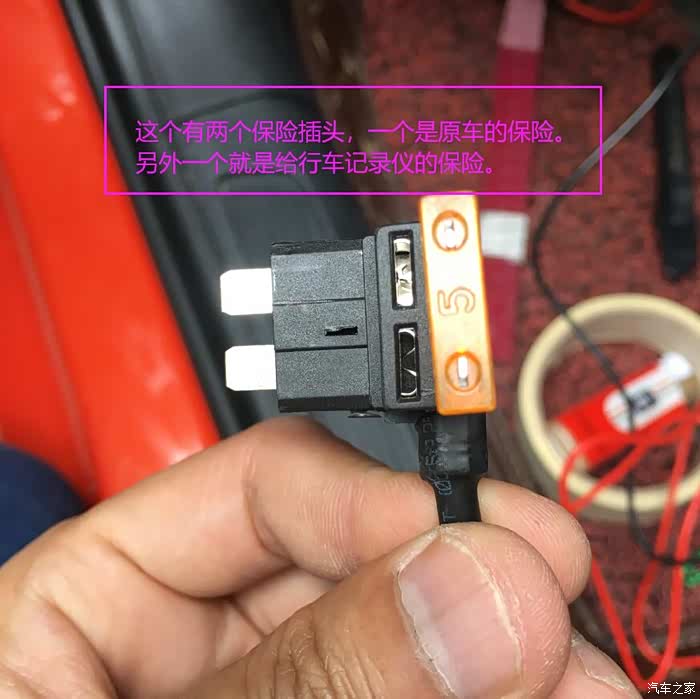

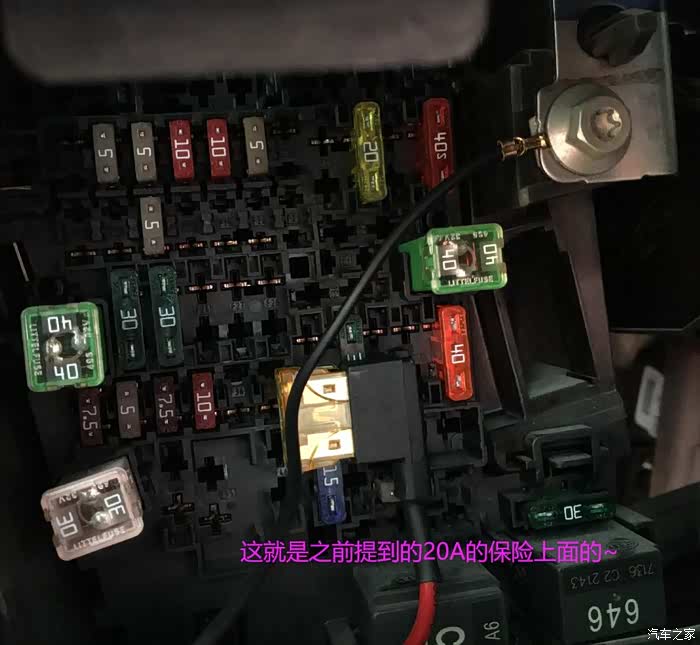

这个插头有两个保险丝接口，下面这个是原车的保险丝，上面这个就是给行车记录的。

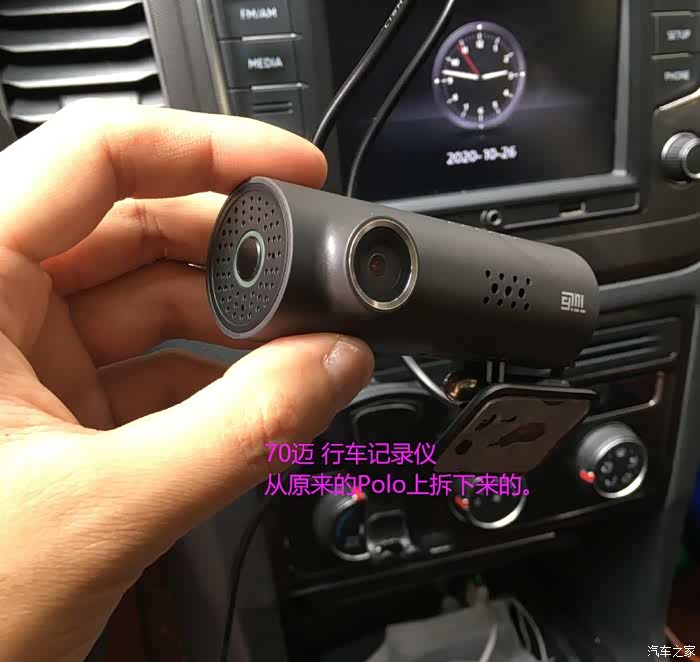

我原先从POLO上拆下来的70迈 行车记录仪，质量还不错~ 还能继续用。

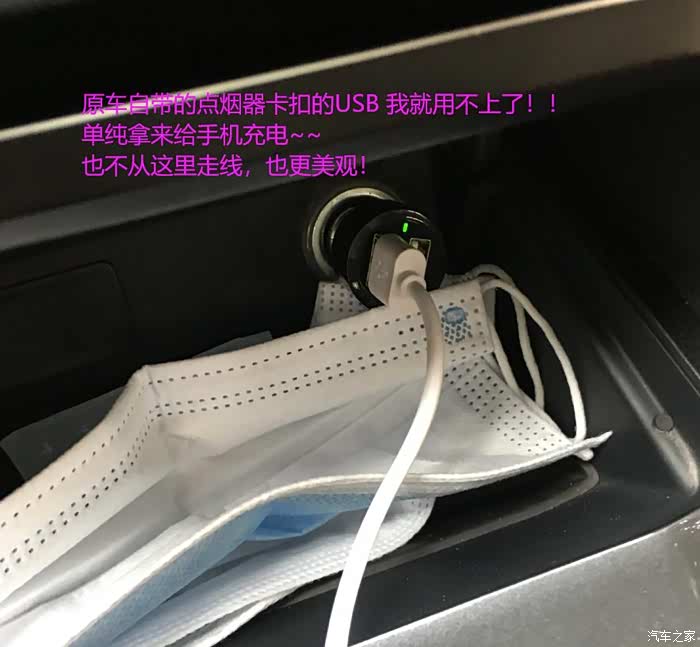

原车的USB接口就只能用来给手机充电啦~~ 还能完美的走线。
完整的接线图，行车记录仪是直接插在原来的20号保险丝上面的。

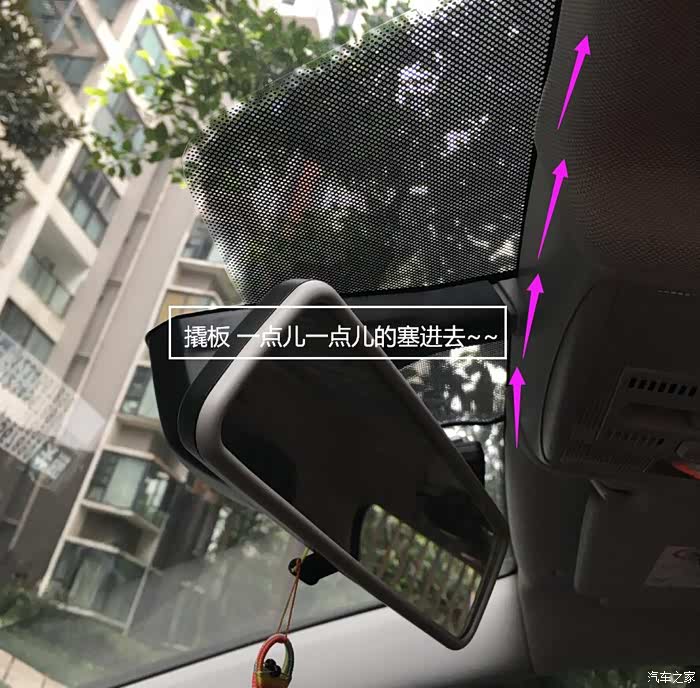

线路布局。撬板一点一点的塞进去~~~

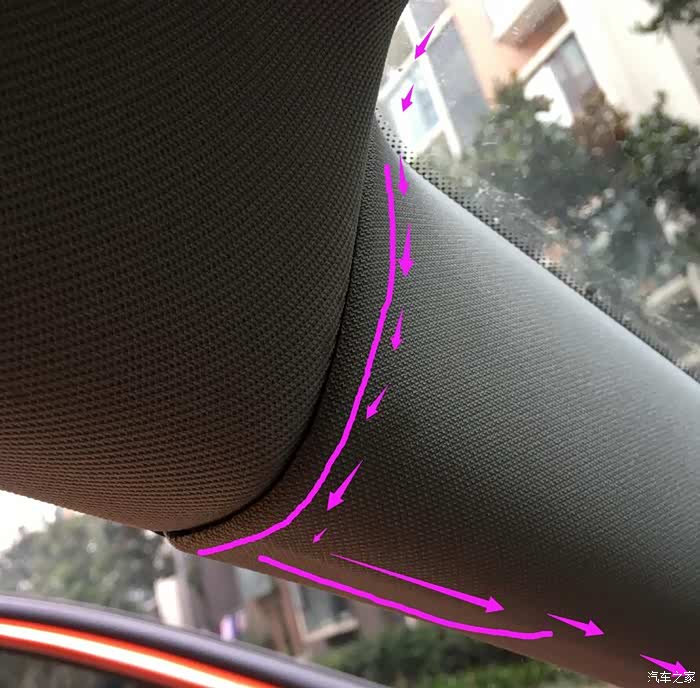

A柱的接口，撬开一点儿缝隙 将线束 塞进去。

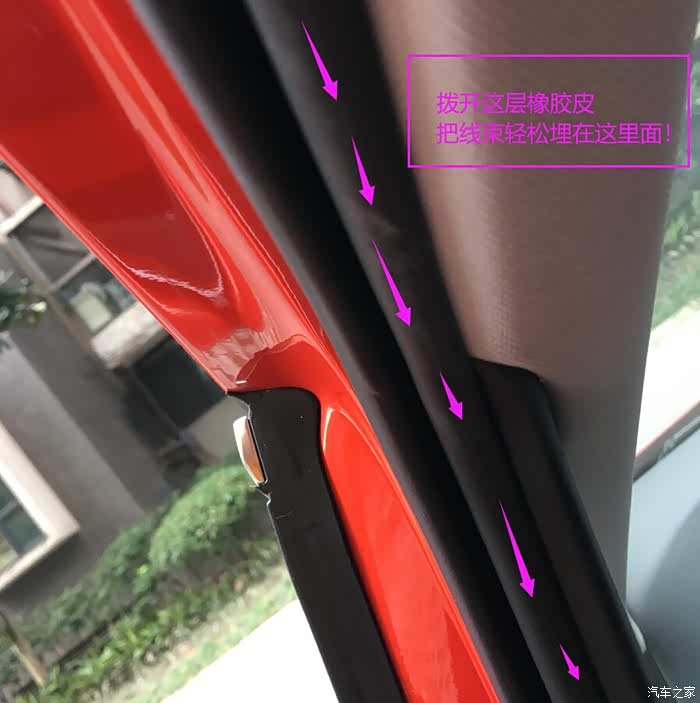

往下延伸，沿着门框橡胶条往下，直接将线束轻松塞紧橡胶皮。

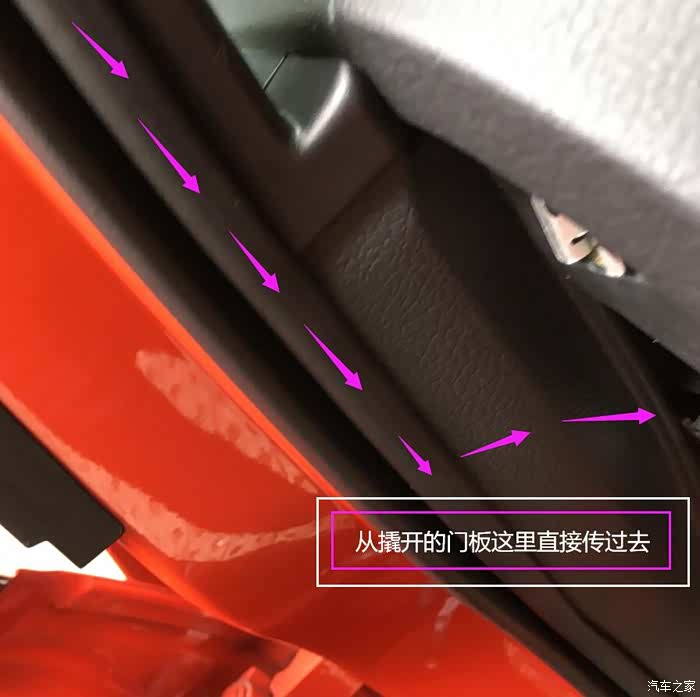

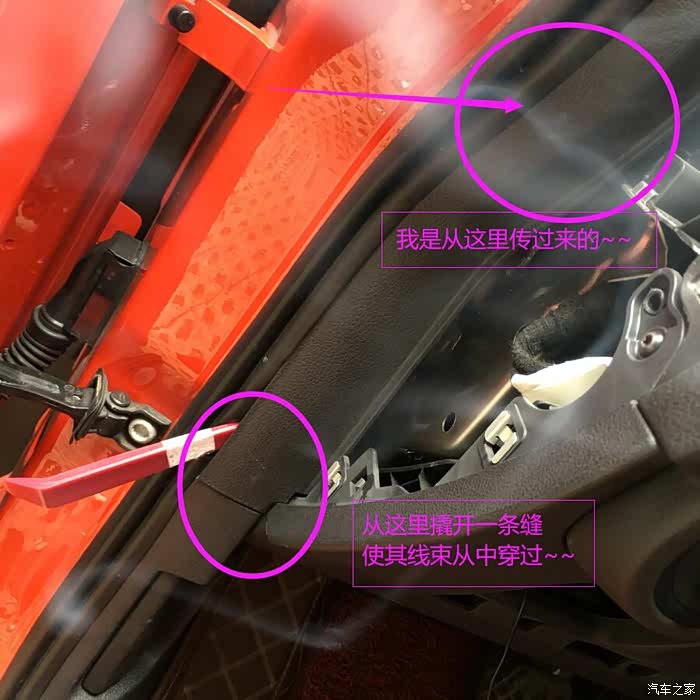

然后从这里 撬开盖板，使其线束传过去~~~

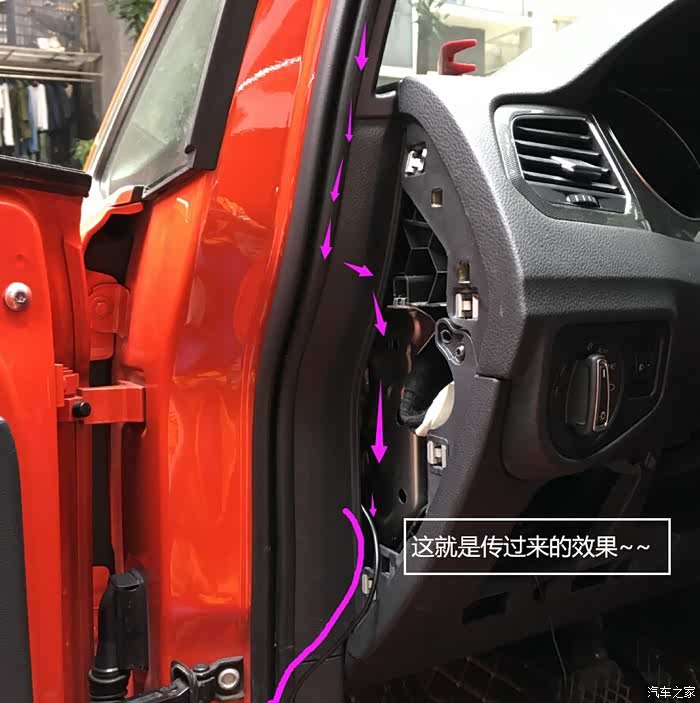

完美走线。记得要穿过这个黑色的盖板。

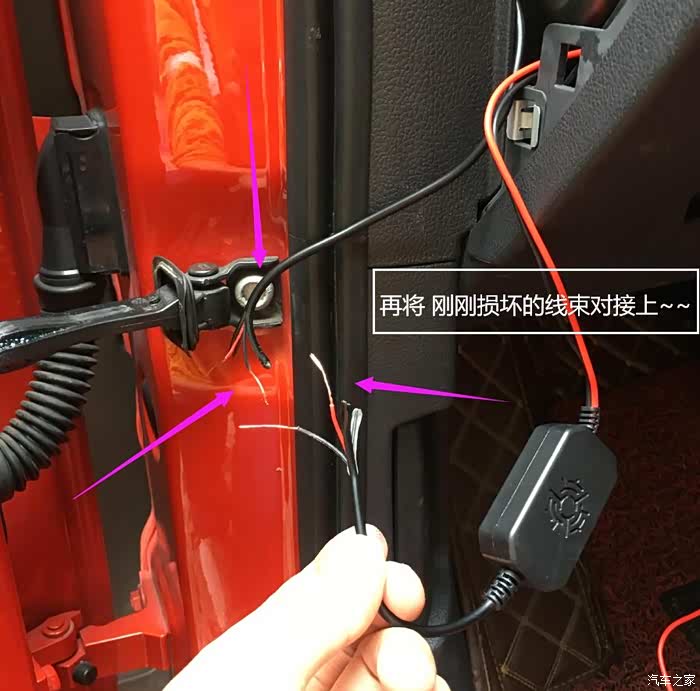

接好之前损坏的线束。

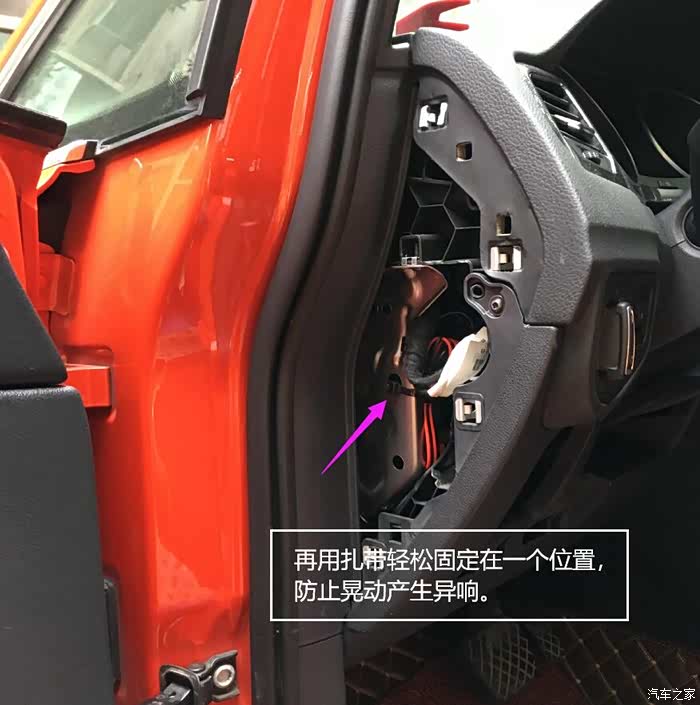

再用扎带将多余长度的线束一起捆绑在架子上，避免后期摇晃带来的异响。
再次确认线束的链接。

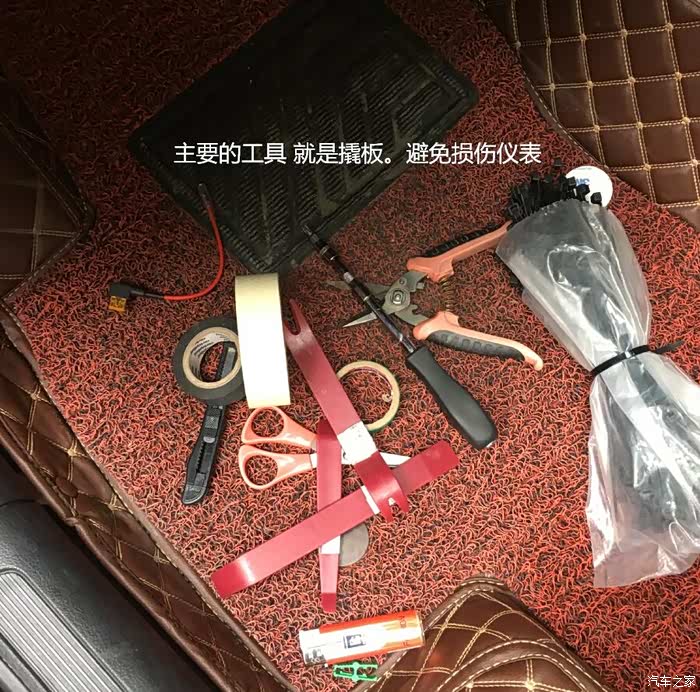

一些工具。主要就是撬板，也是为了更好的保护各种面板受损。

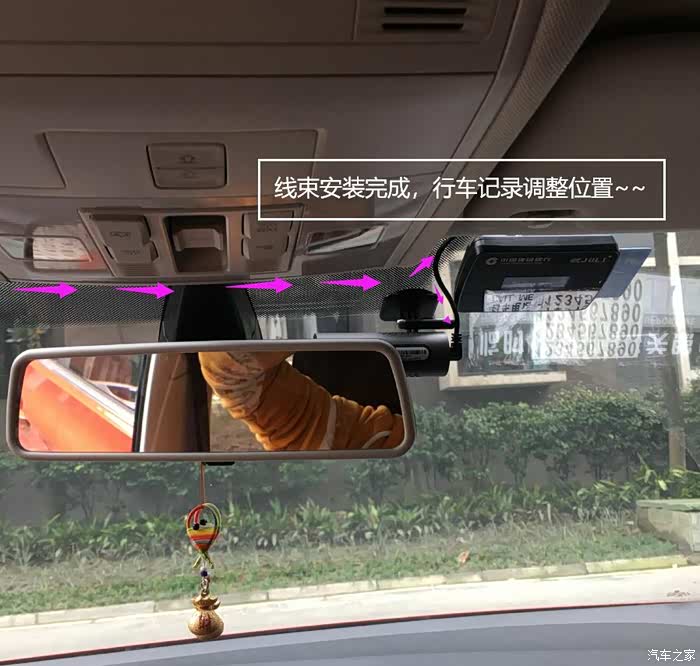

走线完成，调整行车记录仪的视角。

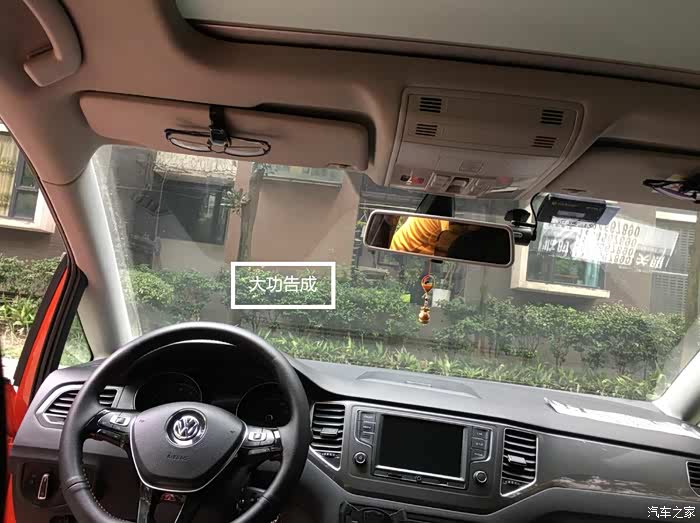

大功告成。
