![](http://www.autoimg.cn/album/2013/3/21/500_7b18ff9c-1ff7-4c7f-afef-6184c8246b8b.jpg)

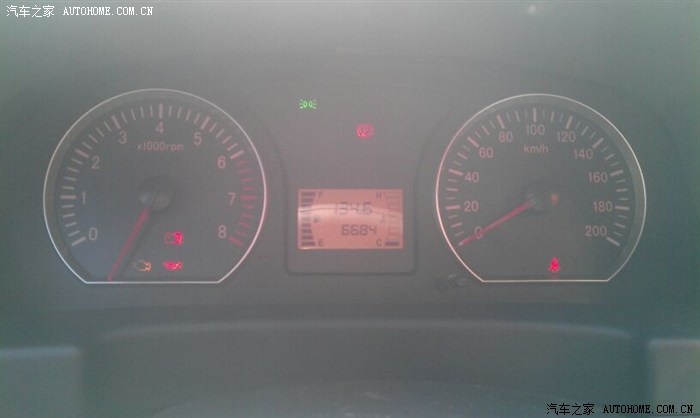

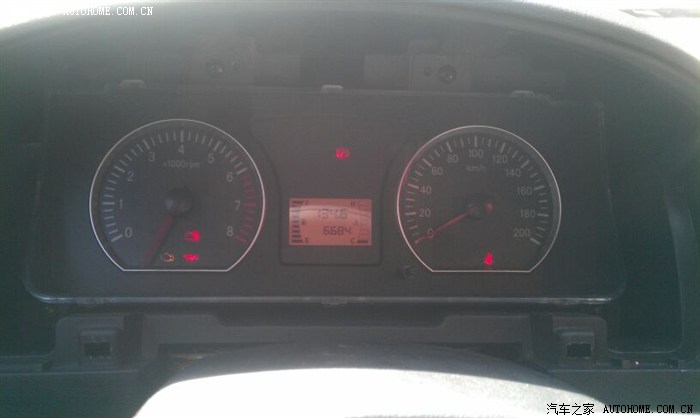

大家看看原车的橙色,太难看了。下面拆它
![](http://www.autoimg.cn/album/2013/3/21/500_76424227-afc8-4aaa-bbca-608f49489727.jpg)
拆就不多说了,一个人直接看图吧!

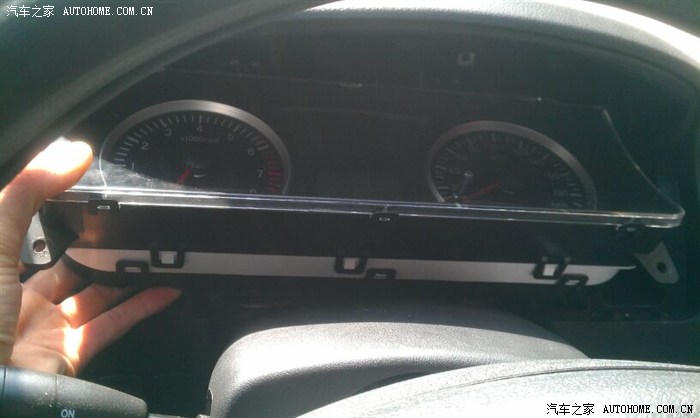

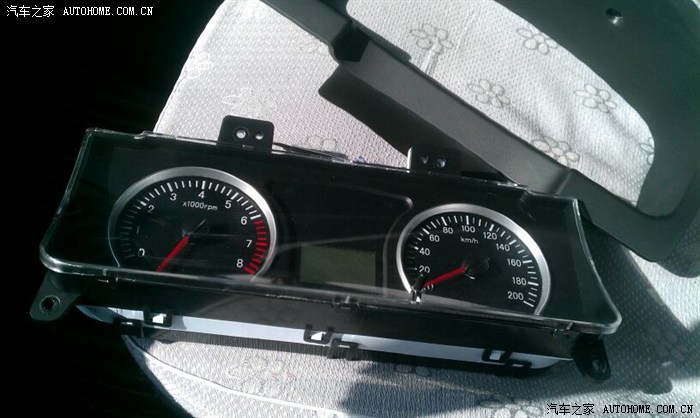

这四个螺丝拆了往外拿

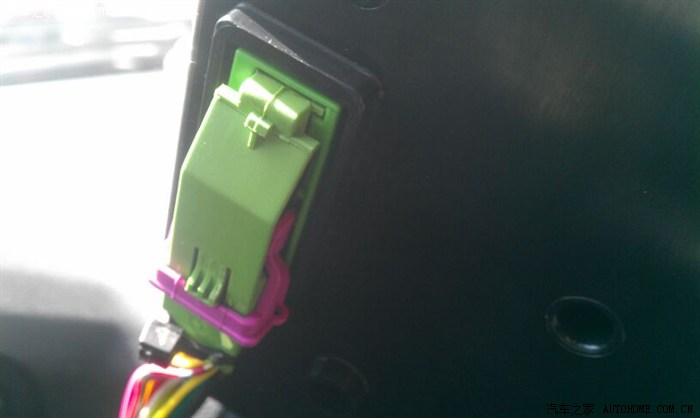

看到了,就这一个插口
把红色的往外提,自动弹出

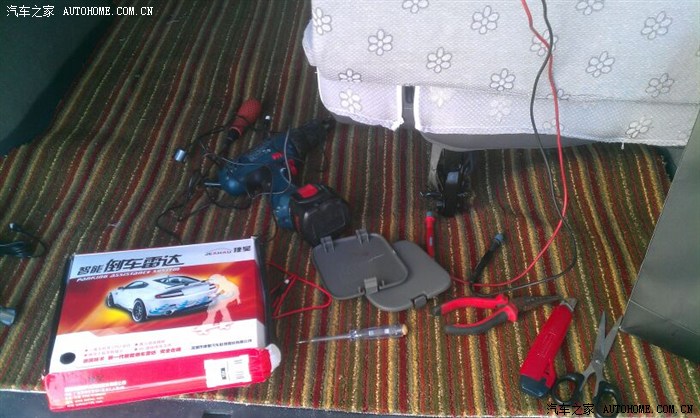

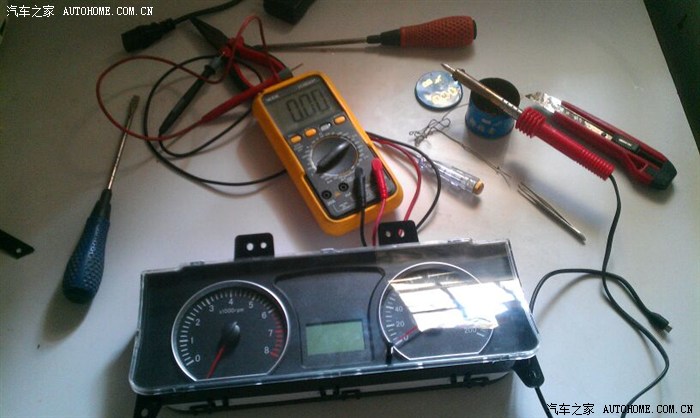

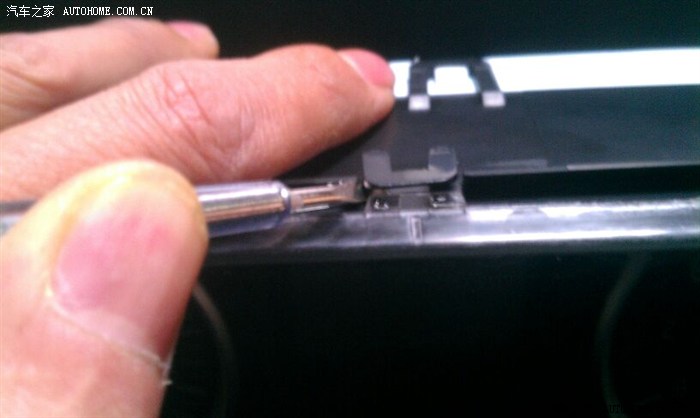

准备好工具
开拆
![](http://www.autoimg.cn/album/2013/3/21/500_7a58b24e-4328-4b78-bfae-fe156506f03d.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_c15644f2-3823-4412-82eb-ac4495163ba3.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_27caf5b9-3e4b-432c-a6a0-b5a63dcd0340.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_f4956e50-1f0e-492b-99a0-03cc33753385.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_cd1a89e5-edc7-4f24-a89b-5f1d625ba7af.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_4fe6044c-6b40-4463-9930-224dbef0409a.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_ad6d4add-33bf-4853-961b-077ea59e8837.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_87354fab-cfeb-4434-b10f-5a28a1cc6e0c.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_9b5cf05a-700c-4389-962a-9ff2d789f185.jpg)
指针慢慢向左转,就能拔出来
![](http://www.autoimg.cn/album/2013/3/21/500_b6447b40-f544-4bf6-9bd6-af96cfbbc4c9.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_cf47ec46-daff-492c-8702-a380444db1ba.jpg)

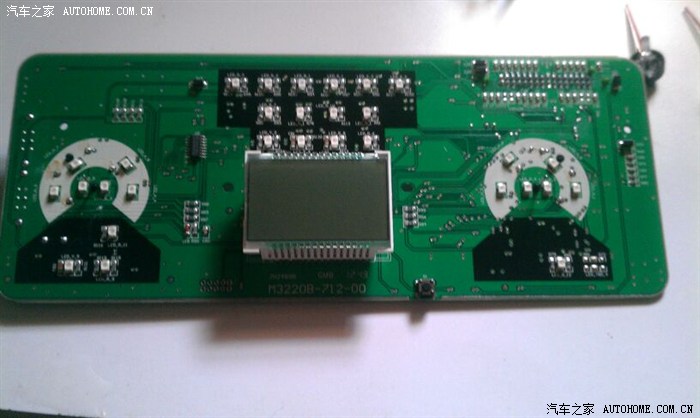

就是这块板了,指针各是2颗红色的,周围4颗橙色的,把4个换白色的,指针2颗蓝色的,开焊

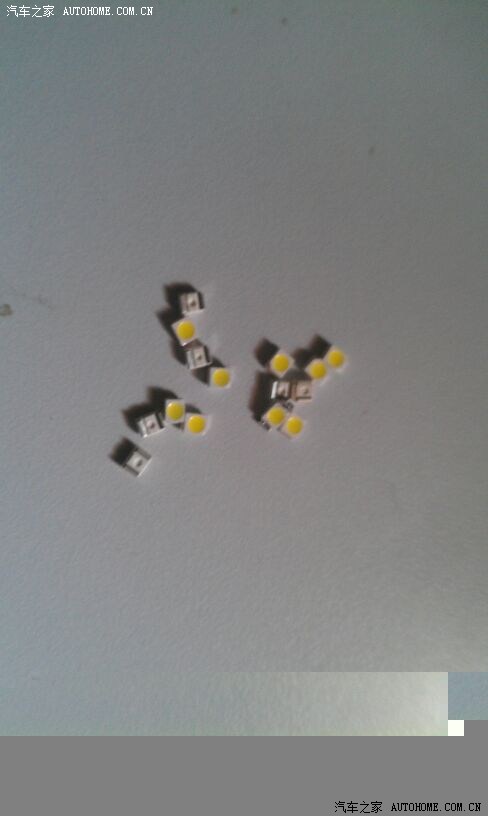

这是我找的LED白色
看,这是红色的
这个就是橙色的,用万用表找颜色

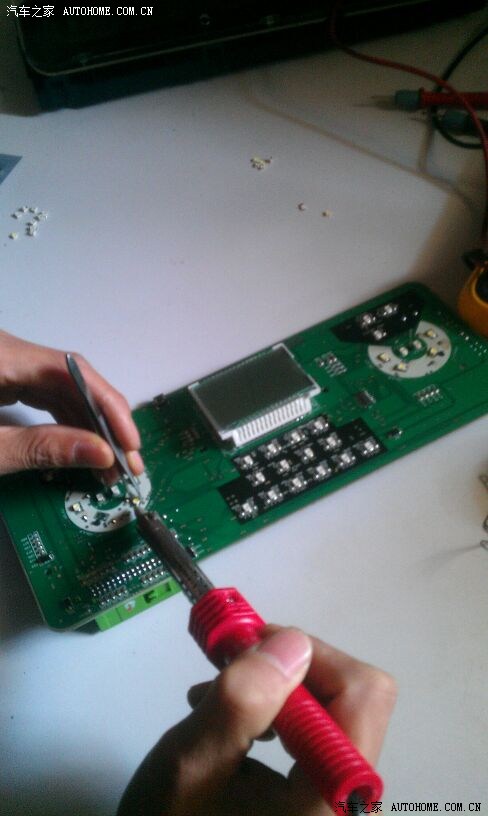

先焊颗试试
这是背面

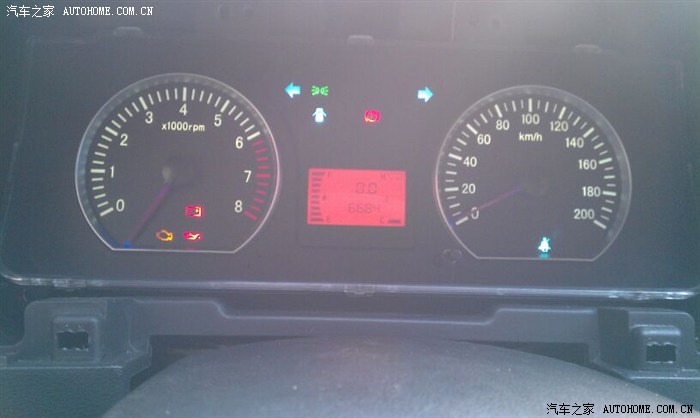

自己需要的颜色换好了,大家自己看看换了哪些吧!
看到了吗?用了8颗白色绥转速表,公里表各4颗,指针4颗,各2颗,蓝色的。在就是转向灯冰蓝色还有安全带提示,车门。
![](http://www.autoimg.cn/album/2013/3/21/500_48054eba-604c-4eed-8e6a-7ac51582a838.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_168f80dc-2508-475c-aac7-28d2c3714564.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_3d34f136-112d-4d86-84dc-98095fde0d22.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_32dac6be-c30b-4fb8-892c-e6c14dc75d8d.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_eea65f37-b6a7-4e32-b0ec-fd31eda6d43c.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_13d902d1-44f5-43e4-a185-81b97831cb45.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_c009a8c2-dbee-4d38-a51a-cdd9937a364c.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_0c7ac9e0-be80-48dd-af68-4c8802e126fa.jpg)

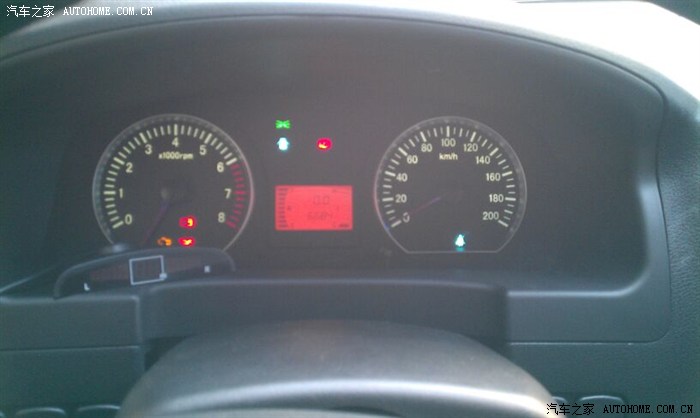

晚上再拍吧!效果会更好哦。 再提醒LED要分清楚+-极哦。下面装倒车雷达
TB50元,
![](http://www.autoimg.cn/album/2013/3/21/500_dd65b647-8543-4b89-a7fa-09b27ae3b51a.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_e24e0aa8-3082-4fba-836a-c19da6329aa2.jpg)

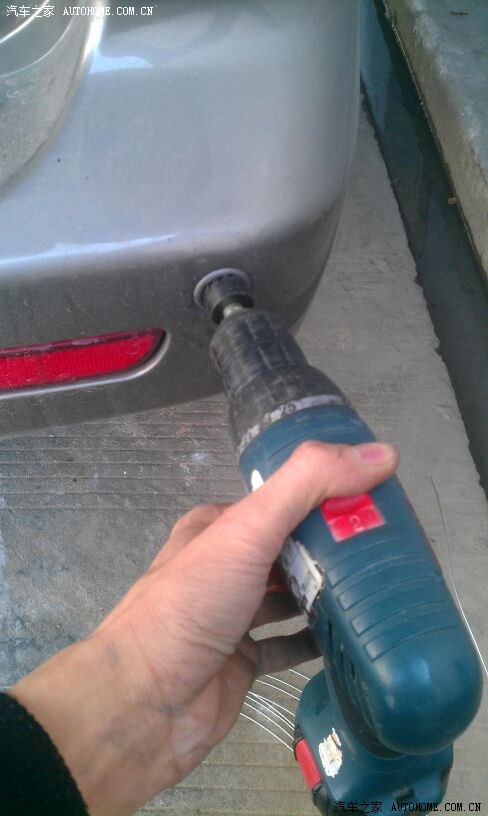

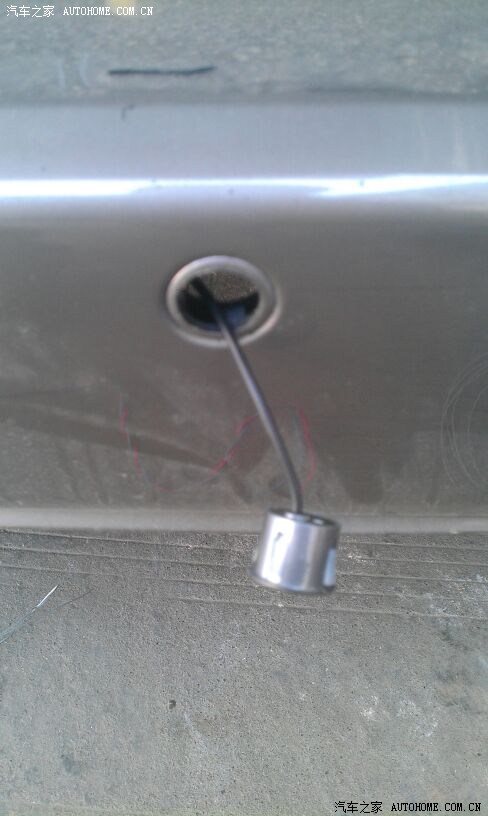

开孔中
![](http://www.autoimg.cn/album/2013/3/21/500_8b00776b-21e4-4041-9b9b-02b0ec981eb6.jpg)
要装正哦,背面有up方向的

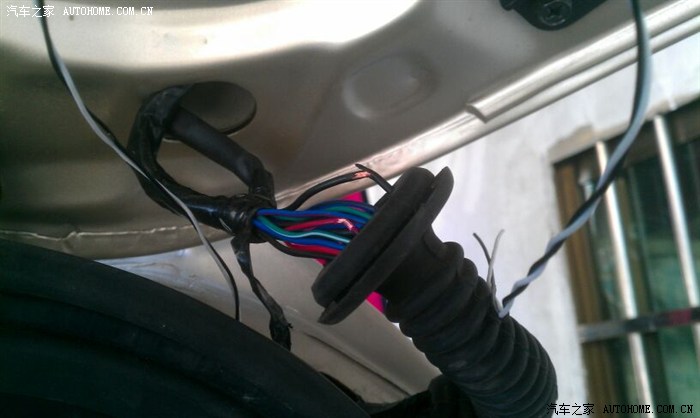

这里找倒车灯电源红蓝的+黑色的—
![](http://www.autoimg.cn/album/2013/3/21/500_ea1c6fc5-7d6b-4472-ae82-cb9b2cb7512d.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_c868de6e-df3e-4c9c-b094-c4312a734329.jpg)
这张看的清楚吧!
![](http://www.autoimg.cn/album/2013/3/21/500_34dea8a7-a432-44f1-bb61-f04244b4f19e.jpg)
主机放这里,插上4个碳头,电源,显示器,

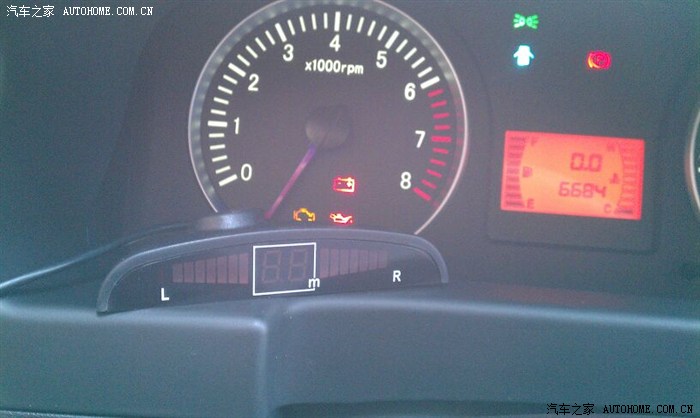

这个是显示器,语音的。走线间单,从地毯下面走就行了,一个人确实不好拍,就没拍。 倒车雷达很简单,只需将倒是灯电源接好就行了,别的线头直接按图插好就OK啦! 大家看了多多指教 ![](http://www.autoimg.cn/album/2013/3/21/500_aa4bab01-091d-4735-8ad1-9f6817517439.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_ecdae2c9-55f3-41d2-9d9b-7056347771e9.jpg)
![](http://www.autoimg.cn/album/2013/3/21/500_aa4bab01-091d-4735-8ad1-9f6817517439.jpg)
