将就了几年的原厂颗粒屏和辣鸡第三方导航，这回有缘终于实现最接近原厂风格的无线carplay

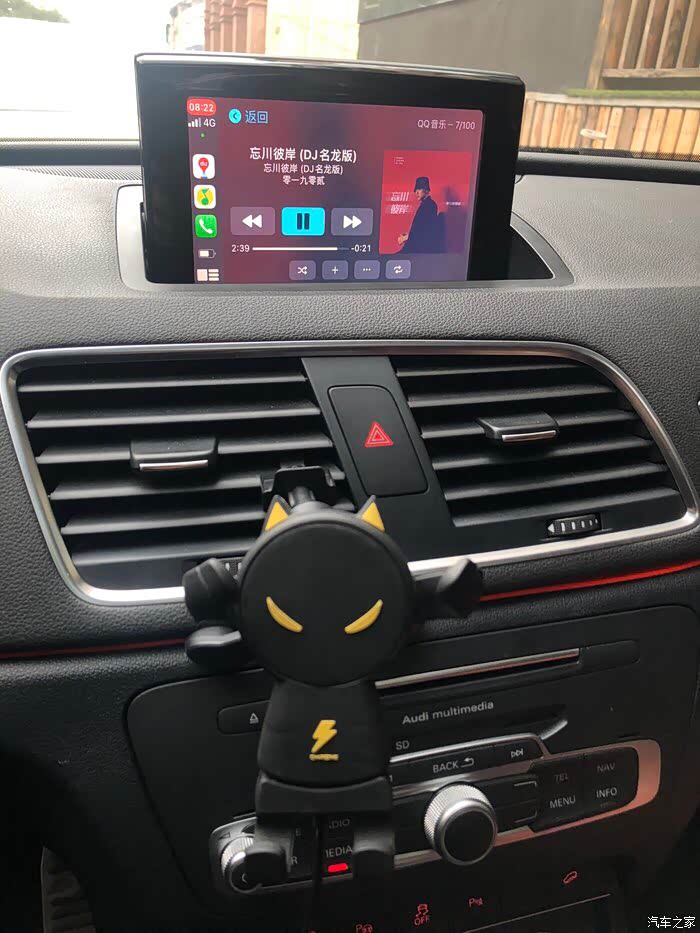

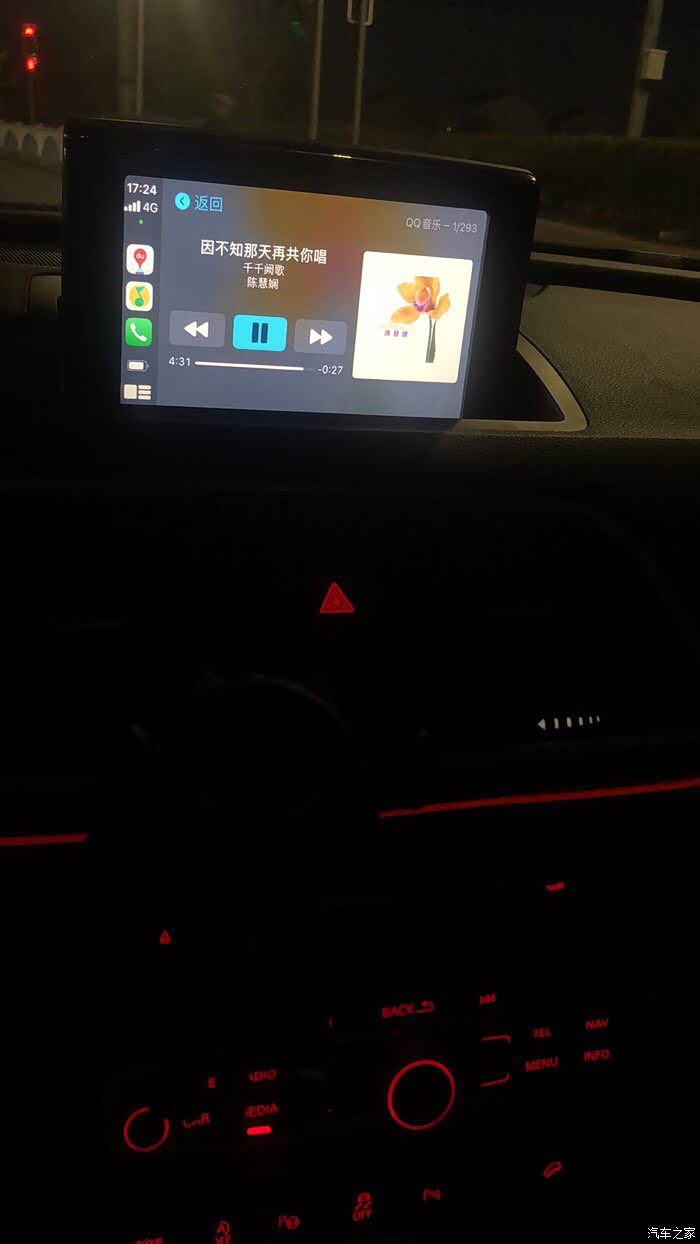

效果图1

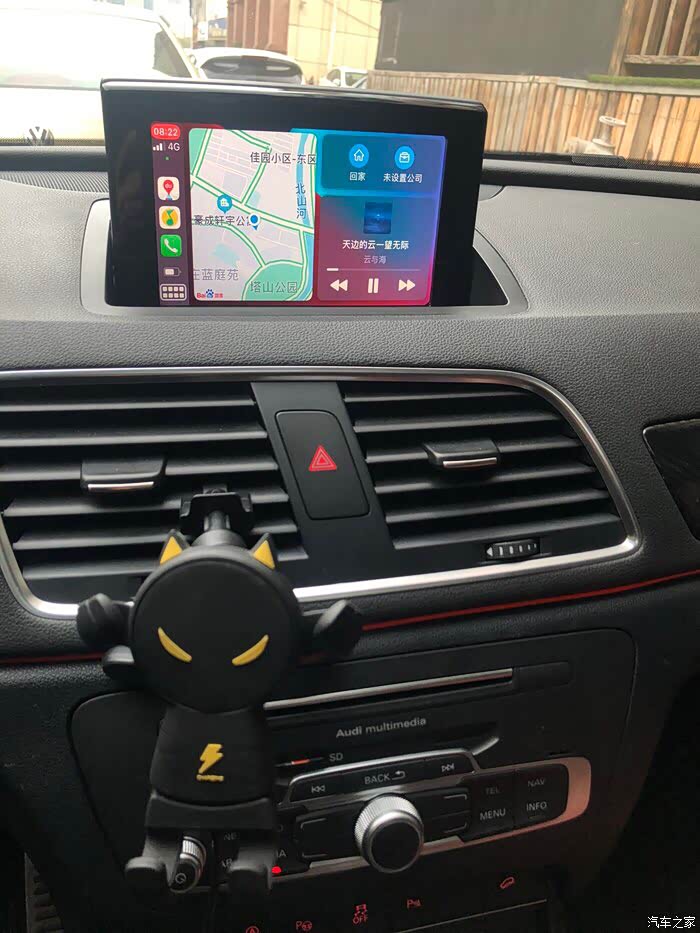

效果图2
效果图3
不多说了，开始准备

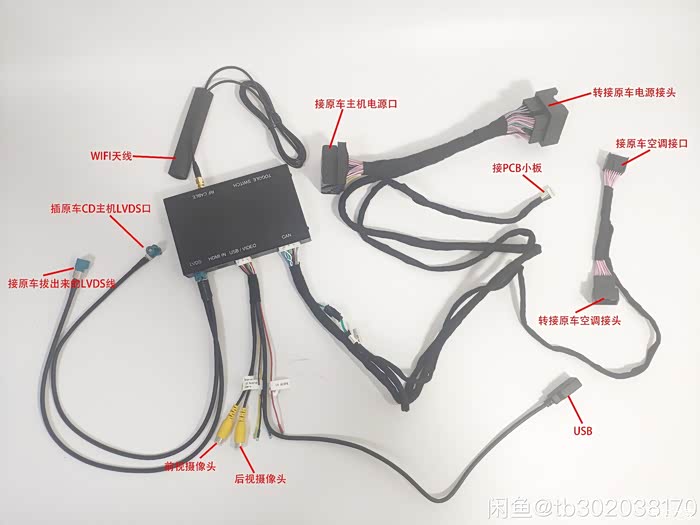

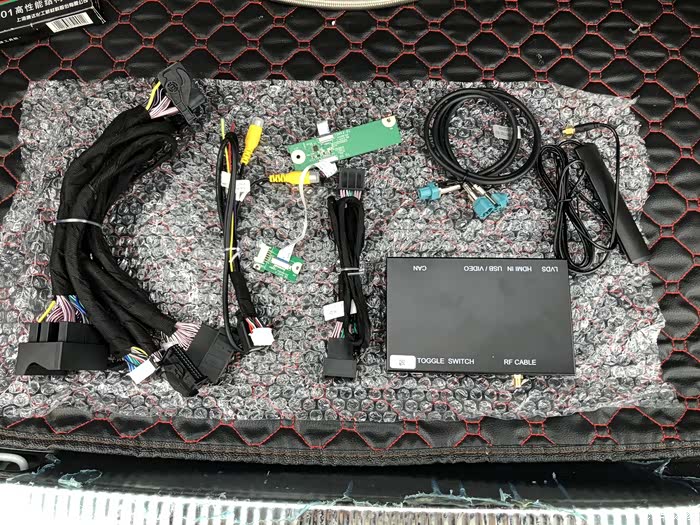

无线carplay模块到货，右上角的就是无线天线

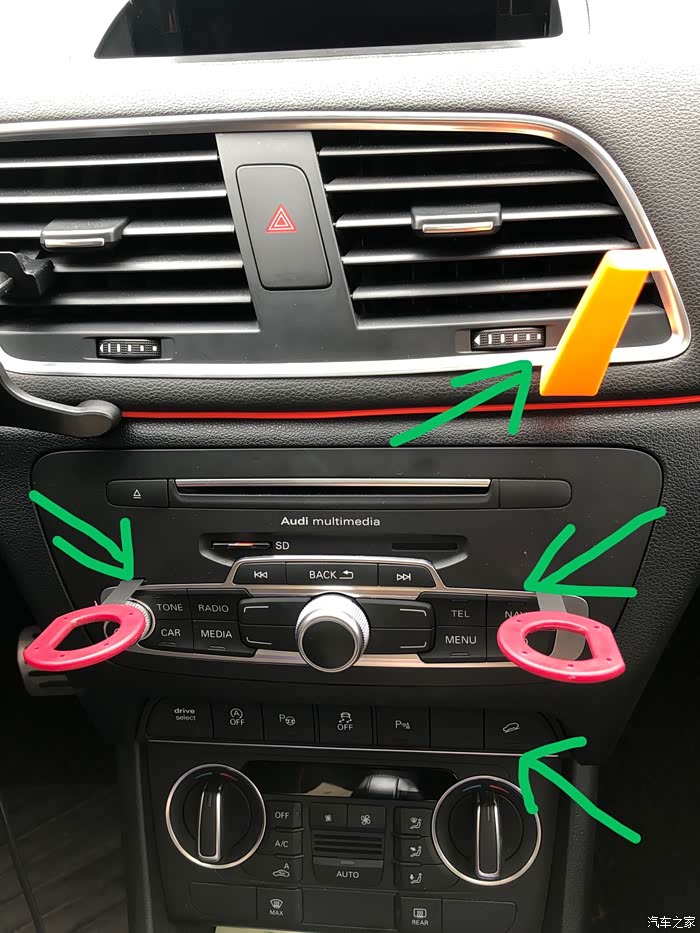

从箭头方向下手

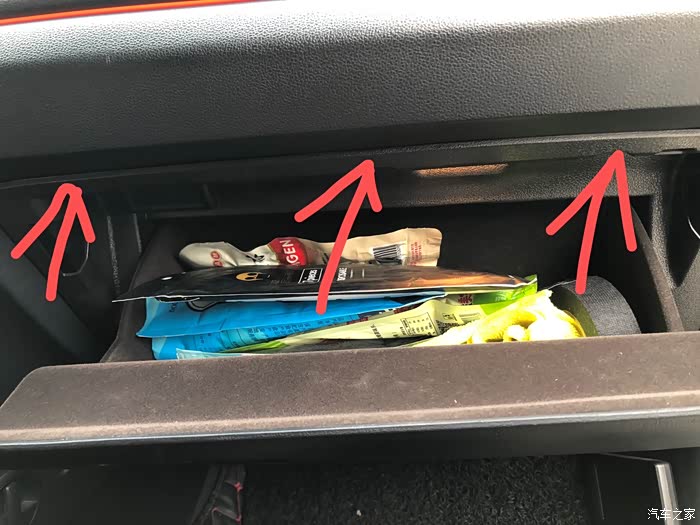

手套箱里面3颗螺丝

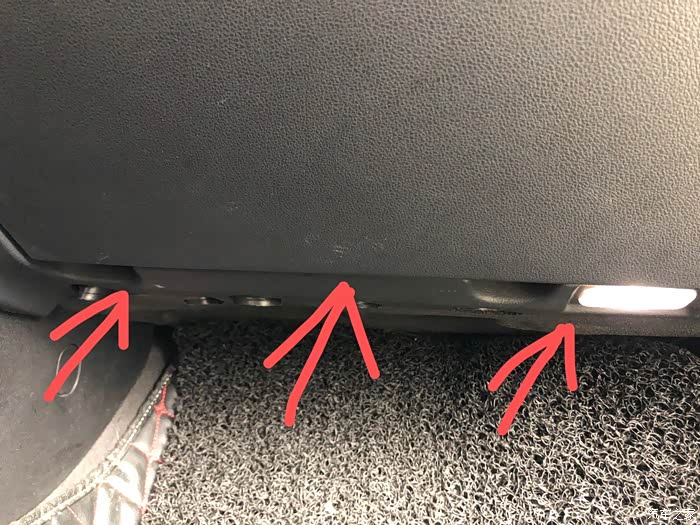

手套箱下面3颗螺丝

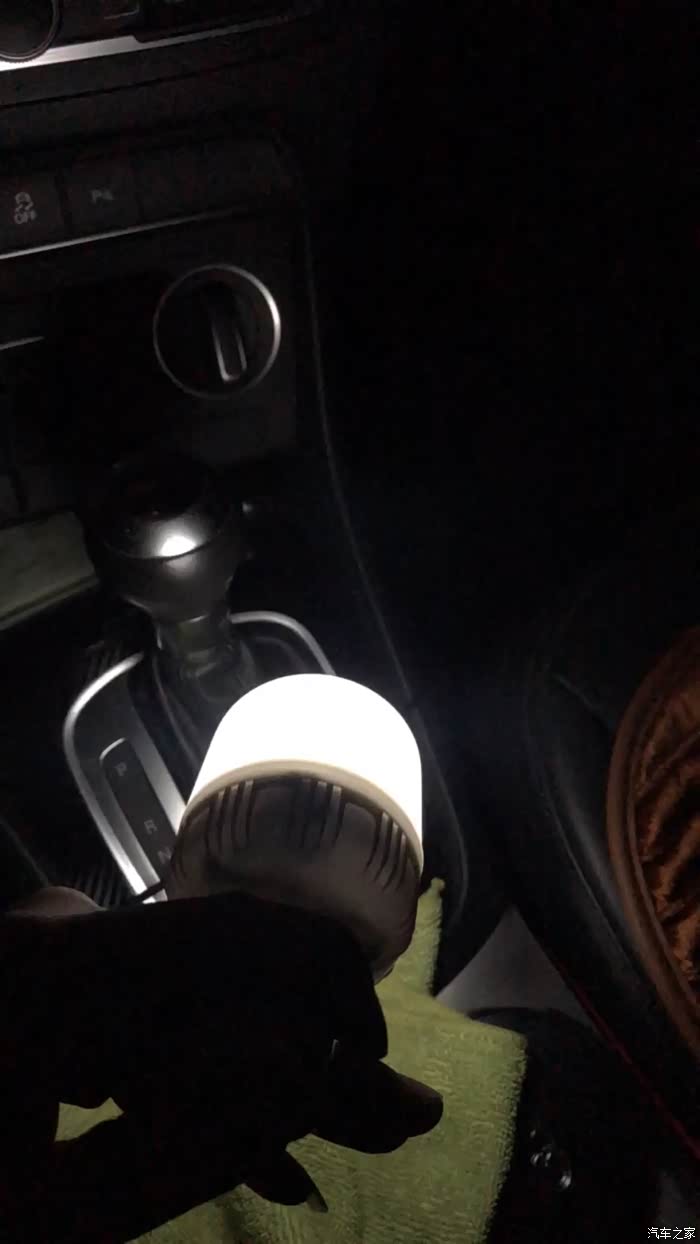

中途有事 晚上回来再拆

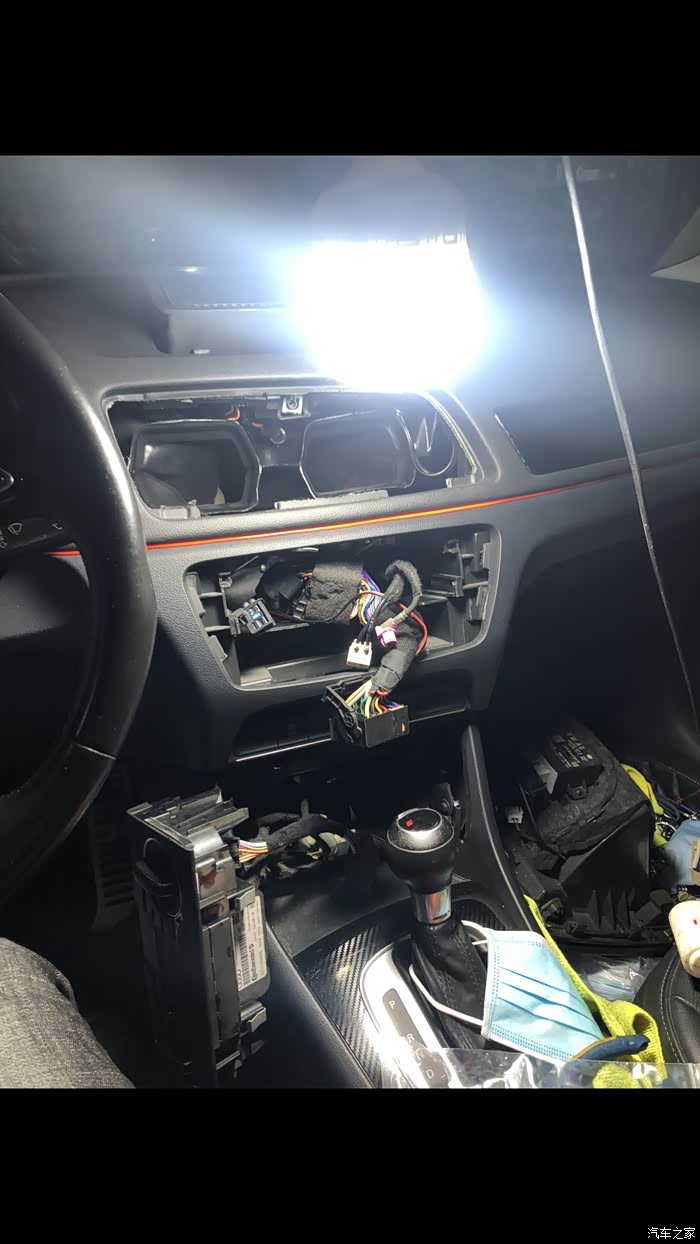

一口气拆完
图10：对照carplay厂家图片 对插

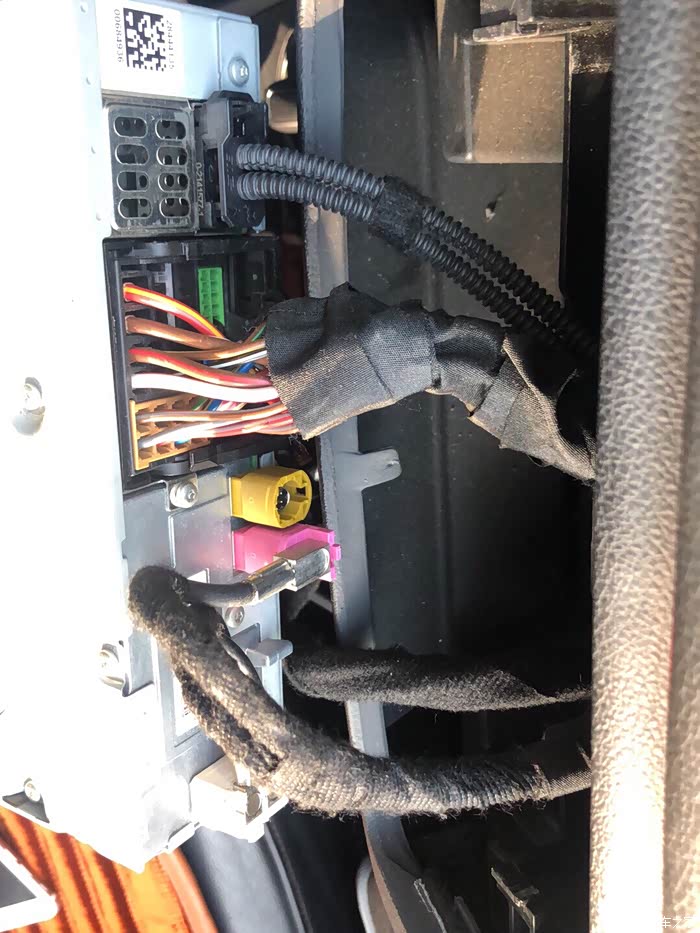

红色lvds线等会转接图10上lvds线，黑色方行插头转接图7上的
空调面板此插头转接图10指示接口

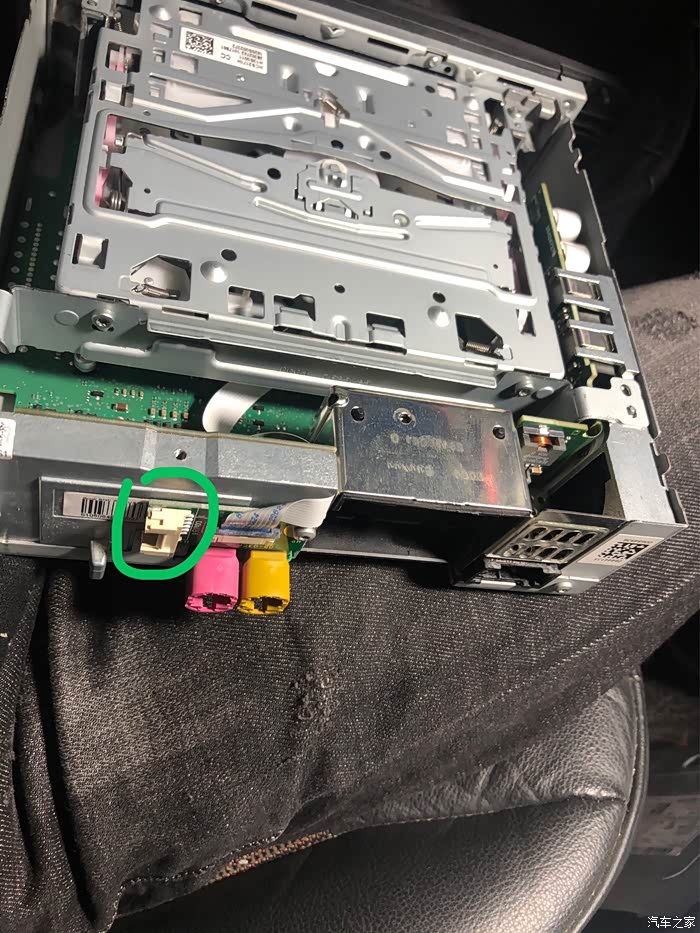

接图10白色小插头

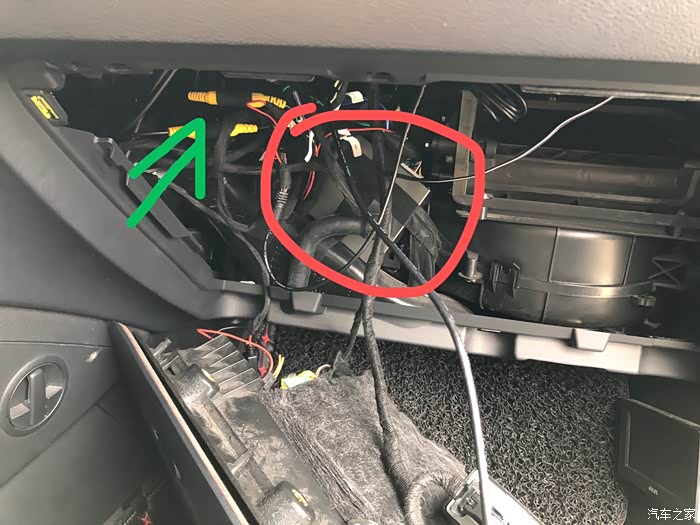

插好后 carplay盒子放在这个空档里刚好，绿色是倒车视频线对插后视摄像头莲花头
完工
因为是低配主机，所以原车mmi界面只能这样将就，不过平时我们基本用不到这界面，车子发动自动记忆carplay界面了
如果想mmi界面也完美的话有个广州车友卖整套5k+没什么意思，我这套带屏幕下来也就2k+
