原厂8寸中控
2.5人机模块

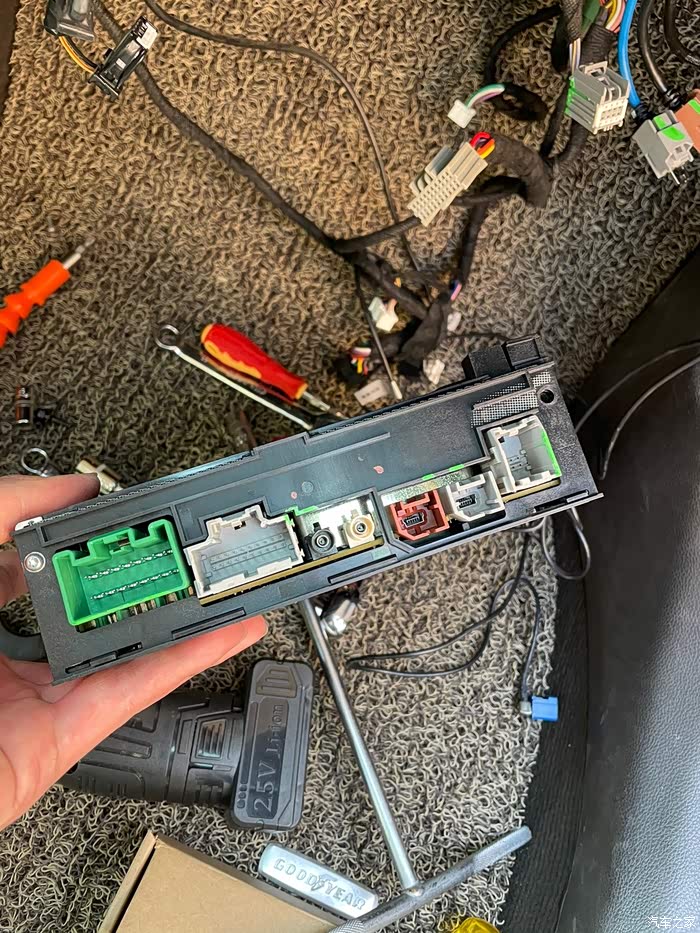

高配收音机模块
线束
拆下原厂收音机模块
已经拆下

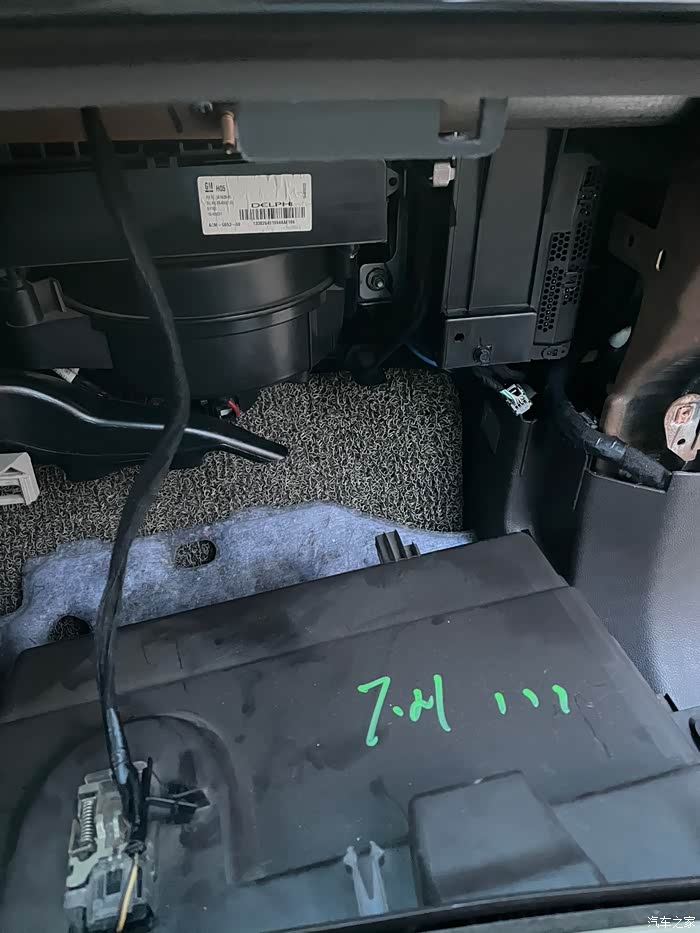

走线
把线用铁丝走到保险盒
这里拆的时候用手按进去地垫 有点挡
原车收音机模块

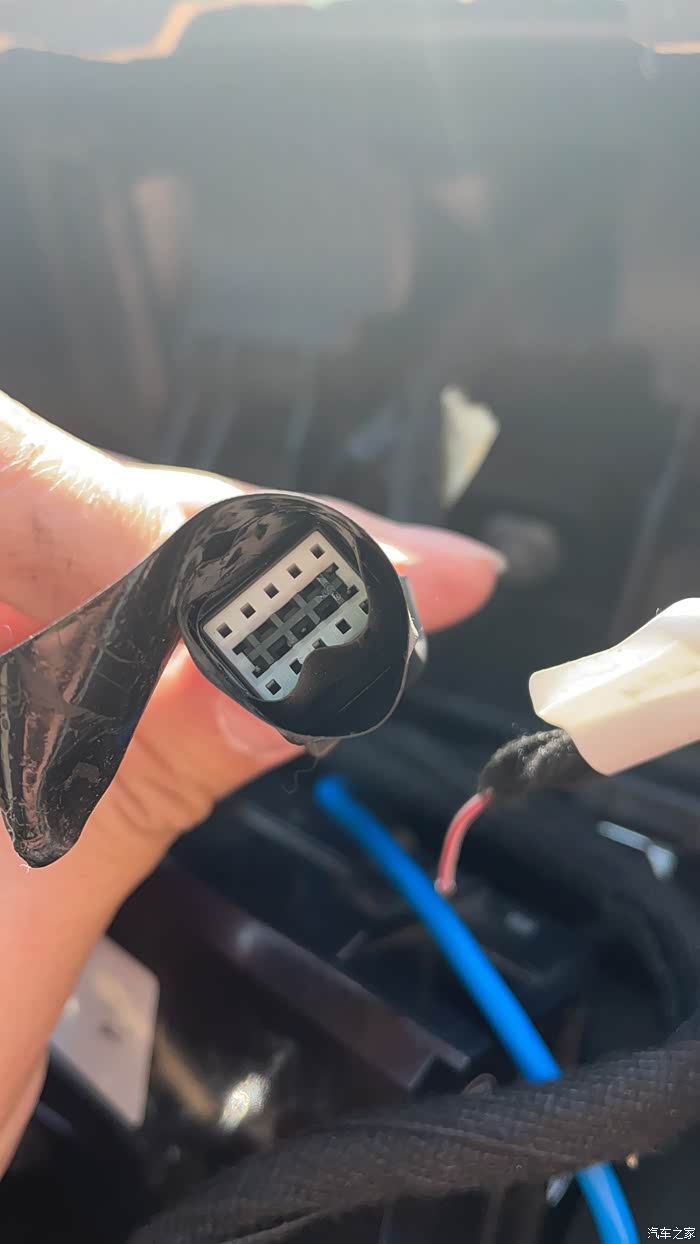

原车插头需要切掉一部分否则插不进去人机模块
按图中顺序插，测试安装，需要7mm套筒拆人机模块固定螺丝。
补到8号口
原车10pin补线束
补在这个插头8号端子
扎带把线束固定

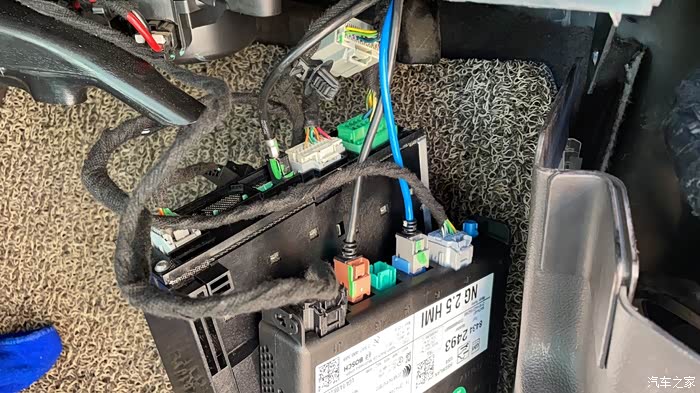

收音机模块人机模块安装到位。上螺丝固定。
下面是拆obd接高速GMLAN线束。功能是控制原车设置等。
用螺丝刀翘下部分按住两边卡扣obd底座整个就进去了。

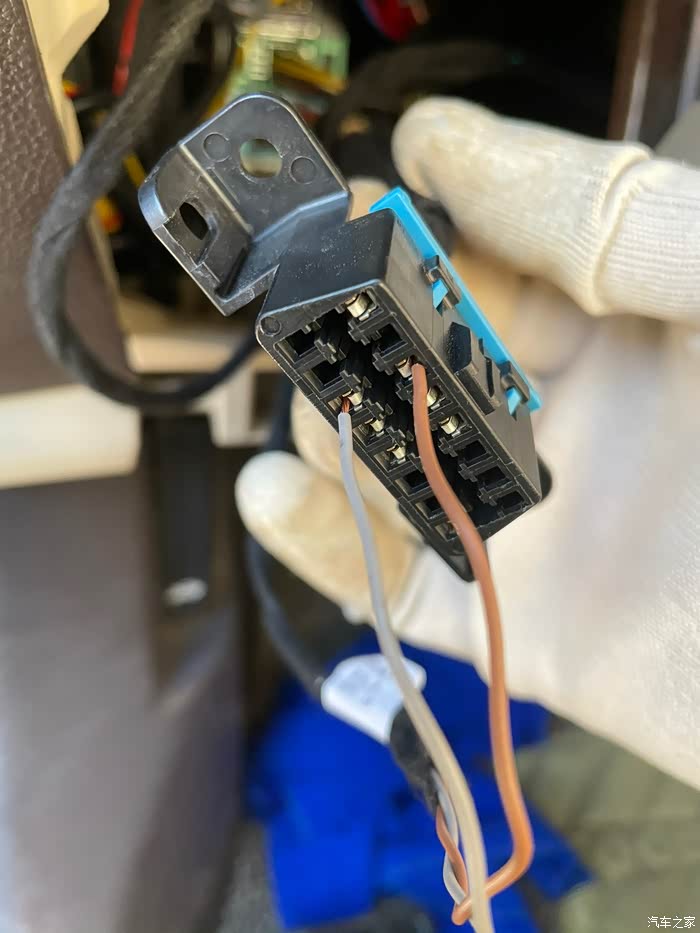

拆obd补线束。
一字螺丝刀切这里分离
补线束测试功能，功能正常破线补线束
acc一会和后摄像头取电器接一起。
接好线束包好
扎带还原
接着补后摄像头线束4、5、6
原车线已经拆下来了
新线4白 5黄 6黑按这个接
白色框拆出来，里面用针挑开把线拔出来，把线束插进去即可。
新线4白 5黄 6黑按这个接
白色框拆出来，里面用针挑开把线拔出来，把线束插进去即可。
接好线包起来
18款原厂摄像头的取电器太小了
迷你型和小型
直接切断改成小号取电器和线束acc唤醒接一起。
线很短用手拿着别掉下去了。一个一个换

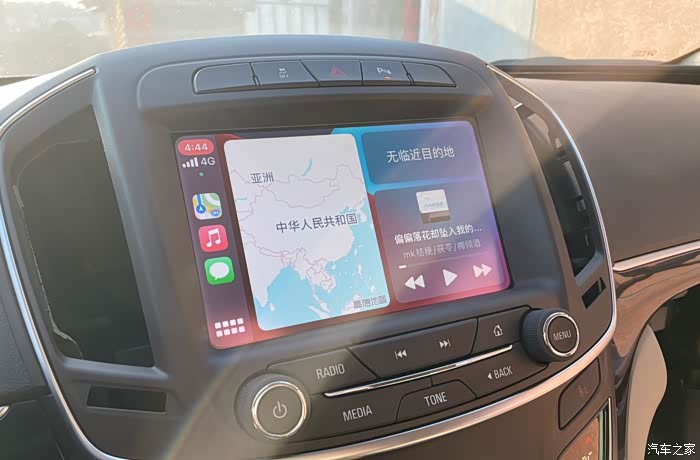

测试carplay功能
下面后摄像头走线，超级累
后座卡扣报废
固定线束
这里卡扣要安装到位才能卡住
内饰版装回之后安装手套箱，突然固定收音机模块螺丝装错了有时间改下。下一步安装原厂摄像头。图片放不开了放下一个帖子。
