目前就改个中控屏+倒车影像+四门喇叭+右盲区摄像头,感觉都是平时比较常用且实用的,改缤智屏也是多谢汽车之家平台的车友推荐的,因为818连中控和喇叭都没标配,一直纠结提车后要怎么去改装既实用又不用花费太高的金钱去升级这些配置。也是通过其它车友介绍果断入手了一套缤智屏和其它喇叭之类的配件,装完比较满意,特来分享下效果!


后面!!

直接上效果图,屏幕虽小,但一点都不影响 倒车影像的成像范围和清晰度!感觉比家里的锐志的摄像头还清晰呢。

一起加了右盲区摄像头,由于家里有女司机,过窄路,靠边停车确实是非常实用的。

盲区摄像头安装位置 很隐蔽。不影响 美观!

818一起加了个USB,左边这个黑色 按钮是盲区的开关,感觉装这里也挺和谐的!

如果说这屏幕的优点的话感觉就是实体按钮开车操作起来贼溜。音质也挺好,缤智屏是松下出厂的,质量比国产机可靠!装上实物比较漂亮,和四飞的中控真的非常协调!符合我的审美!目前就加了四个喇叭 完全够听了,不需要太折腾了!

终于不怕堵车了,因为有音乐 听啦 哈哈

蓝牙音乐不错方便

收音机也可以用,原厂有预留线束

吻合度非常挺好,也不挡出风口。

一起买了个USB,本来也可以放手套箱的。还是买了这种一体的

商家送了块开孔的纸片。对着形状切口就行。下面是整理的安装教程大家可以参考 一下。个人觉得是很详细了。

从图中位置下手。

空调面板 拆了后把圆圈中的四个螺丝拆下来

黄色 圈圈那个插头是不要用的 ,剩下那个白色圈圈的插头一个是收音机一个是电源插头,好在留了这些插头不然改屏幕就麻烦 了。

根据卖家教程图中的那个蓝色线得退出来,不然车开起来的时候 蓝牙会中断。退的方法是把黑色的板子翘起来一点后直接把那个蓝色线拨出来!

接下来穿 摄像头的线。从1号位置可以直接穿 到2号位置

黄色 插头对插,边上的红线不需要接直接包起来

协议 插头插在OBD插头的背面预留插头!

开始沿着胶皮走线!比较简单

沿着胶皮线可以一直走到后备箱

已经走过来了

这个线要穿 过去的话头子太大了费力直接剪断后穿 过去的

用配的穿线器穿 线

把后备箱盖板拆下来全是卡扣 黑色扣子比较难拆

饰条有螺丝,四个螺丝 拆了螺丝后从图中位置下手拆尾门饰条

饰条四个螺丝孔位置 图

打孔固定摄像头,效果 不错,个人认为 比那种牌照灯的更美观,摄像头开在那条印记线的正中间就行

在图中位置 打个孔引摄像头的线,贴上那个防水胶!

摄像头取电。

整理好摄像头的线 并扎好!

摄像头装好的效果 ,感觉不错

下面是拆门装喇叭。翘开就行。拆开后里边有一个螺丝拆了门板就可以弄下来了。

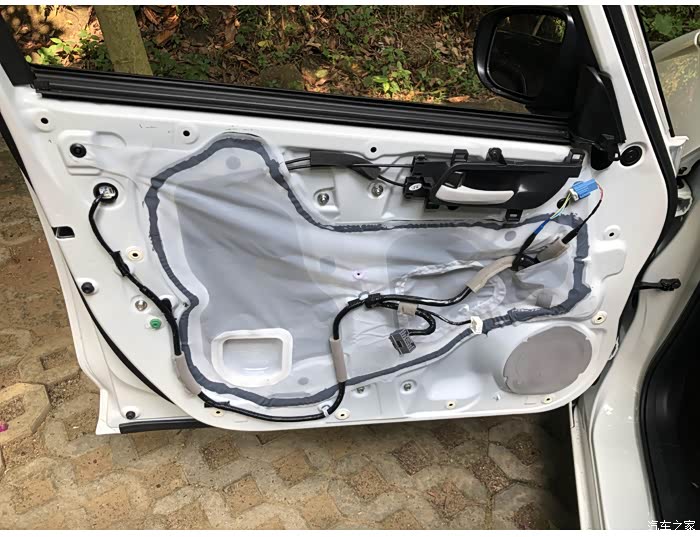

拆下门板。

有预留插头 和喇叭对插就行

上好螺丝复原,完美

最后认证钥匙。
