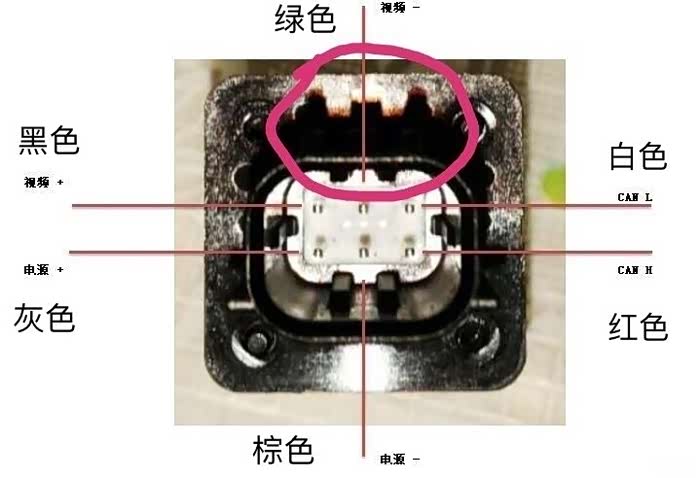

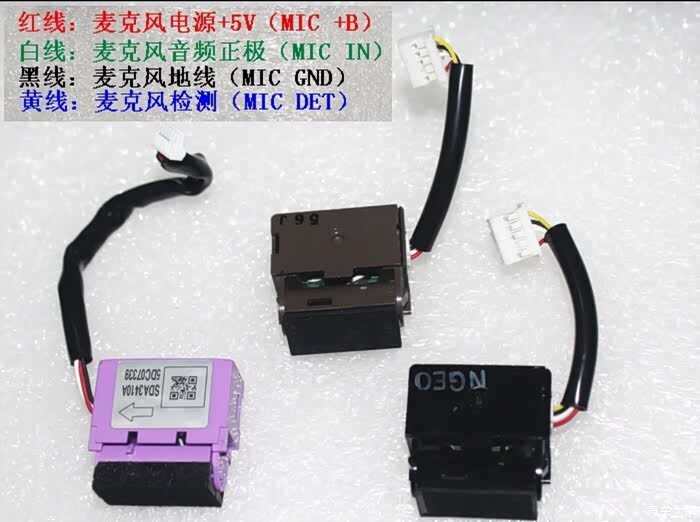

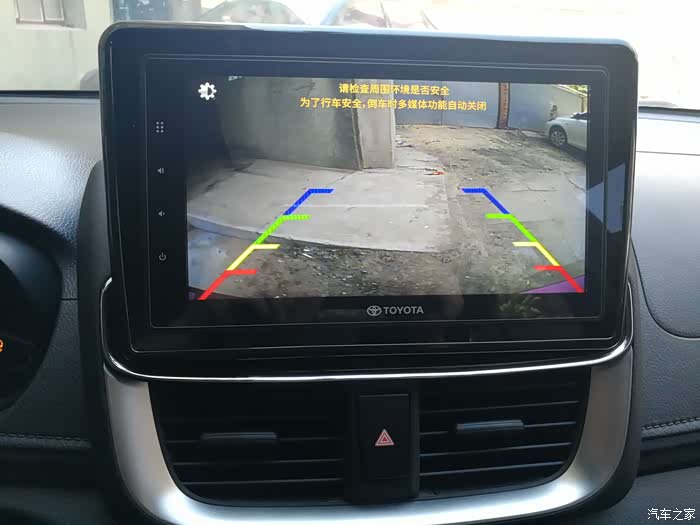

今天总装完成了，威驰原车不支持车辆信息显示和倒车动态轨迹，我用了两个协议盒都不支持，有条件的可以折腾折腾。文章最后边放完成图和中控屏、原厂麦克风、丰田原厂摄像头的接线定义图。无意外情况下本帖完结，不继续更新了。
重要提醒：组装屏幕和主机排线的时候最好断开车辆电瓶线，要不然很大几率烧中控主板的电源管理芯片。

新款卡罗拉DA屏，我的拆了，网上借的图，正面照片

新款卡罗拉DA屏，我的拆了，网上借的图，型号

原厂悬浮屏底座

10寸套框

拆下屏幕，图上是屏幕外框尺寸

切割原屏幕外框

屏背面

把套框的面板分离，找一个平整的地方，下边垫一张白纸，按照套框中心镂空区域把轮廓描出来，选用最细的铅笔，笔尖越细精度越高，画完以后把纸拿出来，对着光把纸按照画的框线对齐对折，上下对折，左右对折，折完以后中间交汇处是中心点，然后按照我下图标的测量一下尺寸用笔记下。

套框尺寸测量完以后，量一下拆出来屏的外壳尺寸，就能算出来套框需要切割多少能把屏幕放进去了，计算方法如下：按照我测量的尺寸计算（单位CM）屏宽23.5，高13.4那么他们的一半是23.5/2=11.75 13.4/2=6.7。他们减去外框尺寸就等于需要切割尺寸宽度左右两边需要切割11.75-9.25=2.5 。高度上下两边需要切割6.7-5.3=1.4 。画切割线我用的是卡尺，把卡尺定好尺寸，用有尖的那边沿着外框中间平整的边线划一下就出来一条痕迹，然后用尺子比着画延长线就好了。
线都画好以后关于切割部分第一推荐线切割，第二高精度密齿手锯，第三就是钢锯了，我用的就是钢锯，需要把锯条拆下来，穿到外框镂空部分里边，在把锯条装上，不过用钢锯是据不到最远端两边的，这个时候需要手电摩，上切割片切割，注意切割力度速度，用切割片切割会产生融化的塑料胶边还会跑偏，注意安全。
不知道算得对不对，不对了大家发帖告诉我。

右侧底角切割

左侧底角切割

推荐改完以后增加一条搭铁线，因为改完屏幕和主机分离了，没有搭铁了，我怕排线时间长了受不了。

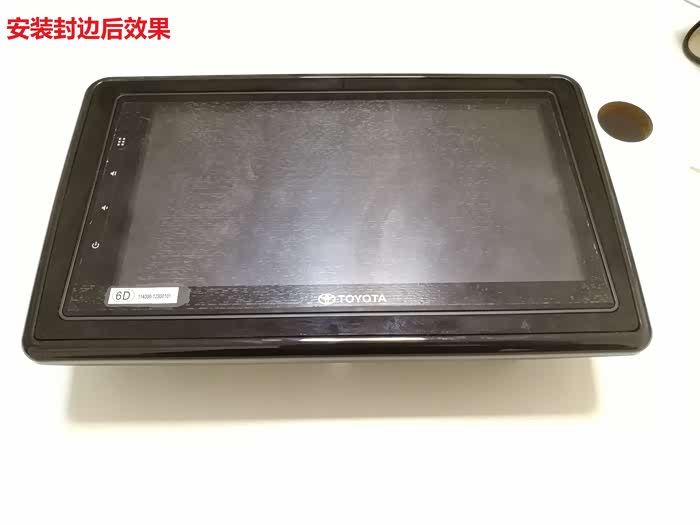

都改完以后放进外框里边看一下平不平整，如果不行就在割或者垫高

我改完的两侧平整度

我改完的两侧平整度

外框凹陷处补充条。给大家推荐一个绘制方法，第一把屏幕放到外框里边调整好，然后找一台扫描仪把屏和外框反着放到上面去扫描。第二描边大法，把外框的前框就是夹着屏幕的那个框反着放到白纸上，然后从里边把内框描出来，屏幕单独拿出来沿着屏幕那边的外框描出来，然后都扫描出来，用PS合一下图，然后根据实物调整一下上下左右的距离就OK了。切割亚克力推荐去广告公司用激光雕刻机，高精度没毛边。图上用的黑色亚克力为0.25CM的，外框凹陷处深度1.1CM。
