今天就给大家分享一下朗逸加装 10寸智能车机的详细过程，主要涉及导航接线、倒车后视摄像头安装、走线，行车记录仪（未安装，但走线方式同4G天线和GPS天线）

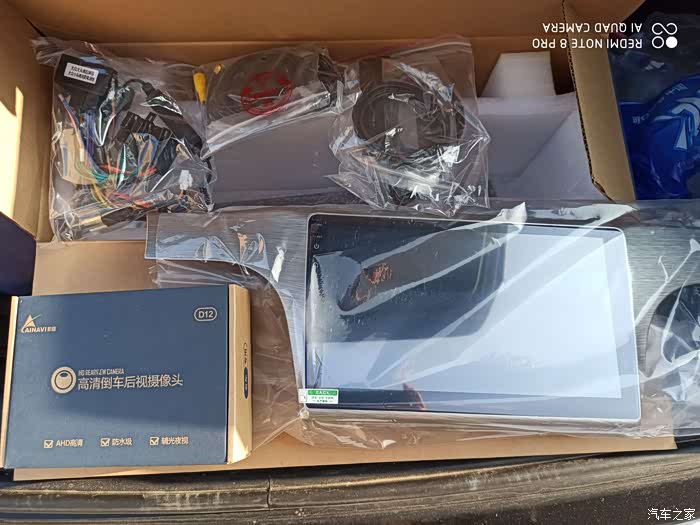

全家福

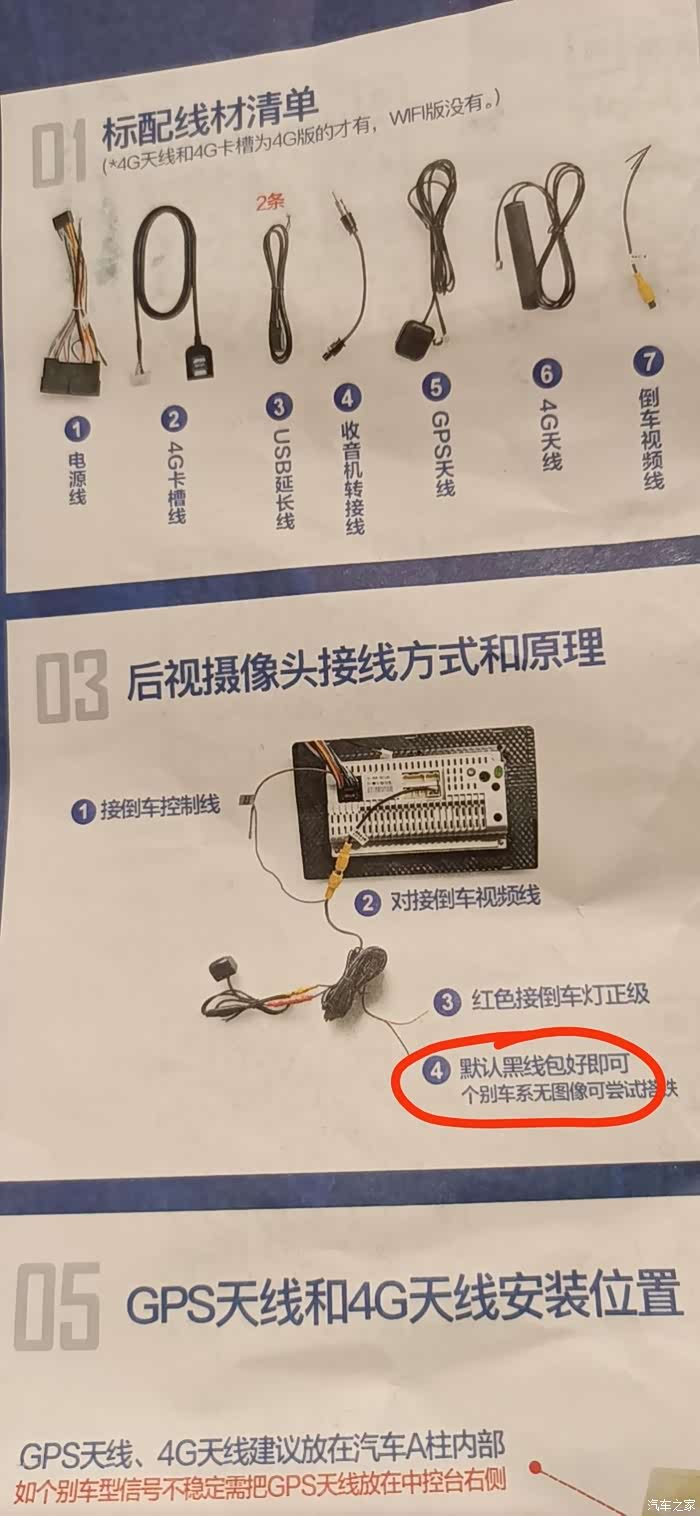

线材清单，其中4G天线也是2根，因为我是高配导航，8核心SC9853i，4G+wifi版本。

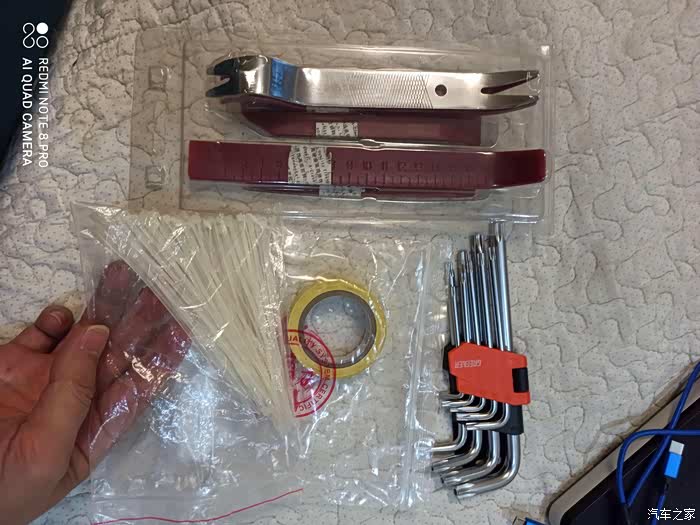

安装工具：各种翘板、花形扳手（朗逸用T20扳手），自锁带、绝缘胶带。

这些都是自己提前在淘宝及京东购买的，就是为了安装导航哈！

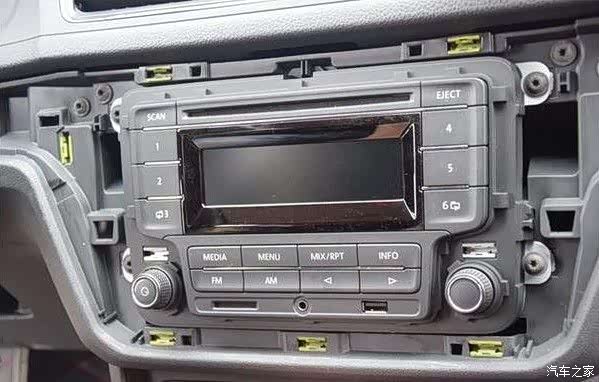

拆卸原车机

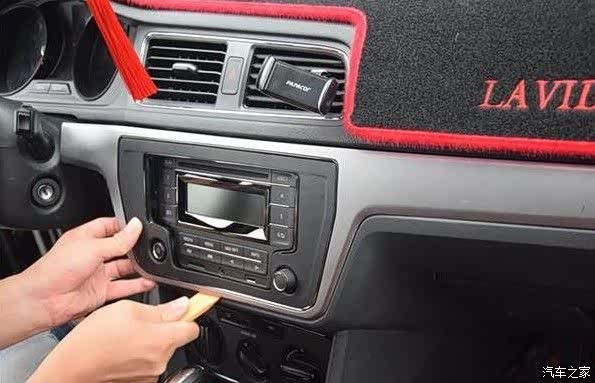

1、拆卸前面板。朗逸的前面板由卡扣固定。所以拆卸前面板只需用撬板将前面板撬下来就行了（翘板沿一个方向直线翘拆）

建议从机头正下方开始撬，因为下面预留有很大缝隙。

中控面板取下后，能看到4个T20花型螺丝，用扳手拧下来。

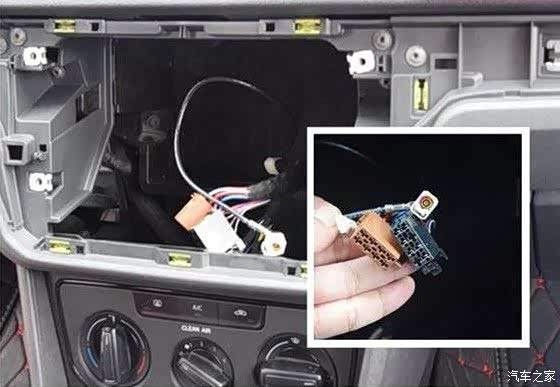

2、将固定车机的四个螺丝拆卸后，拔掉插头，可以看出原车机线束很少，总共三根线束，到此，拆卸部分完成。

安装新车机

1、原车机线束插头安装。
将原车机两个插头，直接插在新车机主机线束上。

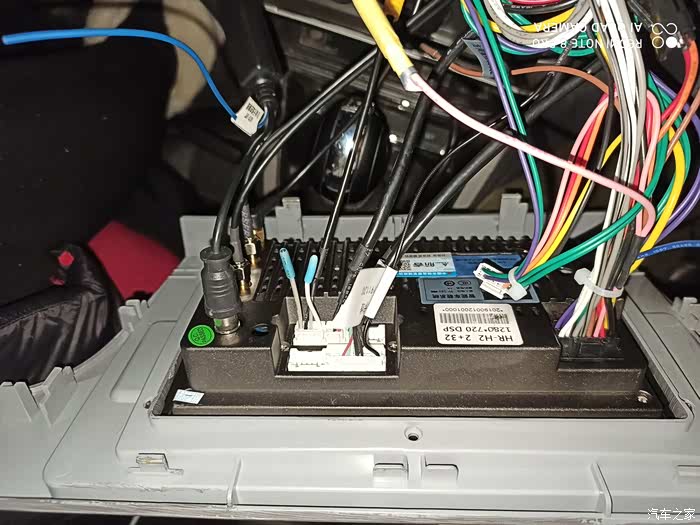

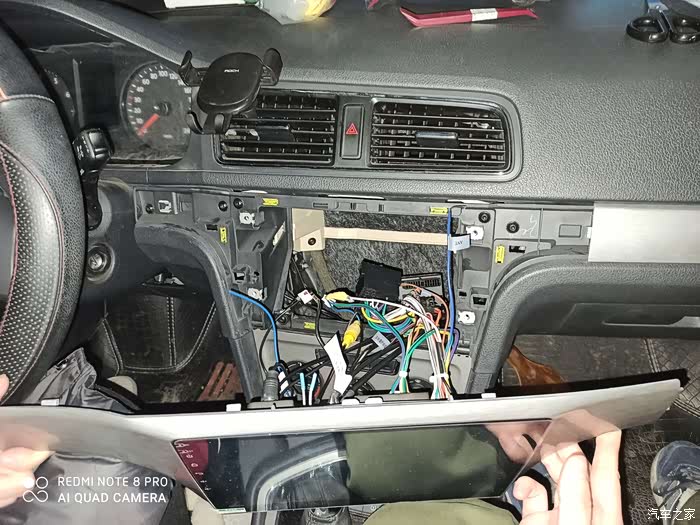

2、按照导航安装流程示意图，分别将线材清单上的7种线材与导航主机对插，这个很简单，所有插口都是唯一的，各不相同，相当于防错，找到对应的插口插上去就行。

建议：先把倒车后视摄像头、行车记录仪走完线再做这一步，个人心得！

行车记录仪、4G天线和GPS天线走线安装

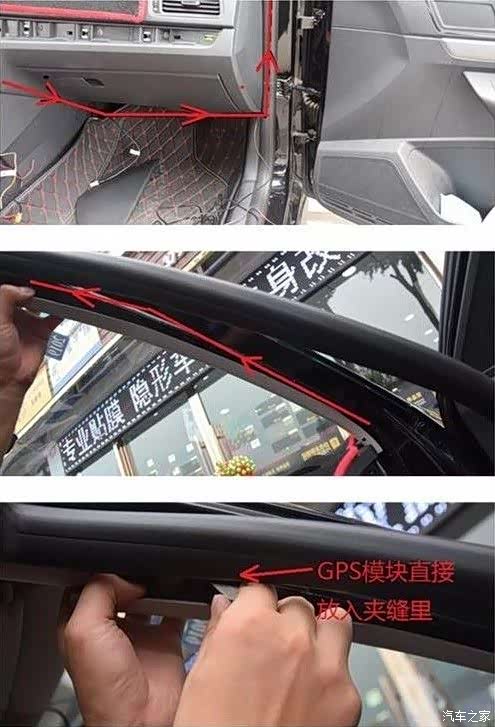

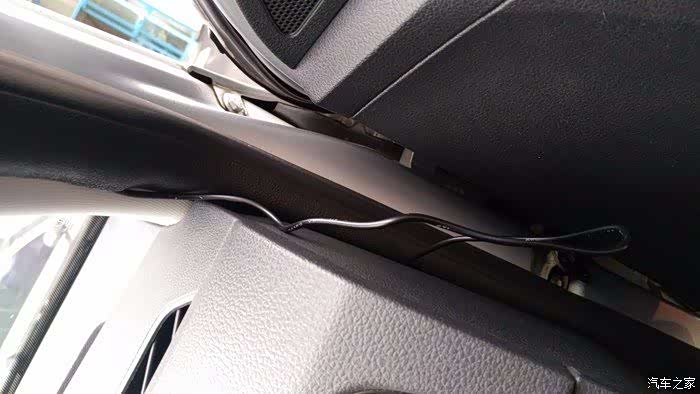

1、4G天线和GPS模块是直接连在大屏上，所以线束从中控大屏后面走向副驾驶之后走右侧门A柱后，放入A柱夹缝里。
2、USB线，走线有两种方式，一种走储物盒，一种留在副驾驶边部。本次走线是将USB线留在了储物盒。
3、行车记录仪（本次未安装）是通过储物盒USB与主机连接，走线方式同4G天线和GPS天线，放入A柱夹缝里。

因为要在A柱里面放入2个4G天线和1个GPS天线，体积很大，很难通过A柱内饰板缝隙直接塞进去。
所以，我是在咨询4S店后，用大力将副驾驶A柱附近的密封胶条掰开。然后用翘板将A柱内饰板撬开，再逐一把几个天线和行车记录仪线束放进去。

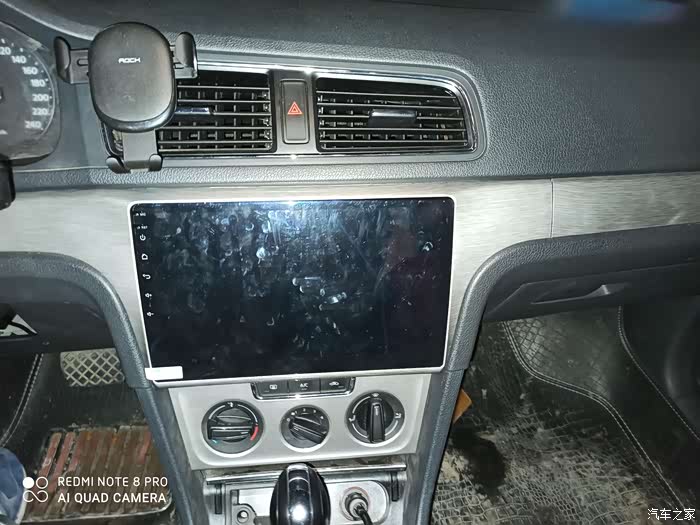

过程中忘了拍照，这是恢复好之后的效果，A柱内饰板是由3个均匀分布的卡扣固定的，首尾2个卡扣距离两端的约15厘米左右，使劲撬就可以了。

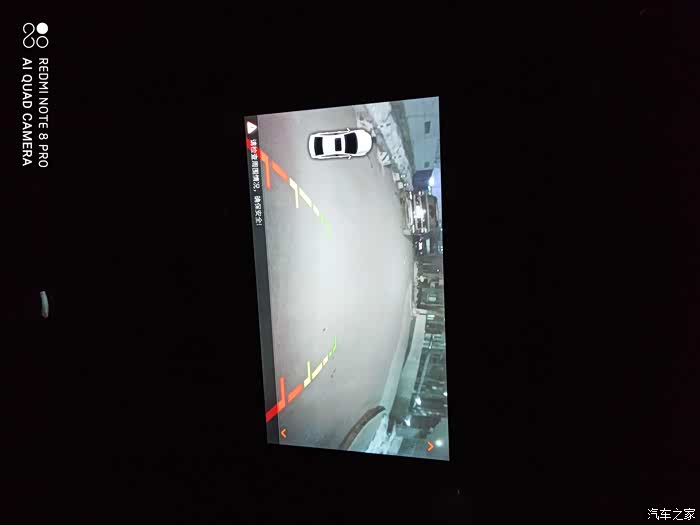

倒车后视摄像头安装走线

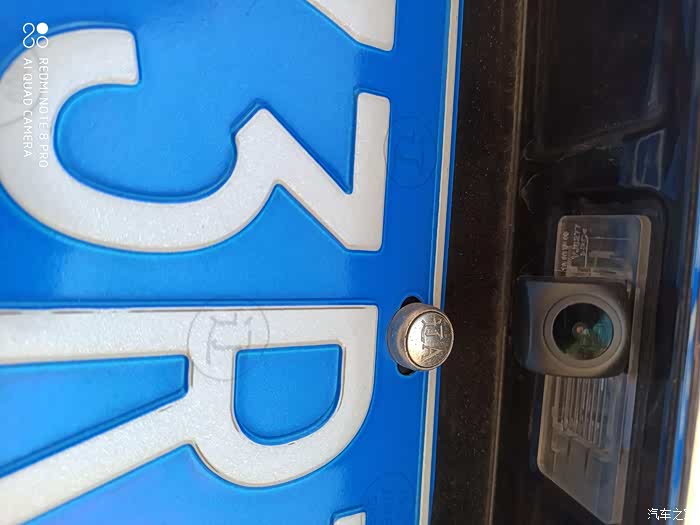

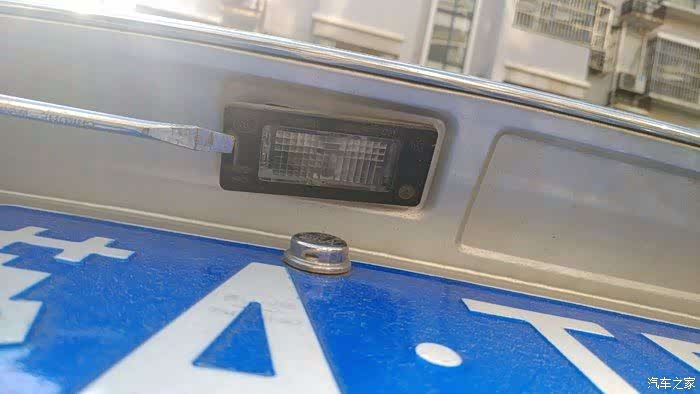

由于后摄像头需要安装在牌照灯支架上，所以需要首先更换牌照灯支架。牌照灯支架采用的卡扣固定，所以在牌照灯右侧使用翘板撬下来即可。撬下来后安装上带有后摄像头的牌照灯支架。

后摄像头走线方法：
网上车友分享的，采用的从后向前的走线方式，即从后备箱——穿过后排座椅——后排车门——前排车门——主驾驶下方——中控。
但我是按照4S店之前安装的旧导航走线的方法，从前向后走线，正好反过来。其实我认为大同小异，区别就在于多出来的连接线是放在车头还是车尾。

倒车触发线接到倒车灯，不用破线，直接将线插入倒车灯插头，用胶带裹结实即可。

具体走线及安装见下图。

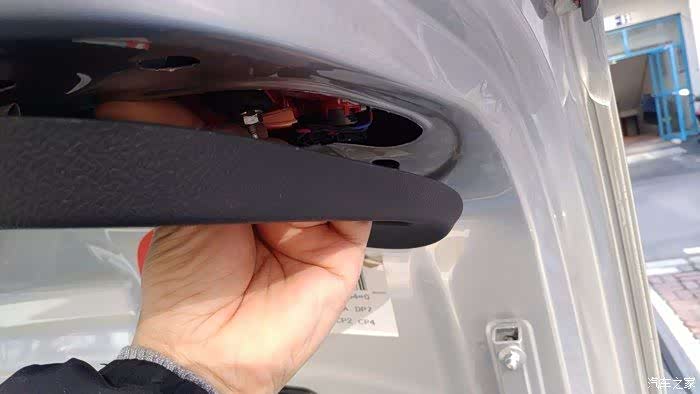

牌照灯的罩子，用螺丝刀很轻松的取下来。

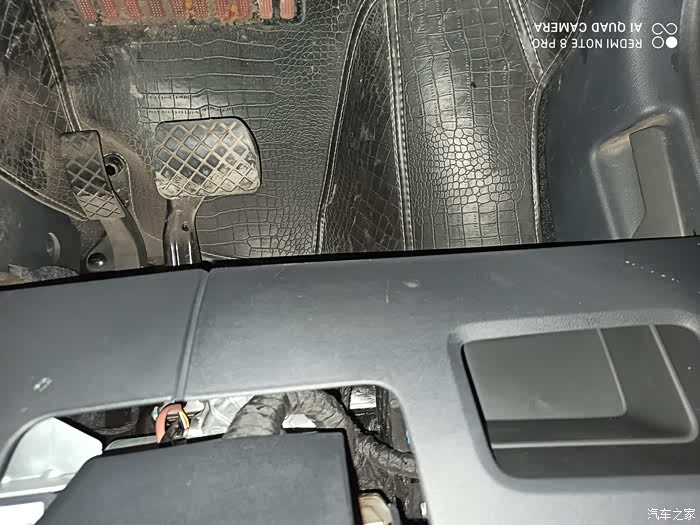

走线方式，从中控——主驾驶下方——。

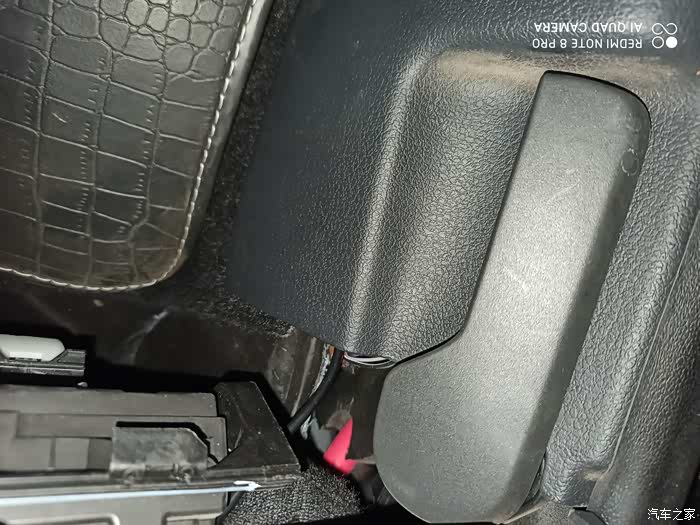

主驾驶下方——前排车门——

再从前排车门——后排车门——穿过后排座椅——后备箱。

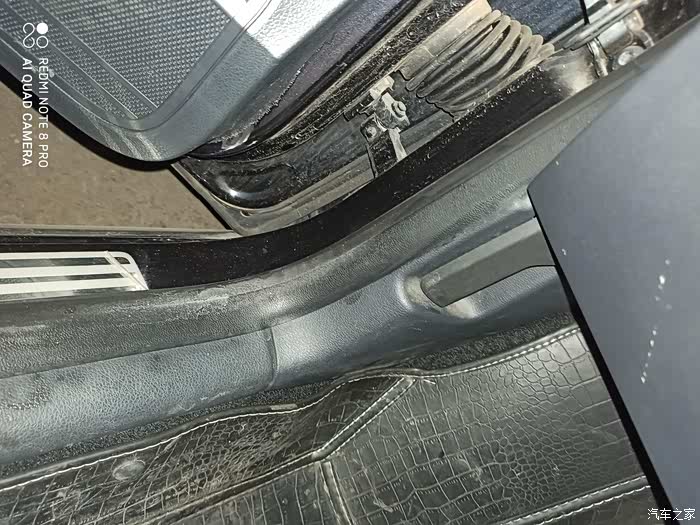

走线很隐蔽，基本看不出来。

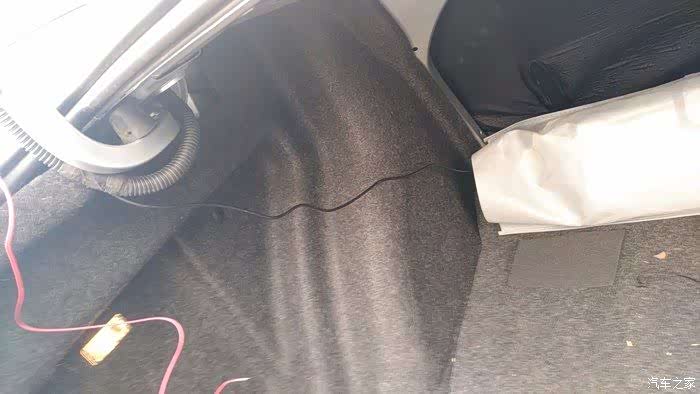

穿过后排座椅——后备箱。

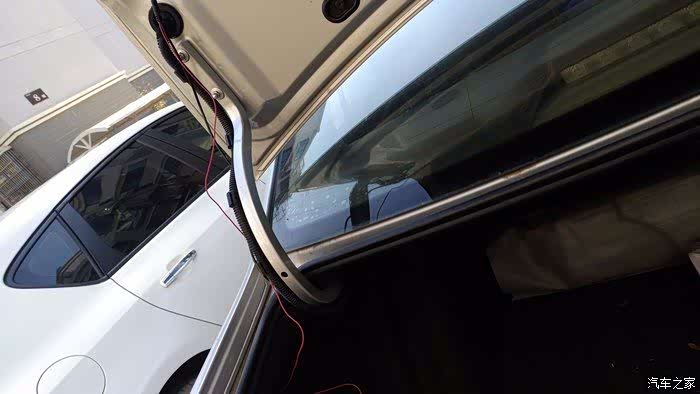

然后，顺着后备箱支架和线束走上来。

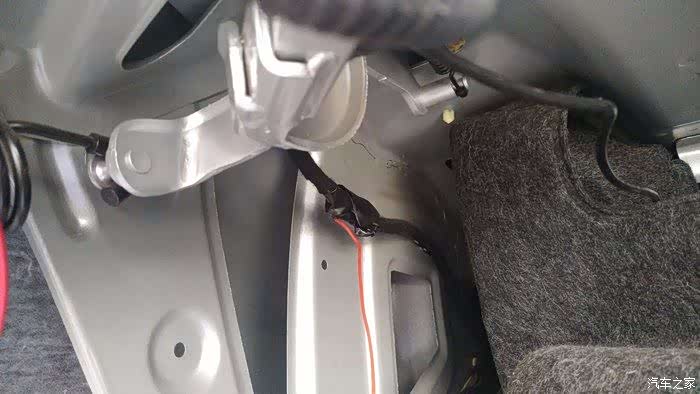

这根红色线是倒车触发线的正极，稍后要接在倒车灯的正极线上。

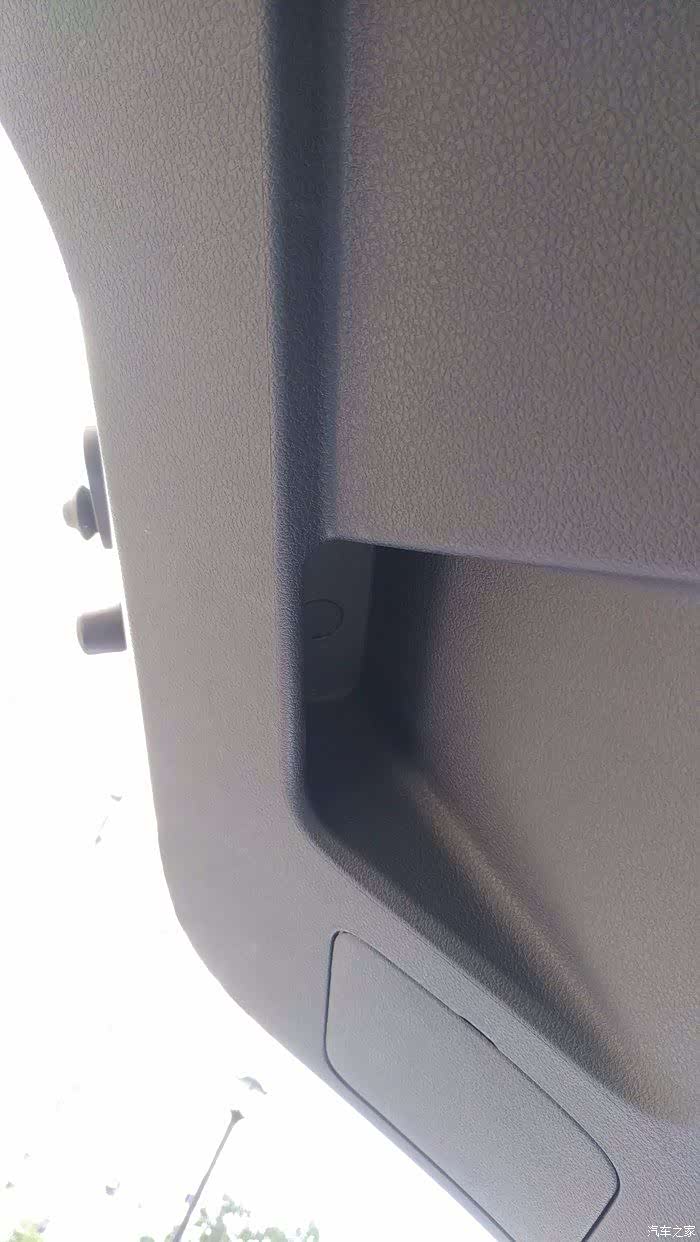

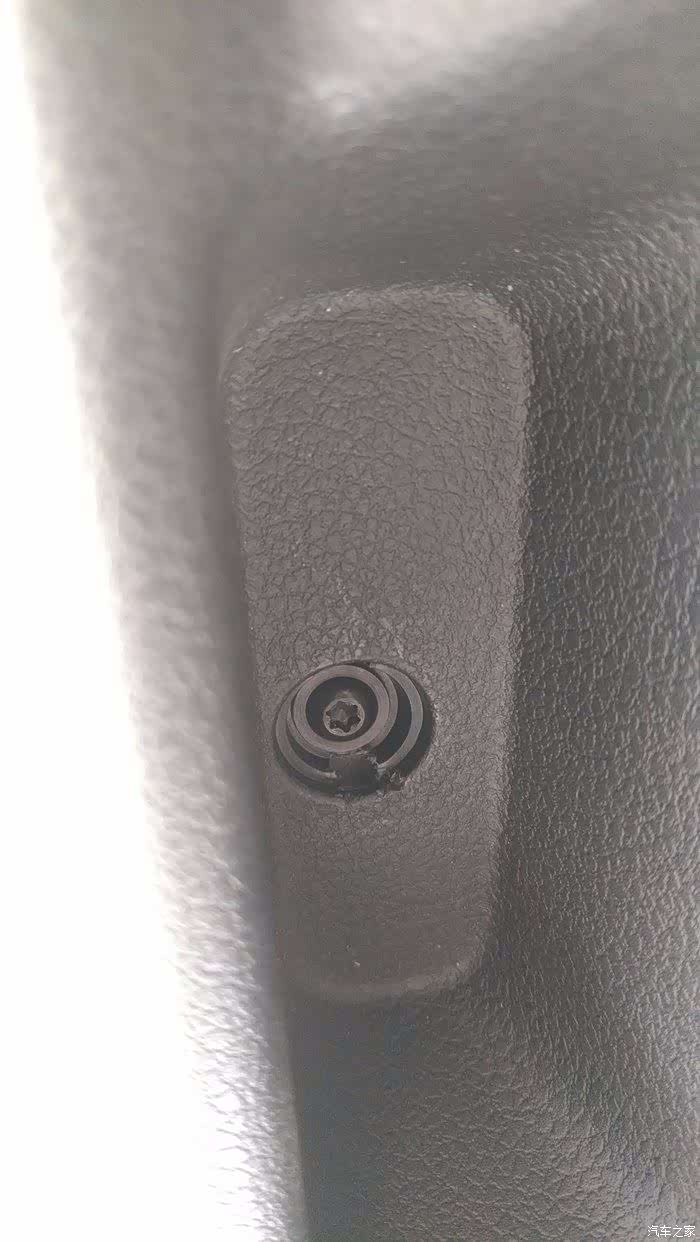

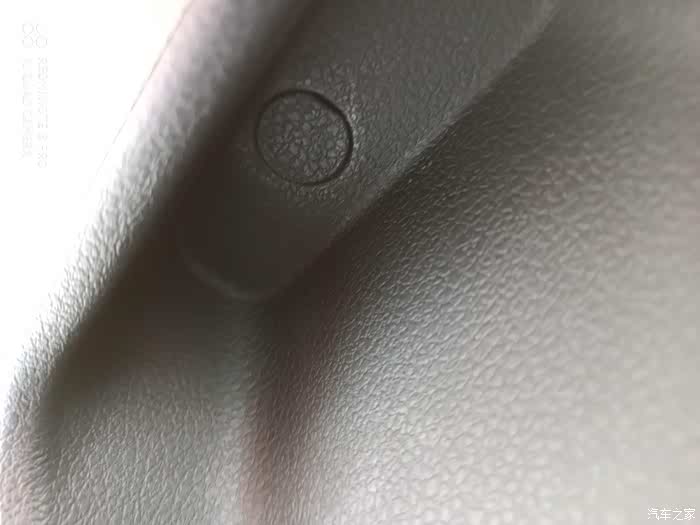

这之后需要我们将后备箱翻盖的面板拆卸掉，首先将固定的螺丝拆解掉。里面那个小圆形盖子打开，有螺丝固定的。（重要的事儿，说三遍。是小圆形盖子、小圆形盖子、小圆形盖子）

我起先不知道，用翘板强力抠了很久，一圈8个卡扣，前后各4个，卡扣都抠开了，但就是拆不下面板。后来是电话问了4S店才知道的。强行抠的结果就是：2个螺丝固定处的塑料都快被我掰断了~~~~是的，快断了~~~
