制作一个19款明锐安装斯柯达版本280C跟倒车影像的作业，方便大家自己动手安装使用。天宝280C就是途观L跟凌度上使用的6.5寸原厂MIB，可以改成斯柯达系统，完美支持斯柯达多功能方向盘。屏幕不大，流畅好用，音质好，蓝牙清晰，系统稳定，支持当下最流行的手机互联。直接进入正题：
19款自动中配，带多功能方向盘，低配仪表
所谓的原厂斑马系统机 上汽斯柯达定制机，跟捷克的斯柯达没有一点关系。
先拆的外框，从下面撬
把面板取下来
取下来的样子，有4个拆机钥匙的孔
插上拆机钥匙，往外一拉就出来了
左侧最大插头跟右侧白色收音机天线是原车的，别的线都是导航上带的，都拆掉。
1，先捏住卡扣。2，整体往外拉
收音机天线也有卡扣，捏住卡扣整体往外拉，别的线束忘记拍照了，都拆掉就行
接下来是接网关线，18-19款除了高配或者出厂就带扣手摄像头的不用接网关线之外，其他都要接网关线。
网关在方向盘的下面，在左脚踏板跟刹车踏板中间位置上方。
简单解释一下为什么接网关，
出厂自带原厂导航的都是接的娱乐总线（20-10脚），因为斯柯达价格定位原因，基本都是用的副厂导航贴牌机，副厂导航如果接娱乐总线的话系统会检测的一个未知设备，会有故障码存在，所以副厂导航都是接的舒适总线。
原厂机接舒适总线的话也能正常使用，只是倒车不切换倒车影像，胎压复位无法从导航上操作。
所以换上原厂机以后需要把CAN线接到他应该接的地方。
网关在方向盘的下面，在左脚踏板跟刹车踏板中间位置上方。
简单解释一下为什么接网关，
出厂自带原厂导航的都是接的娱乐总线（20-10脚），因为斯柯达价格定位原因，基本都是用的副厂导航贴牌机，副厂导航如果接娱乐总线的话系统会检测的一个未知设备，会有故障码存在，所以副厂导航都是接的舒适总线。
原厂机接舒适总线的话也能正常使用，只是倒车不切换倒车影像，胎压复位无法从导航上操作。
所以换上原厂机以后需要把CAN线接到他应该接的地方。
这个位置要躺在门槛位置，往上看，黑色的盒子就是网关

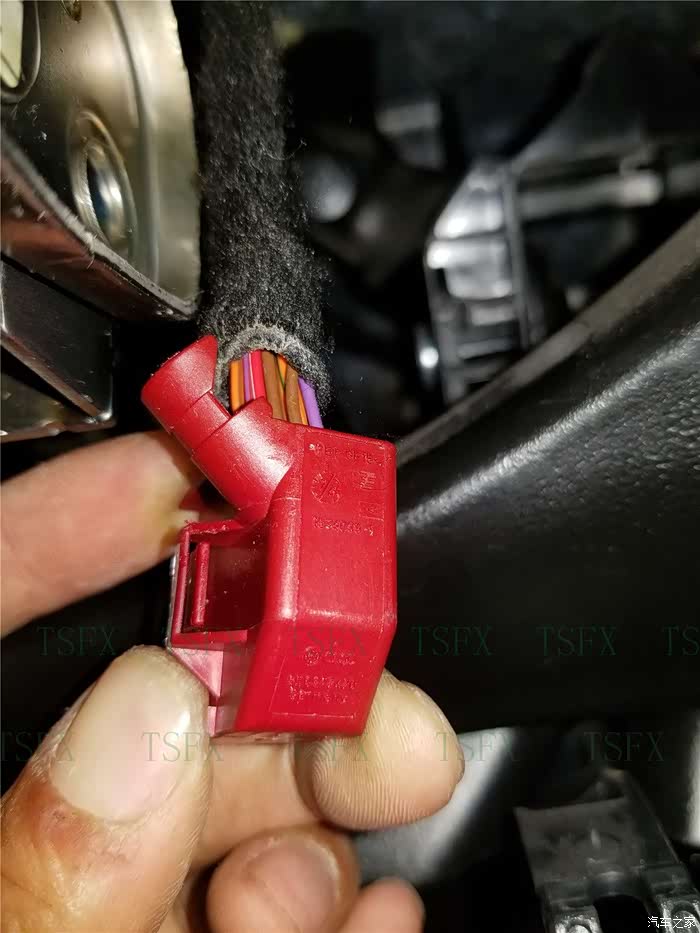

拔掉红色插头，拔插头前 一定拔掉车钥匙！！！！！！
把红色插头从风道上面拉出来，这样好干活，先把胶布打开
用尖锐的东西顶一下图片的位置

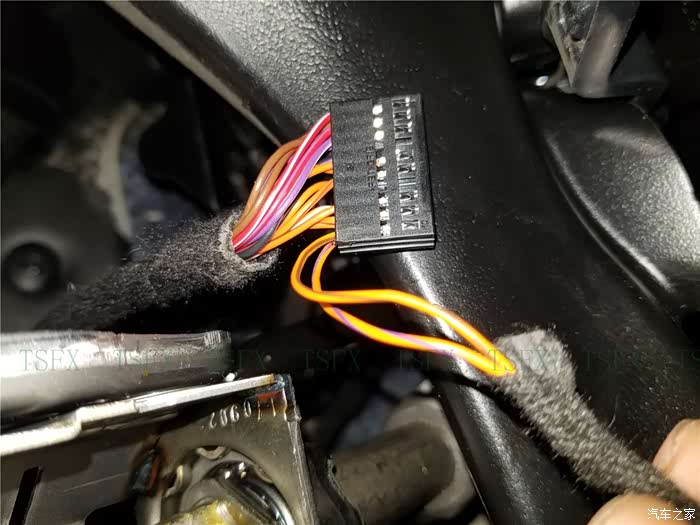

图片左边就是 孔位都空着呢，上面有编号 10 20
插好后还原
把网关线拉到导航机舱后面，替换掉灰色插头里的CAN线
插头都可以打开，把原来的线退出来，插上从网关引出来的线
把退出来的线 分别包好，就用不到了。
两个金属头千万不要接到一起了！
斑马屏上引出来的2个USB口也用不到了，把线缠绕一下，塞到后面就行，处理好不要产生异响
MIB专用的随动轨迹扣手摄像头，免破线 方便安装，扣手位置也好看。
接线图
大插头的接线布局

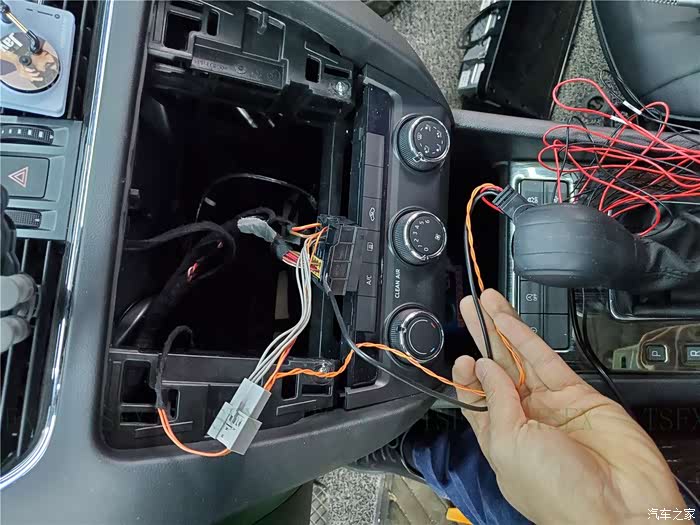

接好网关线 视频线
把线缠绕一下，往驾驶位拉
拆掉小杂物盒
从下方用力拉
保险丝盒
摄像头供电，负极搭铁，正极接ACC供电 36-37号位置就可以，右下角的黄色20也可以，那是点烟器保险丝，也是ACC供电
这样就可以先测试倒车影像了，切记要关闭后备箱！！！
走线
拆掉A柱护板，有2个金属卡扣，忘记拍图了。把线束包裹到原来线束，避免异响
从顶棚上穿过去
一段一段穿

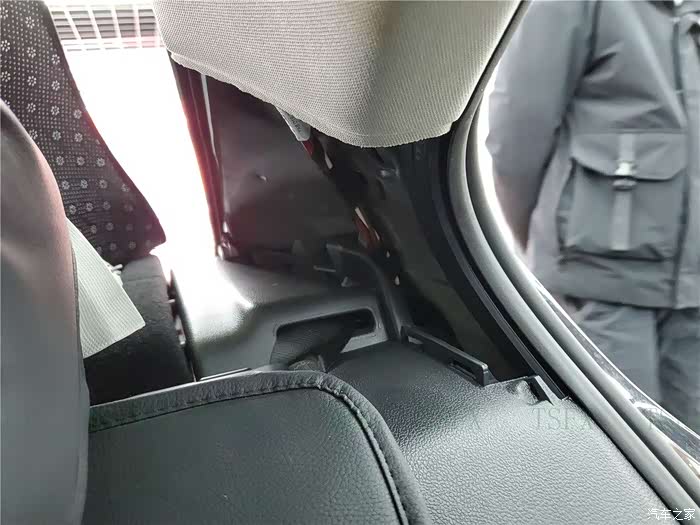

拆掉C柱护板，也都是卡扣，用翘板直接撬就行

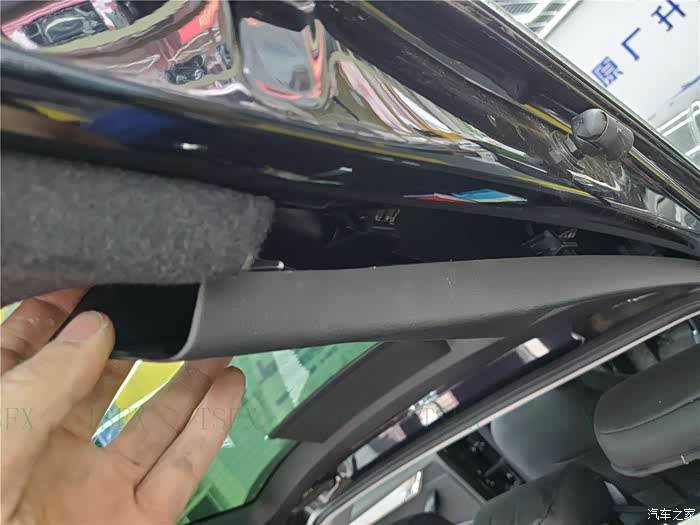

拆下橡胶护套，安装倒车影像最好自己买个金属翘板。
都是塑料卡扣，用力撬就能下来
把线穿到后面
从护套穿过来
接下来拆后备箱护板，先从这个位置撬一下，有个塑料卡扣，
然后往图片做方撬，有两个金属卡扣
撬开就行 也不用全拆下来
两边结构都是一样的
拉手这里有个螺丝 用的是T25 ，
重点来了，这个护板不知道结构的容易拆坏卡扣
先把标记5的地方 有8个塑料小卡扣，直接用用翘板撬下来
然后按照1-2-3-4-5的顺序依次撬下来，
安装时按5-4-3-2-1的顺序。
先把标记5的地方 有8个塑料小卡扣，直接用用翘板撬下来
然后按照1-2-3-4-5的顺序依次撬下来，
安装时按5-4-3-2-1的顺序。
继续穿线
最后到达这个位置
拆掉原厂后备箱开关
一圈有6个卡扣

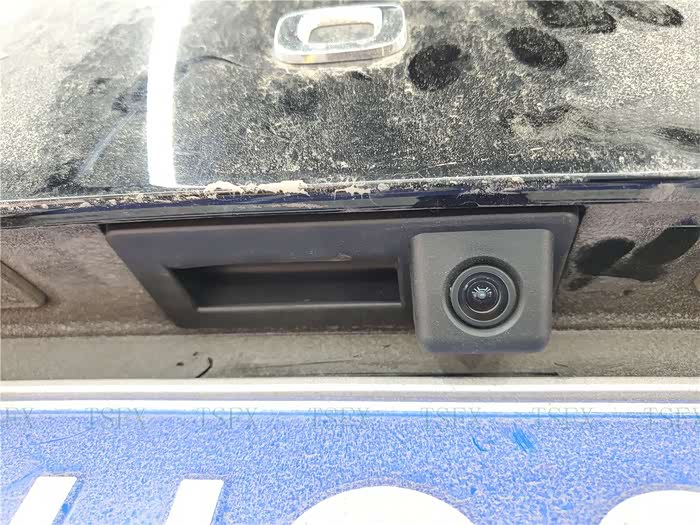

安装上摄像头
开门信号线别忘记插回去！！
包好摄像头对插头
处理好多余的线

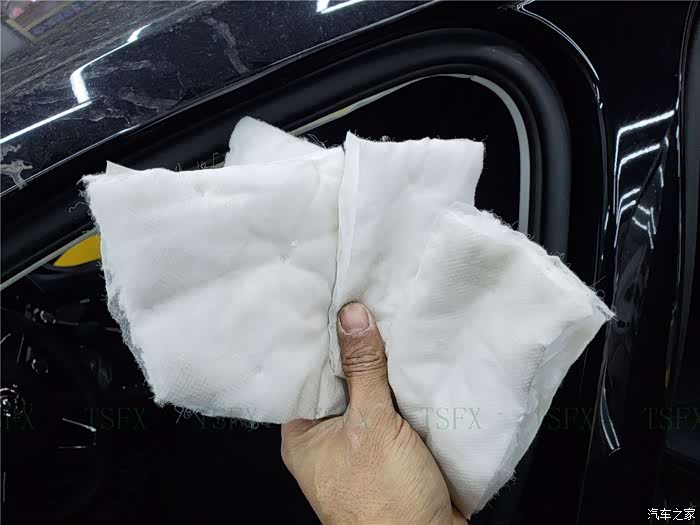

因为摄像头线束走的车顶 找点海绵或者止振棉压一下还是很有必要的，不然颠簸路会有很大异响
搞五六块，固定下就行
5GD 035 280C 大众原厂零配件，从上产线上装配的，虽然是个入门级MIB，也没用到明锐上，哎。。。。。。

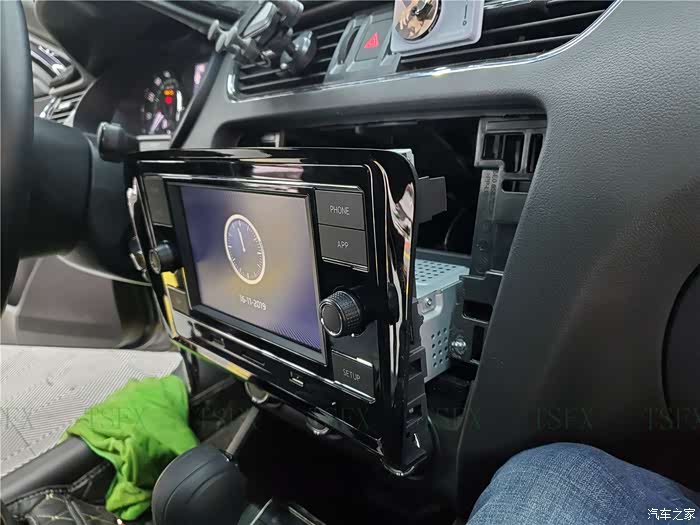

面板先套在机器上，然后整体往里一推就行，我开模生产的面板，非常贴合，
往里推的时候 面板下部要放到空调面板上方
如果有5054 可以刷一下，19款中配刷了以后就是多了一个从280C上做胎压复位，
19款用5053是没法进入的，需要用5054
原厂机安装好以后系统会发现一个5F信息电子设备，勾选上就可以了，
不勾选也不影像使用
原厂机安装好以后系统会发现一个5F信息电子设备，勾选上就可以了，
不勾选也不影像使用
想要从280C复位胎压 需要从03ABS里面把28字节改成C0

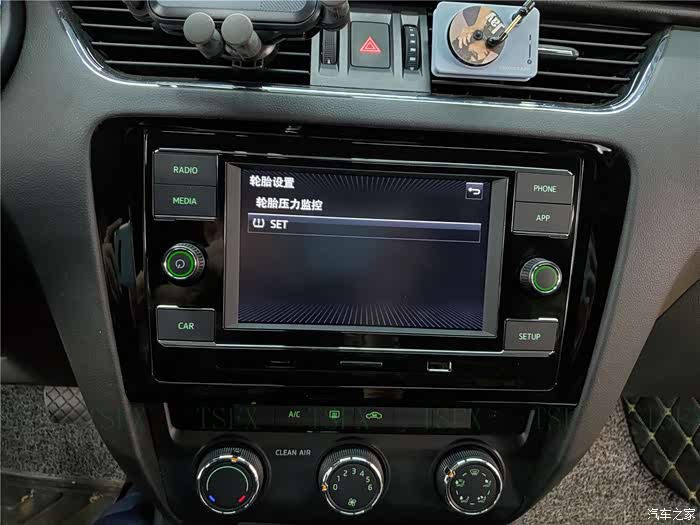

然后这里就可以胎压复位了，
19款的行车电脑不用改编码，里面功能基本都能用。
苹果映射界面，
这些都是苹果映射的界面，不插手机是不显示的
这是苹果老版本系统的互联界面
安卓手机的互联界面，
绿色按键背光
绿色按键背光
斯柯达系统才能调出明锐车型
绿色按键背光使用的进口欧司朗原装灯珠
绿色按键背光使用的进口欧司朗原装灯珠
斯柯达开机标
斯柯达的系统，绿色风格
随动轨迹倒车影像

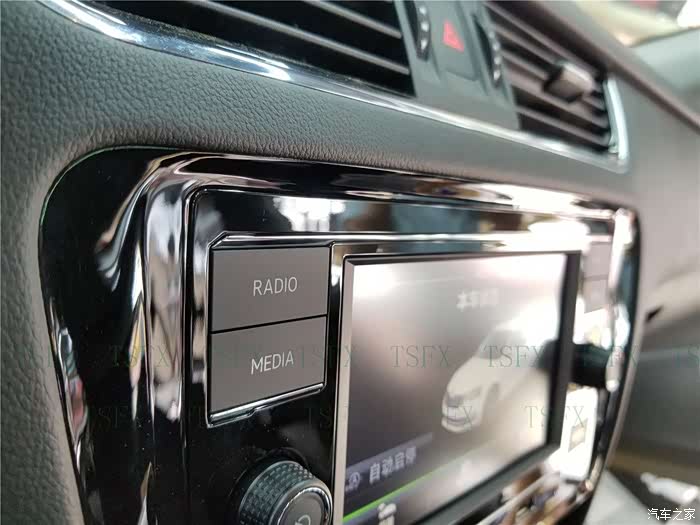

面板天衣无缝，简单，大气。
安装作业到此结束，有什么问题可以沟通，互相学习，谢谢。
