一直都想装倒车影像提升实用性，主机有多种机型可选，可选分体，也可选一体机，具体掂量一下自己的钱包，，明锐车中规中矩，所以，也没打算花很多钱来装饰，就选择了较实用的280C，下面描述一下安装过程，其间，学习了论坛各位大神的发贴，在此谢过，本贴以自已亲身经历为主，以方便后续更多车友折腾，不足之处还望大家提意见
帖中所用图片除了本人拍摄整理之外还汇聚借用了论坛各位大神的图片，在此谢过各位,，希望此篇作业能够给明锐车友提供一定帮助，下面言规正传…
拆中控工具，如果没有，用不要的银行卡或酒店的VIP卡剪成下图形状即可

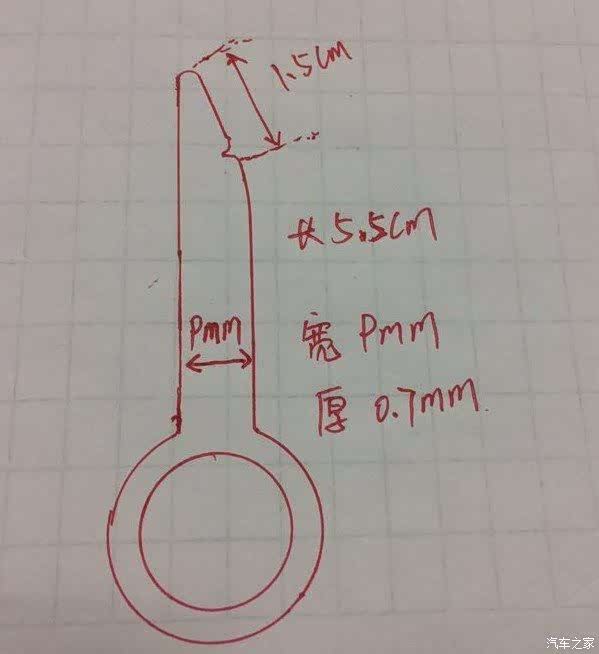

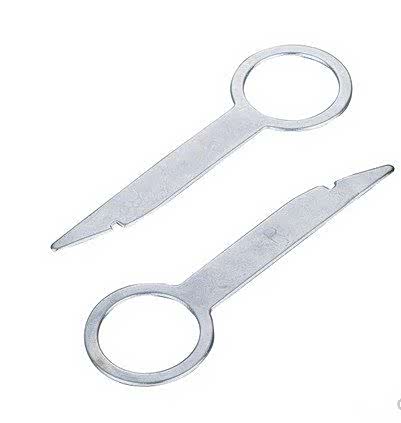

拆机钥匙尺寸图，差不多就行，不要差太远

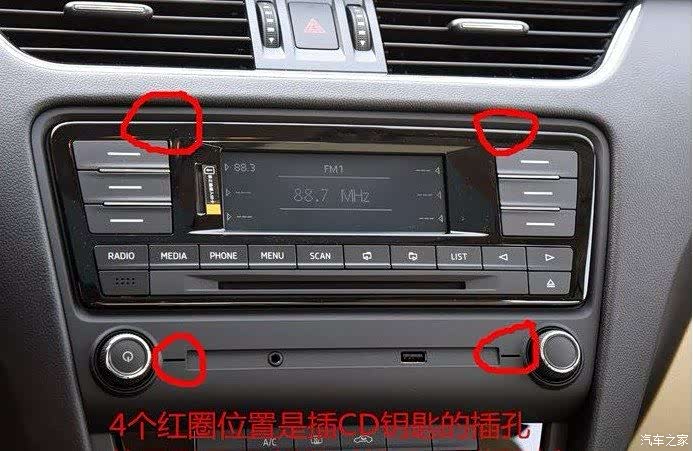

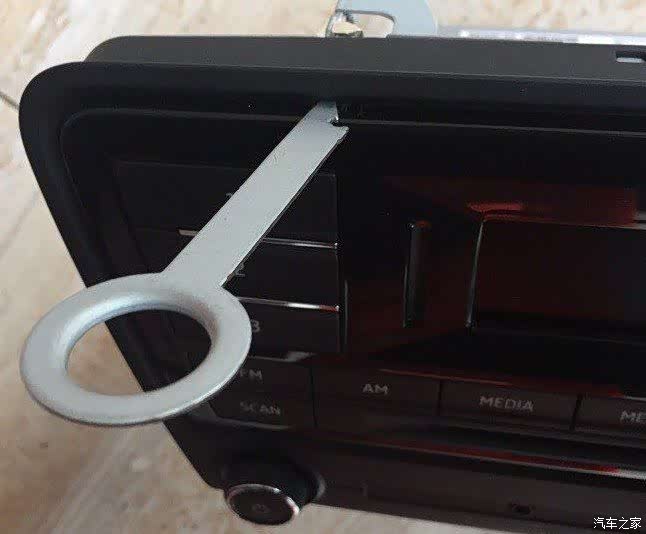

钥匙从这四个孔插进去，注意方向
钥匙的方向，别插反了

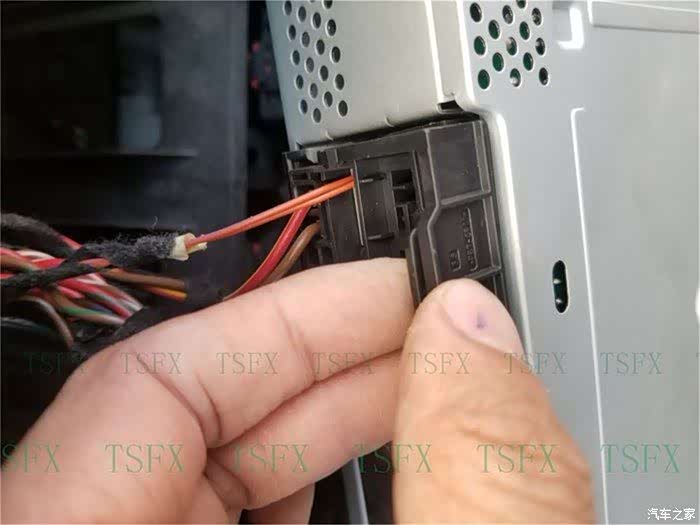

取下MIB大插头

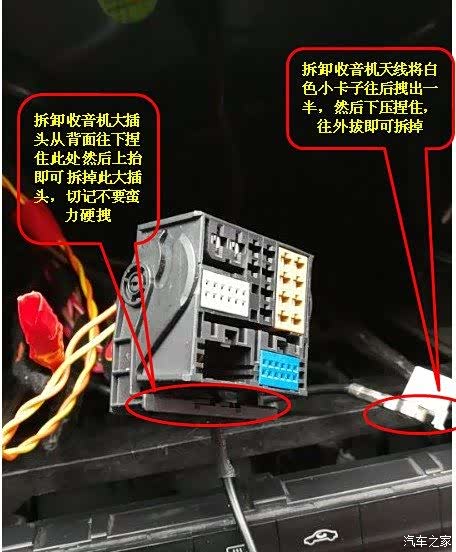

拆下MIB大插头，右边白色小插头为收音机天线，

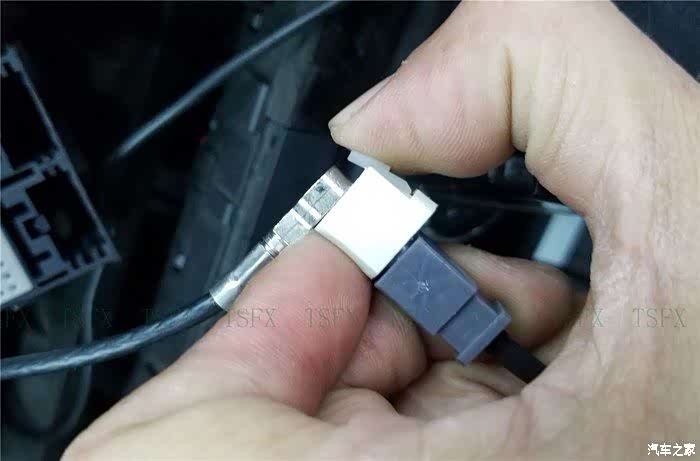

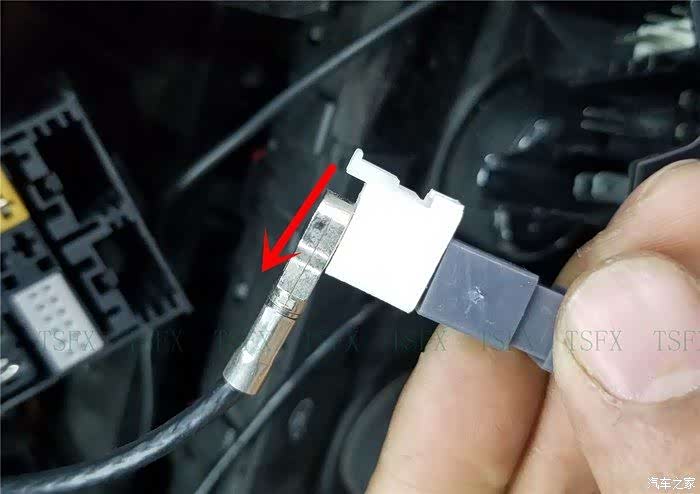

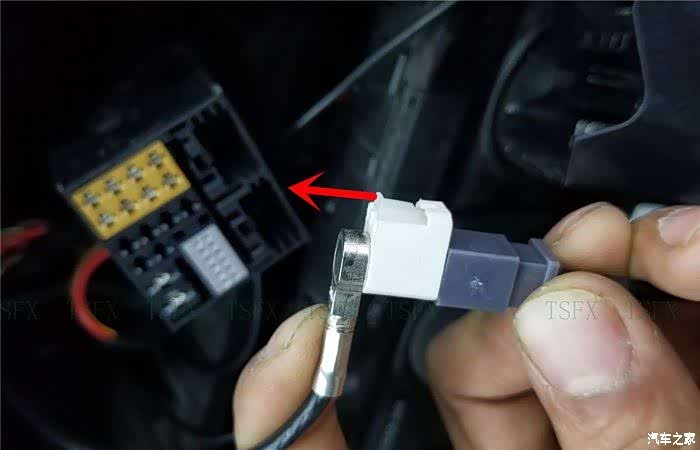

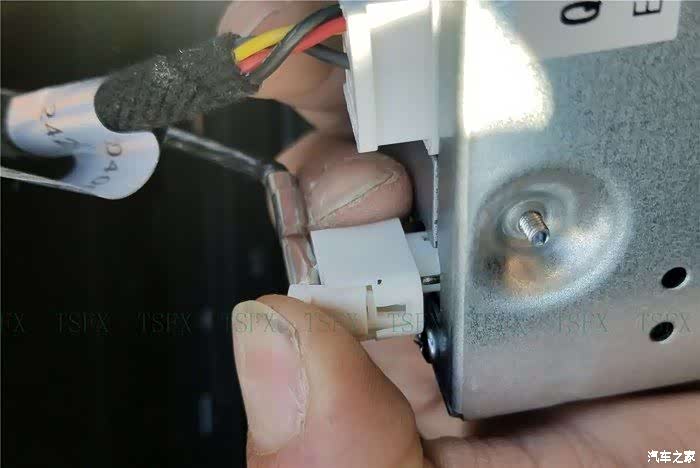

其中，拆收音机插头需掌握技巧，下面拆收音机线插头三步曲：
1
2
3
哈哈

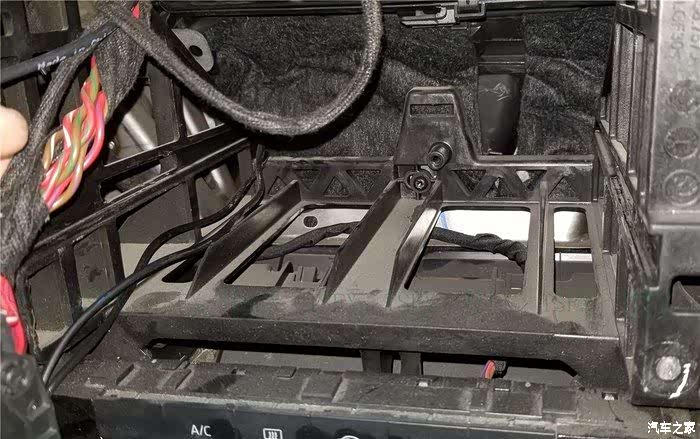

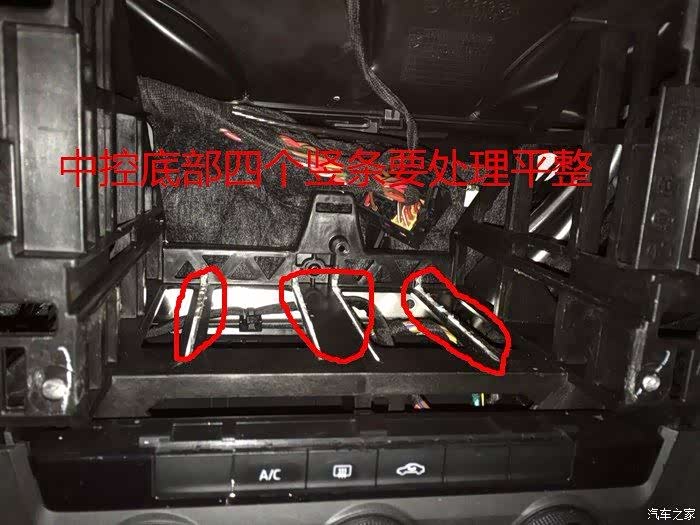

这四条竖条，需处理平才可正常安装280系列下机位一体机
处理好的
第二步，网关跳线，重点部分
如果不安装倒车影像，网关线可以不用跳；安装倒车影像就必需重新跳网关线！
有些车友不理解这是为什么，原因就是原车走舒适CAN总线协议，安装倒车影像必须要信息娱乐CAN总线协议，这样倒车影像才会正确显示。（安装OPS、自动泊车也需要跳此网关CAN线）
这里提示一下，跳网关线，是需要考验腰的，姿势很重要，
有些车友不理解这是为什么，原因就是原车走舒适CAN总线协议，安装倒车影像必须要信息娱乐CAN总线协议，这样倒车影像才会正确显示。（安装OPS、自动泊车也需要跳此网关CAN线）
这里提示一下，跳网关线，是需要考验腰的，姿势很重要，

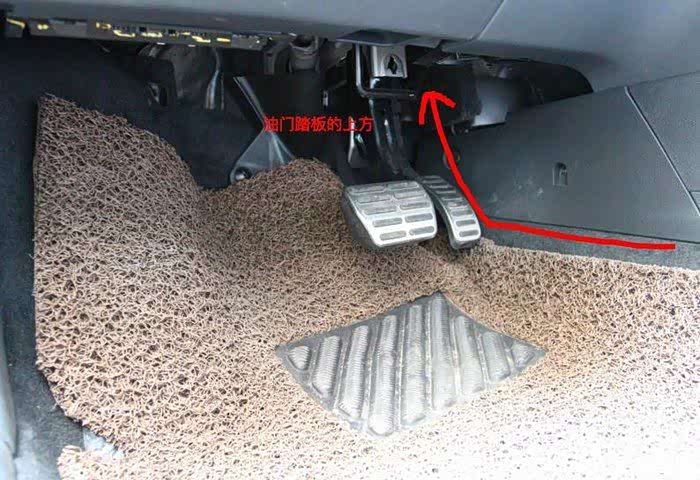

网关藏在这，油门踏板上方，有一小块灰色的绒布档板，拆下档板后，就可以看到网关
摆好姿势，就能看到网关…………
目标出现

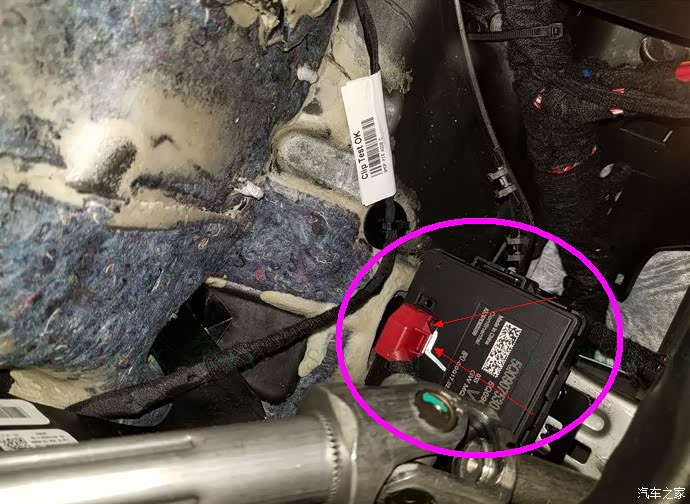

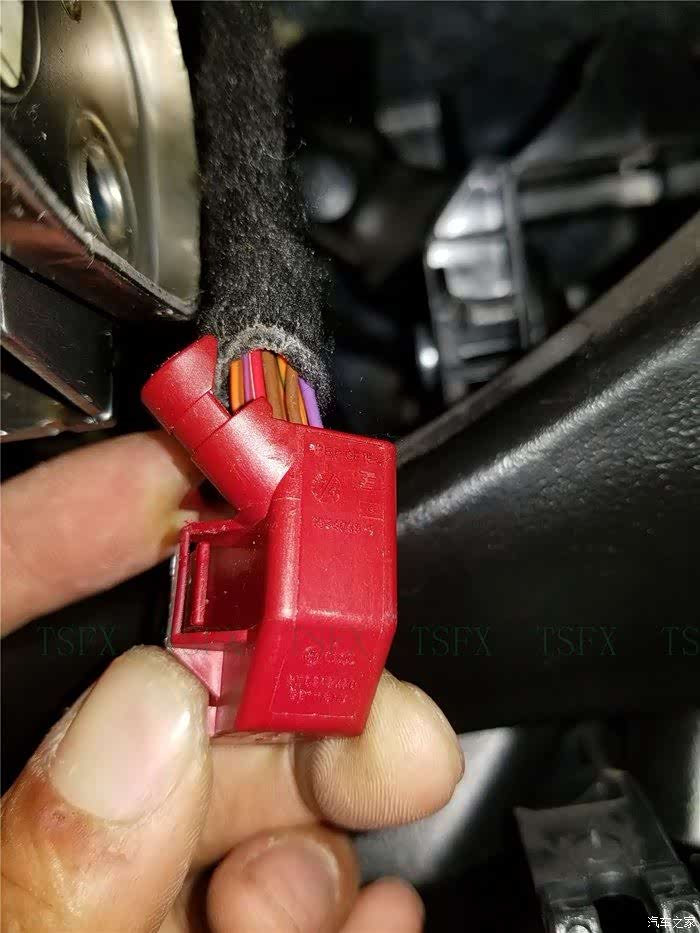

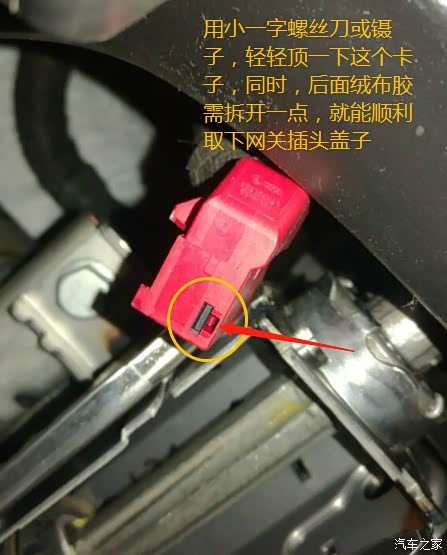

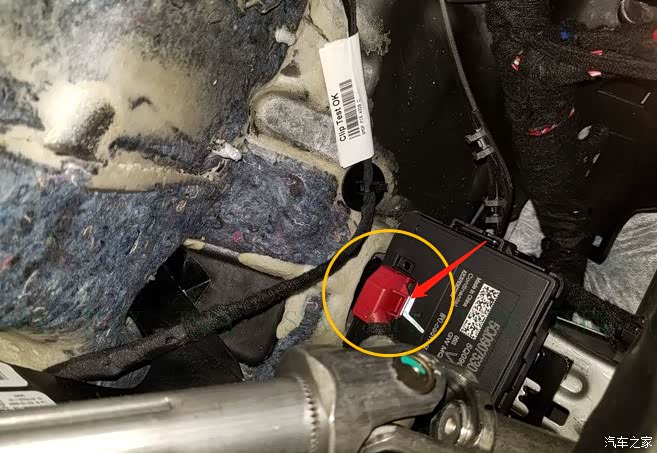

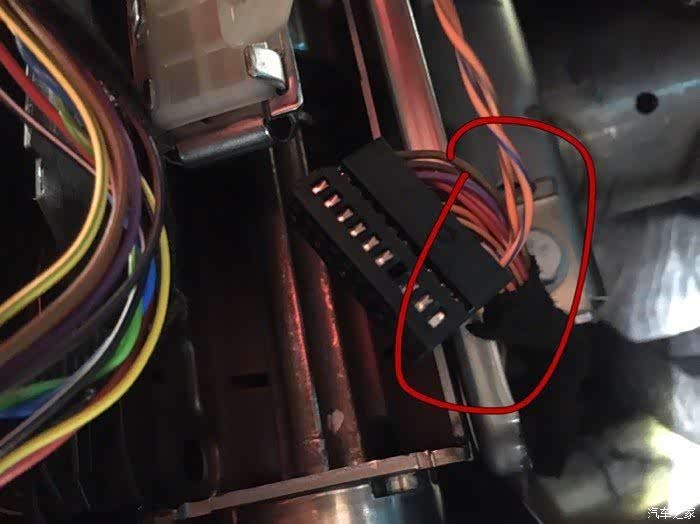

红色网关线插头，有个小卡子，用手顶住卡子，就能拔下网关线插头
撕开尾部的绒布胶
拆开线色罩子

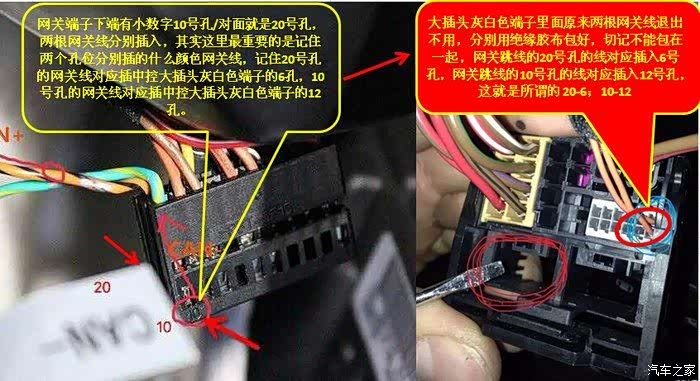

拆开网关插头，如果没加装过什么东西，10和20默认是空的，网关线，插进10-20，一般紫色是CAN+,插20号，棕色是CAN-,插10号孔

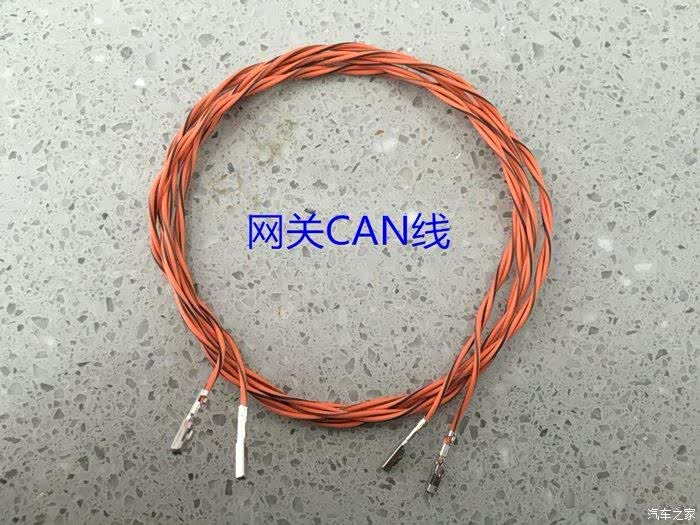

摄像头的线束中，有这条线，这就是传说中的网关线，用绒布胶带缠好，防干扰

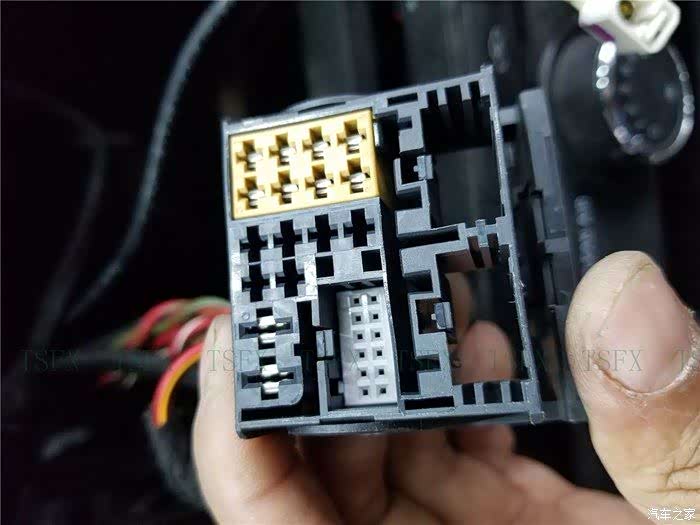

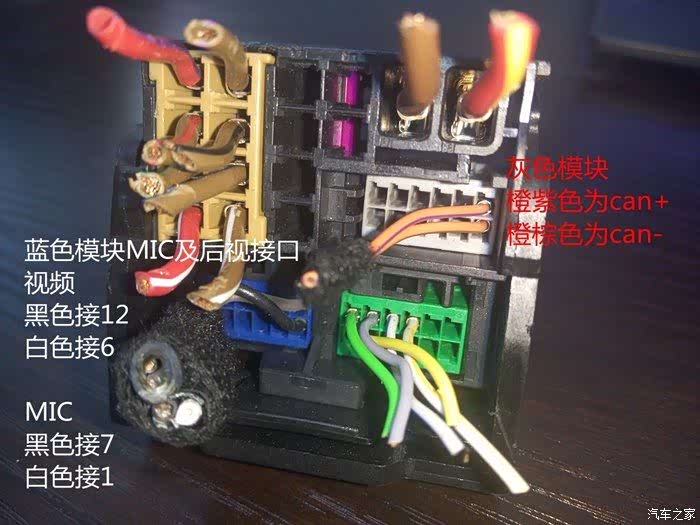

中控MIB大插头定义

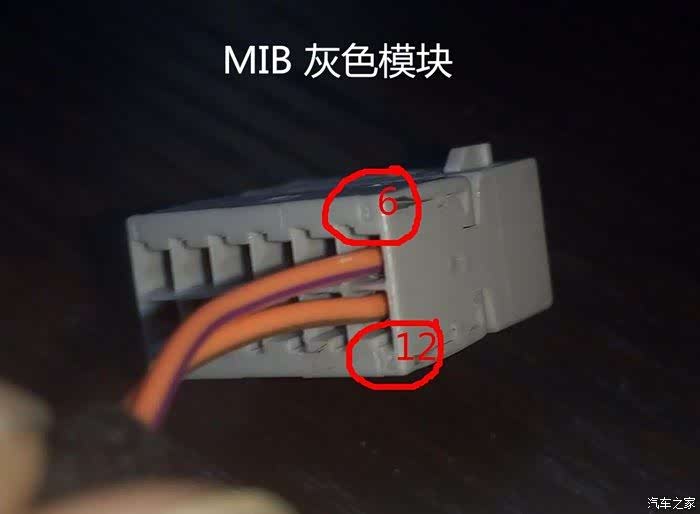

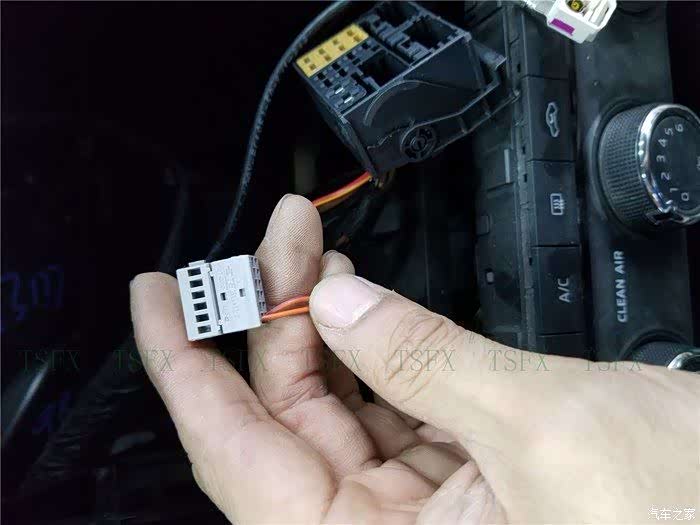

取灰色插头

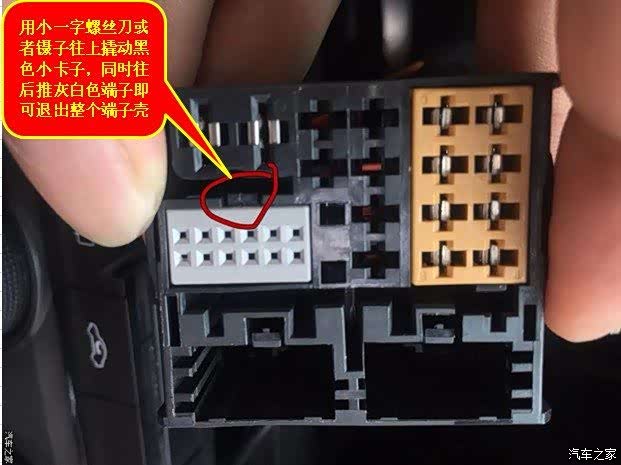

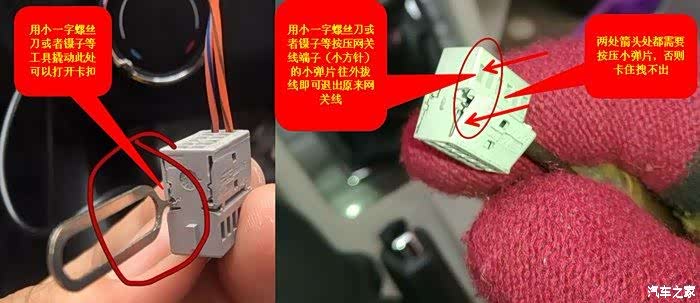

用镊子顶一下灰色插头的小卡子，灰色插头就能取出
引用大神们的图片教程，到此，网关跳线完成

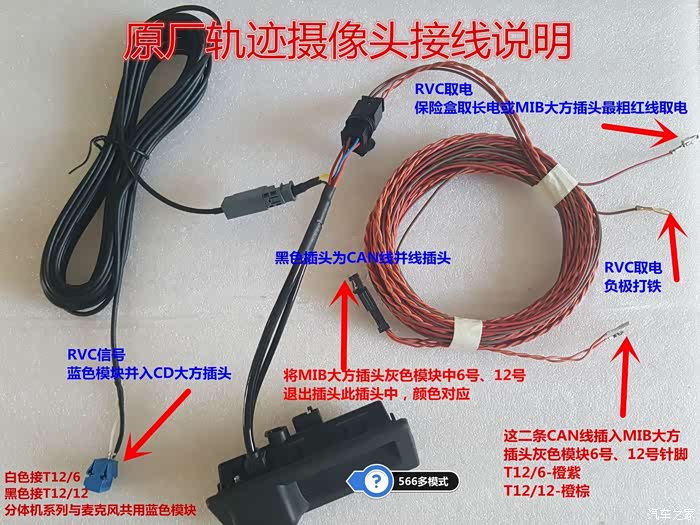

大众原厂566D轨迹摄像头接线方案
第三步，拆尾箱

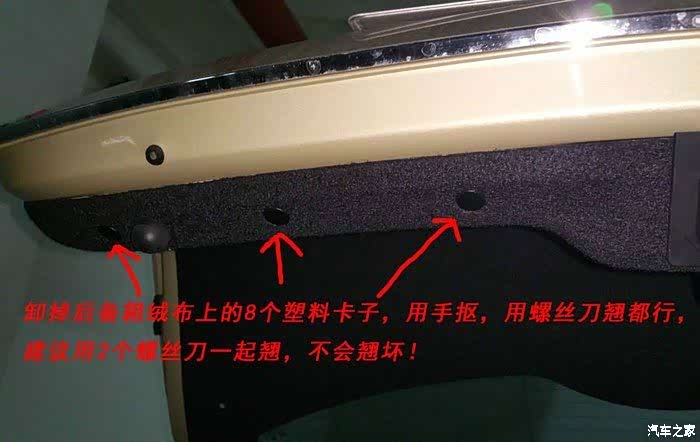

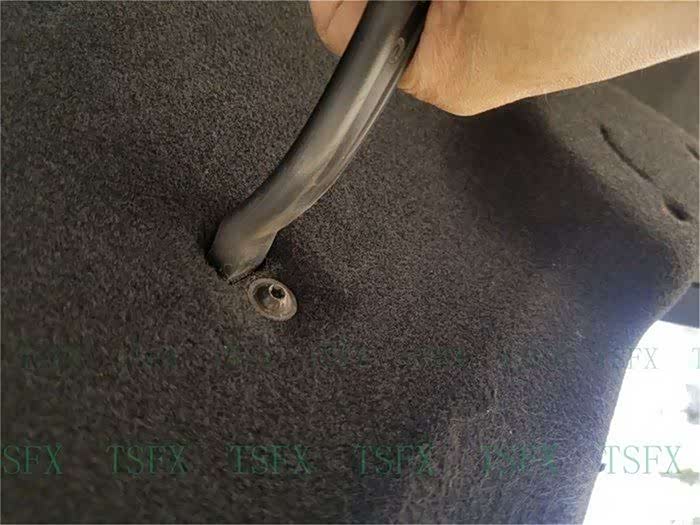

先卸掉后面的那个拉手用T20螺丝刀，实在不行一字的也勉强能开，用塑胶撬工具卸掉后备箱绒布上的8个塑料卡子，用手抠，用螺丝刀翘都行，建议用2个螺丝刀翘，才不会翘坏！这个塑料扣材质还行
用T20螺丝刀卸掉手柄固定螺丝
一共8个圆形卡子

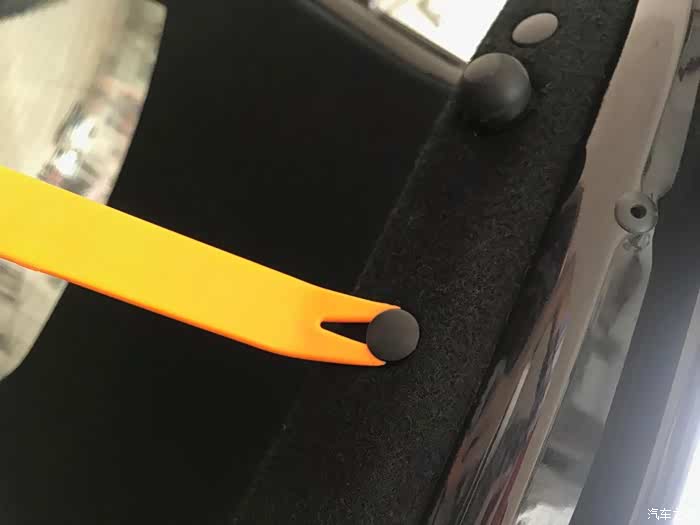

开拆，依次拆掉8个圆形卡扣，

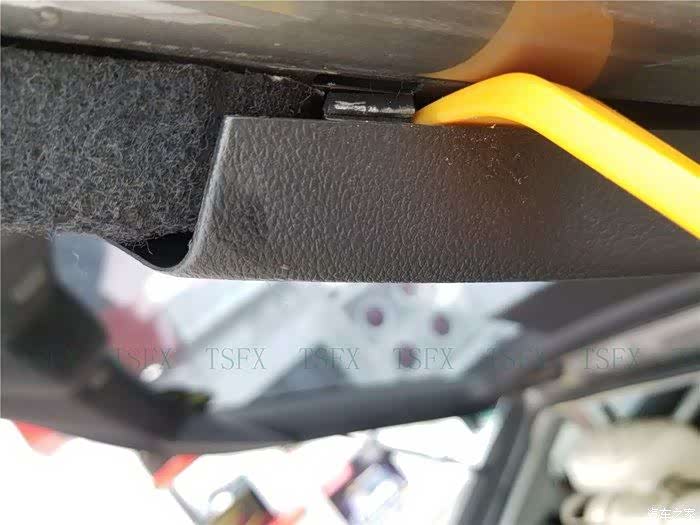

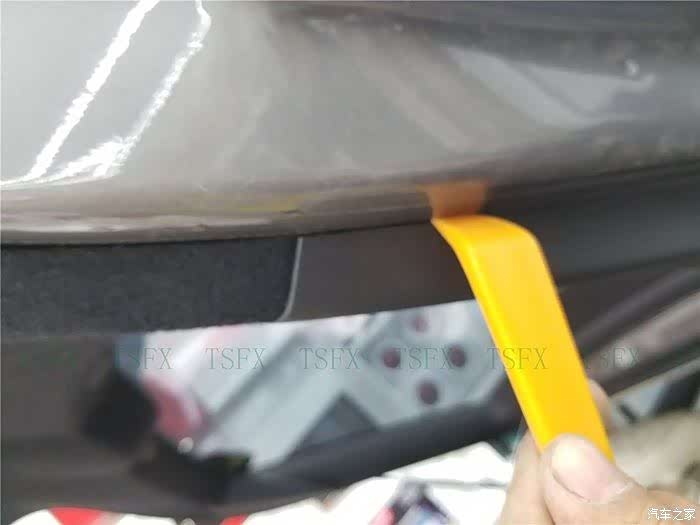

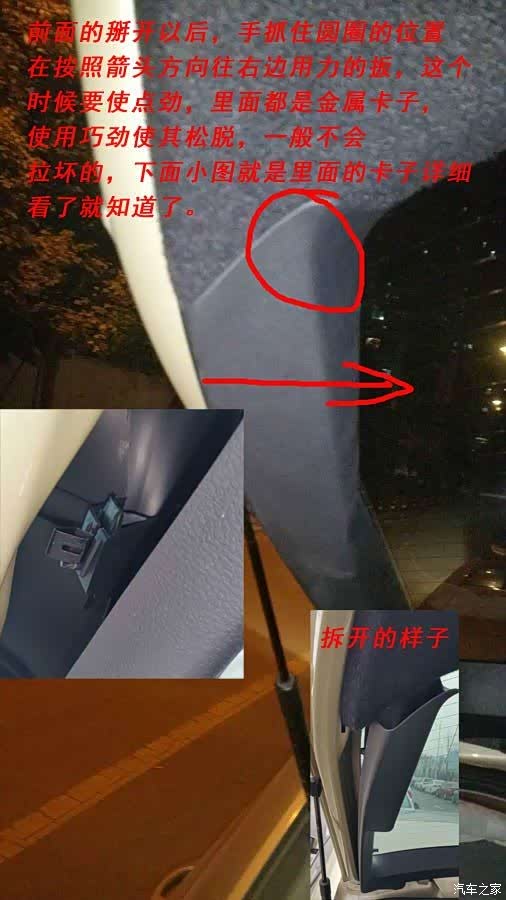

需要先拆去尾箱隔板上面的塑胶块，用塑胶撬棒拆，很容易

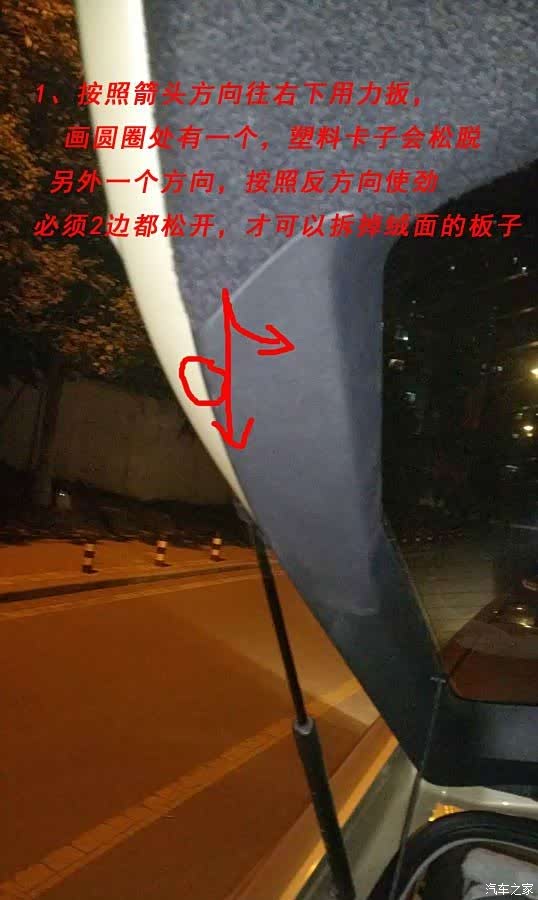

先拆去这个卡子，两边一样，方向反之
第一步
第二步，

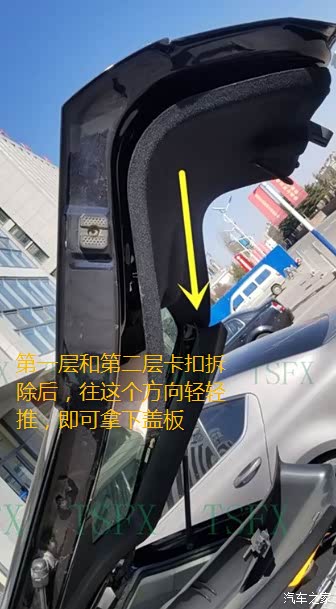

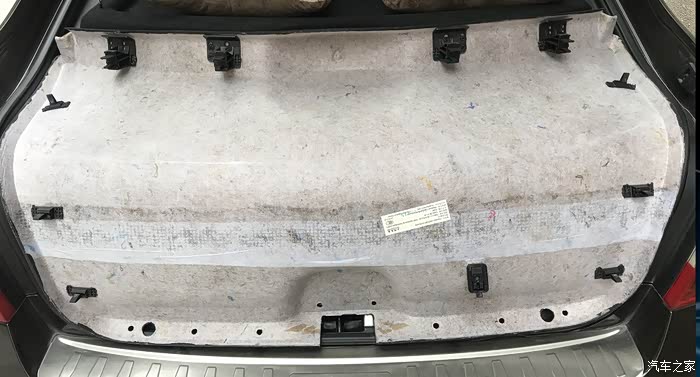

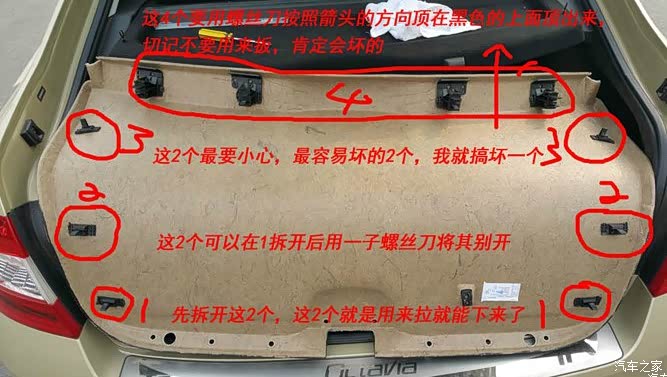

先看看尾箱盖板卡子布置位置，至少心里有个谱，先拆掉第一层左右两边的卡子，再拆去第二层两边的卡扣
稍稍用点点力，就能拿 下盖板

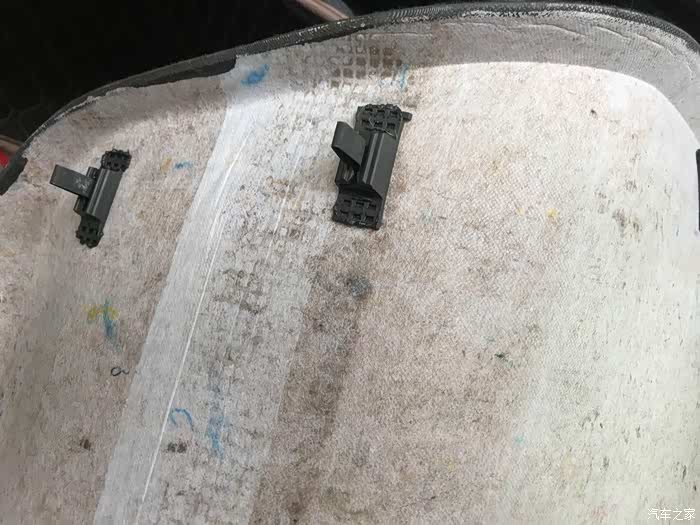

小心翼翼拆下来，卡子完好无损，这尾箱隔板是块纸板，外面是绒面的，里面是纸板，塑胶卡子是粘接在硬纸板上的，所以，牢固程度很一般，早备好了胶水，都加固一下，据说15-16款隔板材质不是这样的，坑………………

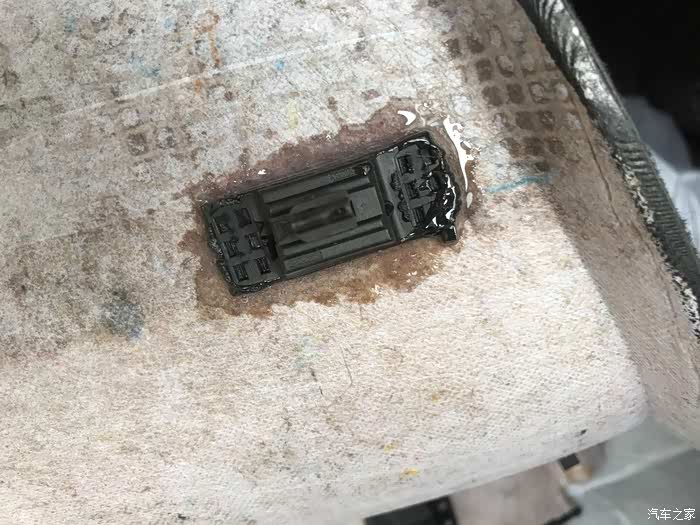

卡子特写，塑胶加金属弹片结构
所有卡扣全部用胶水加固
先写到这，后续抽空再完善，这玩意费时间哈
