简介:防盗系统故障导致车辆无法起动
车型:奥迪A4L2019款40TFSI
故障现象:
车辆拖车进店，按压遥控器车辆无反应，左前门防盗指示灯闪烁，机械钥匙解锁后，按压点火开关E408无反应，车辆无法起动
诊断过程:
1.利用诊断电脑进行检测，系统报所有控制单元无法通讯
车型:奥迪A4L2019款40TFSI
故障现象:
车辆拖车进店，按压遥控器车辆无反应，左前门防盗指示灯闪烁，机械钥匙解锁后，按压点火开关E408无反应，车辆无法起动
诊断过程:
1.利用诊断电脑进行检测，系统报所有控制单元无法通讯

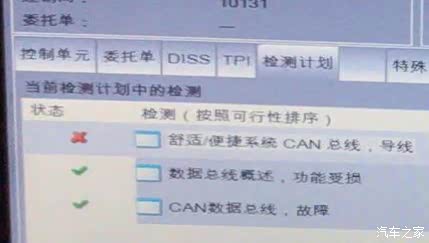

电脑检测控制单元无通讯
2.查看相应电路图，利用万用表按照诊断电脑进行检测舒适系统控制单元J393供电、搭铁未见异常
3.在检查过程中发现开启危险警告灯后，前部灯光正常闪烁，后部灯光不亮
4.根据相关资料进行分析，J393是防盗主控单元，并且后部危险警告灯由J393进行控制，所以将故障点锁定在J393上
5.由于前面检查J393的供电，搭铁无异常，根据诊断电脑对总线进行检查，首先测量总线电阻为60Ω，基本排除总线硬件出现故障，然后对总线波形进行测量，发现低CAN显性电平振幅偏低，与高CAN未成镜像波形，怀疑系统有干扰造成总线工作异常。

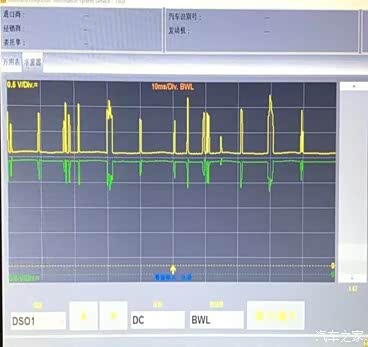

故障波形
6.由于此车型取消CAN节点，只能断控制单元来排查故障，将J393断开之后波形恢复正常，确定故障点为J393，替换同型号备件后，危险警告灯恢复正常。

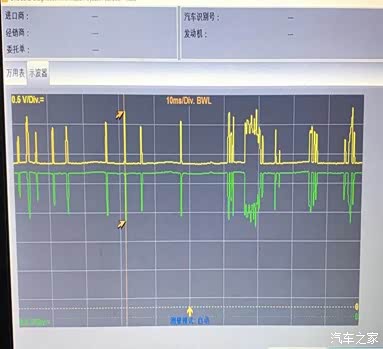

断开J393后波形
维修心得:在维修过程中正确有用专用工具，可有效提高工作效率
