流媒体是一个新兴才产物 可以理解成加强型的前后双录记录仪 多了后方画面实时显示功能
可以有效减少盲区 尤其是下雨天增加后方视野
可以有效减少盲区 尤其是下雨天增加后方视野

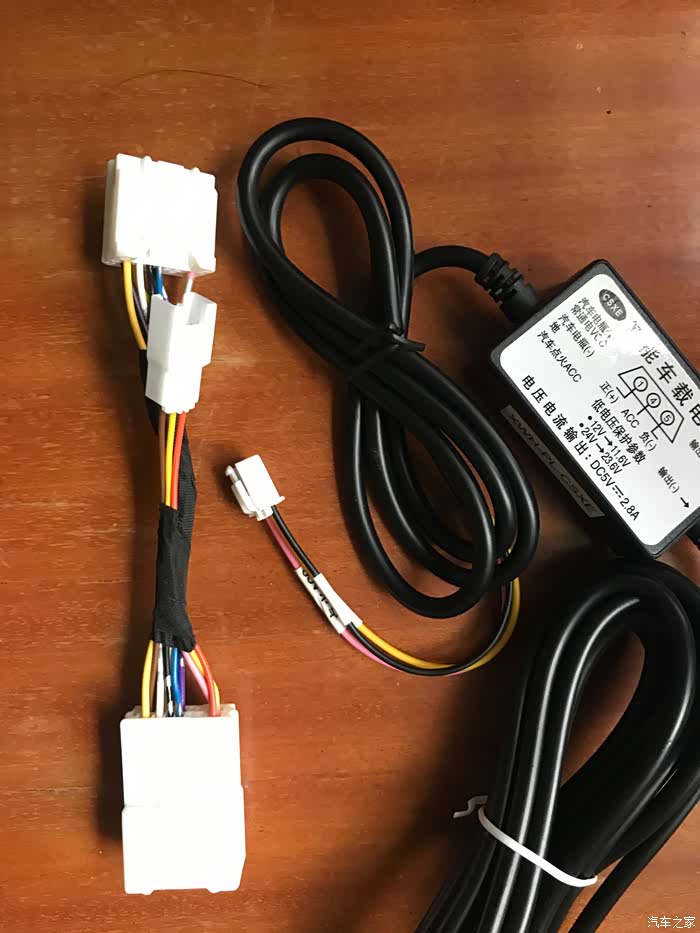

某宝定制的天窗插头，在原车天窗基础上分出三根线用于接记录仪
拆卸天窗 已经可以看到天窗接头
天窗插头对比
天窗插头特写
准备工具 双面胶 撬棒 植绒布
绕线 防止异响 之前的天窗插头没有绕线 这次拆下来顺带给处理了
拆卸A柱 大力出奇迹 上方有个小弯钩卡扣比较特殊 用来防止气囊弹出的时候把A柱崩下来 拽住A柱
由于施工空间狭小 在加上皇冠的卡扣是硬质材料 无法像网上说的那样旋转 于是采取暴力的剪断方式拆卸
由于施工空间狭小 在加上皇冠的卡扣是硬质材料 无法像网上说的那样旋转 于是采取暴力的剪断方式拆卸
拆卸后卡扣是一次性的 无奈只能去4s在订一个 12块钱 倒也不贵 不过原厂的质量确实不错 剪了老半天才剪断
安装好心卡子的A柱 可以看下内部结构 知道了结构下次就好拆卸了
把线饶到a柱管线上 用扎带固定一下 不要挡住气囊 然后顺着胶条走到主驾驶门槛条位置
拆卸主驾驶门槛条 直接网上提就可以 两头是两个水平的卡扣 其余位置都是垂直的
看一下门槛条背面 知道了卡扣位置就可以对对症下药了
这个东西是可以拆开的 拆开后可以把线绕到原车的管线上
拆卸左后门的 方法同前面 可以看下内部结构
把胶条 拆卸b柱内饰板 b柱内饰板不用全部拆卸 只用下面开个口 能把线传过去就够了
这里只要能把线穿过来就够了
拆卸后座挡板 首先拆胶条
拆下的后座挡板 可以看到右侧的一排小勾爪就是用胶条固定的
上方会有一个卡扣
后备箱没有找到拆卸教程 我选择一个曲径通幽的办法 先去某宝找对应的配件 查看内部结构
可以看到后备箱隔音棉整个是一体的 而且是用4个勾爪固定
拆卸尾箱盖 卡扣直接跷
拆卸后牌照灯
打磨线槽
打磨线槽
由于线会把拍照灯也顶起来 会有缝隙 所以牌照灯位置也要做密封处理 继续上神器
最后安装 把走线槽里的线用密封胶也抹一下 增加密封性
内部走线 电线用双面胶直接粘住 上方扎带固定一下 由于原车自带摄像头 所以倒车线没必要接了
为了安全 接口用胶布包一下
为了安全 接口用胶布包一下
最后效果图 摄像头整体偏大 尺寸特殊 买不到牌照灯支架 只能这样了 看着还行
这是在无光环境下 仅靠刹车灯照明
