自从我上次发贴改中控的帖子后，很多有同样想法的车友先后都去改了，我也看到很多发的帖子了，但是大多数都买的成品线，而且卖线材的都没有完整实现我所说的功能。这里再次做一个详细说明！

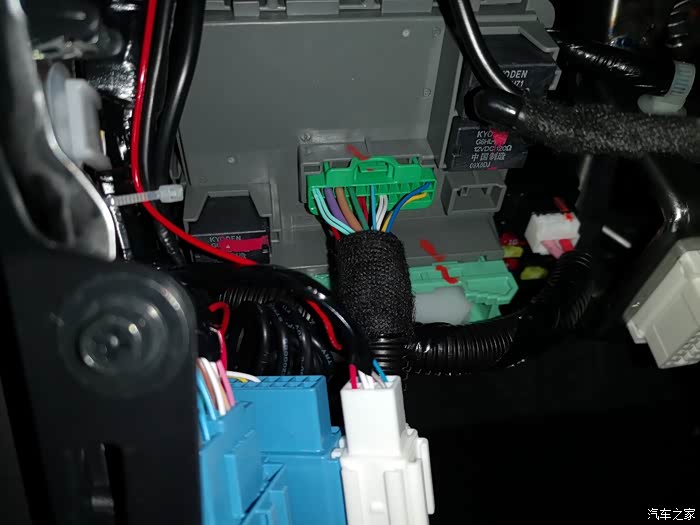

图中绿色22针插头最左上浅绿色一孔两线的位置就是倒车灯

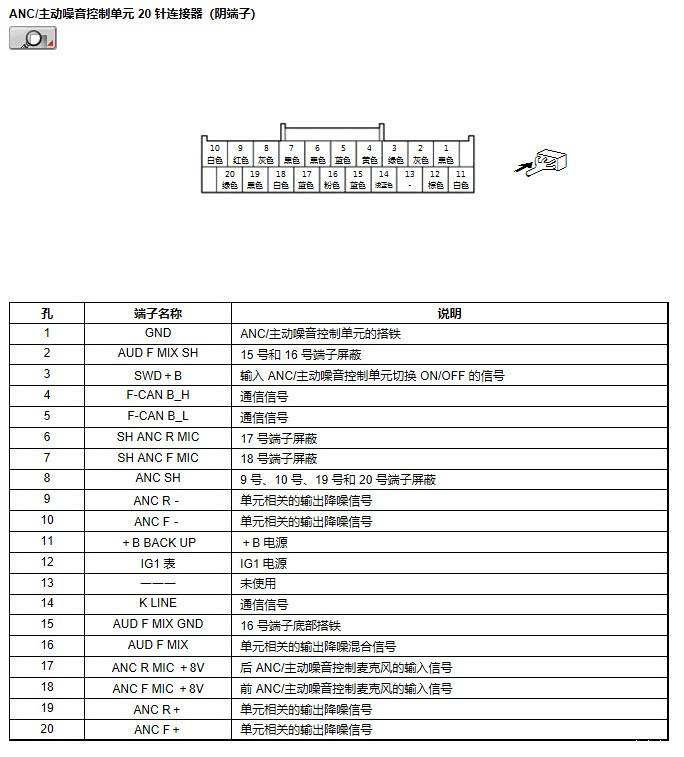

4 5引脚对应E5 E13，12对应C10

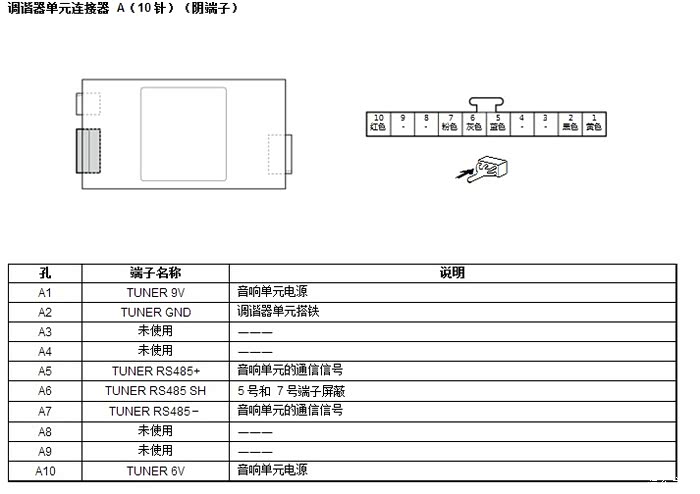

收音机模块的控制线多数也是做好的成品，可以不管。如有问题，可以对下定义

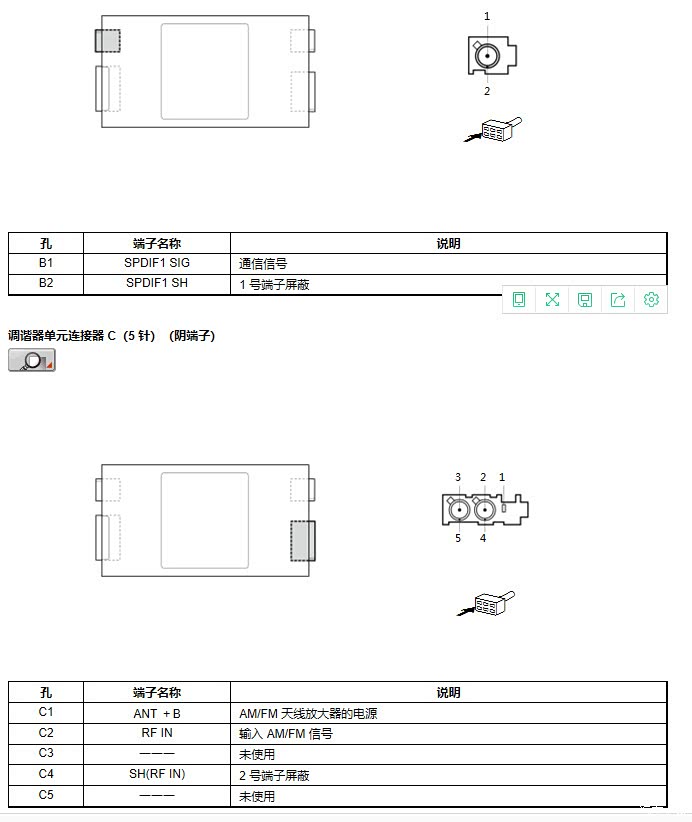

收音机的信号输入输出端子定义
红色线是倒车激活线的中控端C15

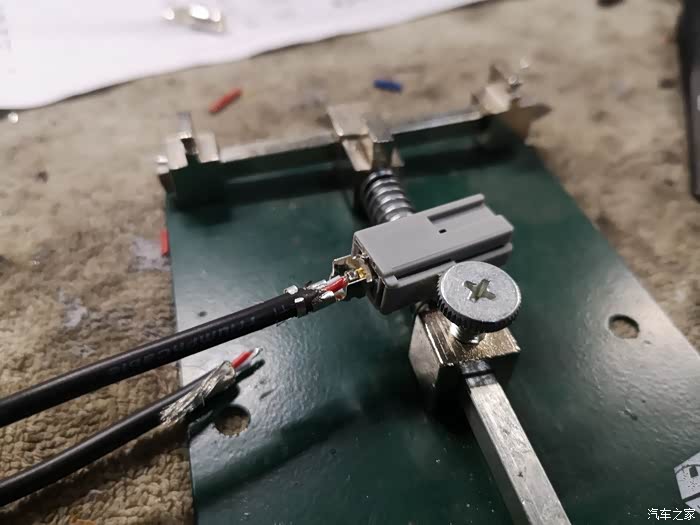

自己做的收音机信号线要用屏蔽线做。

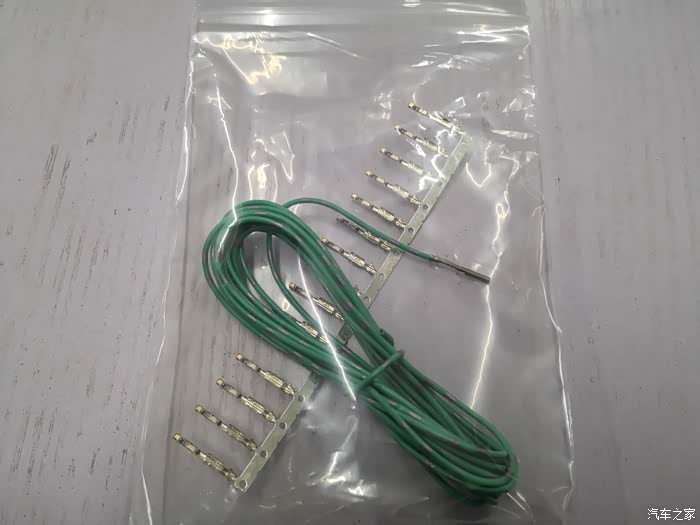

到pcm的VSP线和端子，这个比较特殊的端子非常细，估计很多做线的都不会配

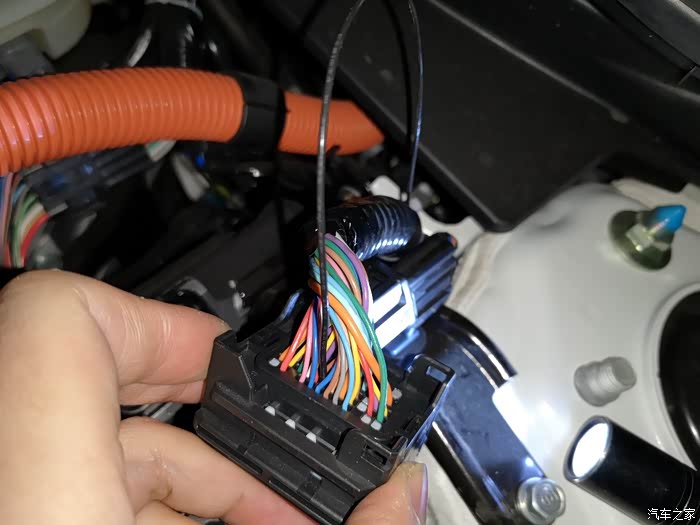

黑色另加的vsp线在pcm上塞入的位置
7寸屏主供电插头，跟5寸的区别就是A22号VSP

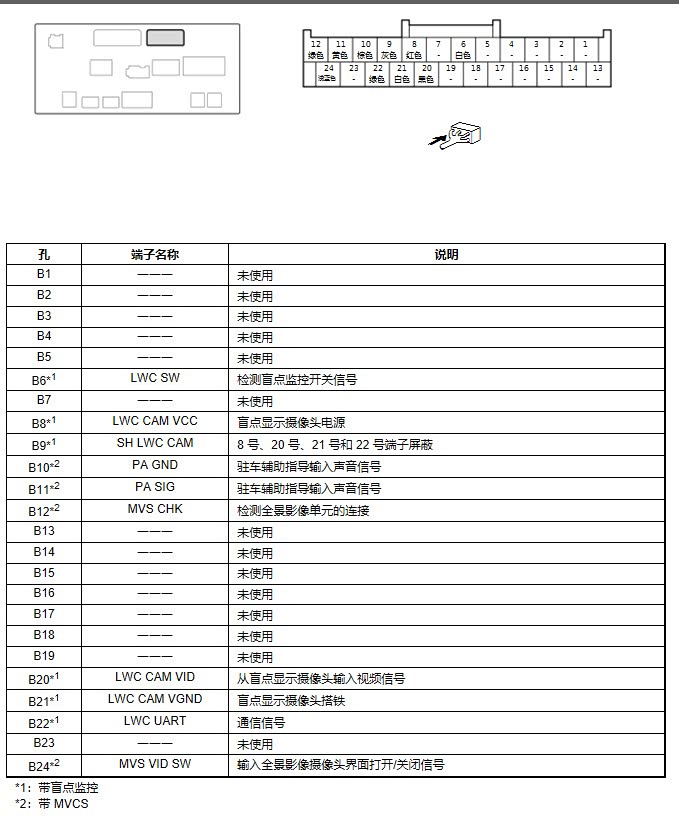

7寸屏独有的盲区和全景用的插头，5寸屏没有，需要自己增加的，盲区是单线定义的摄像头，跟思域的不通用！
7寸主机到收音机和显示屏插头

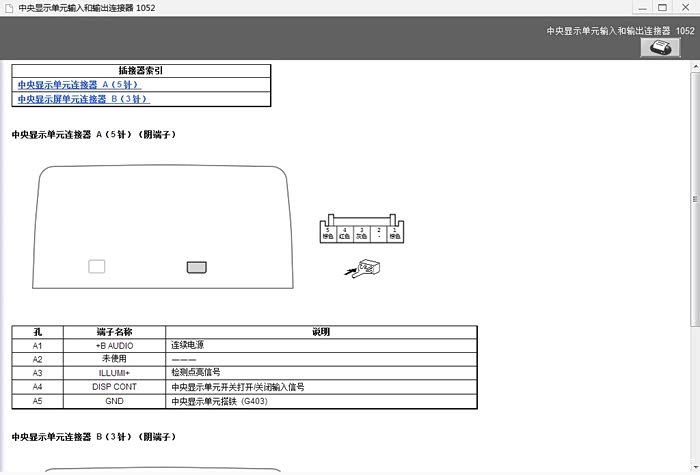

显示屏的背板插头，这里的线多半也是做好的，如果自己做，A1连续电源接到主机插头的A3,A3小灯接到双跳开关后面灰色线，A4接到上上图的E4，A5地线可以随意发挥

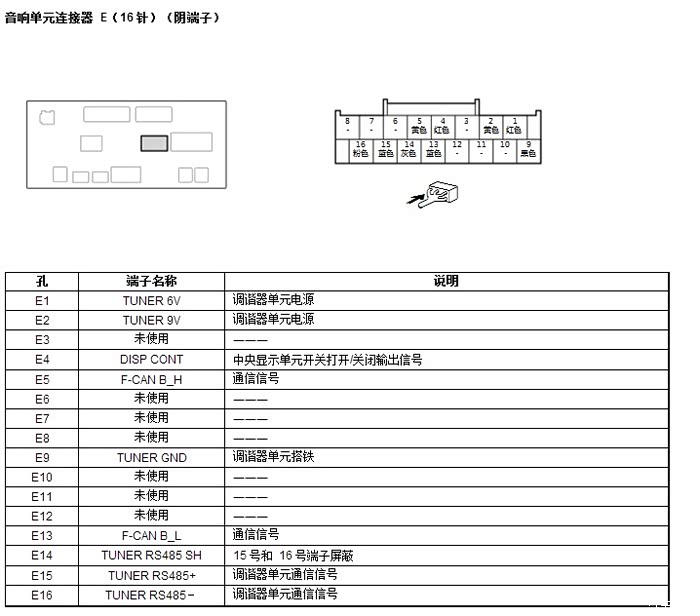

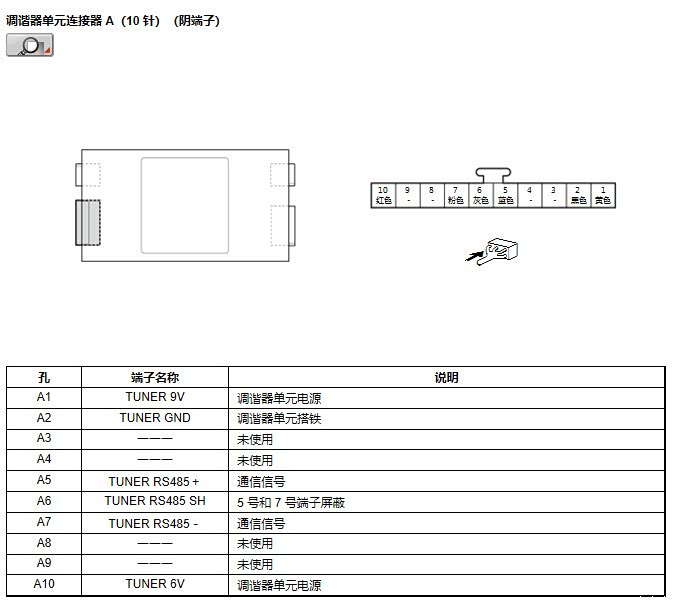

收音机模块的所有线，都是一一对应接到主机的E插头

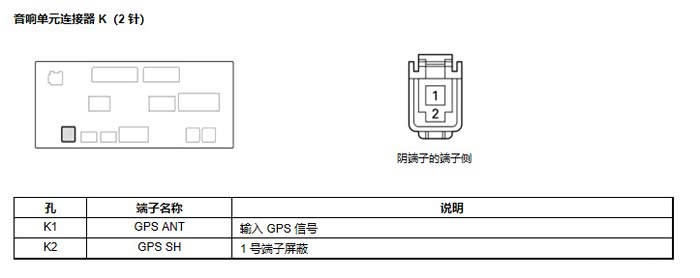

最后，还要自行买一个这样插头的GPS天线，建议线长2米以上，把天线模块拉到原厂高配感应雨刮位置罩起来就完美了！

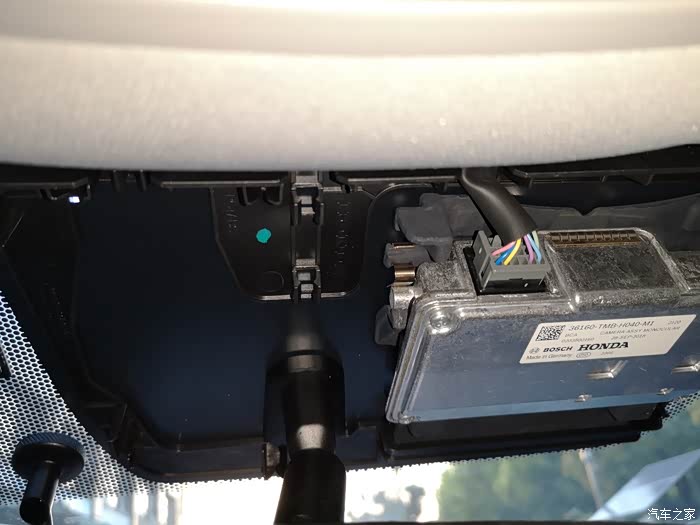

左边黑色区域均可粘帖GPS天线模块，此处搜星极快！右边是honda sensing摄像头模块。
如还有不明白的，可以附图询问，问题情况要描述清楚。
