因为图很多，顺序不太好，比较乱套，凑合看吧，我也就看到图说事了，别怕开灯，随便干就对了，这个是开了灯的效果，估计在装车调试电路呢
改灯要用到的这个， h4改氙气大灯线，因为空间有限，我就拆开了，直接电烙铁伺候，减少空间，加强牢固程度。
这是开灯后的第一个安定器，放在灯外面，我觉得第二个方案更好，这个灯壳坏了别担心，网上后灯壳也就75一个，所以别怕，动手就好了。实在不行网购一个，蓝色的是密封胶。
这是一个改好了的，在调光，
转接头内部电路
进口汽车用的安定，和海拉6是可以匹配的
内部日行灯接线在灯内接9好插口
这个就是灯碗开口，加四个螺丝固定比较简单了

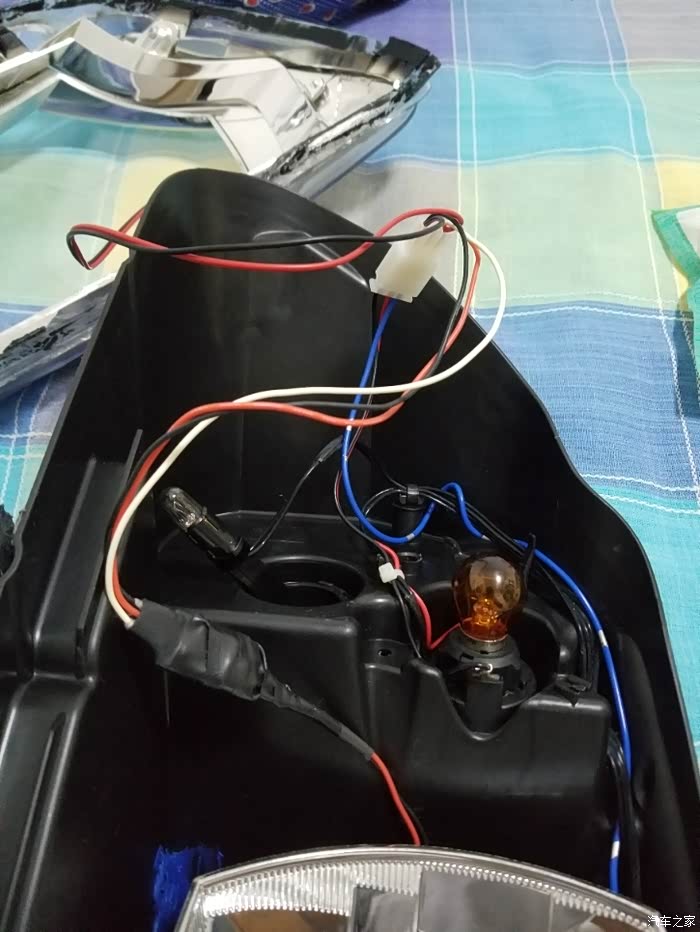

做灯线，插口对接，方便检修。白线是接转向灯的，天使眼亮度减半。黑色接负极，红色接ACC
转向灯有个是常负极，焊接接线
做好的插头
这个是日行灯效果图，因为没接电，所以现在不亮呢，最近需要用车，春天有时间再搞。电路基本接好了，剩下机箱接线了
这调试右灯呢，天使眼也亮了
这个就是第二个方案，安定装在灯内位置，用耐温胶粘住，耐温200多度，我知道灯内热量不好散热，正好两个灯不一样看看那个先坏，一个被水淋湿电路可能废了，一个高温可能废了，考验下，如果有一个坏了的另个就换
因为暴力拆灯，用了蓝色密封胶直接外面密封，不专业，倒是感觉还行几天了，没见有雾，看着这车埋汰的
因为改装时间比较长，20多天，一般都是上班，看店，剩余时间不多，慢慢来，所以电瓶没电了，于是不求人电动车电瓶伺候，把电池由原来的串联改成并联。给电瓶充电
两个灯，改了以后，一起简单调灯，改天细调
远光灯路测
这也是远光灯，因为是二手灯泡，所以有点光衰，忍了
这个图片应该是灯刚从车上卸下来呢

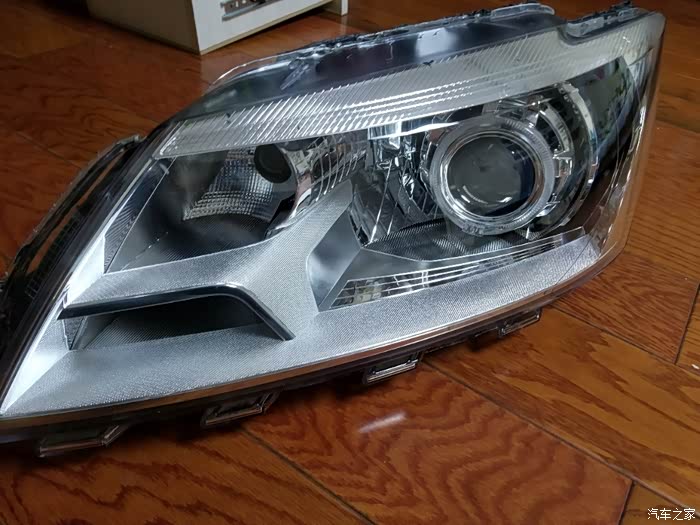

这个是一个改差不多的
页眉日行灯改造。这个是led灯条，焊接，粘贴就好了
页眉灯亮的时候
天使眼亮的时候

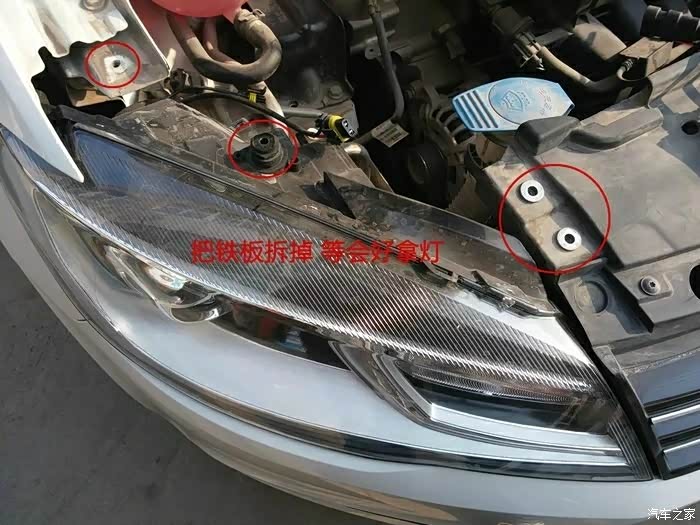

网友图片，怎么拆灯
盗图
很详细
看着弄，一样的
右边是led灯，左边是原车55瓦卤素灯
