磨刀不误砍柴工，安装之前的工具准备是必要的，"T20"的六角梅花螺丝刀必不可少。

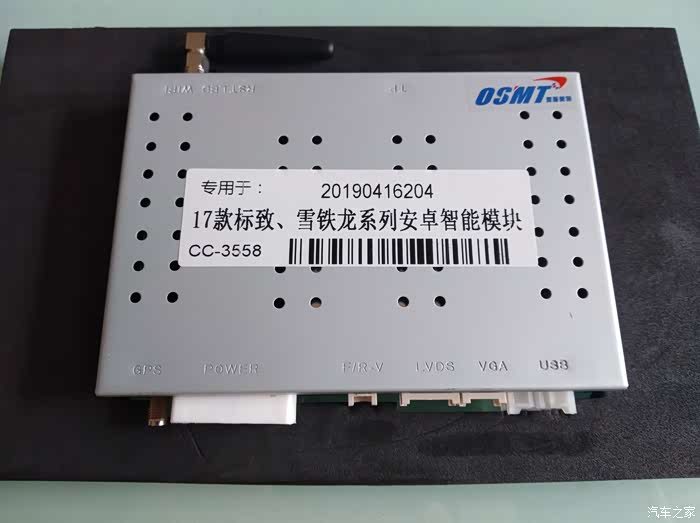

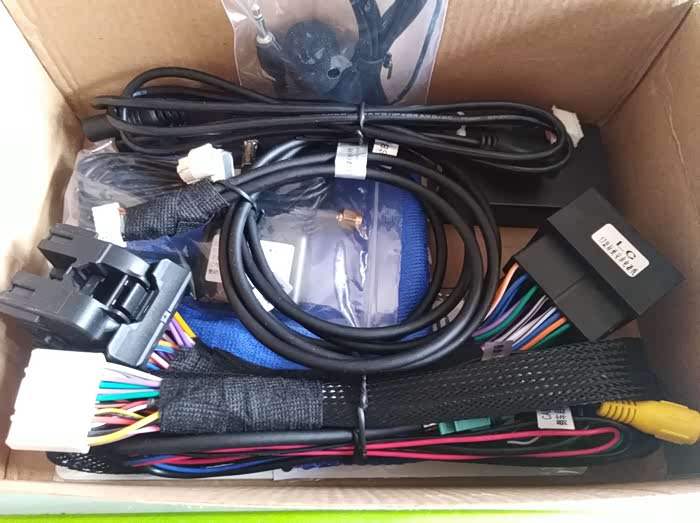

安卓模块真容，奥斯莫特一家专注汽车科技的公司。
由于是NAC的主机安装要拆中控，就拿出风口开刀吧。

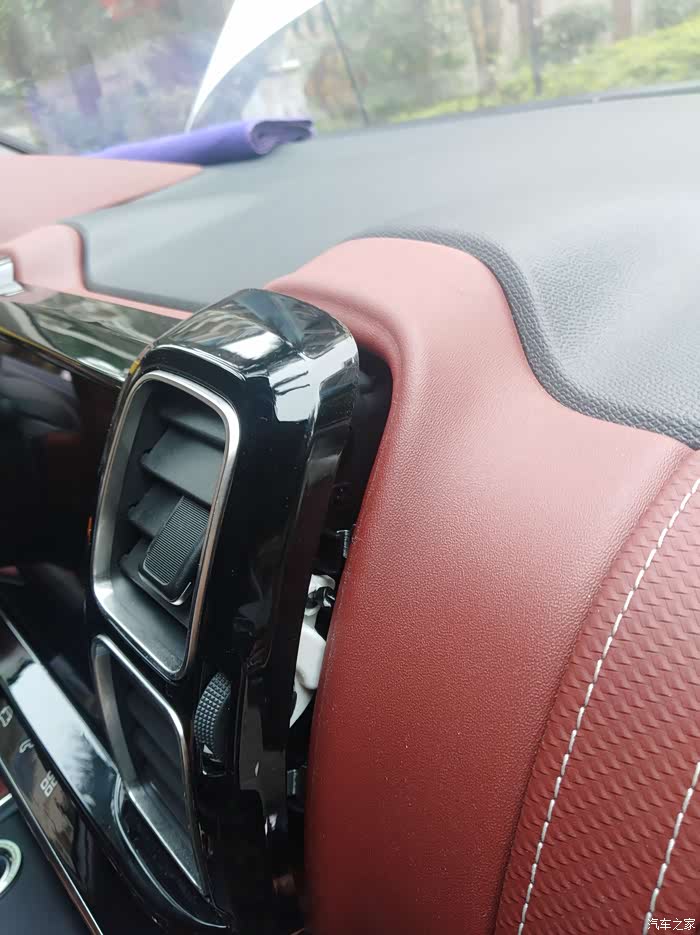

两根撬棍相互配合，从出风口的边缘慢慢撬起。
撬棍继续在8吋中控屏的两侧向中心压下，一共有4个卡口。

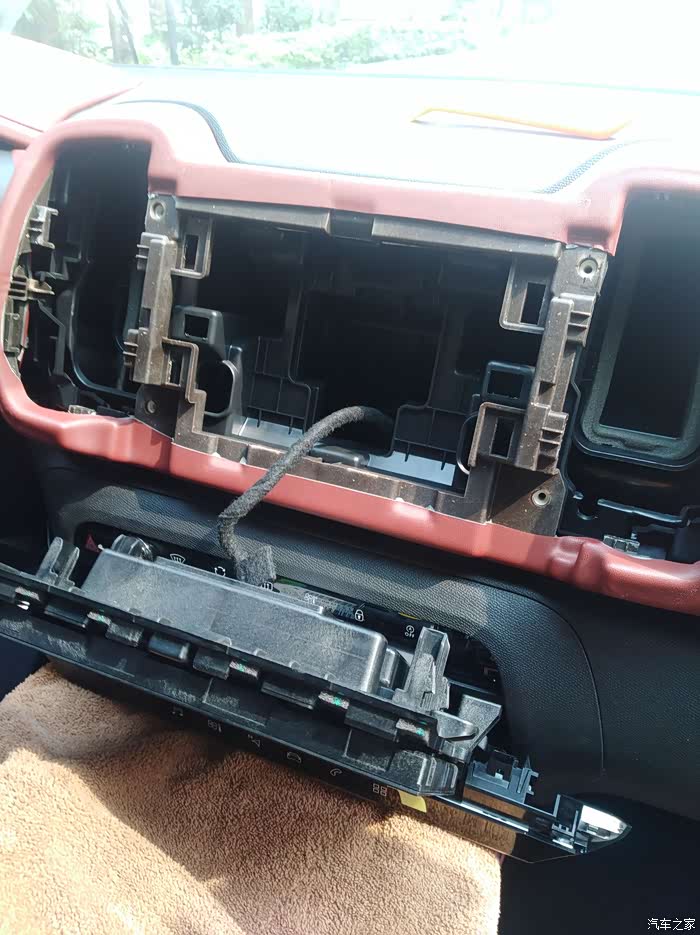

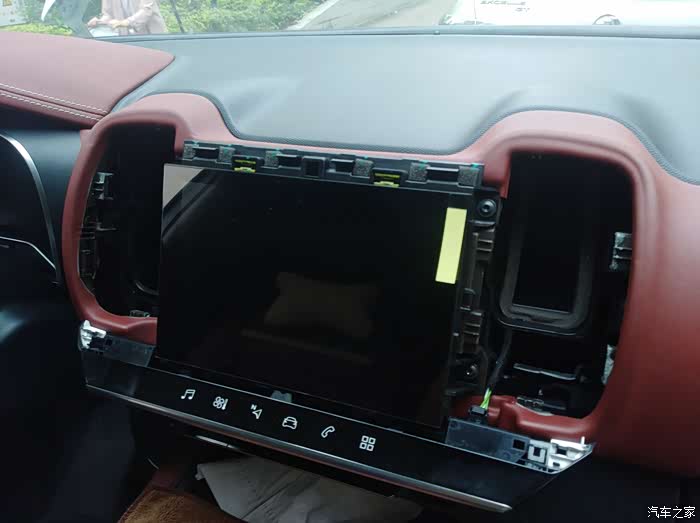

4个卡口的位置逐一攻破，中控屏低下了高贵的头颅。
8吋屏后的LVDS线和主机相连，用小号的一字螺丝刀把粉红色的卡口垂直撬起，切勿硬拔！
下面来到下盘环节，副驾一侧先用撬棍把封盖撬起。

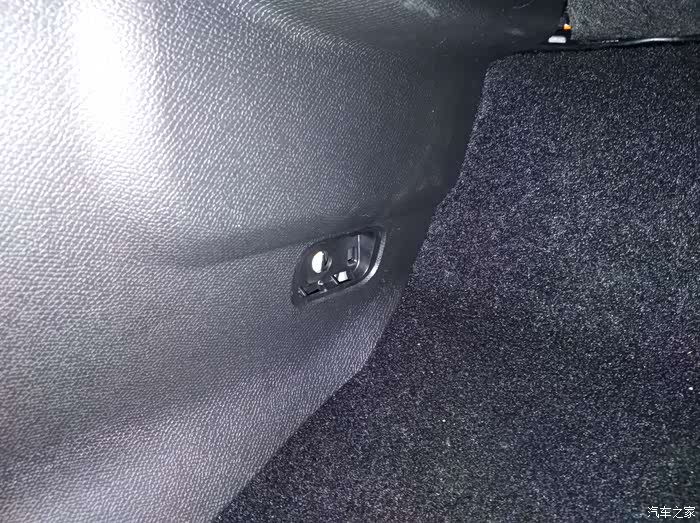

主驾一侧的封盖位于油门旁边。
卸完螺丝就可以把侧饰板往车门的方向抠下了，注意卡扣的位置。

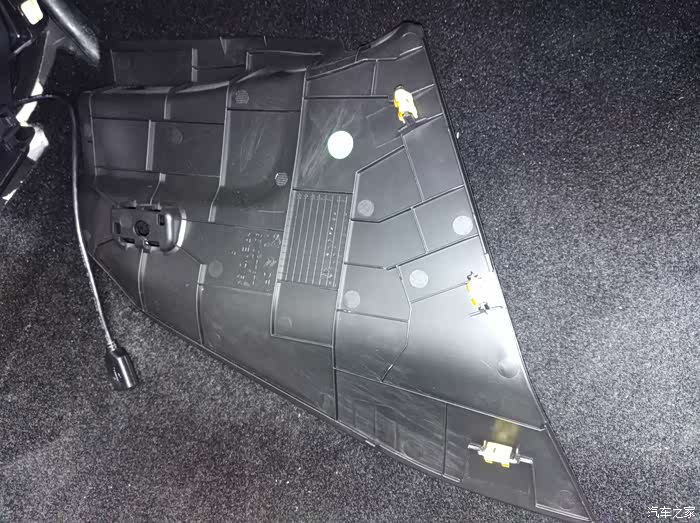

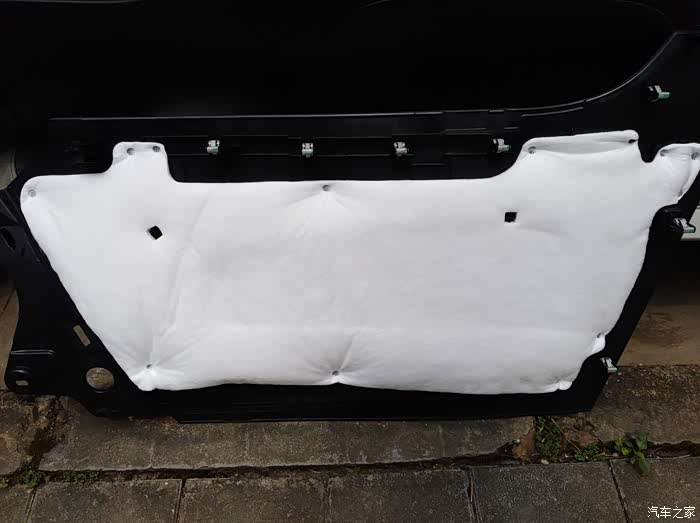

副驾这边的侧饰板，一共有7个卡扣，看到了 良心的隔音棉啊。。。

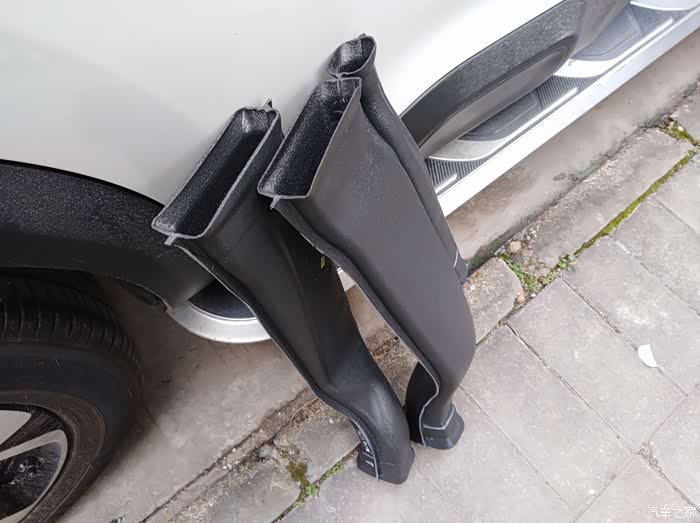

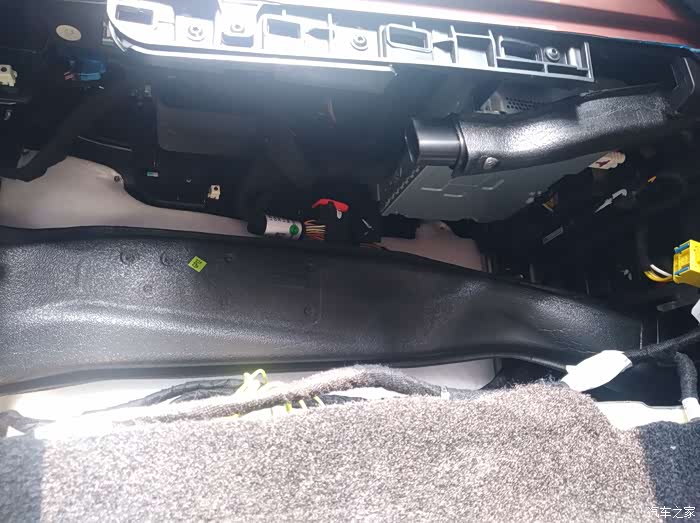

顺手把两侧的后出风口导风管卸下，较大的那个是副驾一侧的。

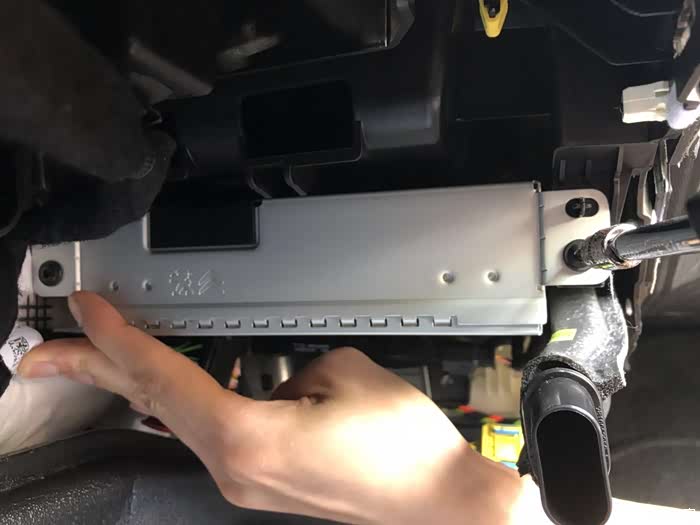

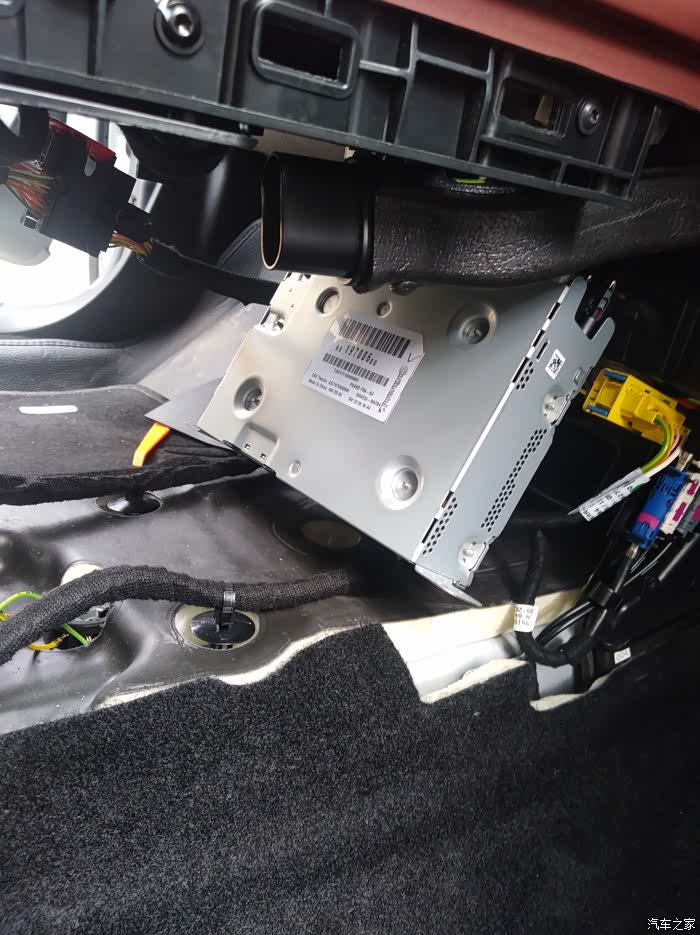

下面朝主机开刀，左侧螺丝拿下。
右侧螺丝一并拿下，此图借用商家的。

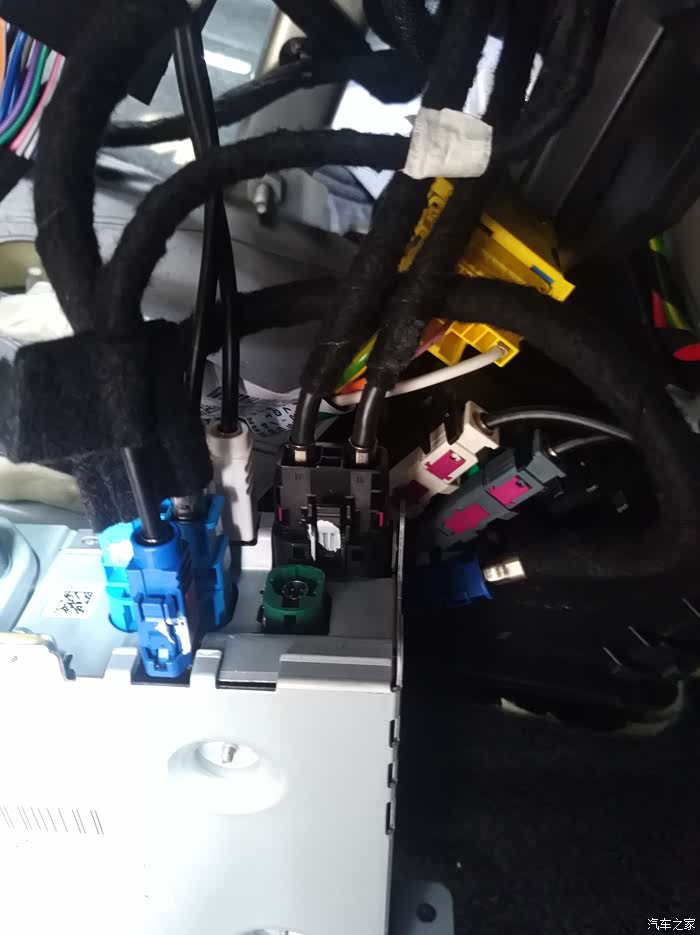

把左侧那一坨黑色的电源线卸下，跟模块的电源转接线连上。

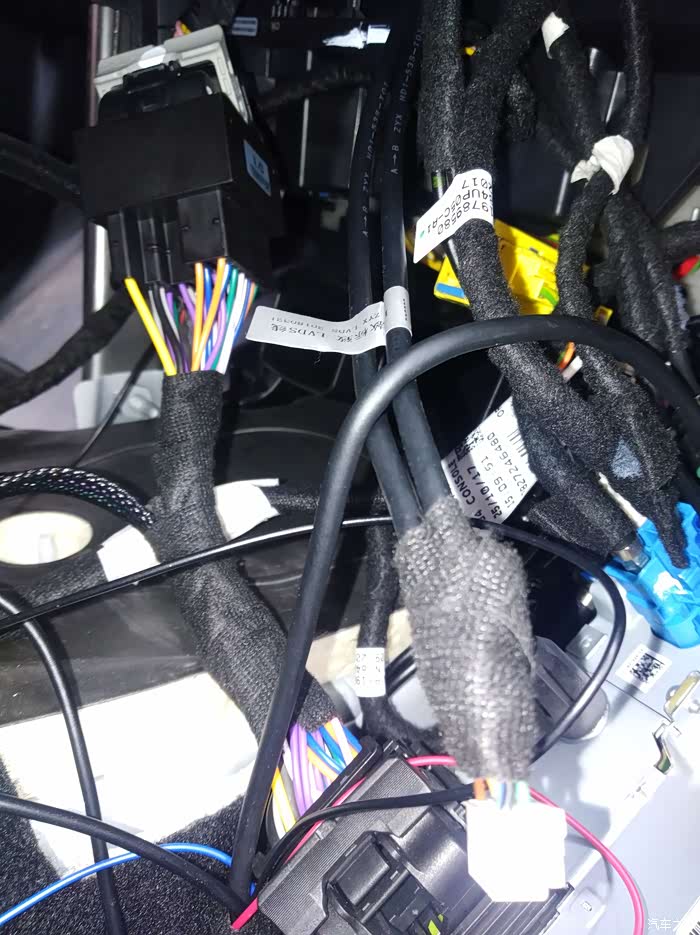

可以看到原车的线束都用绒布胶带缠绕

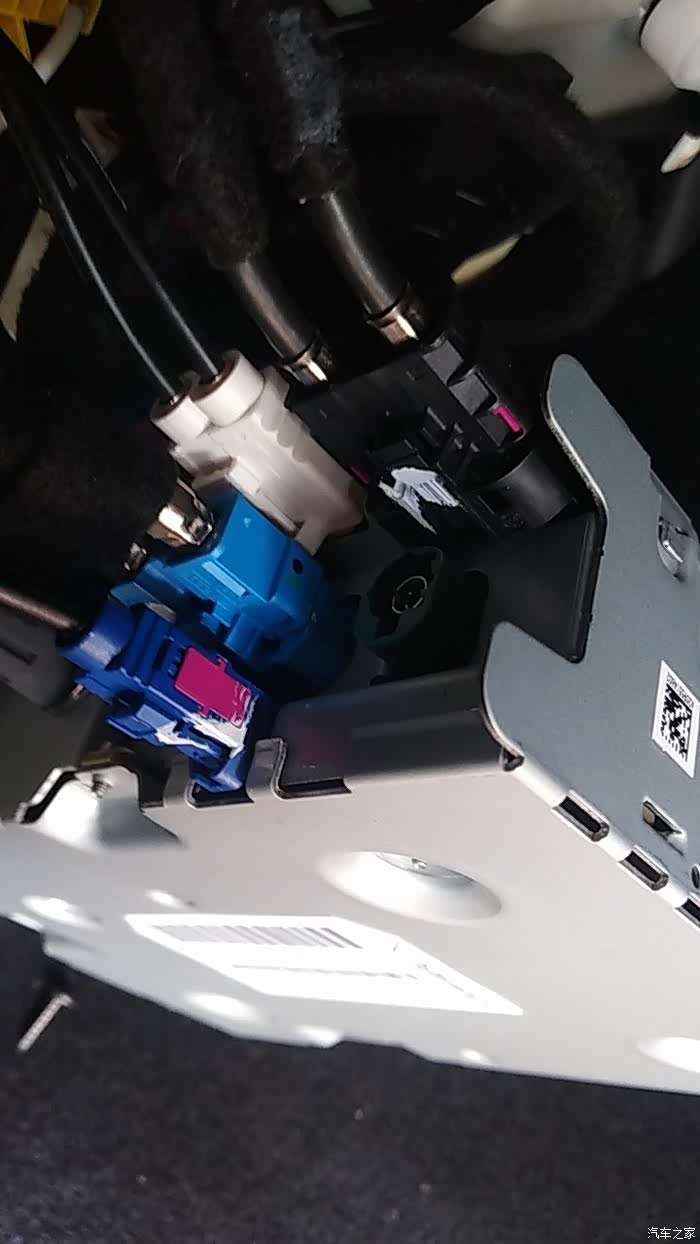

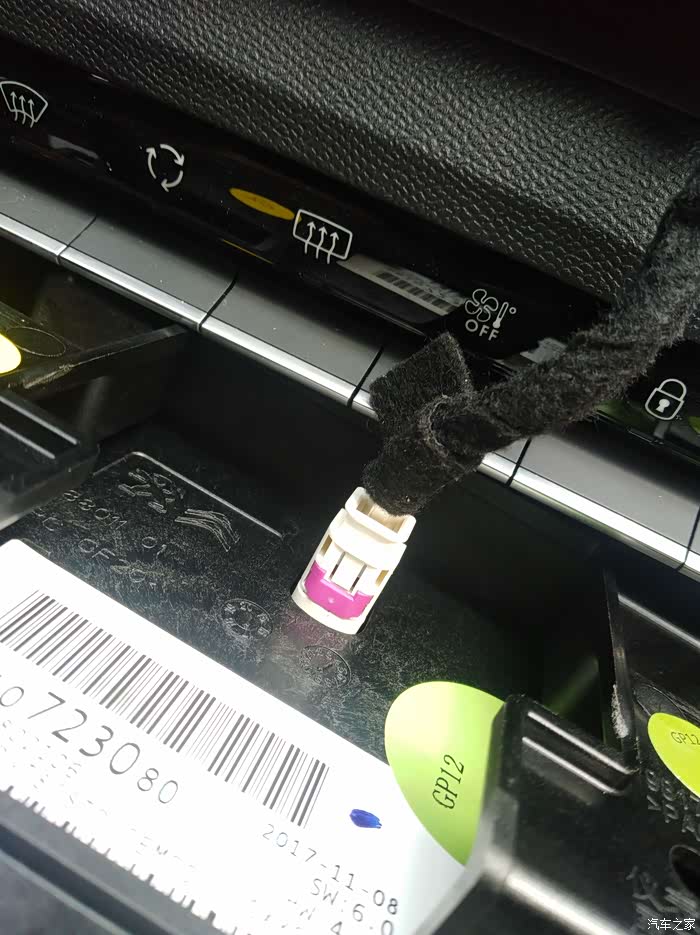

接下来开始走线，配送的LVDS线白色公头接8吋屏幕，母头和原车公头对接，记得把粉红色的卡扣安回去。
LVDS线的另一端穿过屏幕后方，直接下到主机的位置。

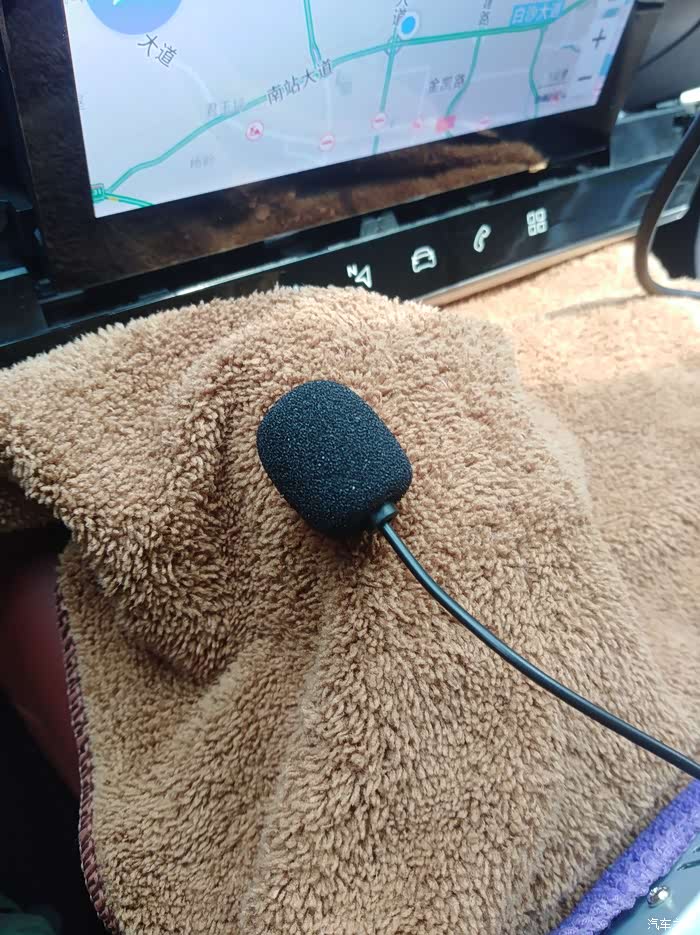

附送的麦克风，用来语音唤醒小度和导航的设备。

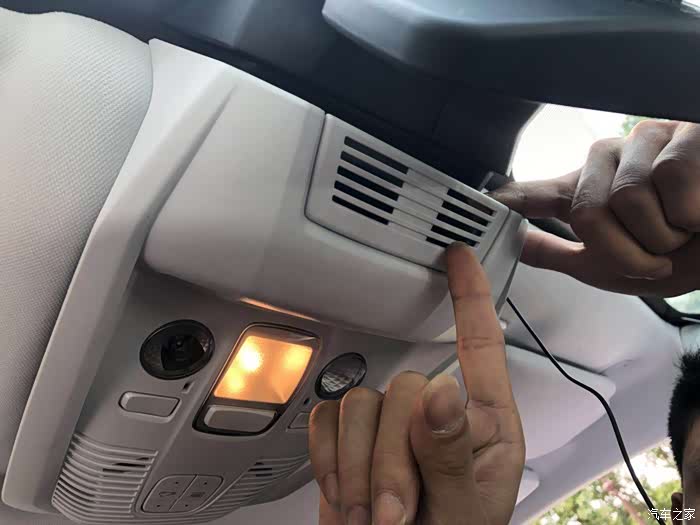

把麦克风装在这里，线的长度刚刚好。

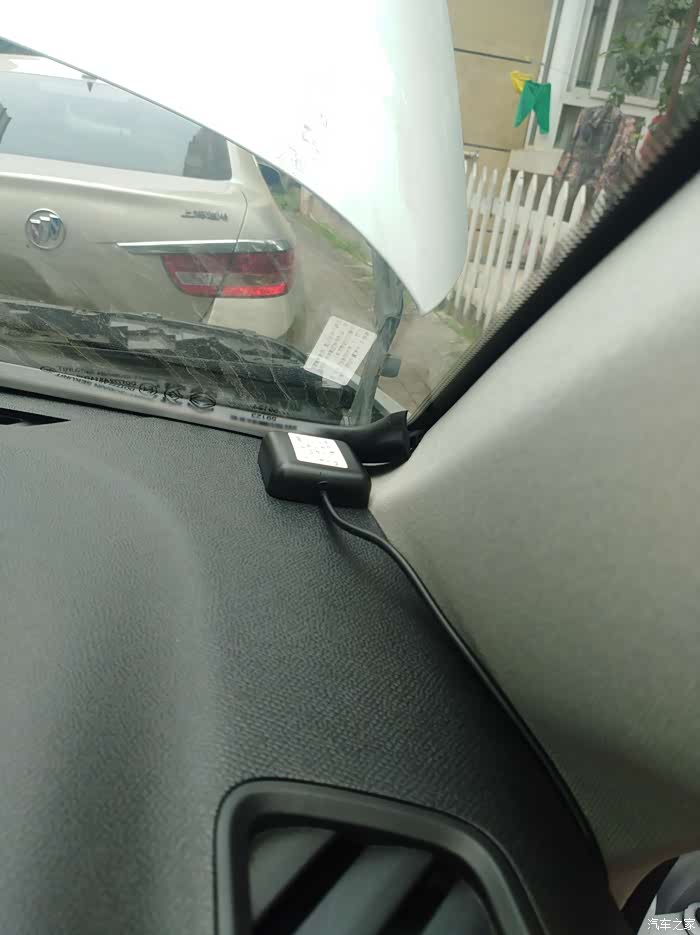

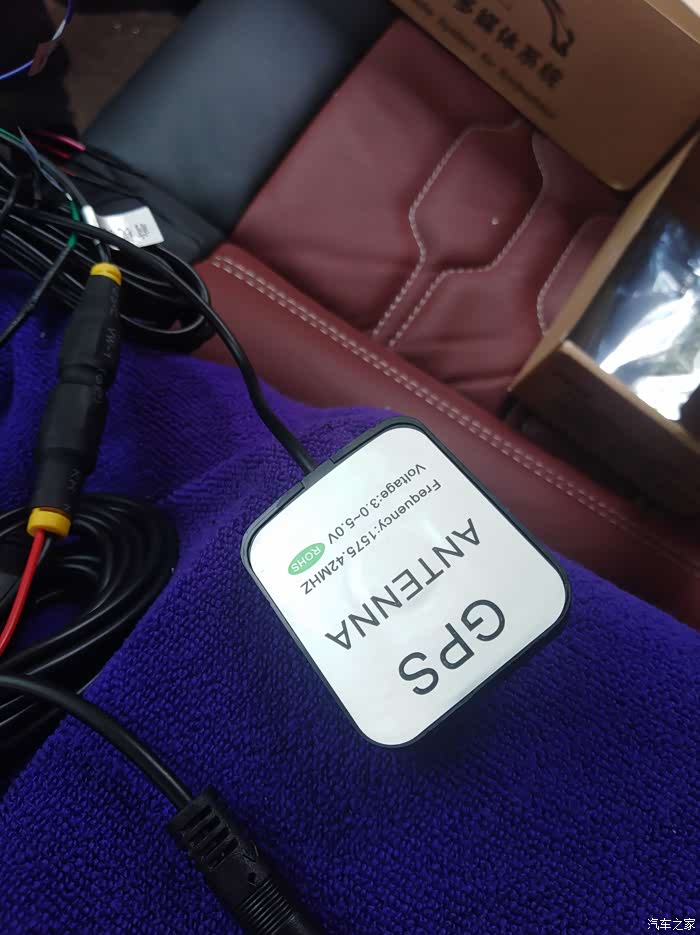

这是GPS定位，搜星导航就全靠它了。

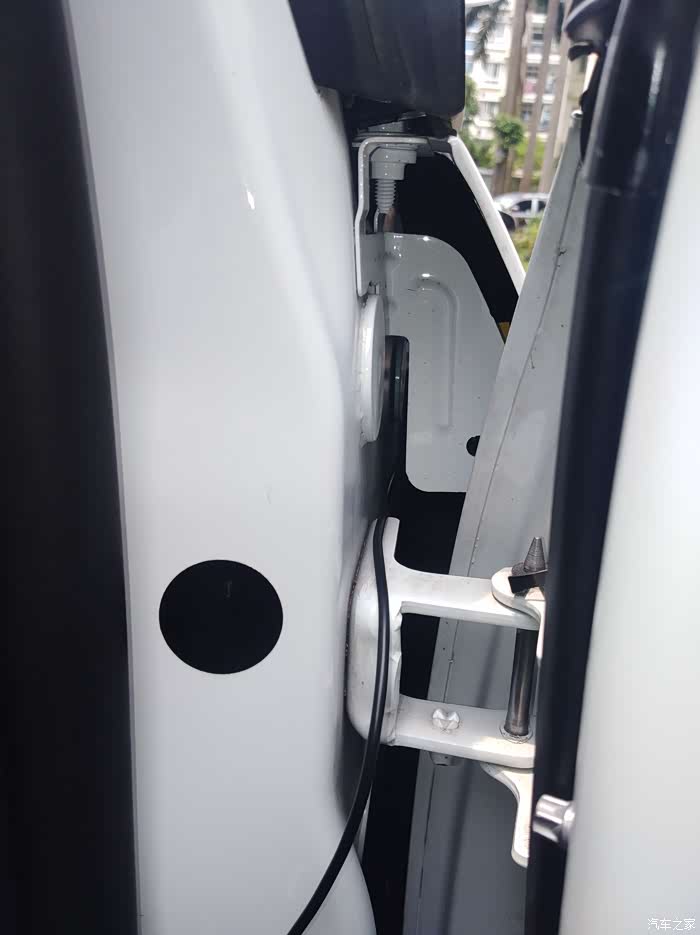

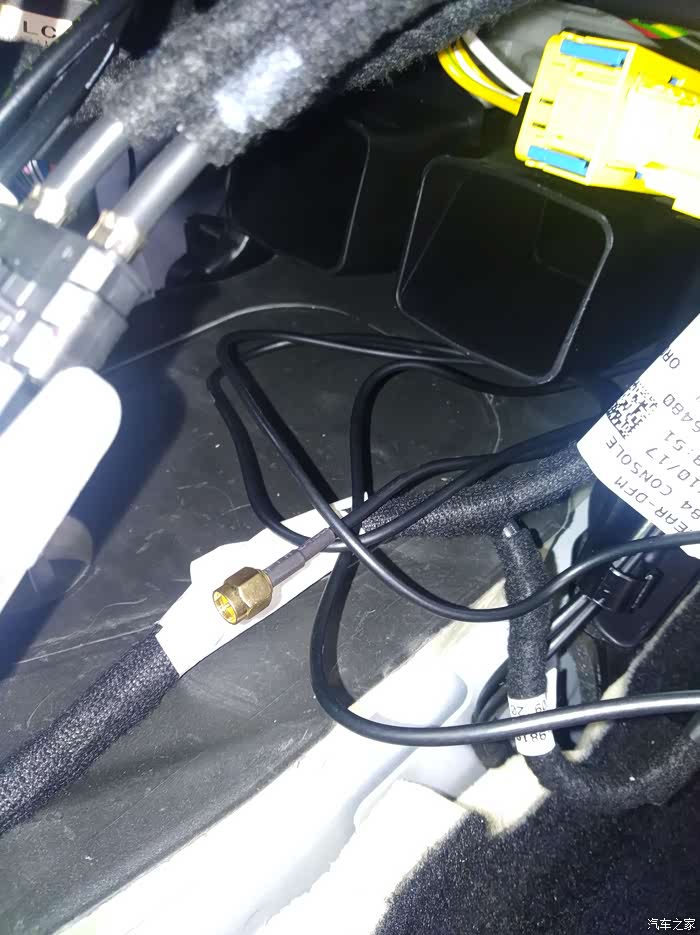

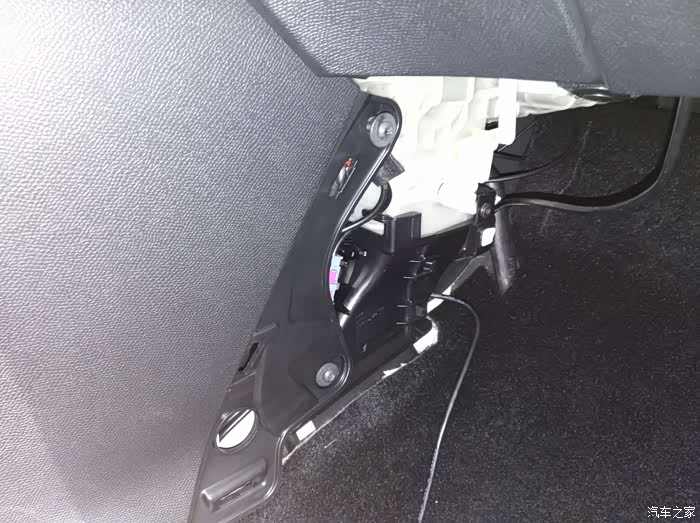

GPS的走线，一直往手套箱下面走，最后穿到主机位。

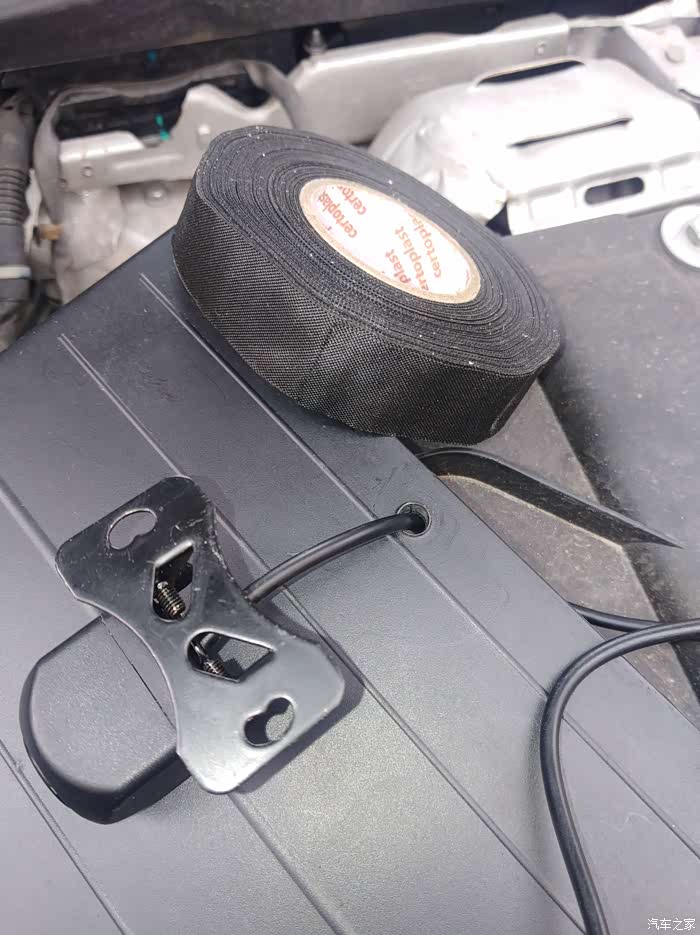

这个是前视的安装位置，车牌号的正下方。
如果不考虑美观的话可以免拆这块盖板，直接从盖板绕过去，我选择了打孔藏线。

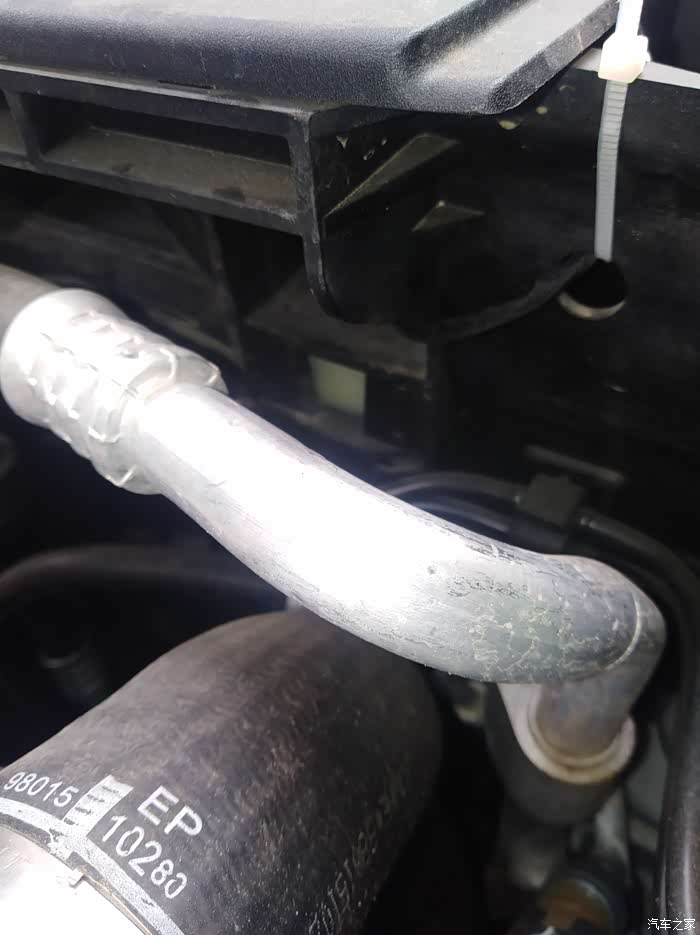

黑色布基胶带对线束缠绕加固，从前保险杠后面穿过散热器找合适的位置用扎带固定。
车辆外部的走线尽量避免高温和水浸，出线后尽量往外扯长点，布基胶带伺候。

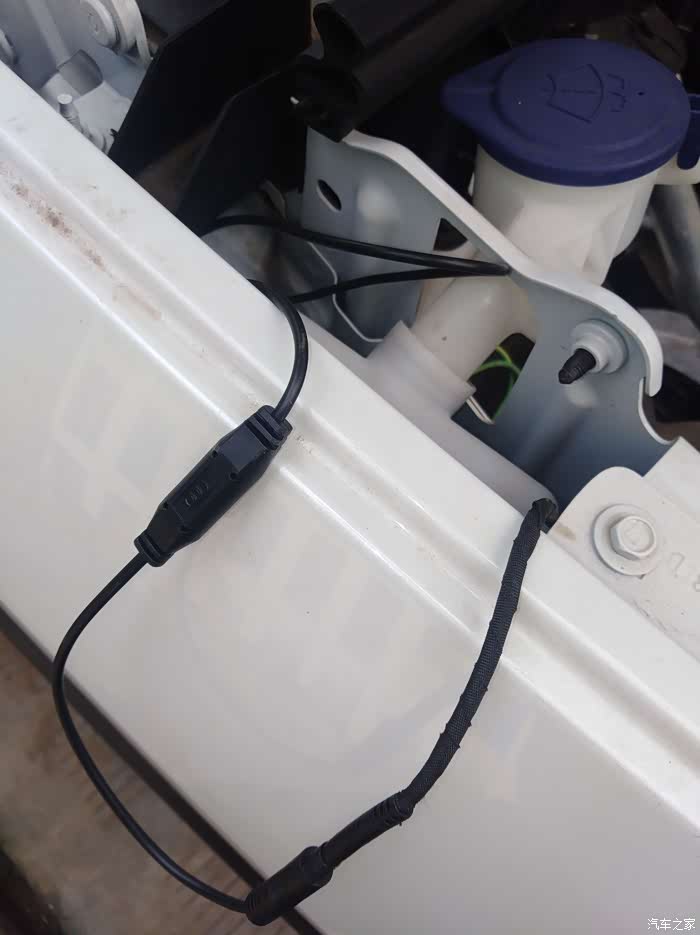

2.5mm4孔接口的视频电源线在雨刮水壶的位置胜利会师

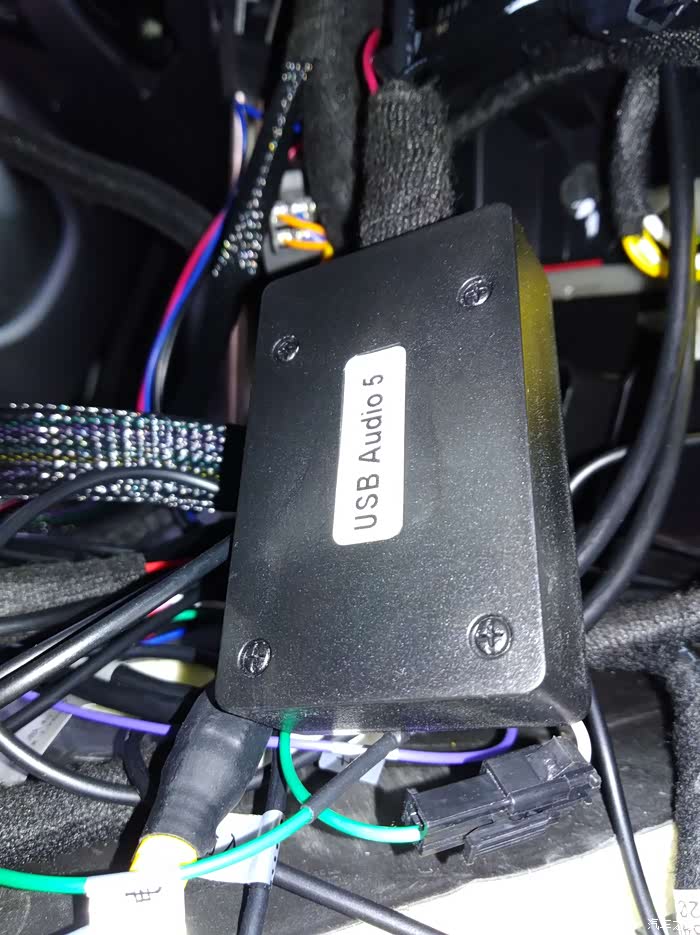

这个黑盒子的作用是连接USB母头，达到免开通AUX虚拟接口的作用，实现原车发声。

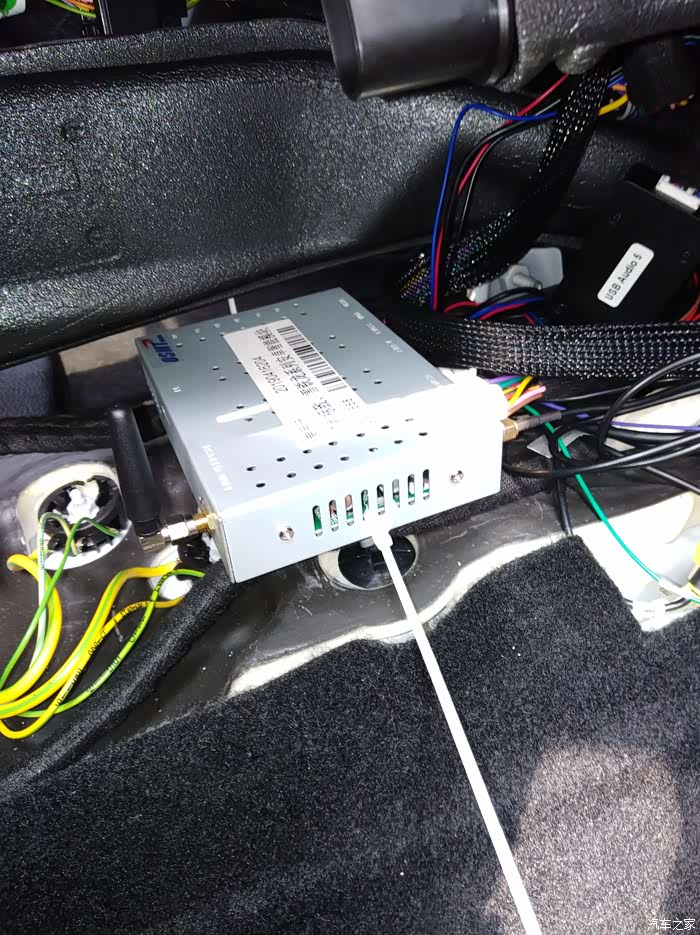

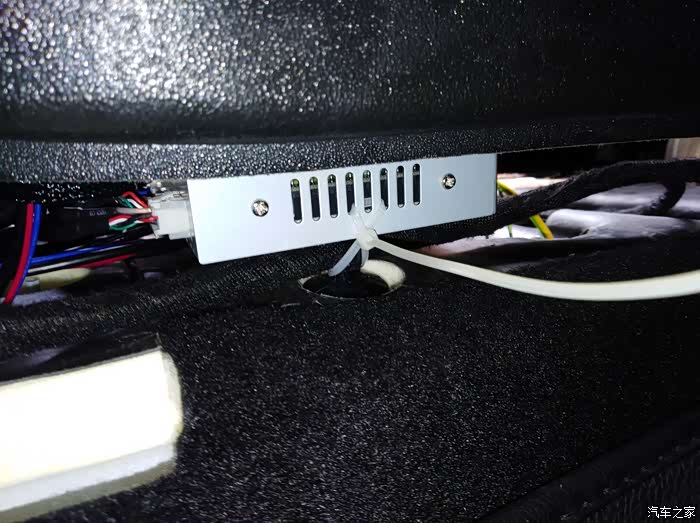

所有接口插入安卓模块后就可以用扎带固定好了
饰板安装完后这里就是密闭的空间，为了利于散热没有加垫其他防震材料。
