这里注意，自动悦行我打开眼镜盒不知道这个插头是干嘛的，但是拆开眼镜盒后这个插头空在那里，所以正好利用起来。
这是买的护板，铝镁合金的，比较轻，铝的话对散热也是比较好的，锰钢太重！
第一个，就是有些高配的车型发动机上面加装了发动机防护板的，并且是全封闭的，这种散热好吗，如果影响散热为啥厂家要这样的发动机防尘设计。
第二个，铝合金等金属天生就是散热材料，况且板材留有3个通风口，可自行简单拆卸。
第三个，发动机侧面是不封闭的，不会影响散热。
第四个，引擎盖机舱内所有线路管子设计全是为了高温和防老化而设计的，不用担心散热问题。这里回到第一个，一块护板总比发动机全封闭的车型散热好点吧。第五个，先不说捷途，瑞虎各个其他自然吸气或者带涡轮增压的车型原厂就有发动机护板（4S有些是直接赠送的，我以前的车就是送我的），说影响散热的话，那厂家生产出来干嘛。其他品牌都是！
检查支撑点，师傅支撑点用了里面的横梁，没用外面踏板的位置
引擎盖打开检查一下
这个不得不拍一下，全车的底盘护甲，捷途这点非常棒。
正在检查安装位置，师傅说把他拍模糊点，我只好答应了。
这里注意，螺丝带的有些可能因为孔位对不齐不一定能配上。安装孔不一定百分百对齐的，一般维修店里都带有其他小一号螺丝，或者自己备好螺丝。厂家发来的有可能也是瑞虎7瑞虎8或者相同的护板（因为跟捷途1.5T发动机是一样的型号，百分之99是装的上的！）
差不多对齐紧好螺丝
安装期间有大约5-6个人来问了，有几个还真知道这个车，说性价比很高，三大件很好。
再检查下
希望捷途的售后也能像这样的维修厂负责任就好了
发现有个螺丝有点松，稍微紧一下但不能太紧
基本完美
刹车灯虽比不上贯穿，但是LED这种点点点的灯个人觉得很不错。
下面开始敲黑板！！！看下行车记录仪接口的改装。
下面开始敲黑板！！！看下行车记录仪接口的改装。

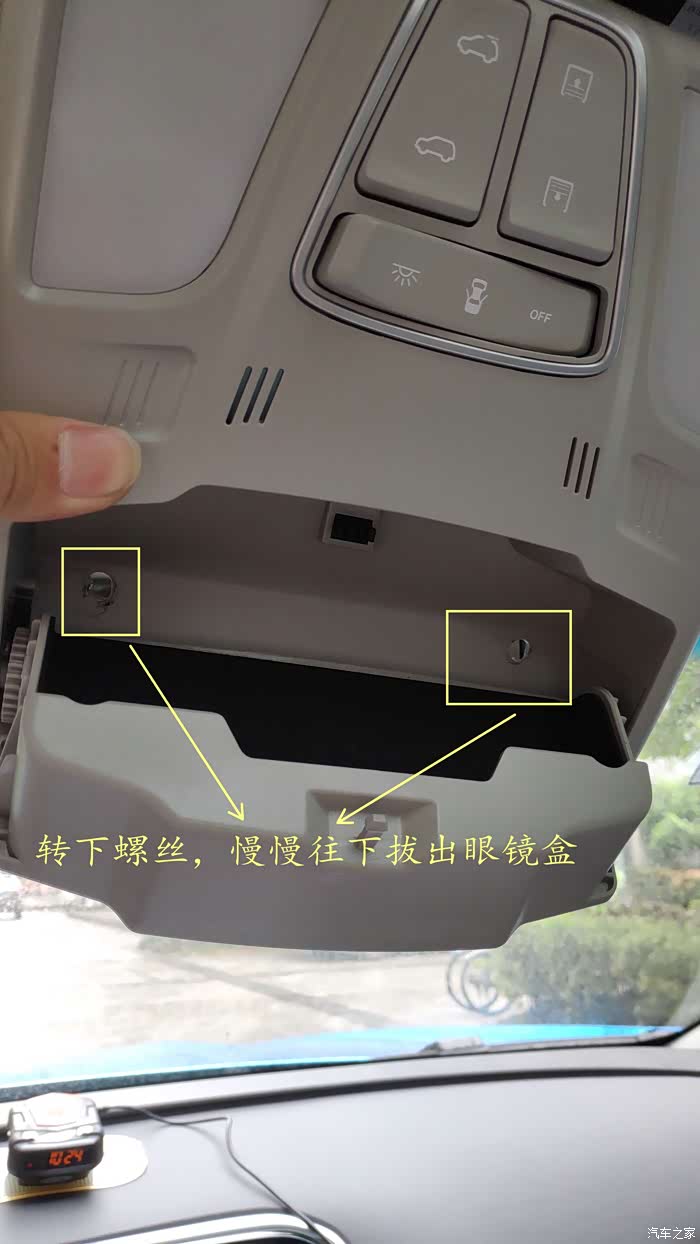

前面眼镜盒里的螺丝卸下就行，盒子慢慢的拿出，后面有线。
看到有个多余插头，这个就非常好，不用去动天窗的线。用12V电笔测量下哪根有电，开关ACC再测试几下。

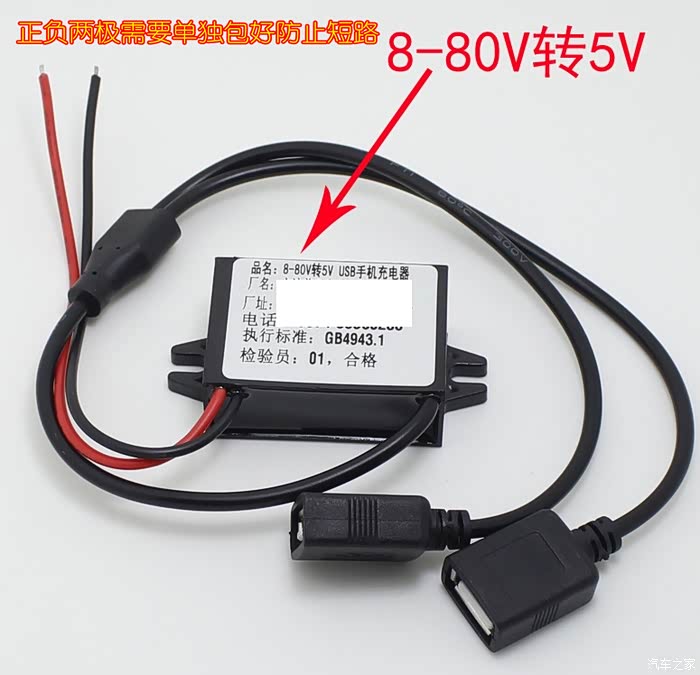

这是降压模块，网上都有的。12V转5V。输出是USB口子
主要接那个插座的黑色红色，红色acc控制，黑色接地，蓝色长电不要接
