升级自由侠原厂功放和低音炮圆满成功！听音乐音质天籁一般享受！高音尖中音足低音猛！犹如KTV般，拉满低音分量。。整个车都在共震，大家一起Hi起来。配件清单：哈曼卡顿高音喇叭一对；哈曼卡顿中音喇叭2对；原厂自由侠低音炮一只；原厂自由侠功放一套；原厂线束；顶配后备箱左右内衬板一套。

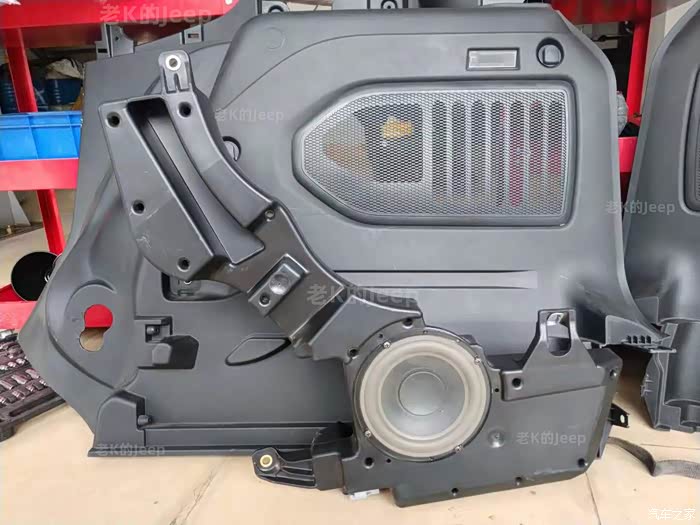

顶配右后备箱内衬板+自由侠原厂低音炮（仅2016款75致敬版自由侠配置）

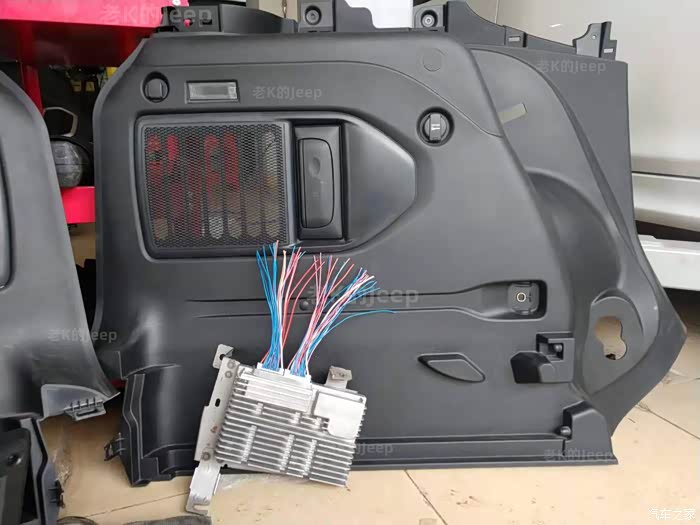

顶配左后备箱内衬板+自由侠原厂功放（可用4+1、6+1、8+1路喇叭），带后备箱手电筒，12V电源

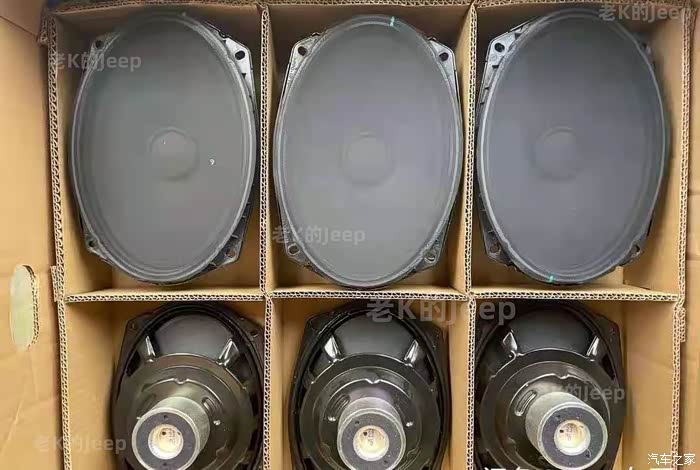

更换哈曼卡顿喇叭，哈曼卡顿高音喇叭，此图为蓝色高配手动自由侠车主提供
原厂喇叭音质其实比同价位其他车好很多了，不过还是没有哈曼卡顿的好听，声音干净无噪！
原厂喇叭音质其实比同价位其他车好很多了，不过还是没有哈曼卡顿的好听，声音干净无噪！

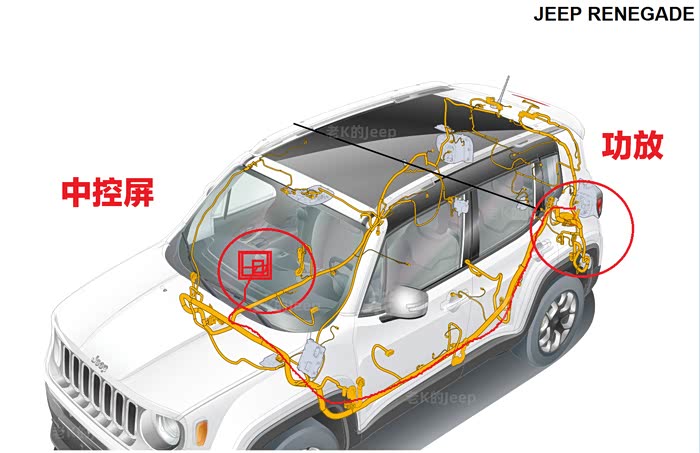

走线示意图
拆后排，拆C柱饰板

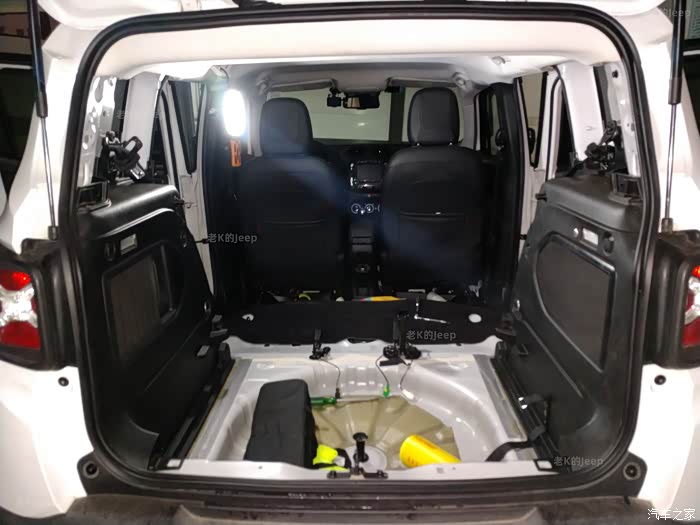

拆左右后备箱内衬板就是见螺丝取螺丝，再翘卡扣整个取下

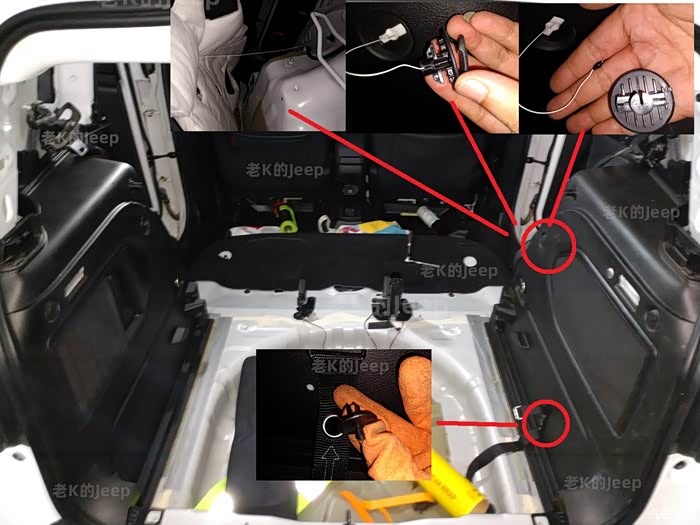

拆右边内衬板注意：
油箱紧急开盖拉绳：首先如图旋转塞盖，把拉绳卡头取下即可，不能扯断。
工具包绑带：内衬板拆开，在内侧找到对应位置，用尖锐螺丝刀由内往外顶开卡柱，卡扣即可取下。
拆右边内衬板注意：
油箱紧急开盖拉绳：首先如图旋转塞盖，把拉绳卡头取下即可，不能扯断。
工具包绑带：内衬板拆开，在内侧找到对应位置，用尖锐螺丝刀由内往外顶开卡柱，卡扣即可取下。

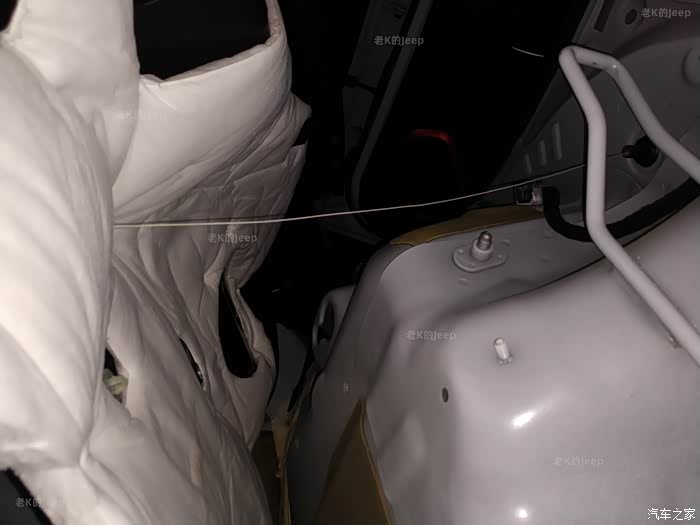

注意右内衬板里面的油箱盖打开紧急拉伸（白色是隔音棉，亲自剪接粘贴）

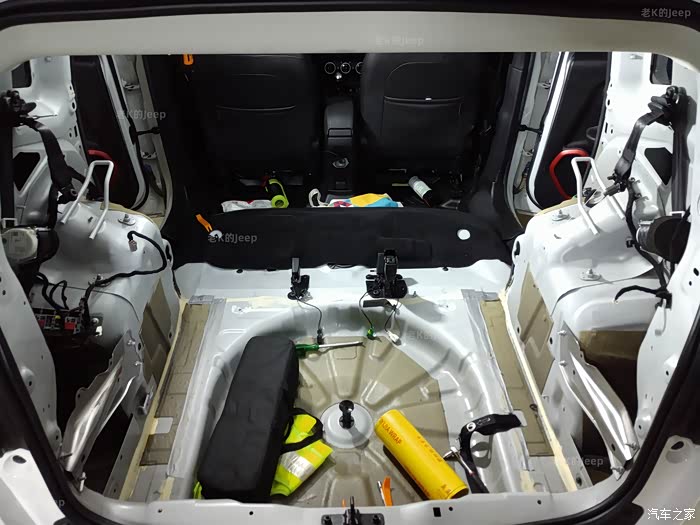

拆完图

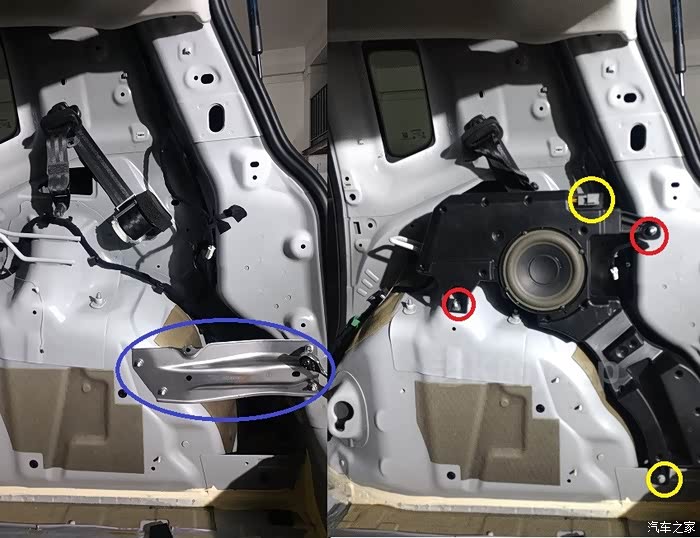

原厂预留低音炮安装位置在右后侧
将蓝圈加强筋去掉
右上黄圈安装低音炮插头
右下黄圈和两个红圈一共三颗螺母固定低音炮
将蓝圈加强筋去掉
右上黄圈安装低音炮插头
右下黄圈和两个红圈一共三颗螺母固定低音炮

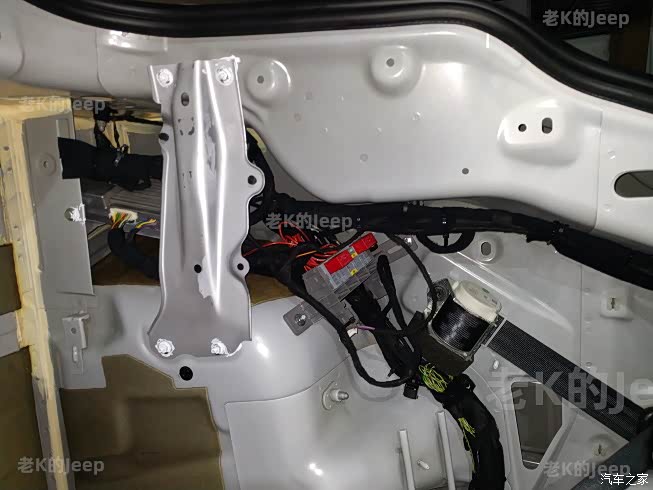

左后侧预留安装功放位置
加强筋拆下再安装功放，把线路走好固定，再装回加强筋，卡入倒车雷达模块

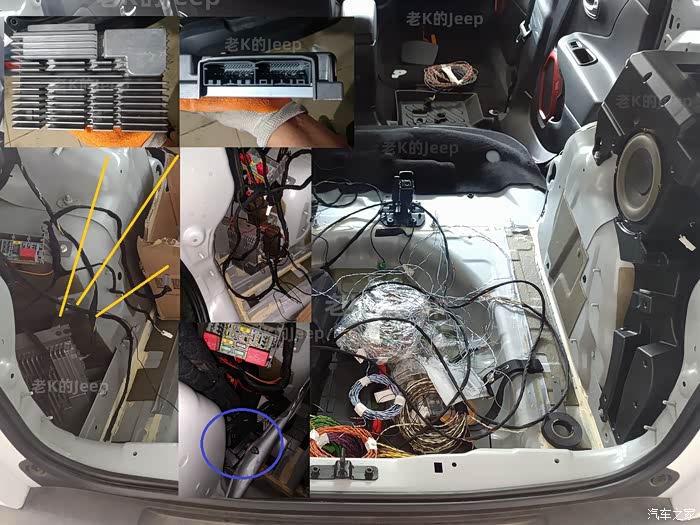

安装施工图
哈哈，顺便把倒车雷达安装，你看到倒车雷达模块吗？
搞定，听音乐，享受豪华奢侈非一般的感觉
亮个像！
