把ANC的功放改了，因为存在高转低的问题，声音还是干，缺少细节。所以就还在找解决办法，偶遇北京Raymondkh50两位大神，给了我很多的建议和信息。在这表示十分感谢！！本来就想实在不行，就买一个第三方的车机大屏装上算了，可是寻了一圈也没发现有现成的适合开拓者的车机，即能兼容原车线束和原车机功能协议的。经请教北京Raymond大神，大体了解了整个车的联接情况。
可见，所有的声音处理，即所谓的前级都在车机里面，而且车机里面的功放，所谓的ANC模块是后加的，，，所以只是把原车机的功放输出的强信号进行了高转低，和ANC信号迭加再放大，送到喇叭。细节丢失很多。
下面是ANC模块的电路框图：
下面是ANC模块的电路框图：

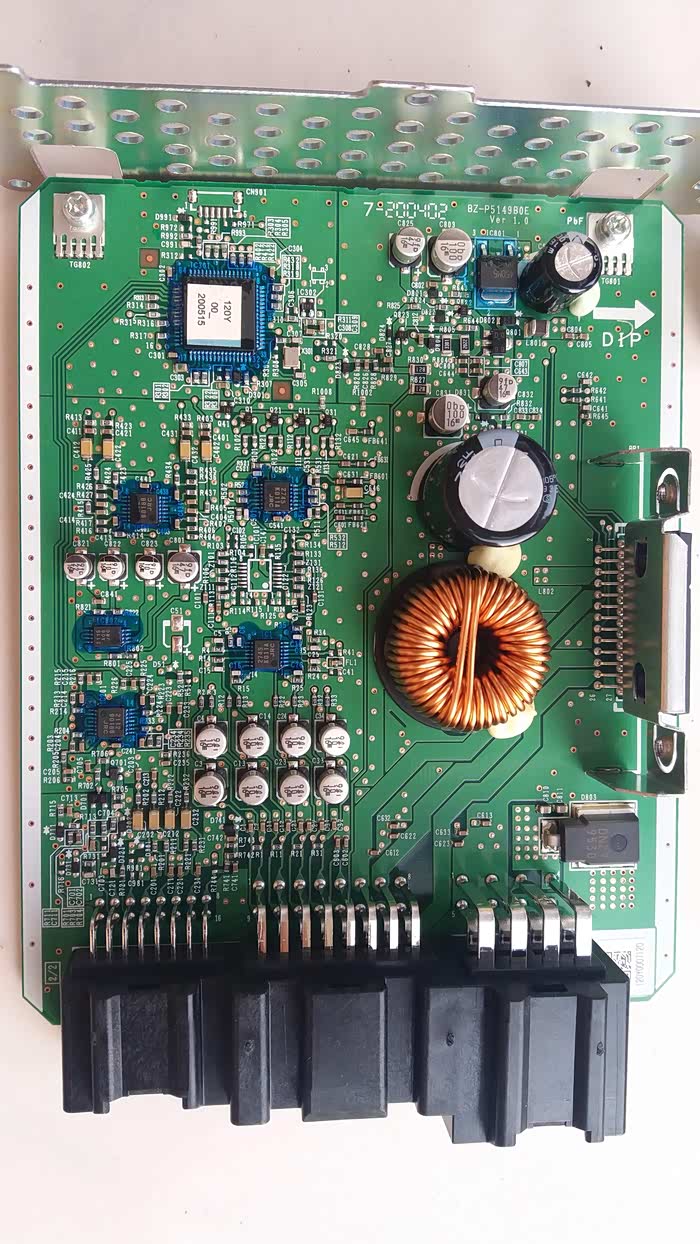

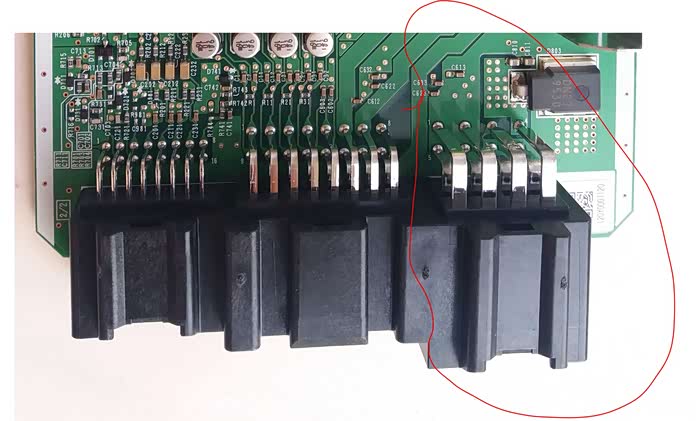

电路板图如下：
如图所示，四路MIC信号，经运放后给左上角的ANC处理芯片，ANC芯片同时还通过总线检测发动机的转速信号，根据发动机的转速的预处理算法，同时把四路MIC收到的声音反相后送到运放电路，和原车机的经高转低处理过的音乐信号迭加，送到功放，再输出到喇叭。
可见，这么高级的系统根本没有与原车机的音乐信号有任何的互动，或着说音乐信号根本就没有参与ANC的算法，那么，经喇叭放出的音乐信号再经MIC回到ANC芯片，那就会误认为是噪声源，，，所以这个简陋的ANC绝对是音响的最大天敌，，，，，是一定要干掉的。。。
在上篇贴子我发了干掉ANC的办法，，，现在发现我其实走了一条弯路。。。。下面会一个更简单合理的办法，。很简单。。。。

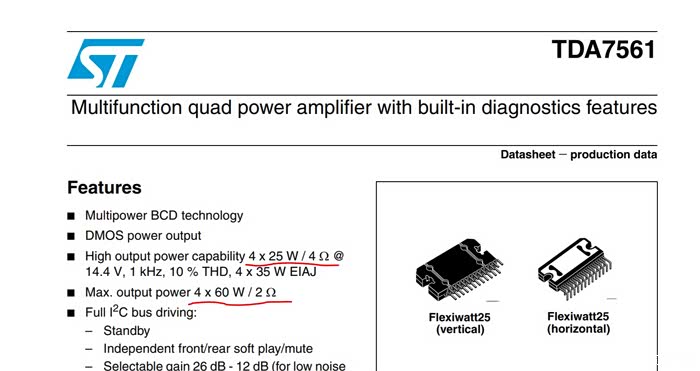

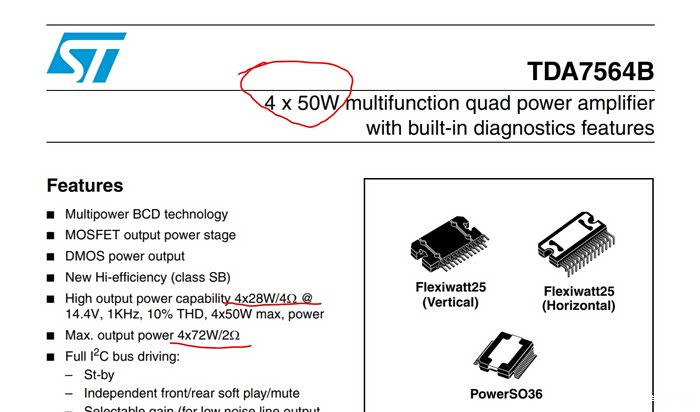

书归正传，在找第三方机头失败后，我听从 北京Raymond 大神的建议，又回归了从车机身上想办法。这也符合我的本意原则。无意中从君越论坛发现了一贴，也是在讨论功放问题，一位牛人说车机是带功放的，且说车机自带功放是TDA7561 TDA7564或TDA7566其中的一个，查了一下资料，如下图：
可见，这么高级的系统根本没有与原车机的音乐信号有任何的互动，或着说音乐信号根本就没有参与ANC的算法，那么，经喇叭放出的音乐信号再经MIC回到ANC芯片，那就会误认为是噪声源，，，所以这个简陋的ANC绝对是音响的最大天敌，，，，，是一定要干掉的。。。
在上篇贴子我发了干掉ANC的办法，，，现在发现我其实走了一条弯路。。。。下面会一个更简单合理的办法，。很简单。。。。
书归正传，在找第三方机头失败后，我听从 北京Raymond 大神的建议，又回归了从车机身上想办法。这也符合我的本意原则。无意中从君越论坛发现了一贴，也是在讨论功放问题，一位牛人说车机是带功放的，且说车机自带功放是TDA7561 TDA7564或TDA7566其中的一个，查了一下资料，如下图：

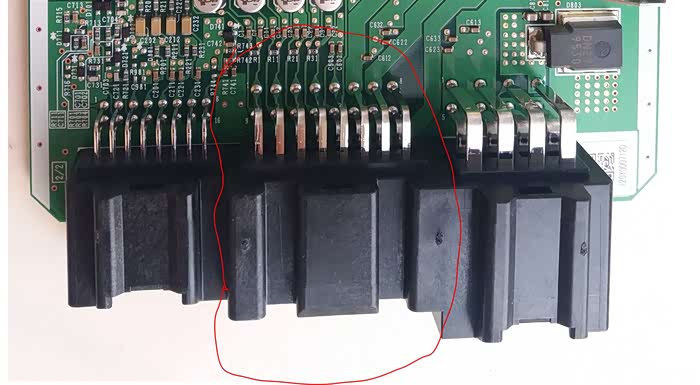

大约都是4X50W左右的功放，基本能满足输出需求。查看了一下，ANC模块的插头发现，中间的插头16条线就是音频的输出、输入线。如下图：

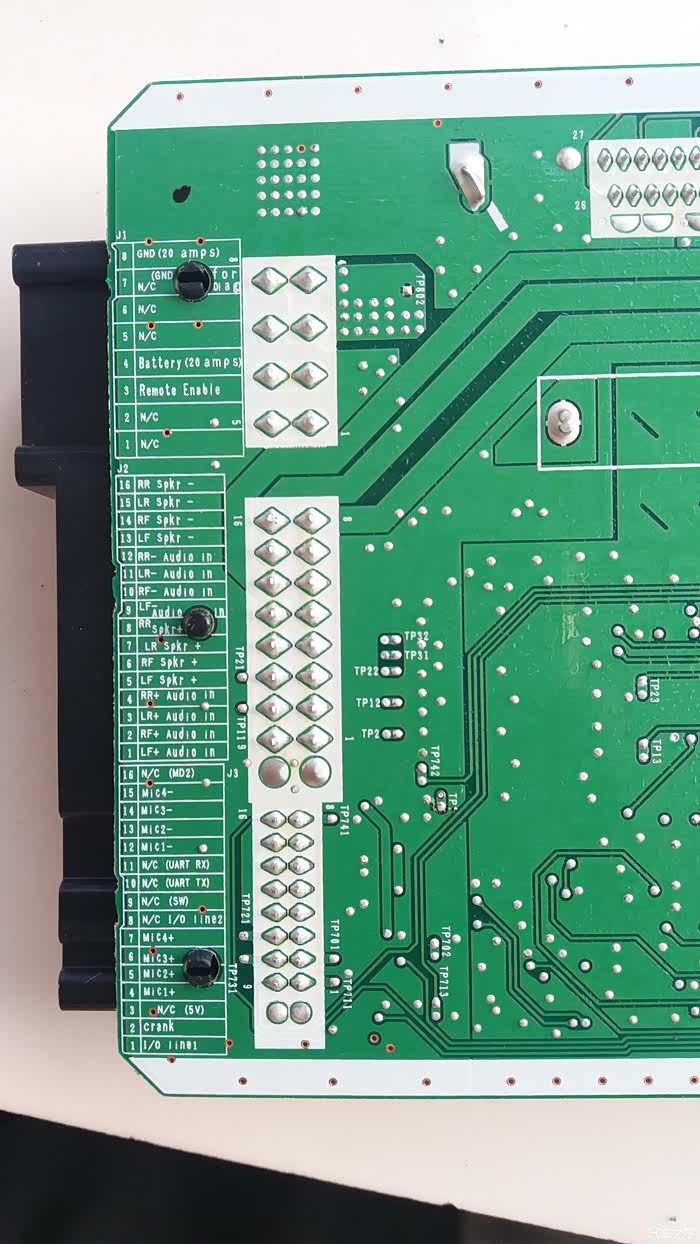

线序如下：
右侧从下往上分别是1-4PIN是四路音频输入+信号线，5-8是四路喇叭+信号线；
在侧从下往上分别是1-4PIN是四路音频输入-信号线，5-8是四路喇叭-信号线；
而输入的信号线就是原车机的功放输出线，这样，如果要用原车机的功放，只需要把输入信号线和输出的喇叭信号线相联就可以了，，，，，注意要把插头从ANC模块拔出才能联。

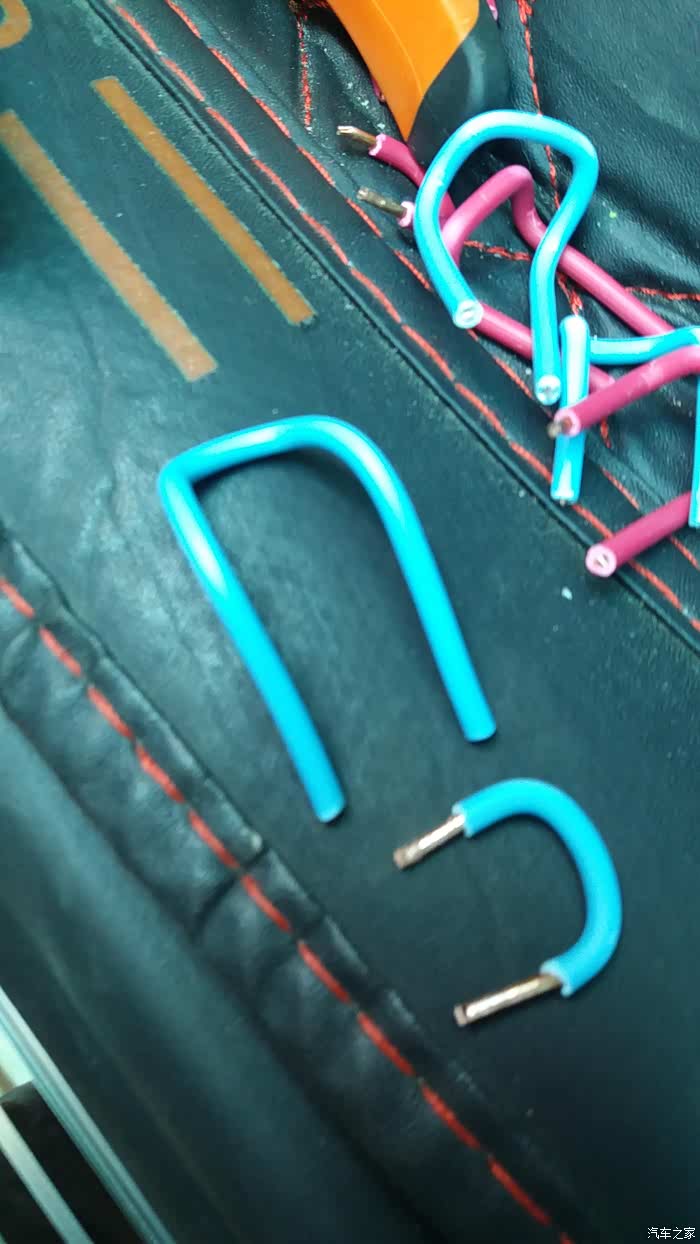

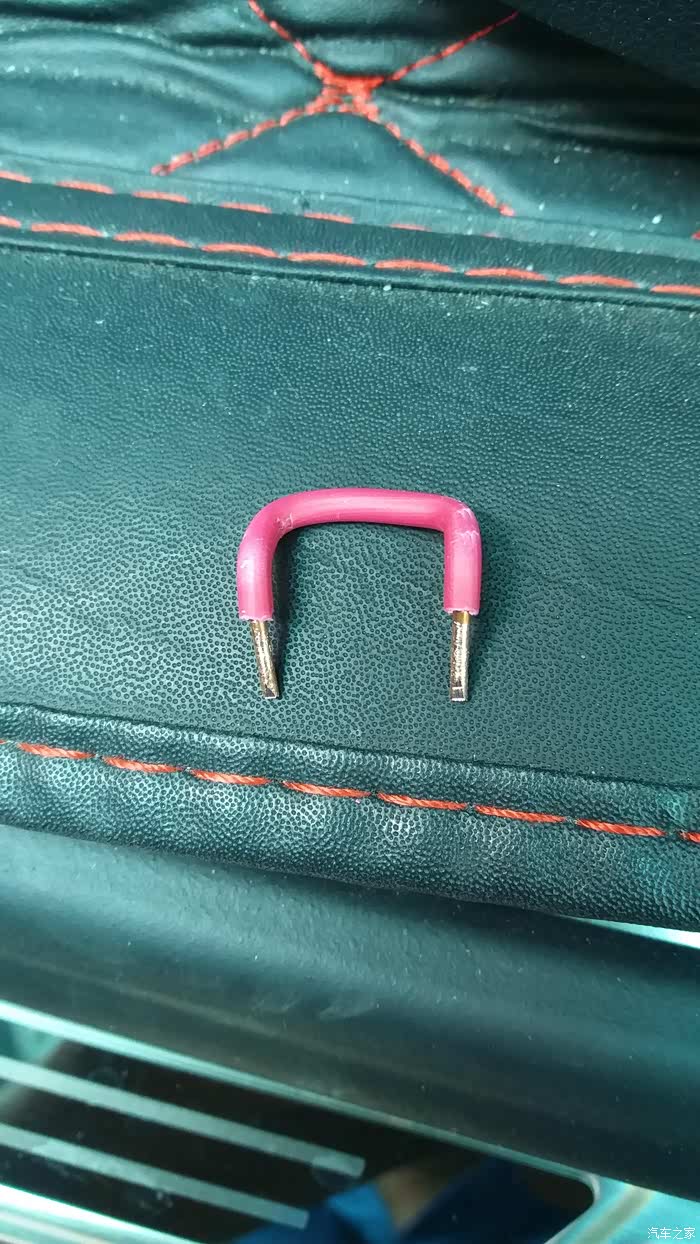

开始准备插接线，用1平方的铜线，折成如国所示的小插头，
在侧从下往上分别是1-4PIN是四路音频输入-信号线，5-8是四路喇叭-信号线；
而输入的信号线就是原车机的功放输出线，这样，如果要用原车机的功放，只需要把输入信号线和输出的喇叭信号线相联就可以了，，，，，注意要把插头从ANC模块拔出才能联。
开始准备插接线，用1平方的铜线，折成如国所示的小插头，

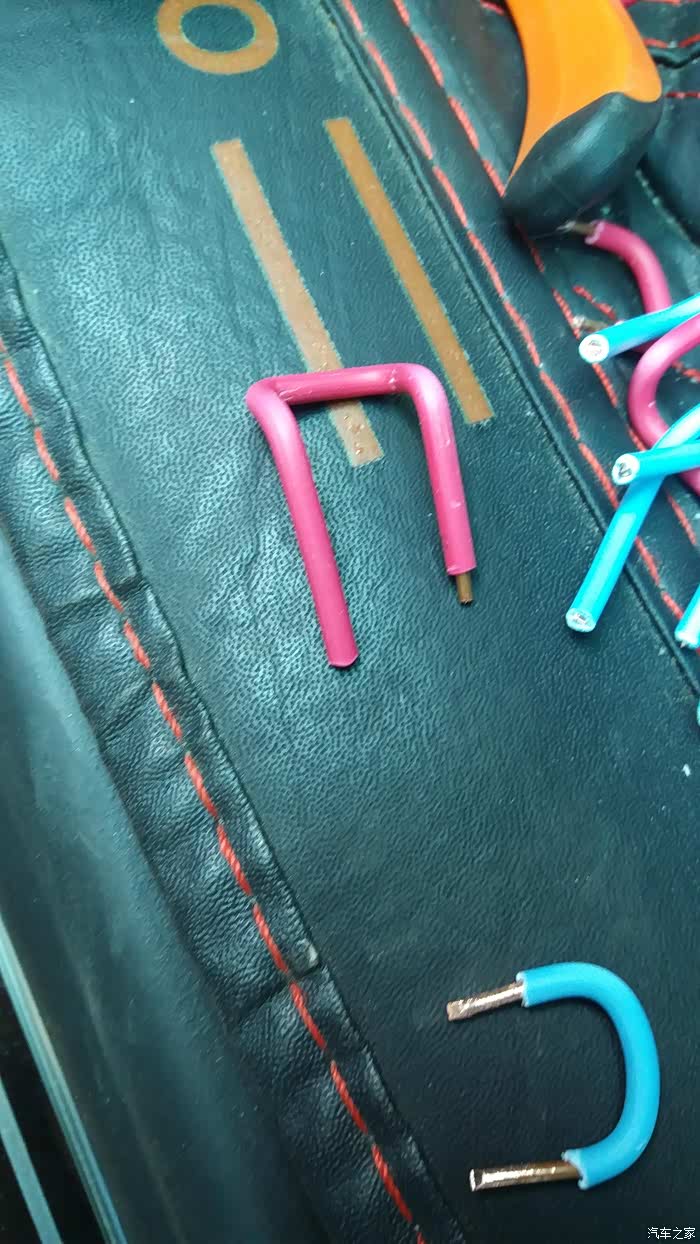

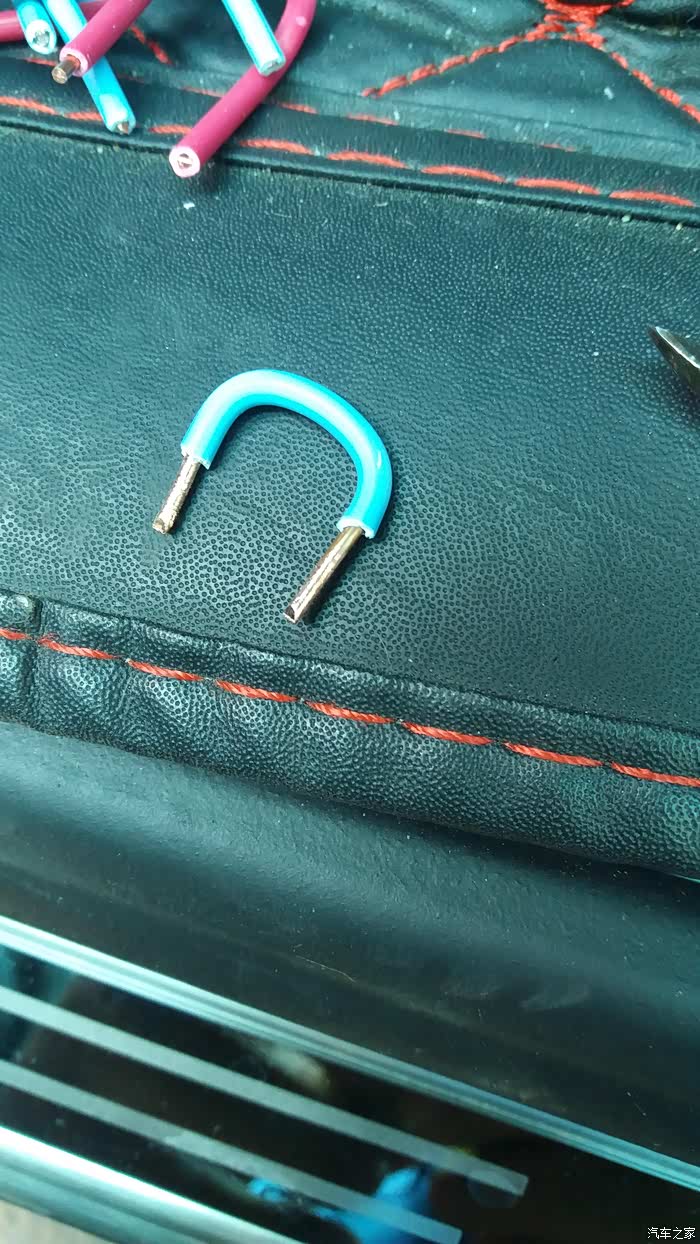

红的接信号+，蓝的接信号-，有弯的主要是为了在插接时，不挡住其它的孔。
开始插接，
开始插接，

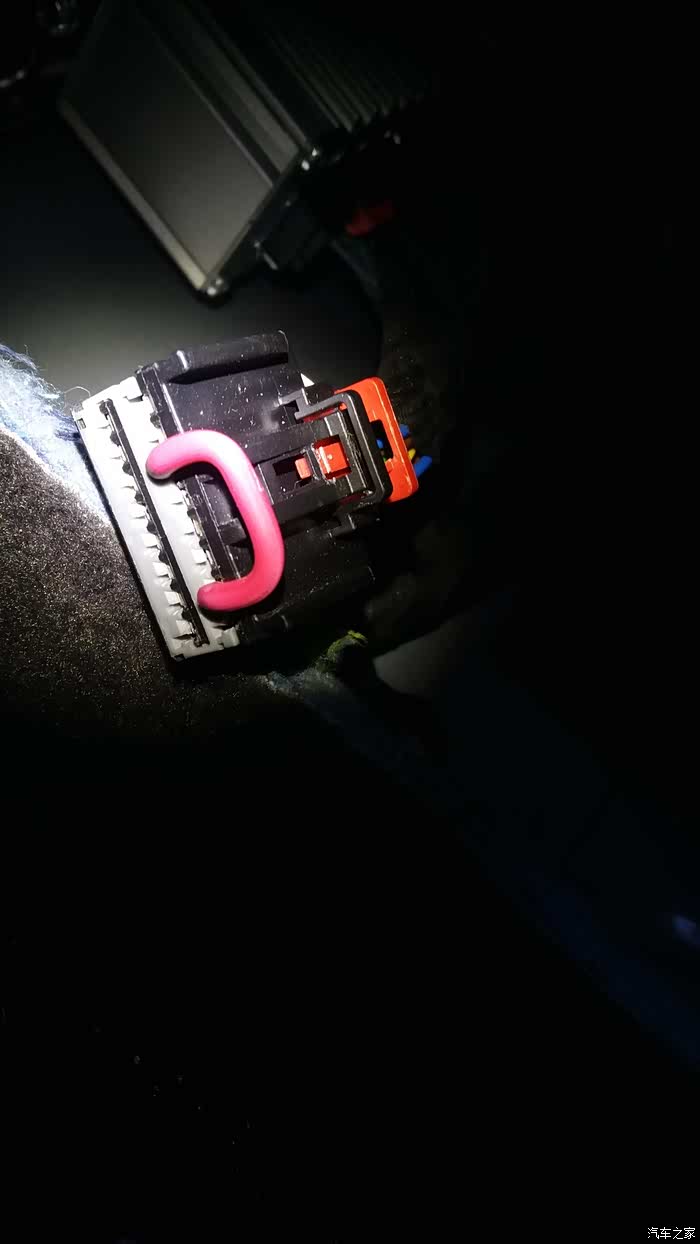

先插弯的
最后插直的。单侧的1-5，2-6，3-7，4-8相联，线序从哪头数都可以，，是不是很简单？？

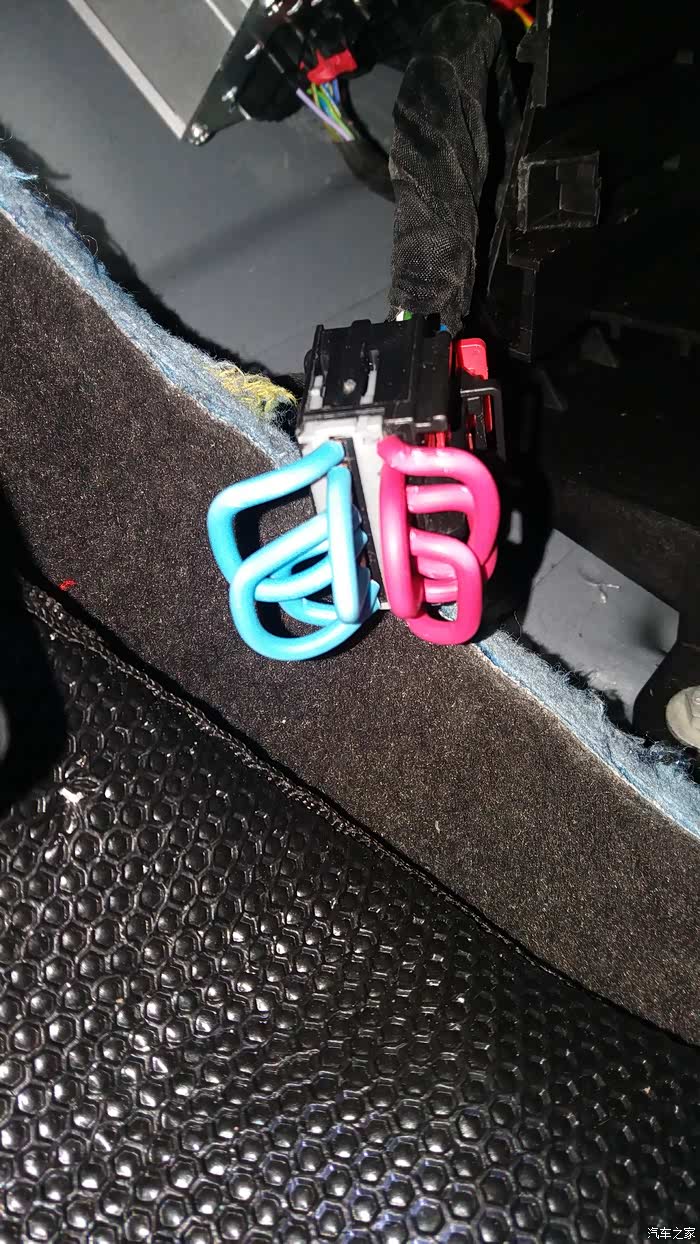

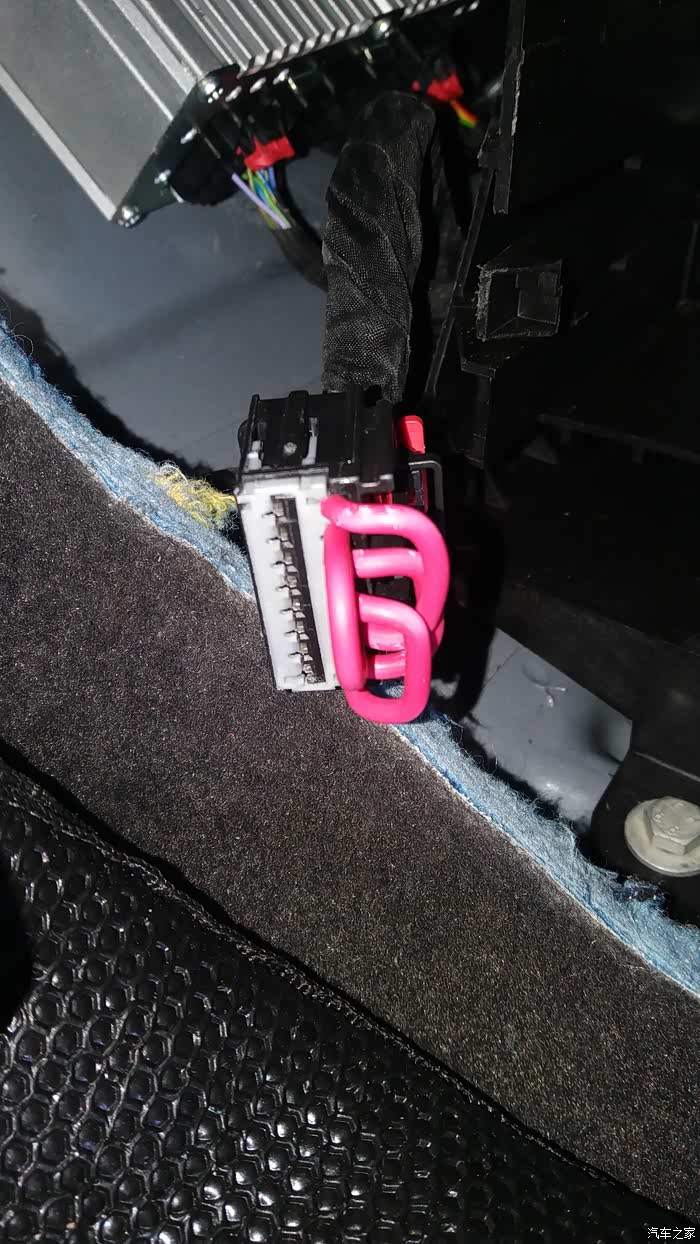

最终完成的图。
上电，开机，细节回来了，。。不干了，，，，比用ANC的功放精细多了。。。。
到此，我才发现，我在第一篇贴子里走了弯路了，改音响，如果想用原车 的功放，不要用ANC的功放！！不要用ANC的功放！！不要用ANC的功放！！重要的话说三遍。。。。
要用车机的功放，这样改电路最简单，不需要改ANC的电路，只需拔掉中间的音频插头，联接就可以了，，，而且拔掉后，ANC也不起作用了。。。。。
上电，开机，细节回来了，。。不干了，，，，比用ANC的功放精细多了。。。。
到此，我才发现，我在第一篇贴子里走了弯路了，改音响，如果想用原车 的功放，不要用ANC的功放！！不要用ANC的功放！！不要用ANC的功放！！重要的话说三遍。。。。
要用车机的功放，这样改电路最简单，不需要改ANC的电路，只需拔掉中间的音频插头，联接就可以了，，，而且拔掉后，ANC也不起作用了。。。。。
最后，ANC模块不用了，，把电源插头也拔掉，要不会一直在耗电，最左侧的总线的MIC线不用拔，要不可能会因为开路给总线引入噪声，影响总线。
音响见仁见智，仅供参考，有问题概不负责！欢迎探讨。。。。
音响见仁见智，仅供参考，有问题概不负责！欢迎探讨。。。。
