车载蓝牙模块是在20年初就出现无法连接蓝牙的情况，而且蓝牙模块会不停连接，断开，再连接再断开。查看了论坛其他朋友的反馈，这个问题是14年首批车的典型蓝牙模块故障问题。我看了论坛有朋友通过自己动手，采购和更换了新的蓝牙模块，并且最终成功的使用车载蓝牙功能了。于是我也打算自己的动手更换一下蓝牙模块。

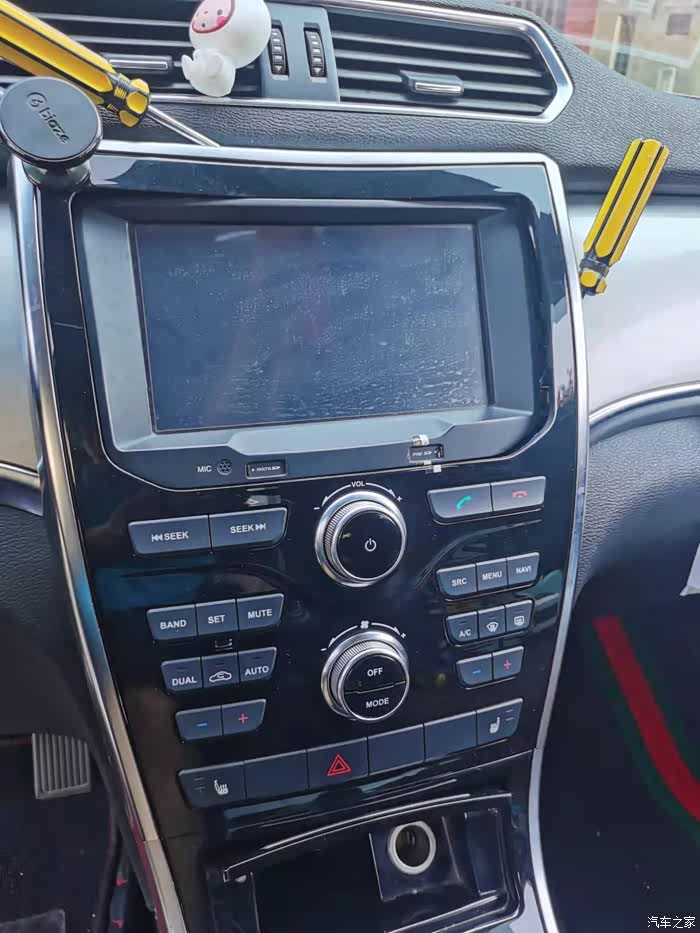

这是准备动手拆除中控台。因为不知道拆除顺序，就直接从最上面开始拆。结果始终无法彻底拆除，中控台底部总是在底部打不开。于是又改成从换挡的位置开始拆，才成功拆除。后来知道原因，中控台的三块板子是相互卡扣的（后台面有图展示细节）。只能从换挡位置拆才能全部拆除。

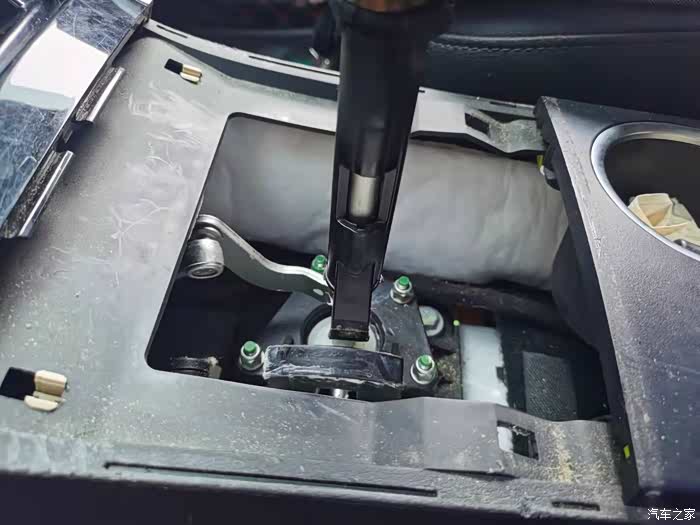

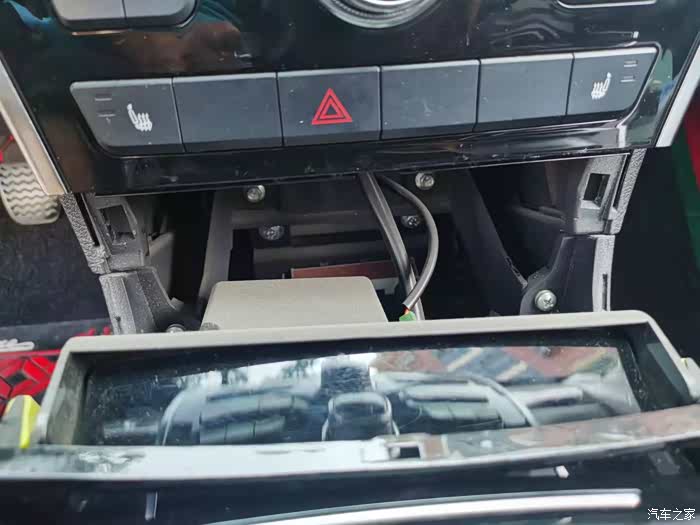

这是从换挡的位置拆除第一块面板，从上面可以看到，中间（点烟器）的面板是有卡扣的。拆了换挡位置的面板，才能拆除点烟器的面板。同理，中空板的面板下方也是被点烟器面板盖住的。

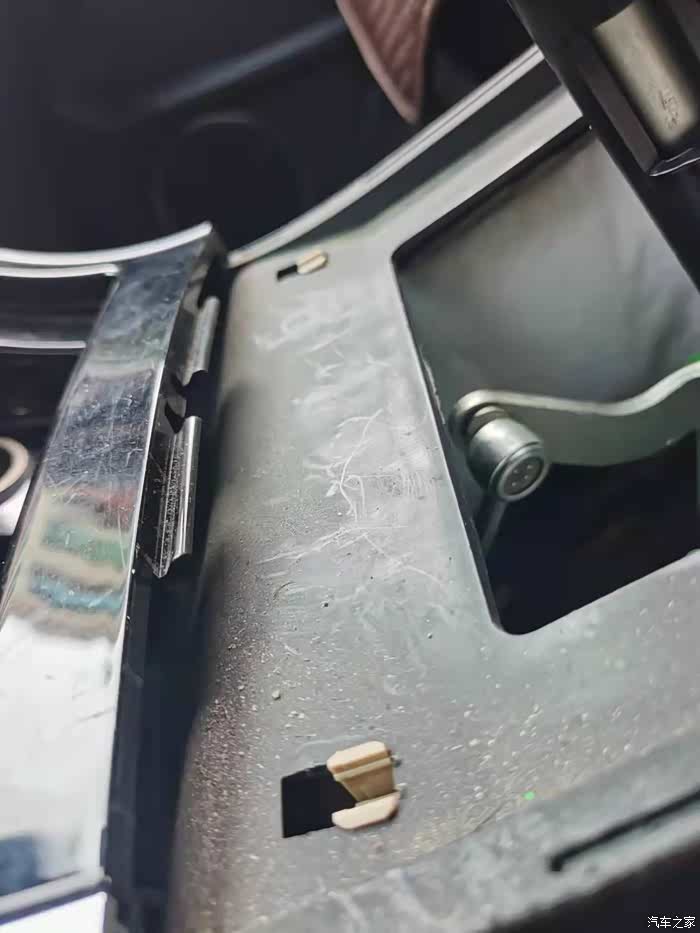

换挡位置面板，四周是有四个空位，各位朋友可以注意位置，拆除的时候胆大心细一些，就能顺利拆除。

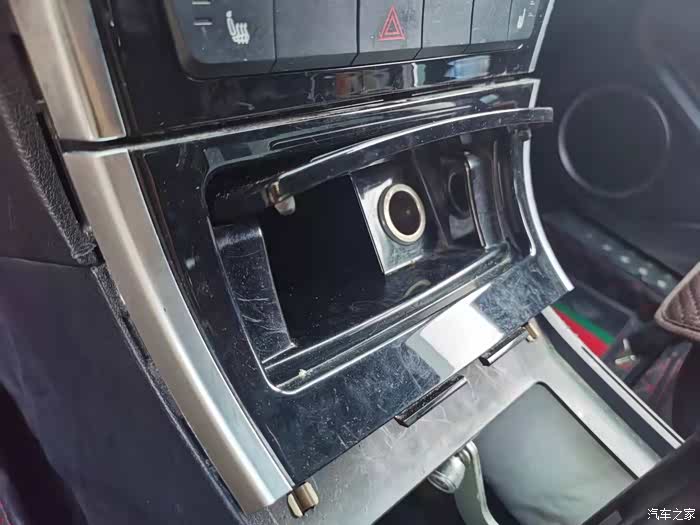

开始拆除中间点烟器面板。
用手握住点烟器的空盒位置，左右一晃再一拔就可以取下中间面板。
可以看到左右和上下共有四个固定孔位。
最后顺利拆下中控面板，注意查看上面有三个固定孔位，左右下方各一个固定孔位。拆最后的中控面板，请用平角螺丝刀或者用硬的塑料薄板就可以。我用的是装行车记录仪是，用来隐藏走线的塑料小扳手，很好用。可惜没有拍照片。

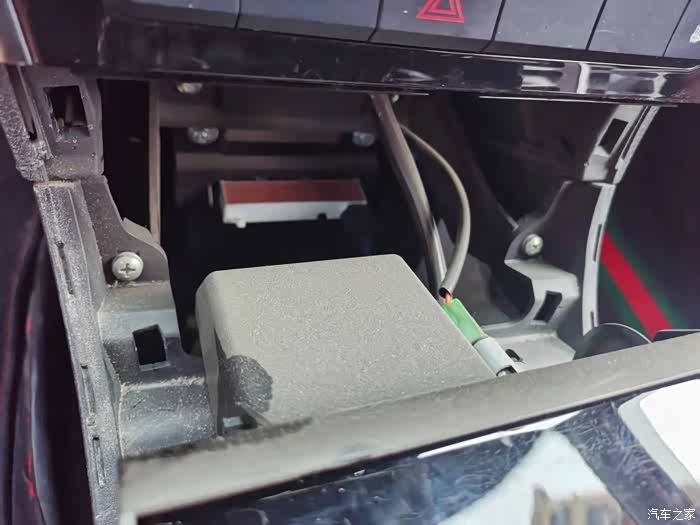

同时介绍一下，这个多媒体控制箱，左右各有一个固定螺丝。下方还有两个固定螺丝，见下图。
同时介绍一下，这个多媒体控制箱，左右各有一个固定螺丝。下方还有两个固定螺丝，见下图。

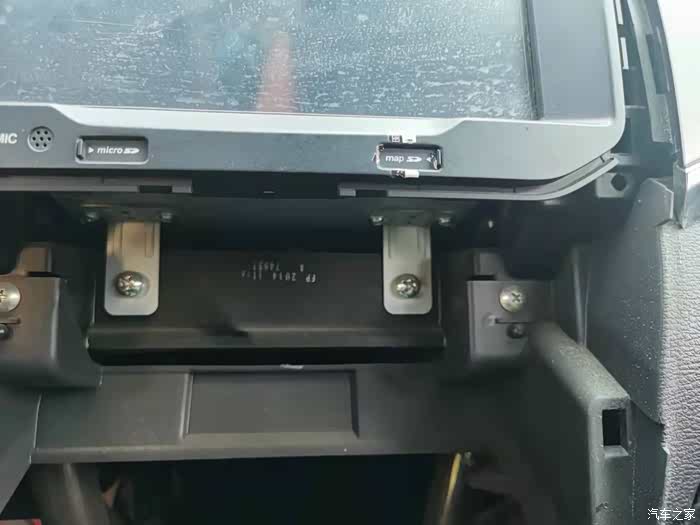

注意查看显示屏下方的固定螺丝。

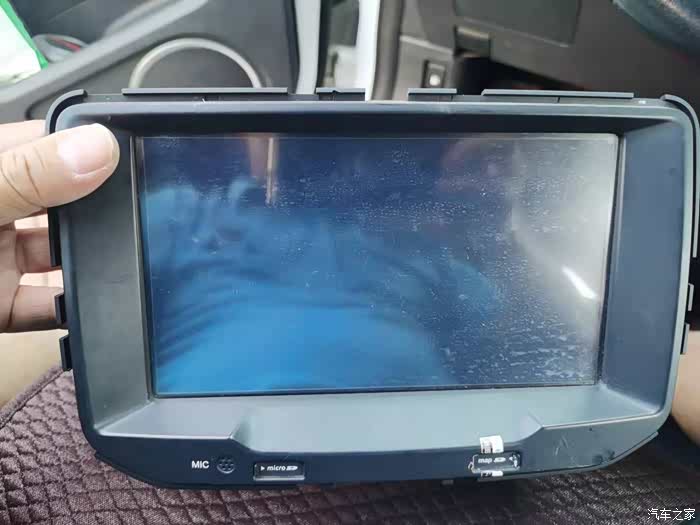

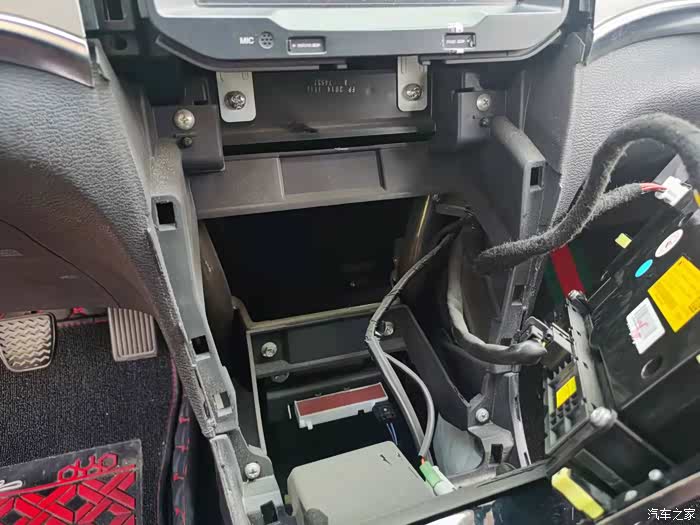

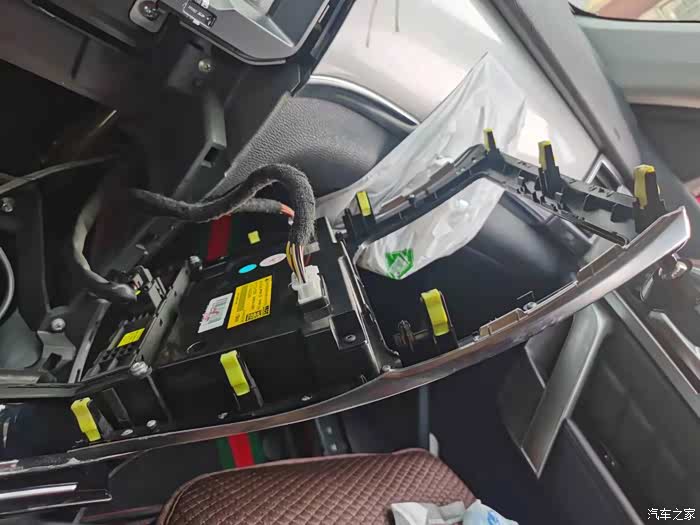

拆下来的中控板。因为后面只拆除中间的多媒体盒子，中控台的其他线都没有拆，空调还是可以继续用的。

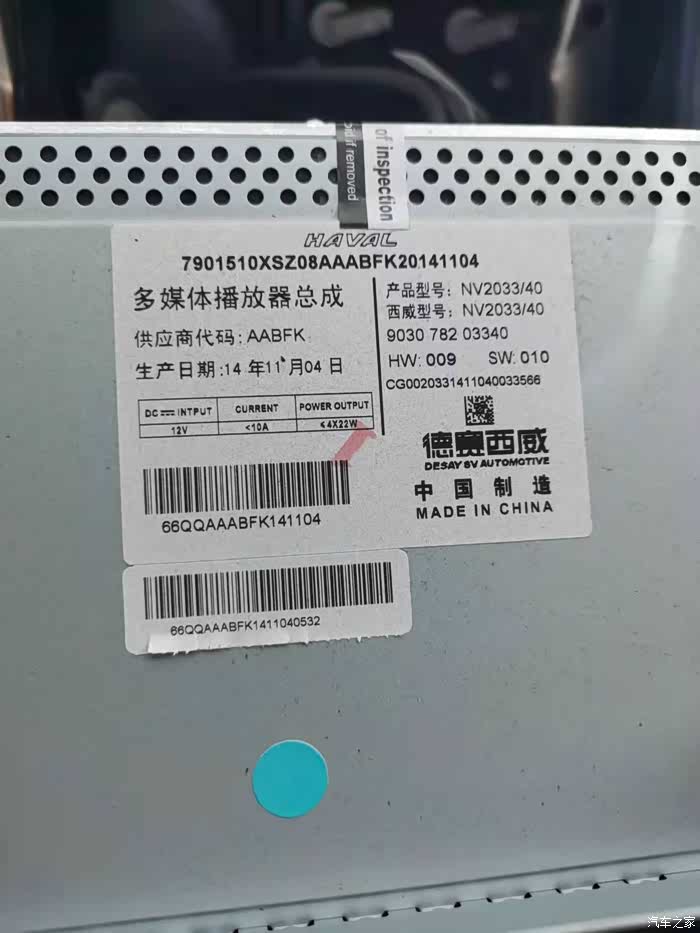

多媒体控制箱标签展示。14年11月生产的，我是11月底提的车，哈哈。
多媒体箱子下方固定螺丝。

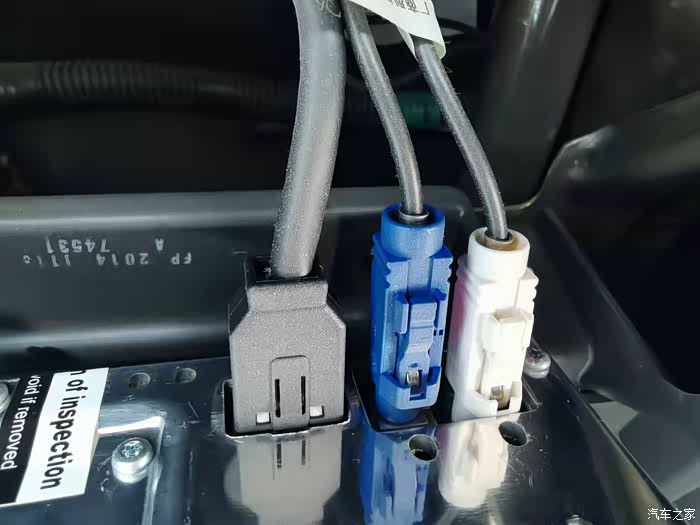

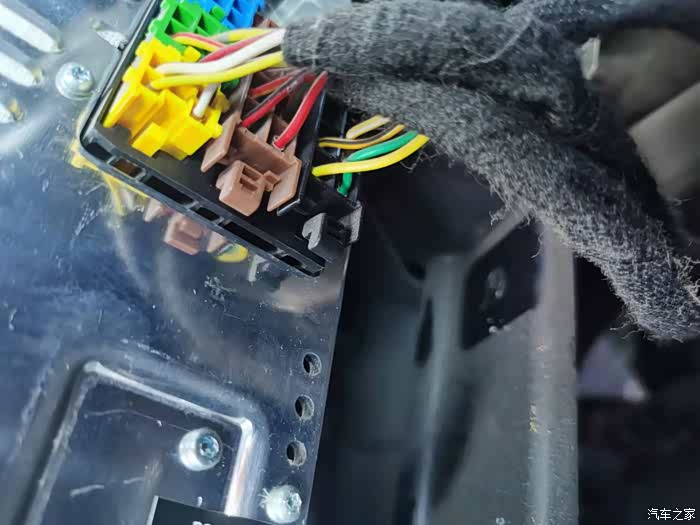

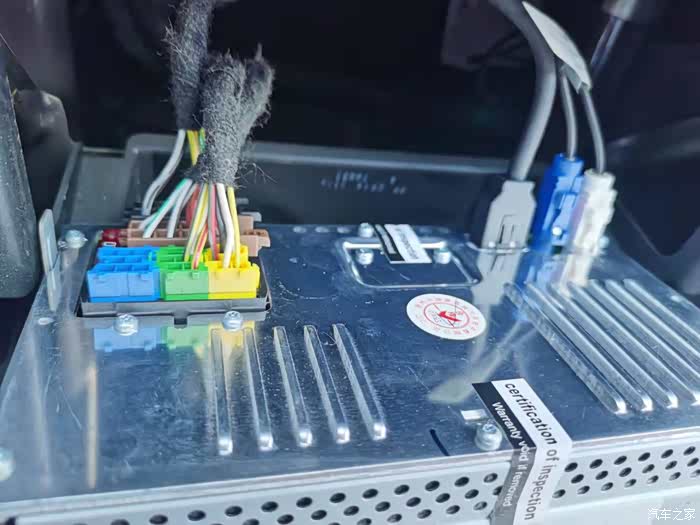

多媒体控制箱后方线缆图片。这三个插头都有固定卡扣，需要先压住卡扣，再拔才能顺利拆下线来。
中控台后方线图片。请一定提前拍照记录位置，避免后面不知道如何插回。
插头拍照。拆除时也要安装卡扣才能拔出插头。
顺利拆下。

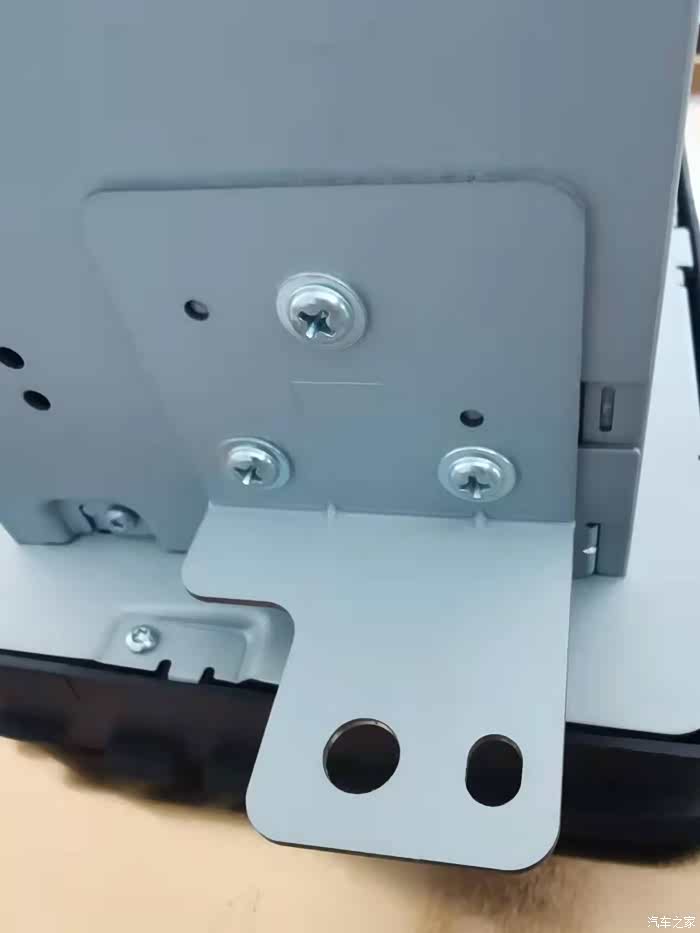

中控台左右各有一个“耳朵”需要拆除这两个“耳朵”才能顺利拆下方的小螺丝。

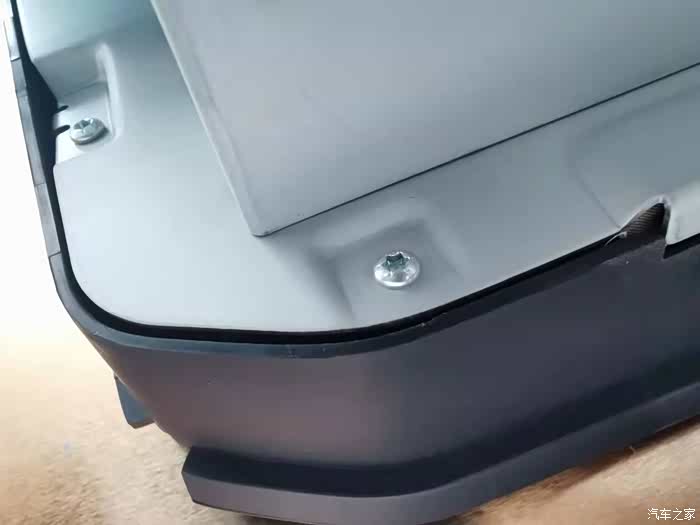

四周的小螺丝，注意是六边形的螺丝，要用特殊的小螺丝头才能卸下。各位朋友再拆之前一定提前准备好这个类型的螺丝刀。

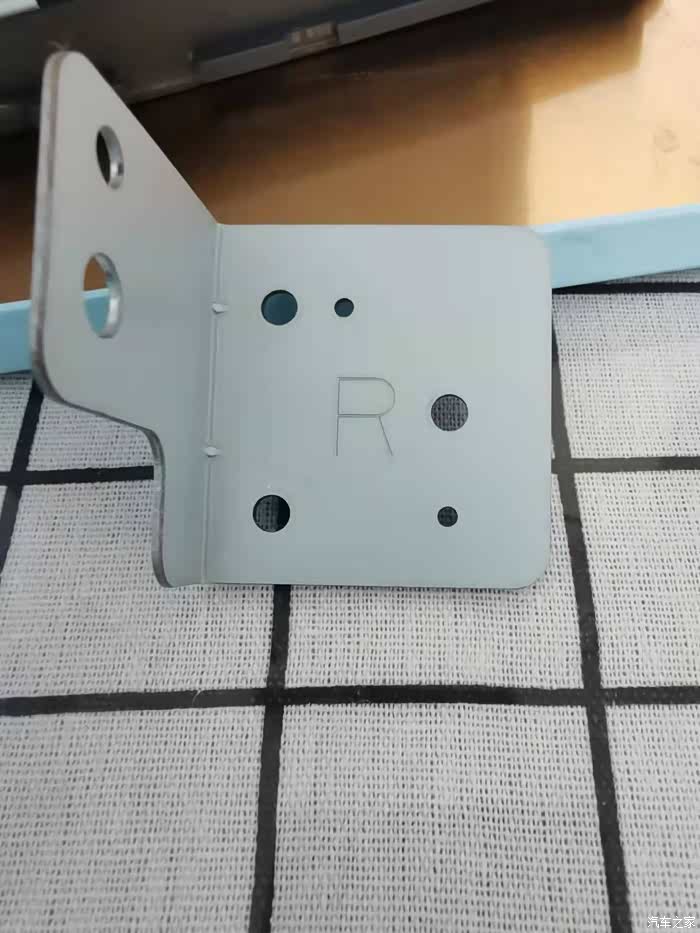

这两个耳朵也是分左右的，有个L和R标注。

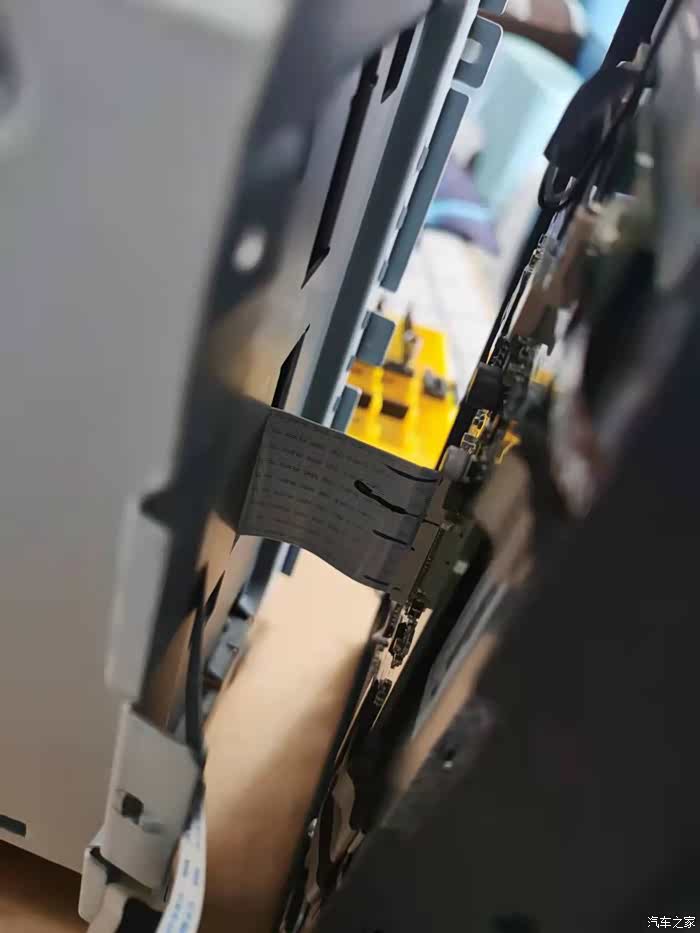

打开所时候，轻轻拉出屏幕可以看到后面有一根宽的总线。吐槽一下，这个总线设计的太短了，而且容易脱落。拆装的时候，我是用两个指头夹着操作的，比较费劲。

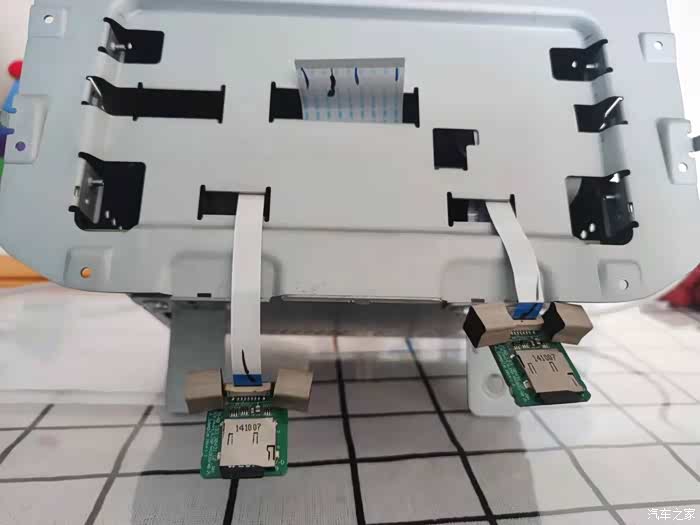

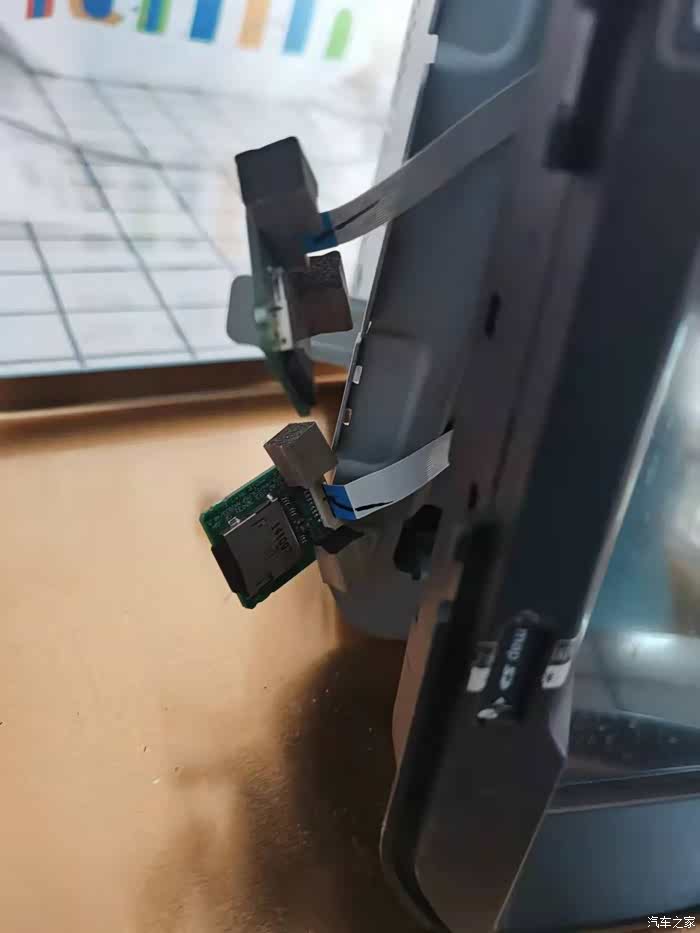

这两个是前面的两个SD卡读卡器。这两个是卡在前面板的塑料壳呢的。是很容易取下的。我是在打开屏幕时，自己掉出来的。。。
中控总线，有一面是特意用笔做了标记的，这样可以提示查看位置。后期在重新插回线的时候，可以判断线是否安装到位。

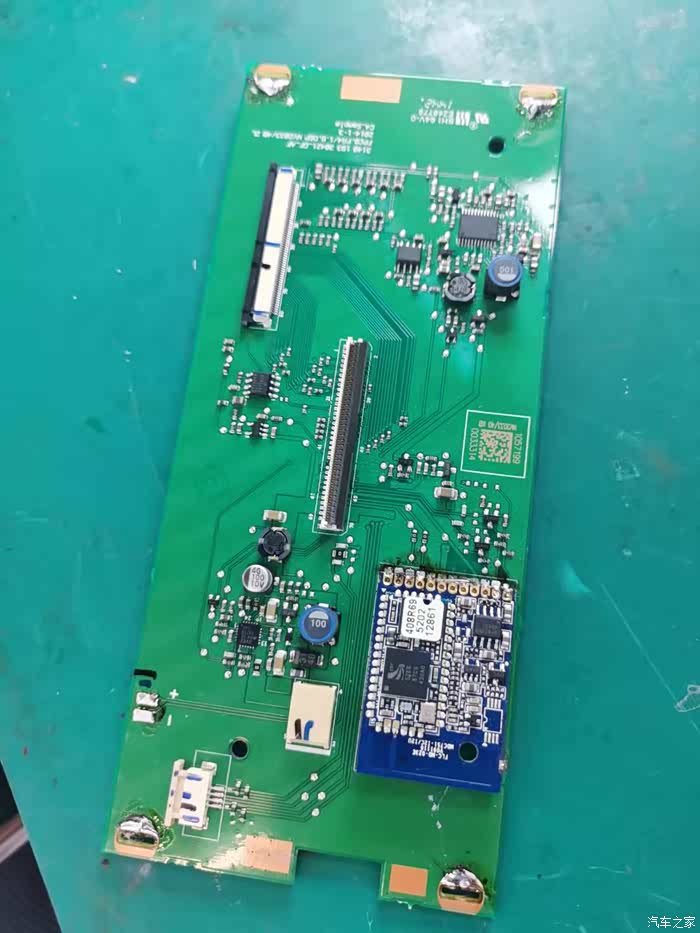

断开总线后，屏幕的后面就直接使主控板，还有蓝色的蓝牙模块。

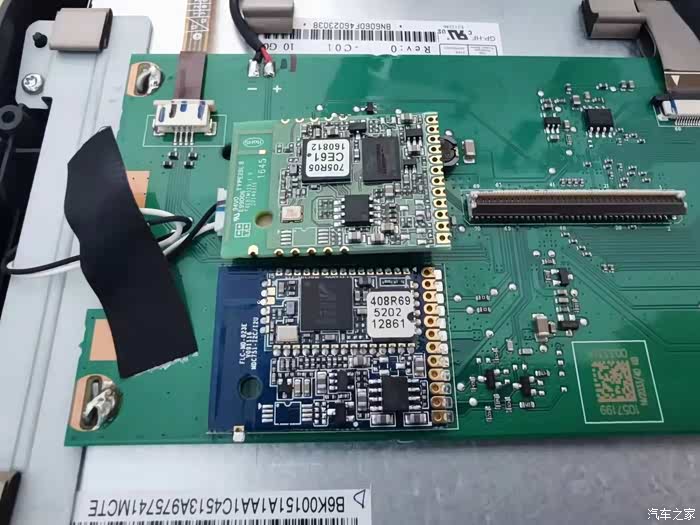

绿色是新买的模块，对比一下两个模块。
中控盒子后半部分。
本来打算自己用洛铁拆除，结果发现单纯用一个头的电洛铁无法拆下模块。只好请维修电脑的朋友，用吹枪吹就很容易拿下模块了。
这里说明一个主意情况。控制板的焊锡盘比较脆弱，如果对自己的“焊”功不自信的话，请一定请专业的人用专业的工具拆，否则会像我一样，拆费一个焊盘点，朋友帮助重新做的飞线。见下图就知道了。
这里说明一个主意情况。控制板的焊锡盘比较脆弱，如果对自己的“焊”功不自信的话，请一定请专业的人用专业的工具拆，否则会像我一样，拆费一个焊盘点，朋友帮助重新做的飞线。见下图就知道了。

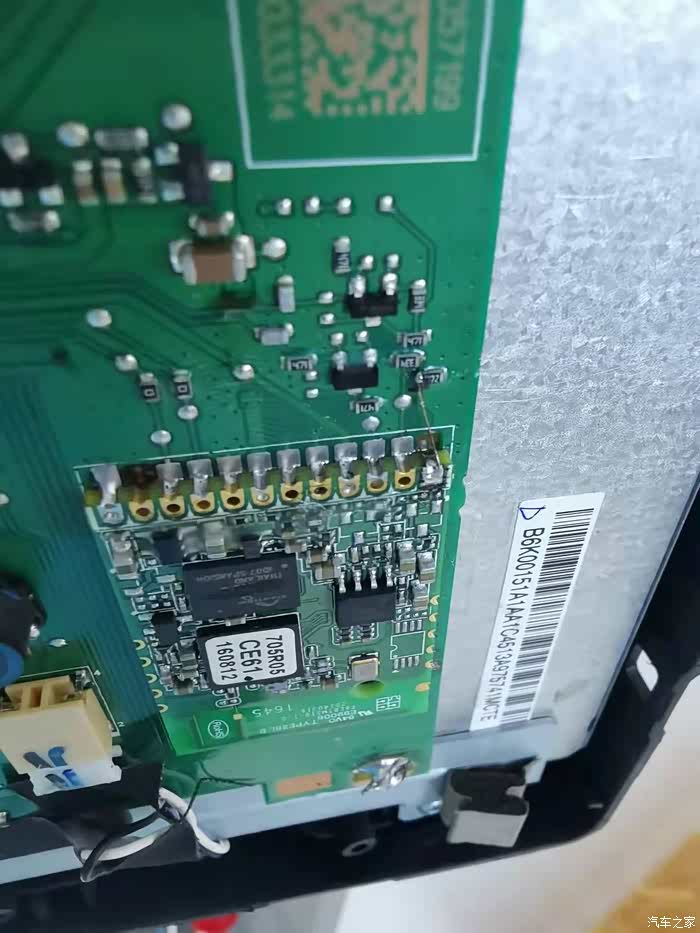

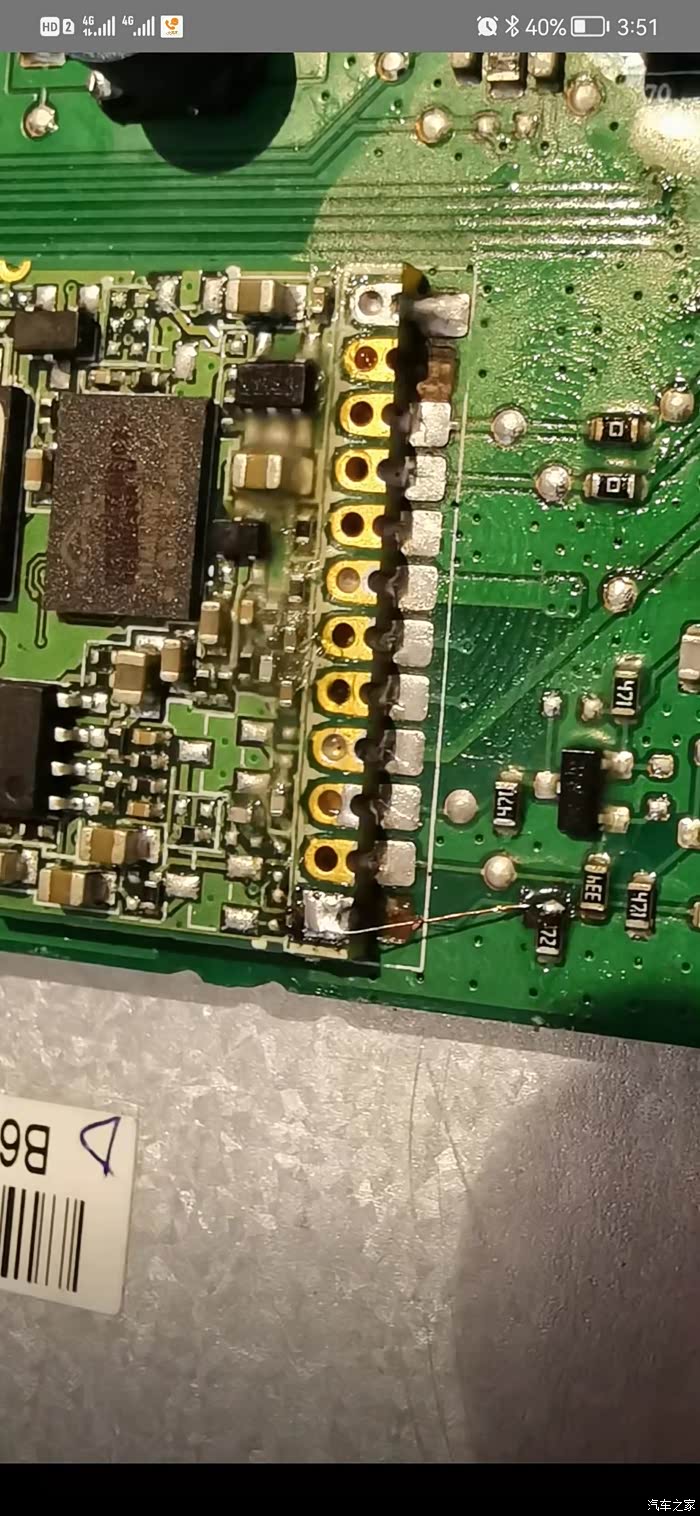

从这个图下方飞线开始数，1,2,3,4,5 号针脚很重要。一定要焊好，不能短路。我们第一次焊接结束后，我安装好盒子后发现，车载音响只有一侧响，变成单声道了。
后来问了模块的卖家，对方让我再检查焊点，而且要确定不能有短路。经过检查发现第3,4脚短路了。
又重新拆除和焊接了一遍。并用万用表，反复检查了好几遍，确定没有短路后，才再装回车上。
后来问了模块的卖家，对方让我再检查焊点，而且要确定不能有短路。经过检查发现第3,4脚短路了。
又重新拆除和焊接了一遍。并用万用表，反复检查了好几遍，确定没有短路后，才再装回车上。
这是焊接图。注意从左边看，我还有一个焊接点掉焊了。 现场我们查看了主板，发现这个脚是没有走线的，所以就放心了。

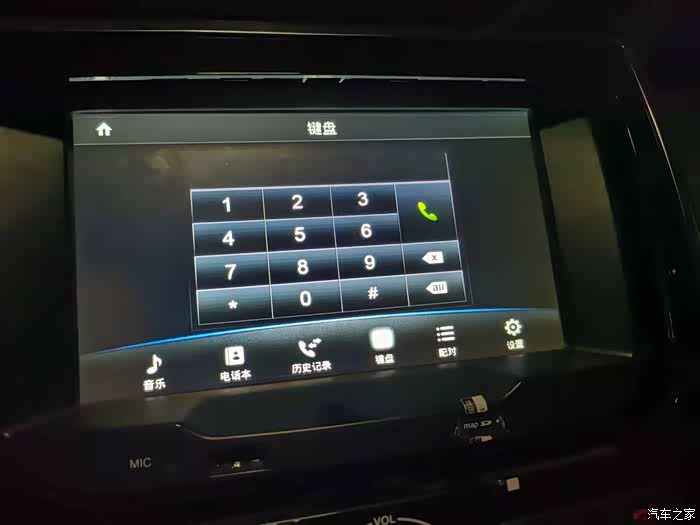

最后把修复好的板子装回盒子，再装回车上。经过测试，蓝牙可以顺利连接，左右声道也好了。接打电话，播放音乐都OK 。至此我的哈佛H2蓝牙模块修复完毕。 哈哈哈。 真开心。
最后我要感谢卖给我模块的卖家。很耐心的帮助我查找原因，我给他发了好几张图片。他判断是短接或者虚焊了。
还要感谢我的朋友，专业的帮助我顺利的拆除和安装蓝牙模块。
我的分享就到这里。希望可以帮到有需要的朋友。
最后我要感谢卖给我模块的卖家。很耐心的帮助我查找原因，我给他发了好几张图片。他判断是短接或者虚焊了。
还要感谢我的朋友，专业的帮助我顺利的拆除和安装蓝牙模块。
我的分享就到这里。希望可以帮到有需要的朋友。
