行车记录仪——作为目前有车一族的标准配置，起到的作用不言而喻，主要是为了在路上出现事故时能够更好的划分责任以及遇到碰瓷能够有证据记录（当然还是希望各汽车生产厂家出厂标配）。
==================================拆 箱 篇==================================

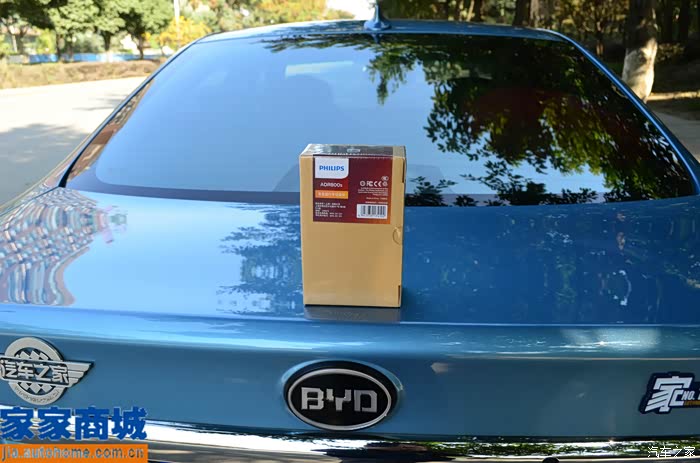

记录仪就是用这个硬纸壳包装的，很简洁，这也是最近几年产品包装的主流

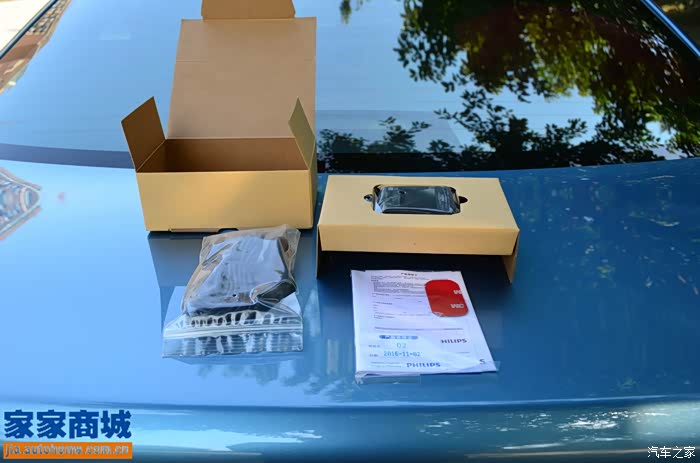

打开包装，记录仪、说明书、电源线都在这里，对了，还有个简易的支架，当时没注意到

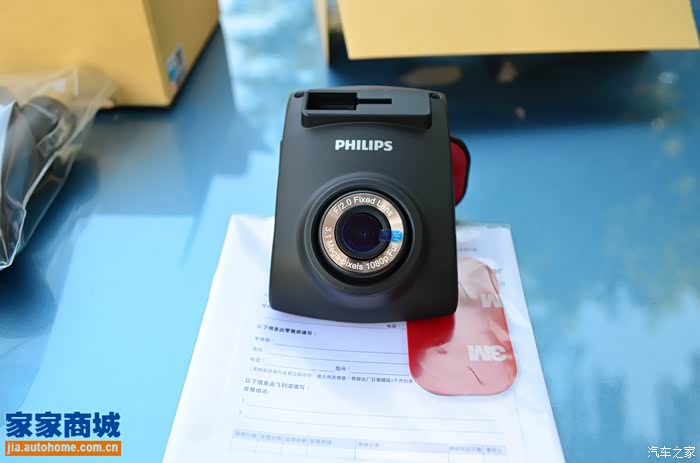

正面记录着摄像头的参数信息，光圈什么的
记录仪为塑料外壳，这本无可厚非，但是下面的按键比较松散，这个就不太符合品牌定位了

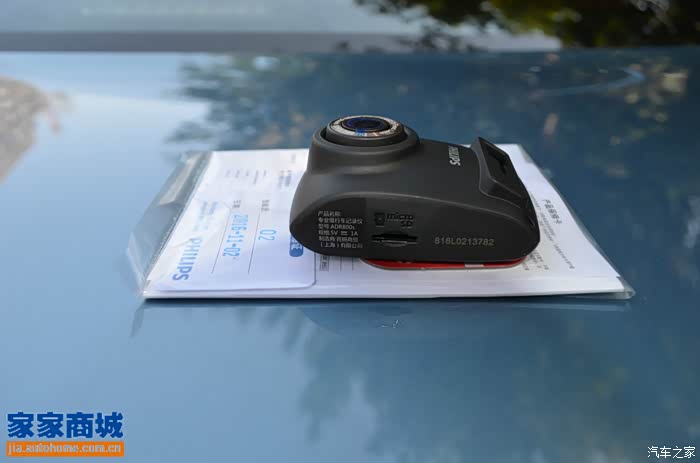

记录仪左边为SD卡插口

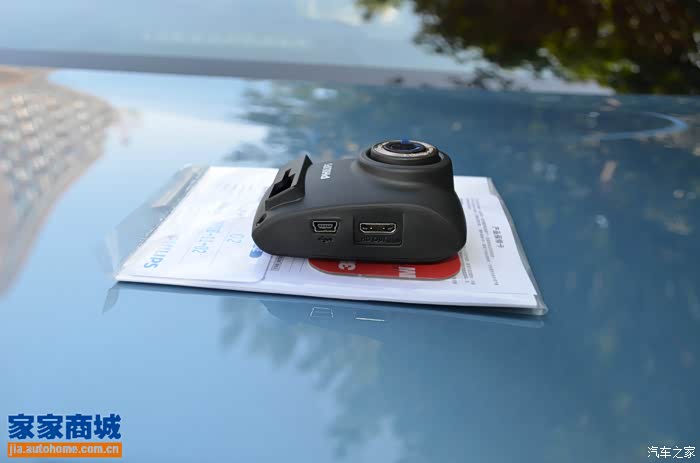

右边为电源接口和一个高清输出接口，可是配件里面并没有配备输出线
==================================安 装 篇==================================

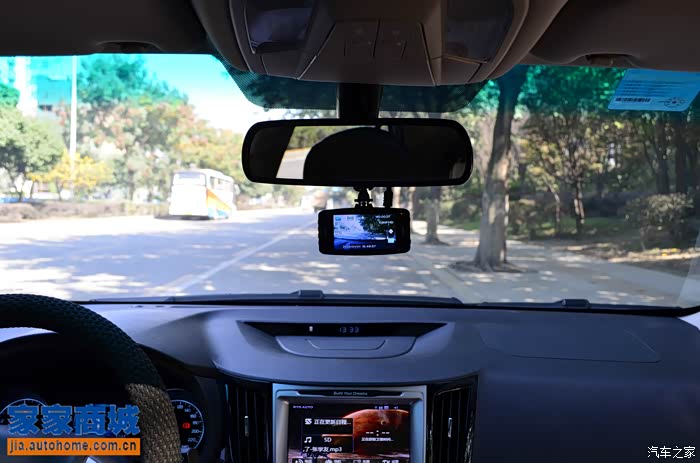

原来的某品牌记录仪，快2年了，偶尔会出现记录的视频损坏情况，所以这也是申请此次评测的原因。PS：吸盘刚刚坏了不久，记录仪暂时挂在这里

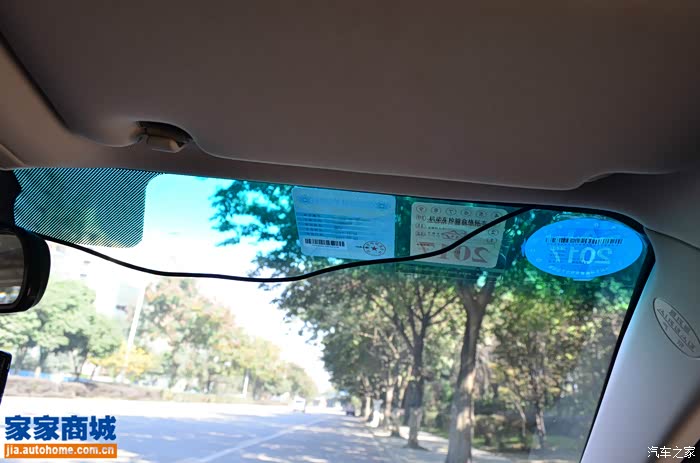

我动手能力不强，所以没有天窗或者保险盒取电，还是直接走点烟器取电。车顶走线大家都一样，前挡和车顶有缝，线直接塞进去就是了
到这里就有2种走法了，1是继续走前挡，2就是穿过A柱

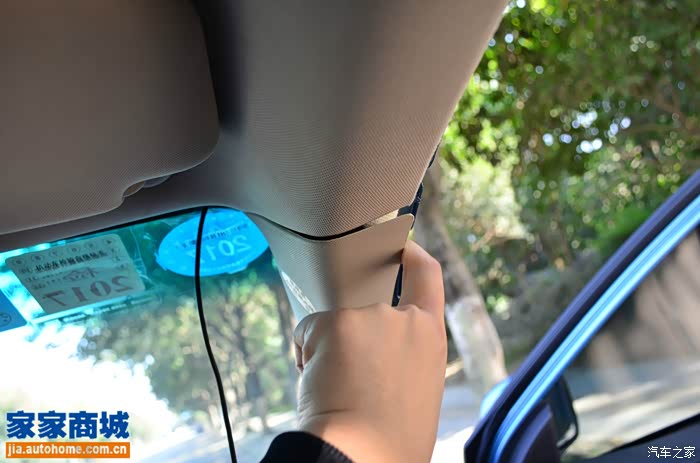

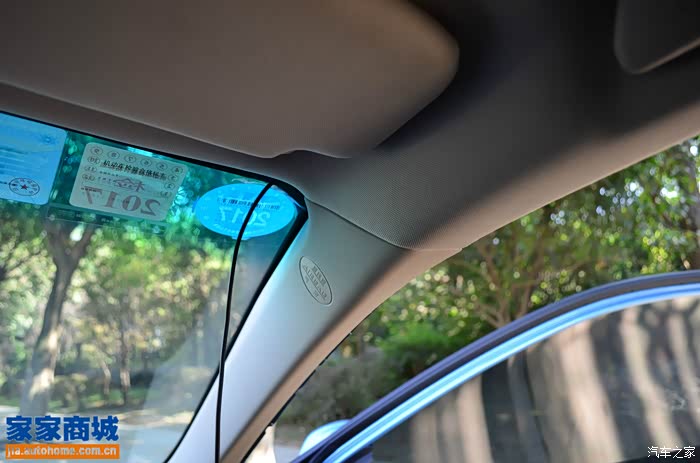

直接轻轻撬开饰板（因为没有撬棒，我直接手扒开的，不建议这样操作），线直接卡进去就是，因为我车这里有气帘，不知道影响不

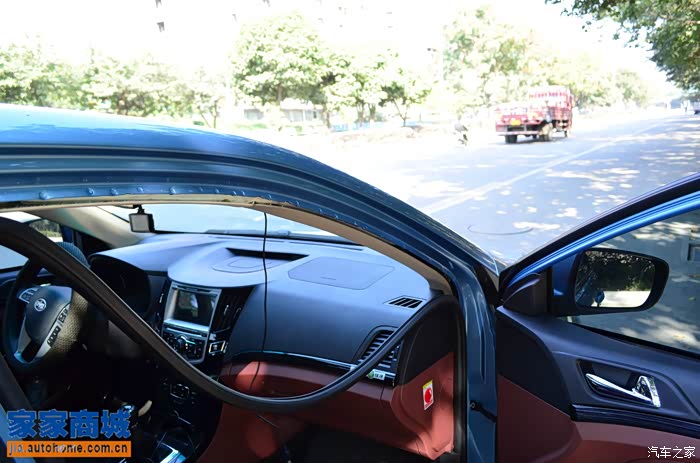

在这之前需要先将胶条扯下来，这个没什么，直接扯就是

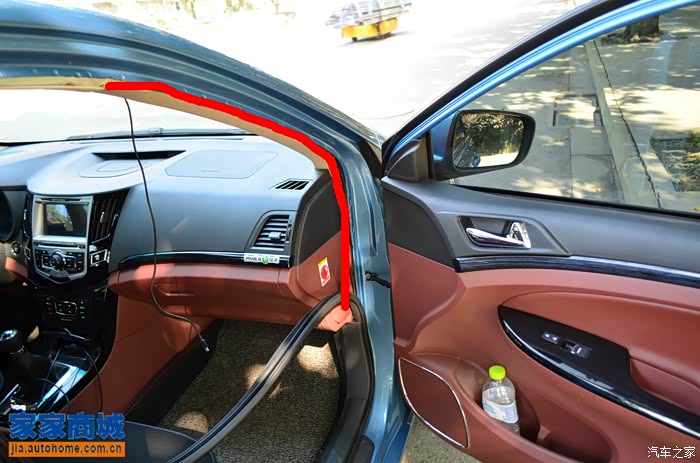

然后就直接把线放到饰板里面去就是了，如红线所示
这样露出来的只有红圈所示的一点线，然后塞回胶条就行了

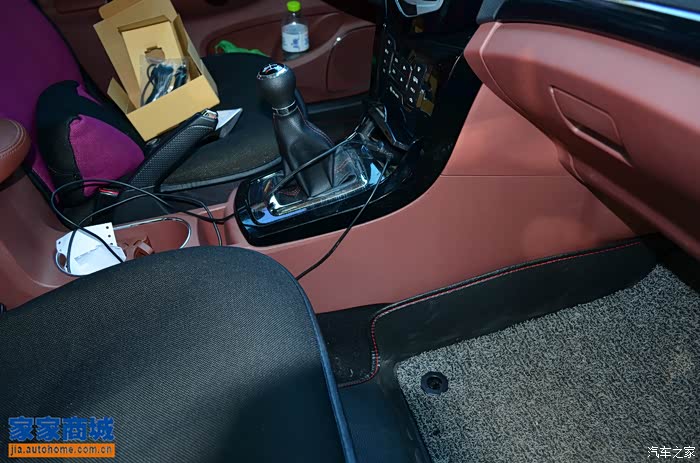

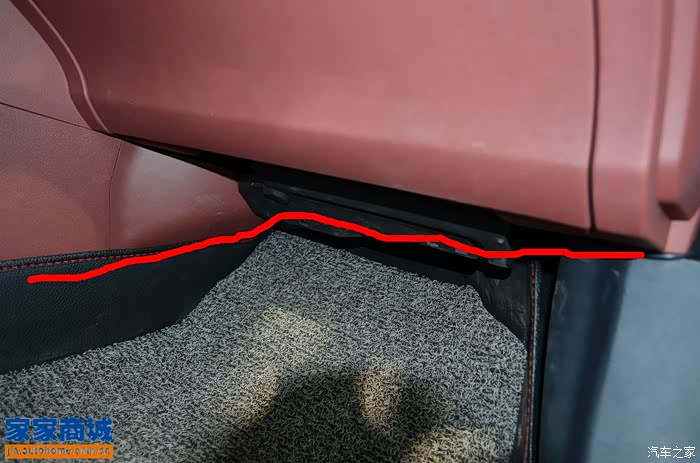

线路继续走的是副驾前方（我车下面有个塑料板，线刚好放在上面），然后回到地台

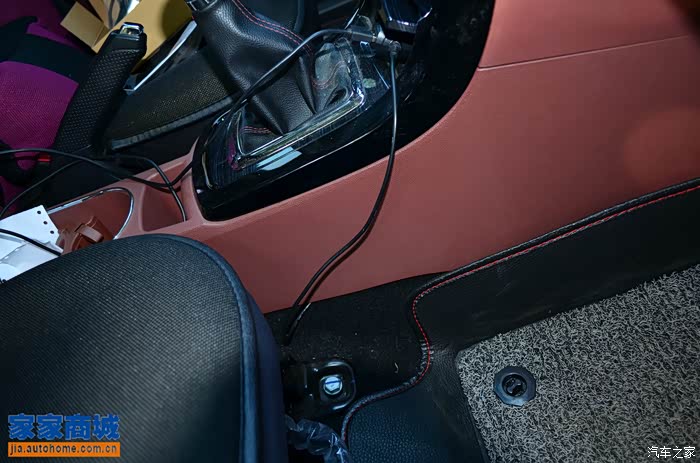

地台上来就直接接到点烟器了
如果线长了可以再往后面走点再回来，请忽略我凌乱的车内- -

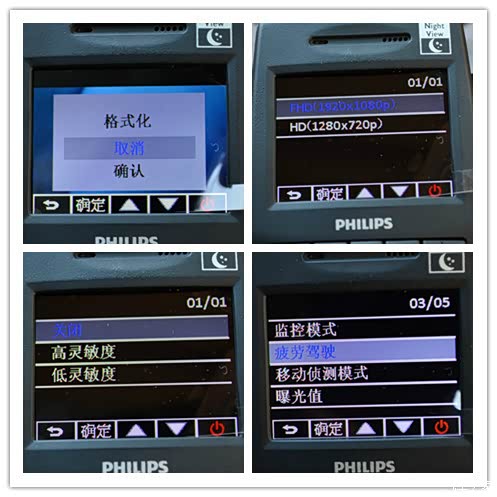

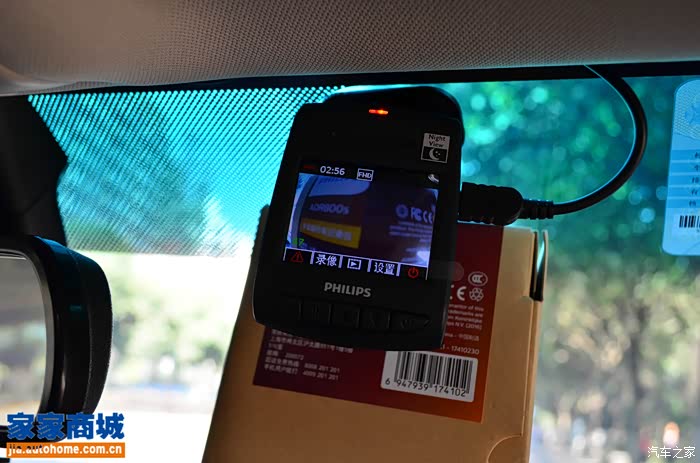

然后就是通电设置一些参数，我是原来记录仪的内存卡，所以要先格式化

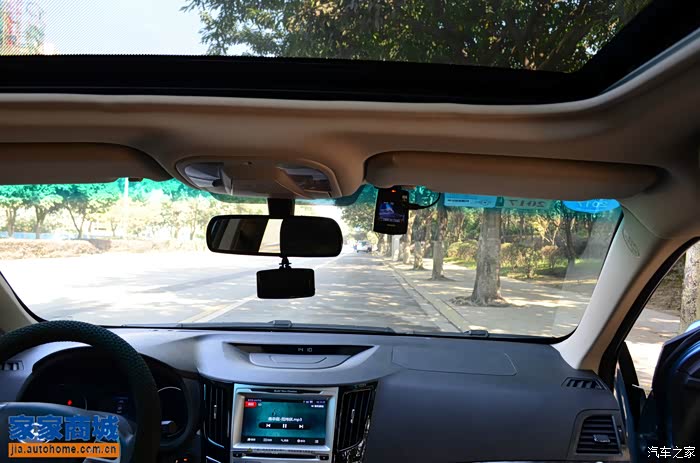

安装好以后的效果，亮红灯表示是正在录像，
拿盒子近距离试了下，变焦还挺快，广角看到的图片有一定的畸变

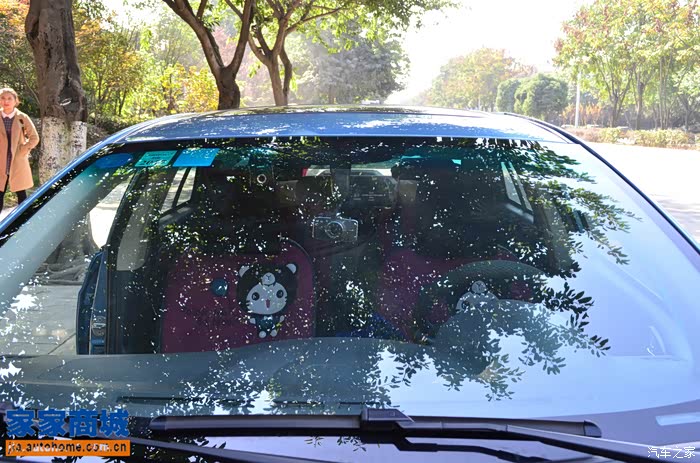

外面看看成果，奈何前挡反光
==================================路 试 篇==================================

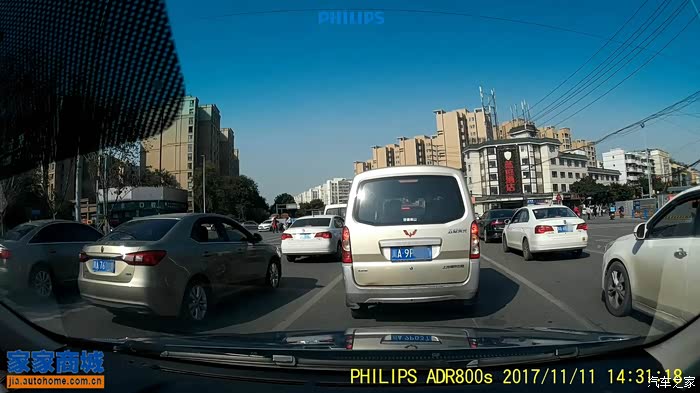

白天的效果还是很不错的，车牌可以查看到三车道，畸变也不严重，只有左上角的捷达因为太阳反光看不清楚

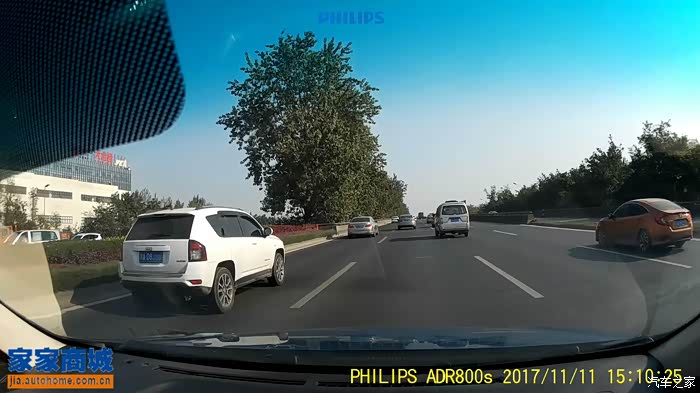

在环路上行驶，车速80左右，左右车道的车牌清晰可见

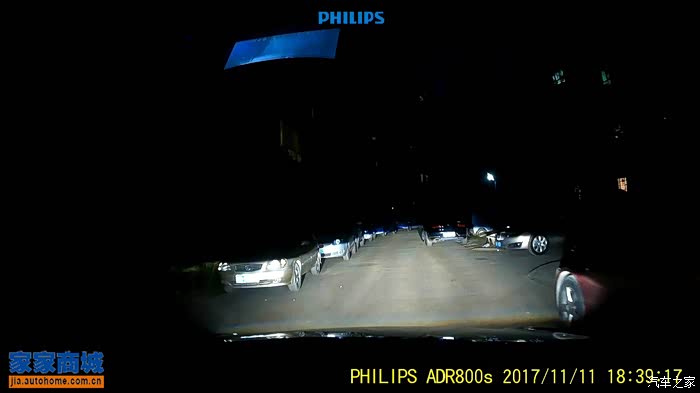

基本无灯光的小区里面，也是很清晰

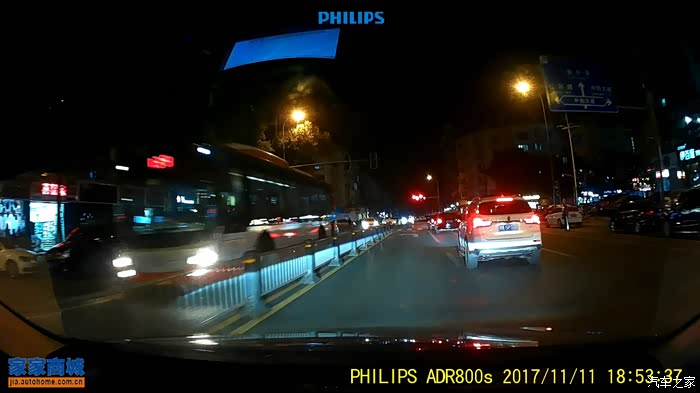

行驶中的晚上，只要大灯未照到前方车牌，右边车道的车牌还是清晰可见
总结：
经过白天、晚上、快速路、逆光的等环境的实际使用效果，飞利浦ADR800S的效果还是比较不错的。经过测试，每一段视频也没有掉帧的情况，衔接得不错。另外，把录制效果设置到最高，每段视频的大小在468M左右，按照我的内存卡32G来计算（实际只有29.7G），录满可以记录317分钟视频，与官方宣传的320分钟基本没有出入。
优点：
1、广角覆盖范围广，周围环境的畸变控制得不错
2、白天、夜晚录制清晰
3、光线适应快，经过隧道时能很快纠正
4、录音效果很棒，车内外的声音都能清晰的录制
缺点：
1、价格较高，旗舰店499的价格和当前互联网公司的记录仪比性价比较差
2、做工有待提升，记录仪的几个按键太掉价了
3、不能手机连接，当越来越多的记录仪支持手机查看的时候，传统品牌的记录仪要跟上速度才行啊
推荐指数：★★★★
经过白天、晚上、快速路、逆光的等环境的实际使用效果，飞利浦ADR800S的效果还是比较不错的。经过测试，每一段视频也没有掉帧的情况，衔接得不错。另外，把录制效果设置到最高，每段视频的大小在468M左右，按照我的内存卡32G来计算（实际只有29.7G），录满可以记录317分钟视频，与官方宣传的320分钟基本没有出入。
优点：
1、广角覆盖范围广，周围环境的畸变控制得不错
2、白天、夜晚录制清晰
3、光线适应快，经过隧道时能很快纠正
4、录音效果很棒，车内外的声音都能清晰的录制
缺点：
1、价格较高，旗舰店499的价格和当前互联网公司的记录仪比性价比较差
2、做工有待提升，记录仪的几个按键太掉价了
3、不能手机连接，当越来越多的记录仪支持手机查看的时候，传统品牌的记录仪要跟上速度才行啊
推荐指数：★★★★
