拆中控 撬开硬拉出来就行
空调面板拆完 下面原车是空的 那是之前加装副厂倒车模块

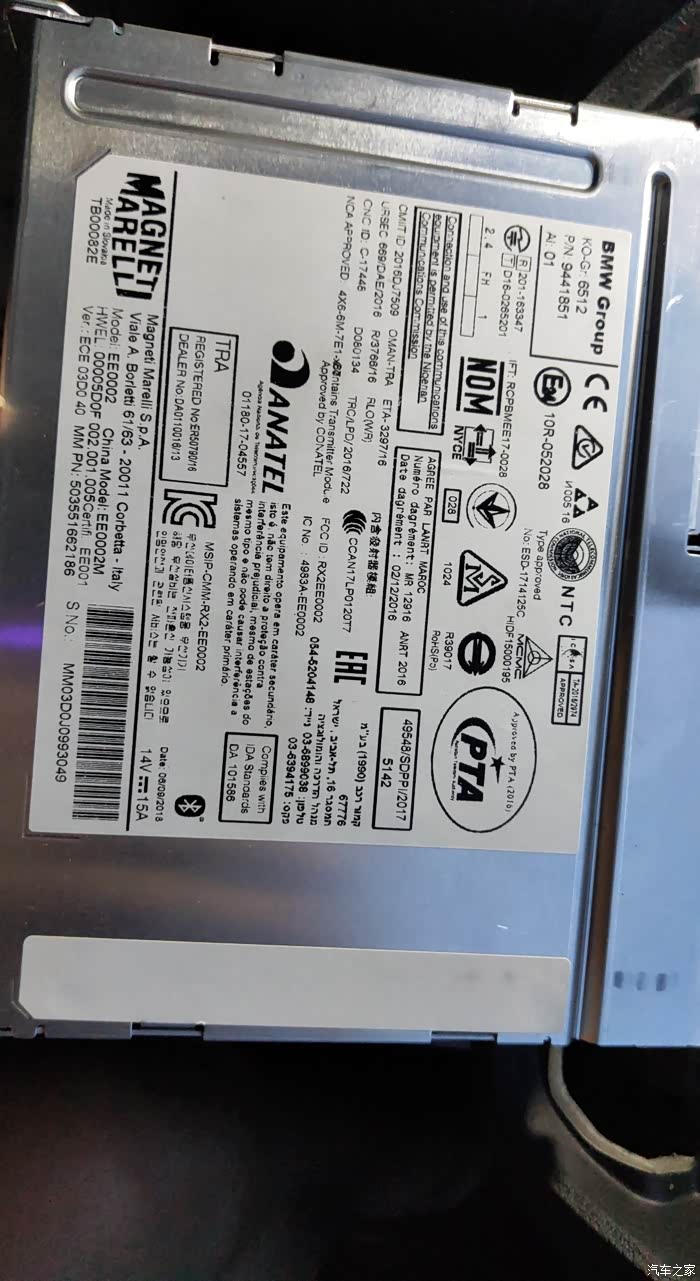

小主机不带wifi
主角亮相一下
副驾手套箱下面板子拆掉 门槛条拆掉 门边的小护板拆掉（后面插线） 先布线…地板下顺着大线走门边
继续走线 后座门边
后座靠背门边 我目前只走到这里 近两天拆后杠 线从尾灯线皮卡扣那里穿出去（后备箱右侧储物位置 把塑料盒子拿出来就看到了）

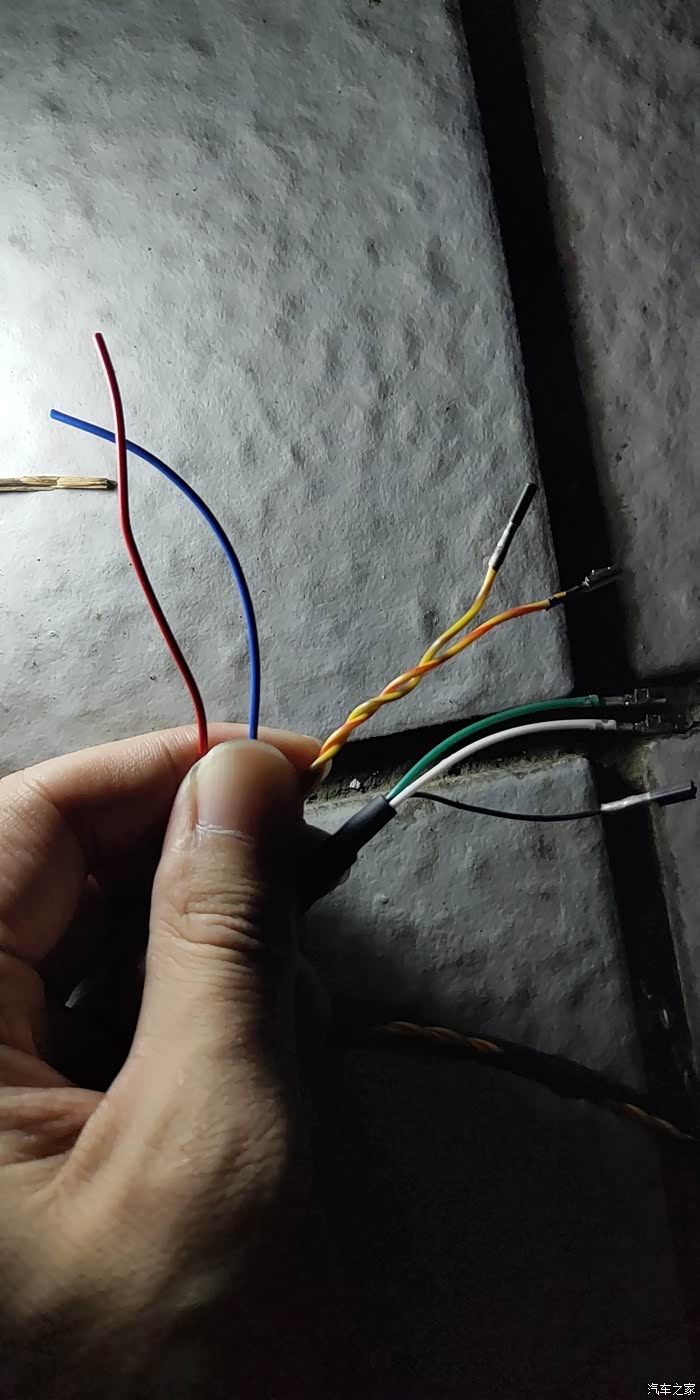

重点来了 摄像头线序
《1绿 2白 5黑 分别接主机大插头的21 24 23》《7红黄 8棕黄 分别接副驾门边上排中间黑色插头的52 51》《4红接后备箱保险 6蓝搭铁或电池负极》下面看插好线的对应图
主机插头插好后
拆后杠
从这里穿出来镜头插头
摄像头切割下来
这个孔里面有预留切割线 不过大了点 正确的孔大小是4.5x4.5cm

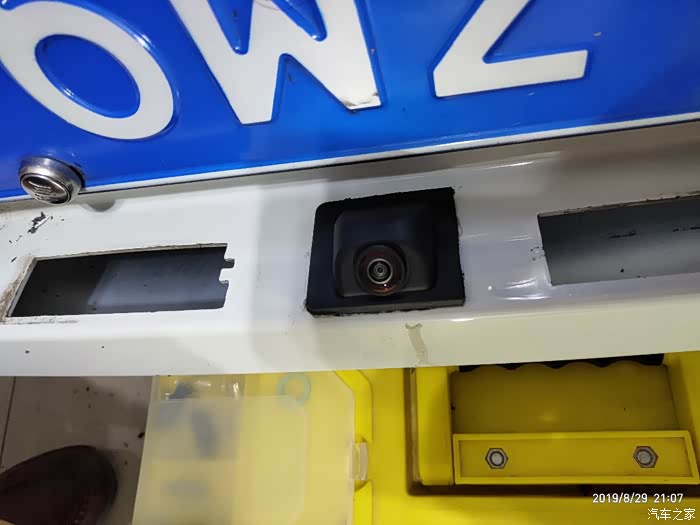

完工装车
很清楚 标线和车身同宽
