之前的改装帖子我发过一张将T60顶棚眼镜盒配置改装成开关面板的照片
也跟很多车友讨论过增加设备开关安装在哪里最合适。
也跟很多车友讨论过增加设备开关安装在哪里最合适。
先上一张完成图 周围的边框喷了田宫的TS漆 颜色是枪黑色 我非常钟爱的颜色
老版本的开关面板 用的3mmABS板贴了碳纤贴纸
展示下自己的工作台
把眼镜盒拆下来 喷白色的抄数显影剂 贴若干标志点就可以扫描了。
三维扫描在逆向工程应用很大，做汽车配饰外观件配合3D打印很快就可以低成本完成。
三维扫描在逆向工程应用很大，做汽车配饰外观件配合3D打印很快就可以低成本完成。

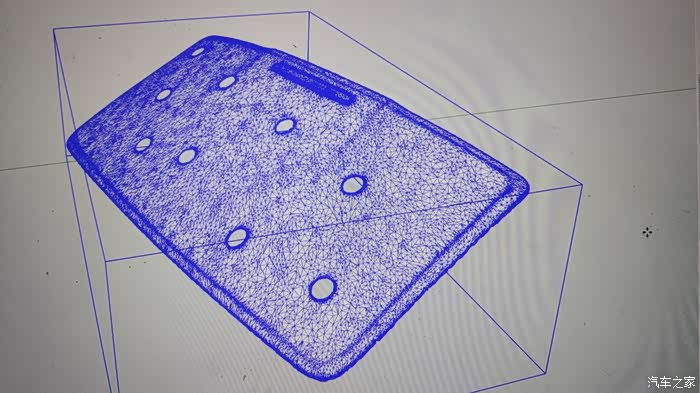

软件里扫描出的模型，图上的空洞就是贴标识点的位置。软件里可以修补空洞，但是我不需要整体模型。我只需要取得外边缘轮廓就可以。
导入软件提取边缘的轮廓
碳纤维粉末对人体危害大 所以加工过程一直用吸尘器 及时带走切削的粉末
加工两块 还有另外车友的一块
成品装上开关看效果 中间是三挡开关控制射灯升降 右下4个指示灯可以显示射灯的限位状态
上一张之前没有三维扫描仪取得边缘加工数据的方式 垂直拍照 在软件还原比例 然后描边
开始规划电路设计 好记性不如烂笔头 想到的都写到纸上
最近经常把玩的NVIDIA信仰尺 虽然是个盗版但是做工仍然很棒
遮阳板位置的开关面板设计 是270改大G的方案 大家也可以参考一下
插个题外的 买点烟器插头改装的朋友要注意不要这种构造的。很容易短路烧电路。
