车友们大家好，我是一个四川人，平时也爱自己动手做一些东西什么也不懂反正一个人搜资料慢慢摸索呗，自己动手丰衣足食顺便还能开动大脑，嘿嘿题外话了，下面进入正题啦

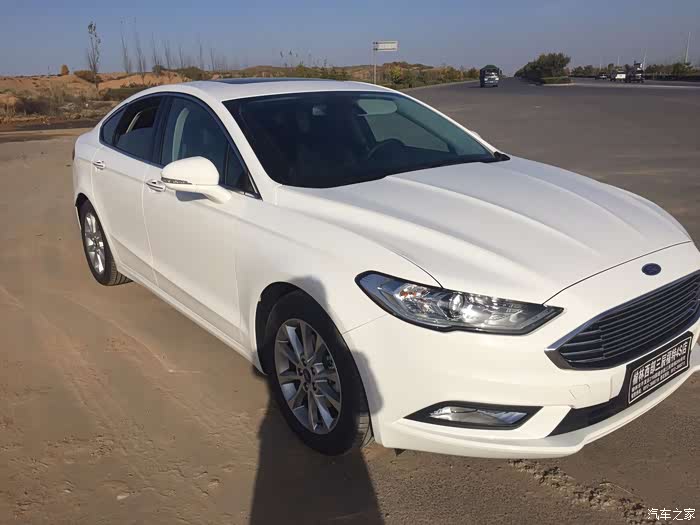

这是刚娶回家的样子，还是卤素大灯，大蒙是真滴好看
买车是在陕西榆林买的，当时就一个裸车啥都没弄，过了十几天准备开回老家上牌交购置税，从此它也是有身份证的车啦
回家的路上天快黑的时候在高速上是真滴不敢开啊，看不清楚路，开灯和不开没啥两样，当时心里就想着要改灯，必须改这以后咋好开车啊，因为上班没啥钱也不是高工资的工作只能慢慢存钱买灯呗，都是因为穷啊
最后知道咸鱼上有拆车件比4儿子的便宜不少，于是每天各种逛咸鱼停不下来，当时咸鱼的价格一般都是在3500以上，逛了大概有半个月到一个月的样子吧看到一个广东的卖家的灯还可以，当然立即打价格战啊，最后3000元拿下一对原厂LED大灯一对（之前也看过时宇大灯便宜许多，但是还是犹豫不敢买这种灯，后面听车友说时宇大灯外壳久了会脱层，也不知道真假）
买车是在陕西榆林买的，当时就一个裸车啥都没弄，过了十几天准备开回老家上牌交购置税，从此它也是有身份证的车啦
回家的路上天快黑的时候在高速上是真滴不敢开啊，看不清楚路，开灯和不开没啥两样，当时心里就想着要改灯，必须改这以后咋好开车啊，因为上班没啥钱也不是高工资的工作只能慢慢存钱买灯呗，都是因为穷啊最后知道咸鱼上有拆车件比4儿子的便宜不少，于是每天各种逛咸鱼停不下来，当时咸鱼的价格一般都是在3500以上，逛了大概有半个月到一个月的样子吧看到一个广东的卖家的灯还可以，当然立即打价格战啊，最后3000元拿下一对原厂LED大灯一对（之前也看过时宇大灯便宜许多，但是还是犹豫不敢买这种灯，后面听车友说时宇大灯外壳久了会脱层，也不知道真假）
这就是改灯的开始啦，从小区搬到25楼啊，可累坏了，回家赶紧拆啊

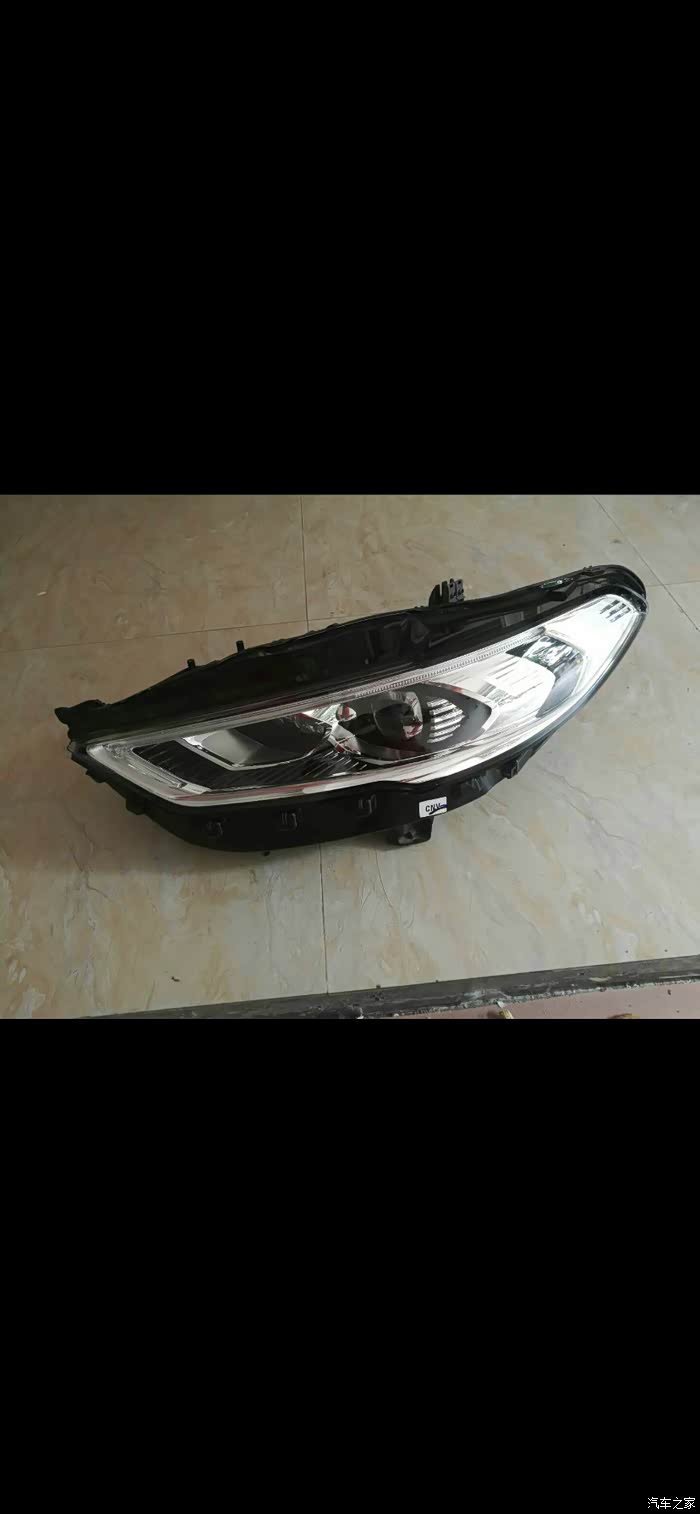

这灯的成色还是非常好的，可惜坏了
等了好几天快递的大灯收到打开一看驾驶这边的灯运输过程中损坏了，当时心情一下就不美丽了，马上联系卖灯的大哥看看怎么搞，结果还是相当满意的，老板二话不说马上给我找灯过了一天就给我从新寄了一个过来，收到的时候没有原来的新，感觉是山寨的原厂灯
新的灯回来天都黑了，当时唯一的念想就是装上看看OK不OK，当时在成都，附近的修理店都被我打了电话，要么就是天黑了下班了，要么就是一听蒙迪欧都说不装太麻烦了，心情一下就失落很多，然后没有放弃开车出去找，刚好找到一家不远的修理店我问了一下老板说可以装，当时我也动手一起搞，半
这些就是全部需要安装的东西啦，两个传感器一个 模块剩下的就是补线了，对很重要的就是需要补线而且2.0和1.5的车子是不一样的
这是前面的传感器，已经装好了
也是前面的 ，多拍几张方便以后的车友参照
这是后面的传感器
也是后面的
还是后面的，现在清楚了吧
传感器安装好了当然是要走线找插头啊，当时我是找了好久都不知道怎么弄，以为要从后面拉到驾驶室呢，结果一看线也不够啊，其实就已经给我们预留好了的，后面的插头在两个后轮底盘中间，也就是图片中的位置，取下插头把传感器的插头插上去就好啦，是不是很简单啊，我真是瞎都没看到
这是前面的线了，前面需要拆掉挡泥板，找到图中上方的这个插头这是ABS插头，前面的传感器就是接到这里的，最后有一个分线或者转接头最方便
这两根线是ABS传感器的线，他的对角234号孔位就是我们前桥水平传感器的插头位置了，由于我的是补线所以得自己插进去，开始插错了没有随动，注意：ABS线的对角，从第一个开始数 是2 3 4 分别是10#11#12#号，注意不是123孔哦，是 2 3 4 号孔
看到没母头里面是第一个没有针脚的，从第二个开始的是10号11号12号针脚
如果我的不够全面 请看这个帖子两个结合起来吧
https://www.laosiji.com/thread/931845.html希望能帮到需要的车友
https://www.laosiji.com/thread/931845.html希望能帮到需要的车友
这个就是模块了，先把它安装固定好，这个有点不好弄，空间不是那么的友好，不急慢慢搞
这个是需要插到OBD网关后面，两个接头是方便转接，操作方便三两下就搞定了，别说你不知道OBD是哪个吧
外面的线都搞定了，现在来到驾驶室里面接啦，首先要接的是BCM模块的线只有一根，5#线，参照布线图吧
这就是插头，找到5#，请忽略这只脏爪
bcm补线
bcm补线详细图，记住5#线孔，群里车友提供，还是感谢他

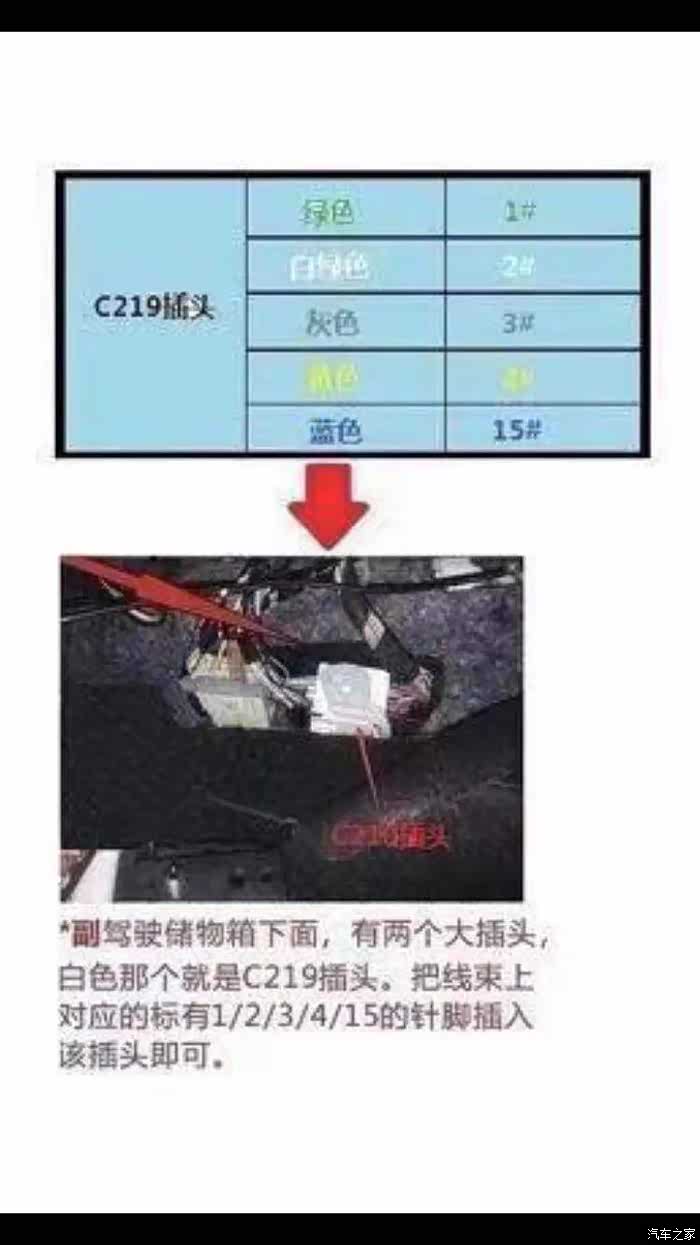

这是副驾驶的补线图，前面的你搞得定后面的也就没啥问题了
这是副驾手套箱下面的插头
注意补线插针脚的时候千万不要插错了，不然到时候很难搞，你 又要拆一遍，从驾驶室到副驾的线从中控下面穿过去，到这里我们的线都已经搞定，就剩下刷机了，有的说安装好了之后点火通电仪表会显示检测自适应大灯的提示，我的什么都没有提示，
弄好已经是晚上了，天都黑的不行，开灯的第一感觉就是左边灯光高低变了，变的很低很低，原因是左前桥传感器线插错了，本来 2 3 4 号孔被我插成1 2 3 号孔了（插错了大灯会左右自检不会上下，也没有随动），刷完机我又从新拆了插线，最后打火，大灯自检一遍打方向也动了（原地打方向是可以动的，不需要开起来），看到大灯功能完好也是值了，关于刷灯我有视频，可以留言给我
弄好已经是晚上了，天都黑的不行，开灯的第一感觉就是左边灯光高低变了，变的很低很低，原因是左前桥传感器线插错了，本来 2 3 4 号孔被我插成1 2 3 号孔了（插错了大灯会左右自检不会上下，也没有随动），刷完机我又从新拆了插线，最后打火，大灯自检一遍打方向也动了（原地打方向是可以动的，不需要开起来），看到大灯功能完好也是值了，关于刷灯我有视频，可以留言给我
