直接上图不废话
一套电折后视镜，开关，线
福克斯15到18款升级电折叠功能，落地照明灯，需要电折后视镜，折叠面板，2根巡航端子线，
不废话下面上图
不废话下面上图
电折开关面板
带盲点的后视镜
没有后壳可以用自己的壳
下面要拆车门高音喇叭罩！非常好拆自己注意点，
拿塑料翘板非常好拆，2个扣拆出后喇叭插头拔掉，不会的找师傅拆！
拿塑料翘板非常好拆，2个扣拆出后喇叭插头拔掉，不会的找师傅拆！
后视镜3个螺丝也在高音喇叭的位置
忘记图片了就顺便找一个图片
电折面板里面有螺丝拆了注意里面的插头
原厂我的这个后视镜
6线的
3个螺丝拆了
门面板车好的车友就这样的
福特福克斯还是做的不差的厂家
看看还做了膈音不废话继续

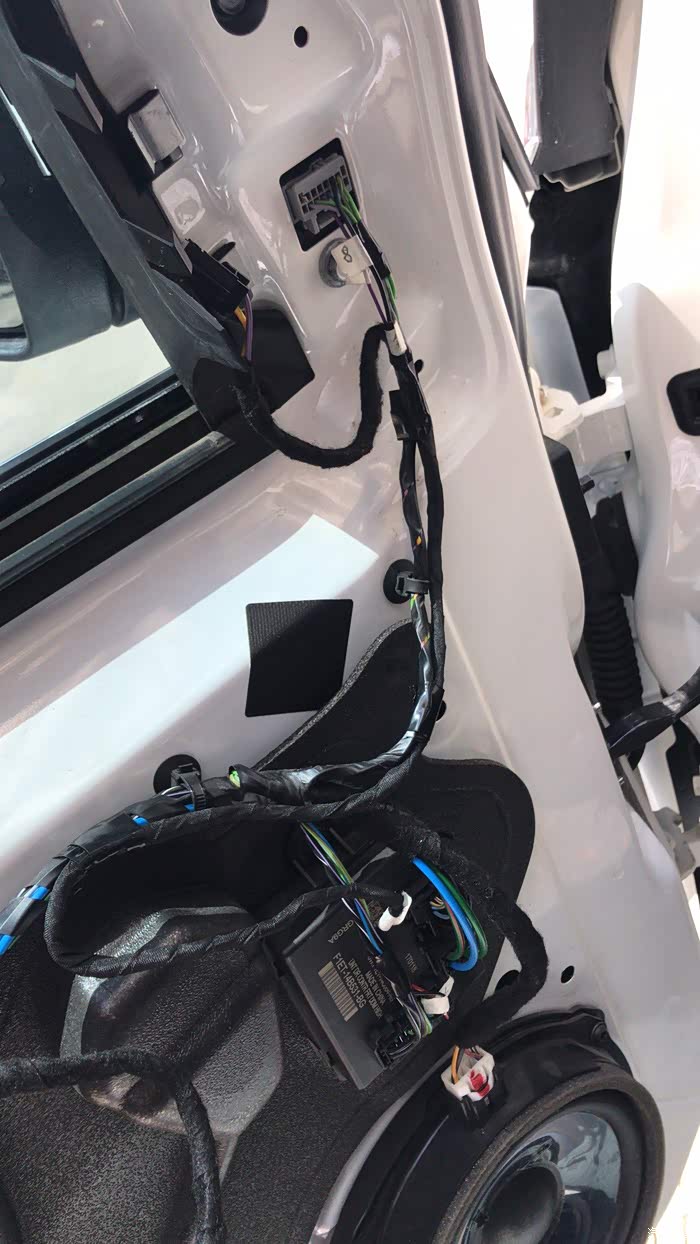

补原厂线位置
门模块要补的线
门子的模块15到18的
后视镜要补的2个线
太困今天发到这里
今天发补线

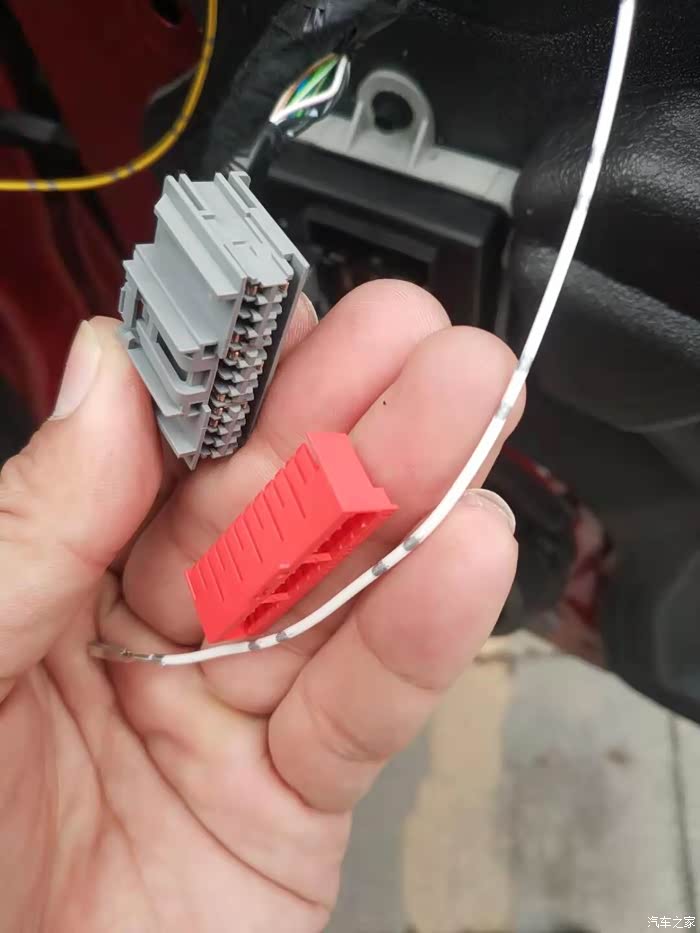

端子就是这个
不废话继续

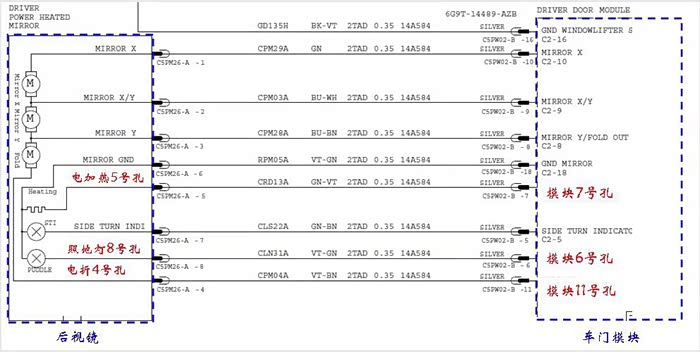

直接上原厂电路图不知道可以看懂吗
后视镜到门模块端子位置
后视镜加热5号位置到门模块7号位置
落地照明后视镜8号位置到门模块6号位置
电折后视镜4号仓库到门模块11号位置
后视镜加热5号位置到门模块7号位置
落地照明后视镜8号位置到门模块6号位置
电折后视镜4号仓库到门模块11号位置
注意补线
上门面有孔位置
这个好了解
加盲点需要在补2个线下次更新
然后试试可以用吗
可以就装回去
把这个开关面板换成带电折的面板
买不到便宜的联系我
装好车要刷隐藏功能
装好车要刷隐藏功能
我用的这个不知道您们用什么
AB文件修改一下后视镜折叠85向改02
落地照明87向改02
落地照明87向改02
原厂这个灯不怎么好看后期想换的可以换一个
上个车图片
下一个更新ACC自适应巡航功能
