虎8开了1年多了，期间跟着论坛里的大神玩转过车机软件，硬件也加装过一脚踢，氙气灯，但是车内灯光还没怎么玩过， 氛围灯之前装过冷光线的， 当时提车没多久， 还处于对爱车的心疼期 ，所以四门走的明线 ，无损安装 ，但用了一段时间后， 感觉纯色太单调了， 一直想找机会改装成七彩的。
仪表盘氛围灯效果图。

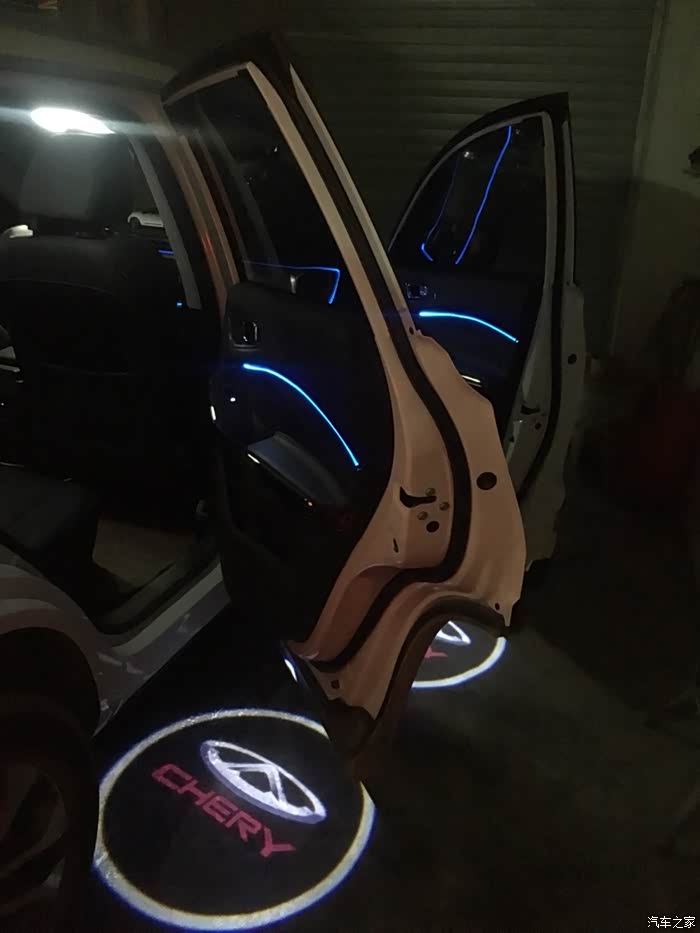

车门氛围灯和迎宾灯。
车门氛围灯和迎宾灯。
车门氛围灯和迎宾灯。
迎宾灯效果图。
迎宾灯装上实物图。
氛围灯1拖5套装。
照地灯和红外线感应开关。
红外线开关是遮挡断电 不遮挡通电 跟照地灯同样装在门板下面 通过开关门实现通电和断电。
红外线开关是遮挡断电 不遮挡通电 跟照地灯同样装在门板下面 通过开关门实现通电和断电。
驾驶位大灯调节面板。
退出来。
借用qaplus的图片 把面板往外面退出来。
借用qaplus的图片。
正极取电方式 负极接棕色线 或者搭铁车身。
照地灯电源取自室内第二排阅读灯。
如图插入撬板 往车头方向推 阅读灯就能撬出来。
车头方向有个铁片卡扣 所以得推一下才能撬出来 这个是右边的。
正极接红色线 牙签大法。
负极接黑白信号线 也可以接棕色地线 接信号线关门随车内阅读灯持续一两分钟左右断电 安全考虑 万一后期感应开关坏了 出现长期通电状态 也能随阅读灯亮和灭。
正负极牙签大法 这个卡扣比较小 牙签大法挺费劲的 后面用了公母端卡扣里面的插针配件 效果更好 容易插进去和固定住。
牙签大法比较难 就用了这个公母端卡扣的插针 。

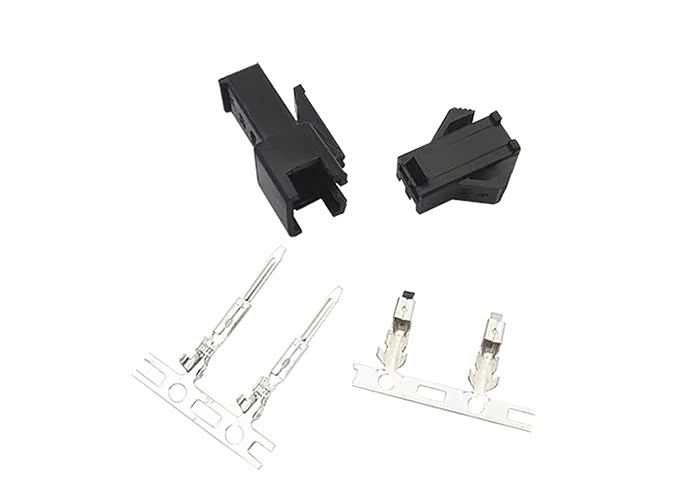

图片是一套2P的公母壳和端子 我买的是这种配件 后面门板里接线要用到。每一边都要引2条平行线出来 左边一条拉到左前门 一条拉到左后门 通过门线束那里穿过门里 右边同理。门板怎么拆这里就不累赘了 论坛里很多拆门的教程 每门总共拆出来4颗螺丝 然后用撬板撬开门板就能拆下来了。接下来就是门板钻孔安装照地灯和感应开关。
图片是一套2P的公母壳和端子 我买的是这种配件 后面门板里接线要用到。每一边都要引2条平行线出来 左边一条拉到左前门 一条拉到左后门 通过门线束那里穿过门里 右边同理。门板怎么拆这里就不累赘了 论坛里很多拆门的教程 每门总共拆出来4颗螺丝 然后用撬板撬开门板就能拆下来了。接下来就是门板钻孔安装照地灯和感应开关。
定位好后就开始钻孔 买灯有配送对应大小的钻头 这个孔钻好 准备装入照地灯。
照地灯装好后再钻感应开关的孔 这个开关开孔12mm 自己五金店买了几个空心钻头 实际上4个门用一个钻头就够用了。
感应开关装在门板下面这位置 关门刚好被车内门槛挡到 实现关门断电 开门通电。
感应开关装在门板下面这位置 关门刚好被车内门槛挡到 实现关门断电 开门通电。
照地灯和感应开关已安装进去对应的位置。
这个是右后门板安装效果。
装入后先通电测试一下 一切正常后再进行后续工作。
测试正常后 就把里面多余的线整理好 用绒布胶布包起来 避免造成异响 然后就找位置把线给固定住 我这里是用海绵双面胶粘在门板上了。
再来一张固定好的效果图。
门板加工好 就开始拉线穿线了。
B柱下面的护板撬出来 都是卡扣 可以借用音响撬板 撬之前得把前后门踏板先撬出来 门框密封胶条也拉出来才能顺利把护板拆出来。
然后释放里面连接车门的线束卡扣。
然后释放里面连接车门的线束卡扣。
车外的胶套撬开 把卡扣退出来。
线从阅读灯引下来 走门框胶条位置 先用绒布胶布包起来 避免异响。
穿出车外。
每个门我都要穿2条线 黑色线是氛围灯 白色线是照地灯 所以卡扣得切个小口 刚好容得下2条线的空间就可以了 因为黑色线相对粗一点 不切口卡扣装不回去 硬塞会造成线压断了。
然后再依次穿过胶套 引到车门接上 再把胶套复原 这里强调一点 2个后门的胶套复原比较容易 因为可活动空间比较大 而2个前门比较难搞 后来开到售后部那里 借用了表板蜡 才顺利套回去。
门板里面照地灯接线我用了这种公母端卡扣， 买的是这种没接线的卡扣配件， 然后自己再接线上去， 用卡扣是考虑后续方便拆卸车门。
至此改装完成， 因为全程都是自己一个人动手 ，所以有些步骤忘记拍照了， 大家包容一下哈， 细节方面有兴趣可以交流一下
第一次发帖， 排板可能比较乱， 望见谅哈。
