中控台版护航仪安装步骤。【拆箱图】。
1、中控台护航仪；2、电信全网通流量卡；3、电源线组；4、倒车后视线组；5、倒车后视箭头；6、OBD延长线；7、OBD行车电脑。
【第一步】固定护航仪。
撕掉底胶膜，粘到规划好的中控台位置。
设备连接电源线（1号大头连护航仪、2号连OBD延长线、3号已连后视镜）。线头与线头对接部位一定要用电胶带缠紧。
【第二步】电源线走线。

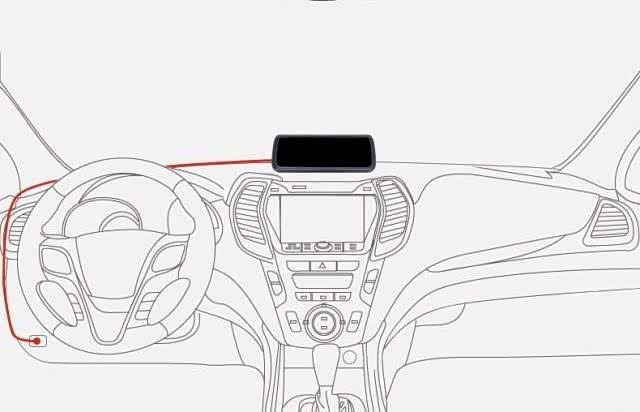

把电源线插在主机的接口，沿着前面风挡玻璃走到A柱位置。

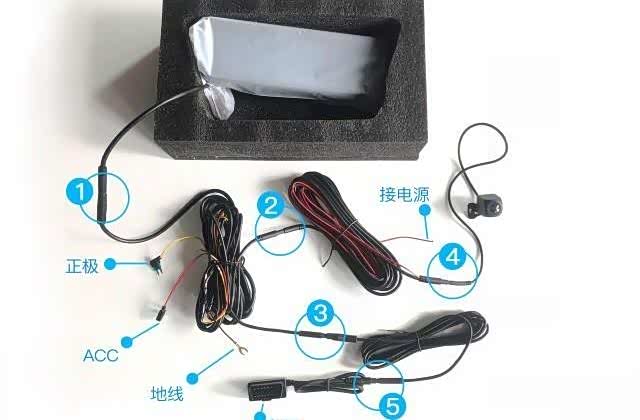

线组串联大图说明：
* 1号圈：护航仪连接电源（电源线组大头）；
* 2号圈：后视镜线组连接电源线组（出货已连好）；
* 3号圈：电源线连接OBD延长线；
* 4号圈：后视镜线组连接镜头（出货已连好）；
* 5号圈：OBD与OBD延长线相连；
* 正极头接5A以上电源；
* ACC头接ON启动电源；
* 地线头接任意打铁位置；
* 后视镜线组多出红色线头接电源。

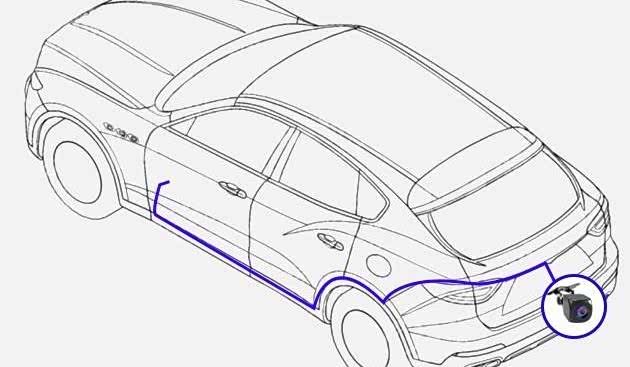

【第三步】倒车后视走线。
后视摄像头接线：建议加装继电器一个，（原车倒车灯线与护航仪倒车线连接处加装继电器）防止倒车影像抖动。
【第四步】接通电源。

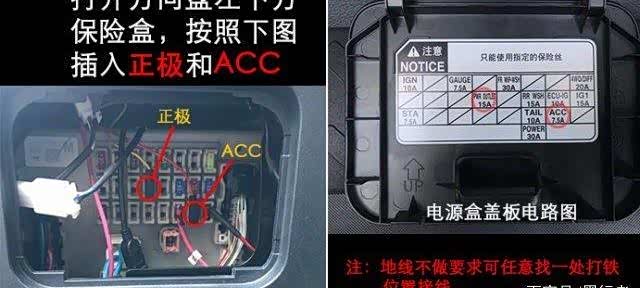

找到车的电源盒位置，去下盖板，盖板上面有电路指示图，对应相应的电源孔位（黄线正极接5A以上电源，红线ACC接ON启动电源，黑线地线接任意打铁位置）。

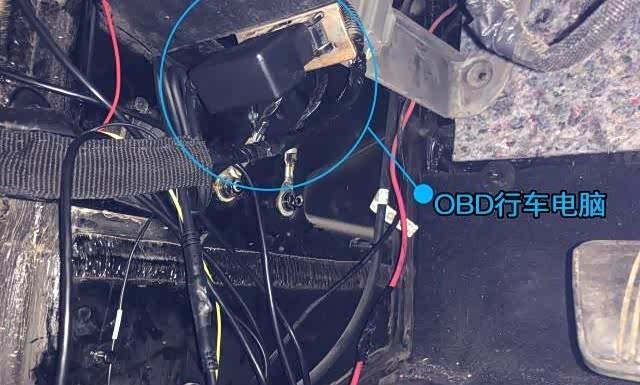

找到原车OBD插口位置，并插上OBD行车电脑。

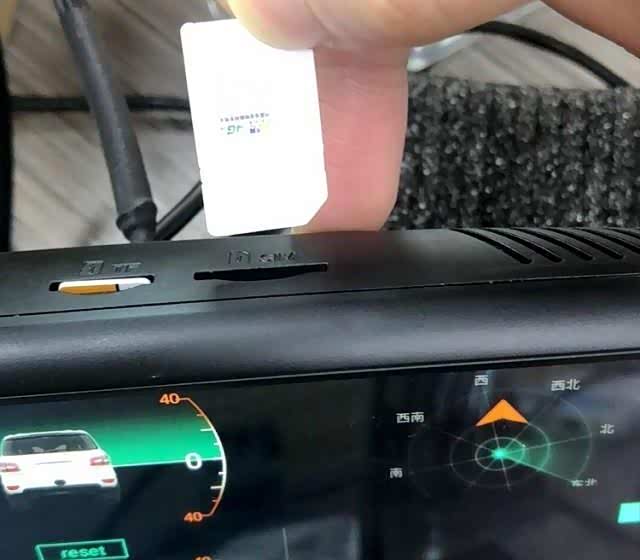

拆除流量卡包装，并按上图插卡。

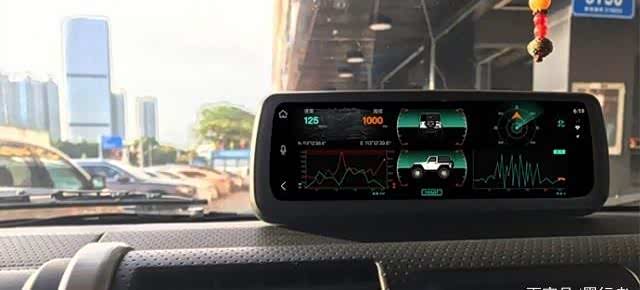

黑行者二代护航仪安装完成！
